Home > Spare Parts > Part Hayward Multiport pipe 2 inch > N0.4 SPX0603S สปริงมัลติพอร์ตวาล์ว
N0.4 SPX0603S สปริงมัลติพอร์ตวาล์ว - 1 View larger

N0.4 SPX0603S สปริงมัลติพอร์ตวาล์ว

Hayward

SPX0603S

10010917

New product

2026-12-25

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿1,346.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ
Description

N0.4 SPX0603S สปริงมัลติพอร์ตวาล์ว

Hayward SPX0603S Multiport Valve Heavy-Duty Spring Background
HAYWARD GENUINE REPLACEMENT PARTS (USA) HEAVY-DUTY COMPRESSION SPRING • SQUARED & GROUND ENDS DIAGRAM REF: NO. 4 | SKU: SPX0603S | OEM FACTORY

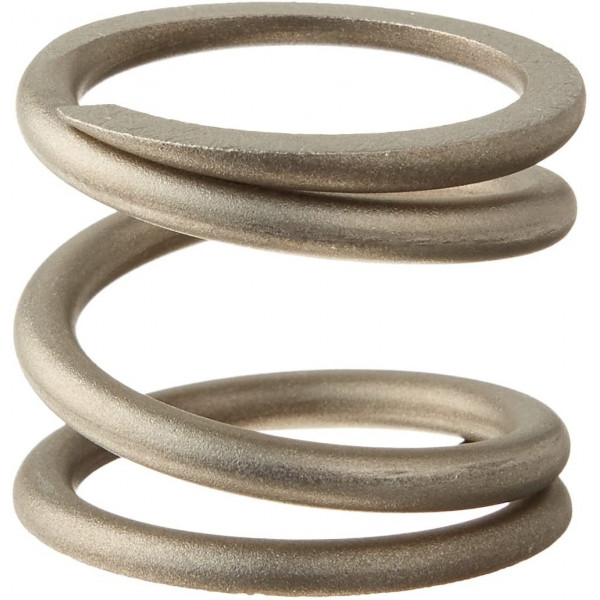

Hayward No.4 SPX0603S สปริงมัลติพอร์ตวาล์ว [Heavy-Duty Valve Spring] สแตนเลสสตีล 300 Series ปลายเจียรเรียบ ขนาด OD 1.62" x สูง 2.0" สำหรับวาล์ว Vari-Flo™ และ Selecta-Flo™

อะไหล่แท้มาตรฐานศูนย์บริการ Hayward Pool Products (USA) ขดลวดสปริงกดแกนวาล์วชลศาสตร์แรงดันสูง รหัส SPX0603S (Multiport Valve Spring หมายเลขผังอะไหล่ No. 4 ในรุ่น SP0714T หรือ No. 13 ในรุ่น SP0710 รหัสเทียบเคียง SP0603S, 27-150-1998, 4700-09, HAY-061-2051, 610377033596) ผลิตขึ้นรูปด้วยลวดสปริงโลหะ สแตนเลสสตีลเกรดมารีน 300 Series (High-Tensile Passivated Stainless Steel) ปลอดสนิม 100% ทนทานต่อแรงเค้นล้า การกัดกร่อนของคลอรีน กรด-ด่าง และระบบสระน้ำเกลืออิเล็กโทรไลซิส ออกแบบปลายขดลวดแบบเจียรหน้าแบนขนาน (Squared & Ground Flat Ends) เพื่อกระจายแรงกดแนวแกนอย่างสมดุลรอบทิศทาง 360 องศา มิติตรงตามสเปกโรงงานแท้: ความสูงอิสระ (Free Height) 1.95 - 2.0 นิ้ว (49.5 - 50.8 มม.), เส้นผ่านศูนย์กลางภายนอก (OD) 1.62 นิ้ว (41.3 มม.), เส้นผ่านศูนย์กลางภายใน (ID) 1.22 นิ้ว (31.0 มม.) และ ความหนาเส้นลวดสปริง Ø 0.20 นิ้ว (5.0 มม.) ทำหน้าที่สร้างแรงบดอัดแนวแกนคงที่ (Constant Seating Force สูงกว่า 45+ ปอนด์) กดอัดแผ่นโรเตอร์และซีลยางสไปเดอร์ปะเก็น SPX0710XD / SPX0714CA ให้แนบสนิทกับร่องบ่าของตัวเรือนวาล์ว ป้องกันปัญหาน้ำรั่วซึมข้ามห้องกรองและหยุดน้ำรั่วทิ้งออกท่อ Waste อย่างเด็ดขาด สำหรับมัลติพอร์ตวาล์ว Hayward Vari-Flo™ 1.5" และ 2.0" (SP0714T, SP0710, SP0710X, SP0711, SP0712, SP0715, SP0716), Selecta-Flo™ (SP0704, SP0740DE) บนถังกรองทราย Hayward Pro-Series (S166T ถึง S360T) และถังกรองทราย S200 ทุกรุ่น

แบบแปลนจำลองมิติขนาดทางวิศวกรรมตามรูปทรงจริง (Engineering Blueprint & Compression Spring Geometry)

มิติตามแบบจริง: สูง 50 mm (2.0") • โตนอก 41.3 mm (1.62") • รูใน 31 mm (1.22") • ลวดหนา Ø 5 mm
SPRING ELEVATION: 50 mm x OD 41.3 mm (WIRE Ø 5 mm) ปลายเจียรเรียบ (GROUND FLAT) ปลายเจียรเรียบ (GROUND FLAT) HAYWARD SPX0603S 300-SERIES STAINLESS STEEL HEAVY-DUTY COMPRESSION ลวดหนา Ø 5 mm 50 mm (~2.0") OD = 41.3 mm (1.62") ID = 31.0 mm (1.22") มิติตามสเปกโรงงาน: สูง 50 mm • โตนอก 41.3 mm • รูใน 31 mm • ลวดหนา 5 mm SPRING COMPRESSION & VALVE SEALING (POS. 4) ฝาครอบวาล์ว COVER แหวนรองบน No.7 สปริง No. 4 แหวนรองล่าง No.7 แกนผันน้ำ DIVERTER ROTOR ซีลยางสไปเดอร์ถูกกดแนบสนิท 100% แรงกดสปริง 45+ ปอนด์ หลักการทำงานชลศาสตร์ (Hydraulic Sealing): • สปริง No.4 กดแนบซีลสไปเดอร์เข้ากับร่องบ่าวาล์ว • ป้องกันน้ำรั่วข้ามห้องกรอง • หยุดน้ำซึมท่อทิ้ง Waste 100% HAYWARD MULTIPORT VALVE SPRING (SPX0603S) • HEIGHT 50 mm • OD 41.3 mm • WIRE Ø 5 mm • 300-SERIES SS

จุดเด่นและประสิทธิภาพของสปริงมัลติพอร์ตวาล์ว Hayward SPX0603S

สแตนเลส 300 Series ปลอดสนิม

ผลิตจากเส้นลวดสแตนเลสสปริงเกรด 302/304 ผ่านกระบวนการ Passivated ทนทานต่อการกัดกร่อนของคลอรีน สารเคมีสระว่ายน้ำ และระบบสระเกลือ 100%

ปลายเจียรแบนเรียบ กระจายแรงกดสมดุล

ปลายหัว-ท้ายของสปริงเจียรหน้าสัมผัสแบนขนาน 90 องศา ช่วยให้วางประกบแนบสนิทกับแหวนรอง SPX0710Z62 ถ่ายเทแรงกดแนวแกนได้สมดุล 360 องศา

แรงบีบอัด 45+ ปอนด์ หยุดน้ำรั่วท่อทิ้ง

ค่าความแข็งสปริงคำนวณตามหลักวิศวกรรมของ Hayward เพื่อกดอัดแผ่นสไปเดอร์ให้จมลงร่องบ่า ป้องกันน้ำซึมออกท่อ Waste และน้ำรั่วข้ามห้องกรองได้อย่างสมบูรณ์

ผ่านการทดสอบล้ากว่า 10,000 รอบ

ไม่ล้าตัวหรือทรุดตัวง่ายเมื่อใช้งานเป็นเวลานาน ด้ามโยกวาล์วจะดีดกลับเข้าล็อกร่องตำแหน่งทั้ง 6 โหมดได้อย่างกระชับและแม่นยำตลอดอายุการใช้งาน

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Hayward Genuine OEM Parts
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Brand)
Hayward Pool Products (USA Standard OEM)
รหัสสินค้า (Part Number / SKU)
SPX0603S (รหัสเทียบเคียง: SP0603S, 27-150-1998, 4700-09, HAY-061-2051, 610377033596)
ตำแหน่งในผังอะไหล่ (Diagram Ref)
No. 4 (ในรุ่น SP0714T) หรือ No. 13 (ในรุ่น SP0710 / SP0712) สปริงมัลติพอร์ตวาล์ว 1.5"
ความสูงอิสระ (Free Uncompressed Height)
1.95 - 2.0 นิ้ว (49.5 - 50.8 มม. ± 0.5 mm)
เส้นผ่านศูนย์กลางภายนอก (Outer Diameter OD)
1.625 นิ้ว (1-5/8" / 41.3 มม. ± 0.3 mm)
เส้นผ่านศูนย์กลางภายใน (Inner Diameter ID)
1.22 นิ้ว (31.0 มม. ± 0.3 mm สวมลงแกนเพลา 1" ได้อย่างคล่องตัว)
ความหนาเส้นลวดสปริง (Wire Diameter)
0.20 นิ้ว (5.0 มม. ลวดเส้นหนาพิเศษ Heavy-Duty)
จำนวนขดลวดและลักษณะปลาย (Coils & End Finish)
3.5 - 4 รอบ ปลายเจียรแบนเรียบขนาน (Squared & Ground Ends)
วัสดุชิ้นงาน (Material Formulation)
Solid 300-Series Passivated Stainless Steel (สแตนเลสสตีลแท้ ทนคลอรีนและน้ำเกลือ 100%)
วาล์วและถังกรองที่รองรับ (Compatibility)
Hayward Vari-Flo™ 1.5" & 2.0" (SP0714T, SP0710, SP0710X, SP0711, SP0712, SP0714, SP0715, SP0716), Selecta-Flo™ (SP0704, SP0740DE) บนถังกรองทราย Pro-Series (S166T ถึง S310T)
น้ำหนักสุทธิ (Net Weight)
ประมาณ 0.08 กิโลกรัม (80 กรัม)
สภาพสินค้าและการรับประกัน
อะไหล่แท้เบิกศูนย์ Hayward OEM Genuine 100% บรรจุซองมาตรฐานพร้อมจัดส่งด่วน

รายการอะไหล่ในผังที่ทำงานร่วมกับสปริงวาล์ว SPX0603S (Mating Parts Cross-Reference)

ผังอะไหล่รหัสอะไหล่ (Part No.)ชื่อชิ้นส่วนอะไหล่ (Part Name)ความสัมพันธ์กับ SPX0603S
No. 4 ★SPX0603Sสปริงมัลติพอร์ตวาล์ว 1.5" สแตนเลส (ชิ้นนี้)ขดลวดสร้างแรงบีบอัดซีลวาล์ว
No. 7SPX0710Z62แหวนรองสปริงสแตนเลส (ชุด 2 ชิ้น)ประกบหัวและท้ายสปริง SPX0603S กันครูด
No. 3SPX0710Z16แหวนรองแบริ่งพลาสติกกันสึก (Bearing Washer)ติดตั้งซ้อนร่วมกันเพื่อลดแรงเสียดทานการหมุน
No. 8SPX0714CA / SP0714Cแกนโรเตอร์ผันน้ำพร้อมซีลสไปเดอร์แกนทรงกระบอกที่สปริง SPX0603S สวมทับ
No. 1SPX0710XFด้ามมัลติพอร์ตวาล์ว 1.5" (Valve Handle)คันโยกด้านบนที่ส่งแรงกดยุบตัวสปริงขณะเปลี่ยนโหมด
No. 4SPX0714BAชุดฝามัลติพอร์ตวาล์วครบชุด (Key, Cover & Handle)ชุดประกอบสำเร็จที่มีสปริง SPX0603S บรรจุภายใน

ข้อแนะนำทางวิศวกรรมในการติดตั้งและถอดเปลี่ยนสปริงวาล์ว Hayward SPX0603S

1. ข้อควรระวังเรื่องแรงดีดสปริงขณะถอดประกอบ (High Spring Compression Hazard): สปริง SPX0603S มีแรงดีดตัวสูงมาก ในการถอดหรือตอกสลักเดือยด้ามโยก (SPX0710XZ7) ต้องใช้แคลมป์จับชิ้นงาน (C-Clamp / Bar Clamp) หรือมีผู้ช่วยกดฝาครอบวาล์วลงเพื่อผ่อนแรงกดสปริงก่อนเสมอ ห้ามตอกสลักออกโดยไม่มีการกดประคอง เพราะสปริงจะดีดตัวกระเด็นอย่างรุนแรงจนเกิดอันตรายได้
2. การใส่แหวนรองสแตนเลสประกบหัว-ท้าย (Always Install Washers SPX0710Z62): ต้องใส่แหวนสแตนเลส SPX0710Z62 รองรับทั้งด้านบน (ใต้ฝาครอบ) และด้านล่าง (บนบ่าแกนวาล์ว) เสมอ เพื่อป้องกันไม่ให้ปลายขดลวดสปริงที่รับแรงบิดขูดครูดเนื้อพลาสติกของฝาวาล์วจนเป็นรอยเสียหาย
3. การตรวจสอบอาการสปริงล้าตัว (Diagnosis of a Fatigued Spring): หากใช้งานไปเกิน 3-5 ปี แล้วพบว่า คันโยกวาล์วหลวม คลอน ดีดกลับไม่สุด หรือมีน้ำไหลรั่วซึมทิ้งท่อ Waste ขณะอยู่ในโหมด Filter แสดงว่าสปริงตัวเดิมล้าตัวและสูญเสียแรงกด แนะนำให้เปลี่ยนสปริง SPX0603S ตัวใหม่ทันที
4. การหล่อลื่นชิ้นส่วน (Silicone Grease Application): ก่อนประกอบชุดสปริง ให้ชโลมจาระบีซิลิโคนสังเคราะห์สำหรับสระว่ายน้ำ 100% บางๆ บริเวณหน้าสัมผัสของแหวนรองสแตนเลสและแกนเพลา ห้ามทาจาระบีลงบนหน้าซีลยางสไปเดอร์ด้านล่าง เพื่อรักษาประสิทธิภาพการซีลปิดกั้นน้ำอย่างสมบูรณ์แบบ
