แบบแปลนจำลองมิติขนาดทางวิศวกรรมตามรูปทรงจริง (Engineering Blueprint & Handle Dimensions)

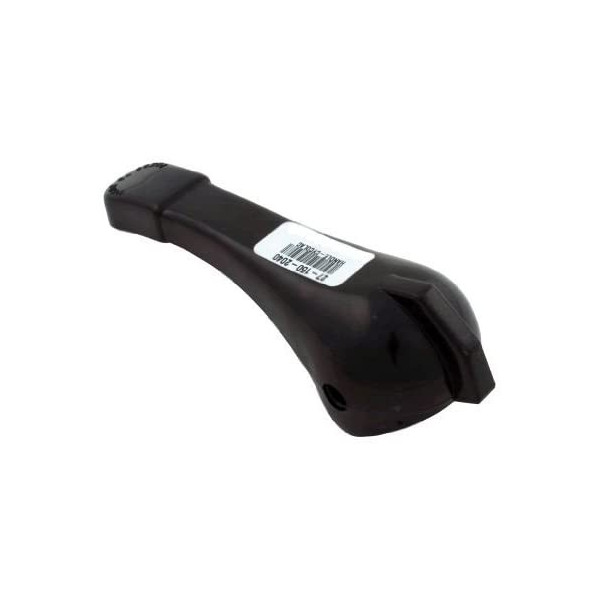

มิติตามแบบจริง: ยาว 190 mm (7.5") | สูง 60 mm (2.36") | รูสลักเดือย Ø 6.35 mm (1/4") | ครีบชี้ตำแหน่ง 48 mmจุดเด่นและประสิทธิภาพของด้ามมัลติพอร์ตวาล์ว Hayward SPX0710XF
ABS Polymer แกร่งพิเศษ ทนแดด UV
ขึ้นรูปด้วยเรซินเทอร์โมพลาสติก ABS เหนียวพิเศษ ทนต่อแรงกดและแรงงัดสปริงวาล์ว ไม่เปราะแตกง่ายเมื่อติดตั้งกลางแจ้งเป็นเวลานาน
ครีบชี้ตำแหน่งวาล์ว 6 ทิศทาง
มีสันครีบแหลมด้านหน้าชี้บอกตำแหน่งร่องล็อกทั้ง 6 โหมด (Filter, Backwash, Rinse, Waste, Recirc, Closed) ล็อกลงร่องบ่าได้สนิทป้องกันการรั่วข้ามห้องน้ำ
เบ้ารูสลัก 1/4" มาตรฐานแท้
รูเจาะขนาดมาตรฐาน 6.35 มม. สวมประกบเข้ากับสลักเดือยสแตนเลส (Pin SPX0710XZ1) และแกนวาล์ว (Key/Stem Assembly) ได้พอดี ไม่หลวมคลอน
ด้ามจับกระชับมือ ไม่ลื่นหลุด
ปลายด้ามกดเสริมสันลอนกันลื่น ช่วยให้ถ่ายเทน้ำหนักกดสปริงวาล์วและหมุนเปลี่ยนตำแหน่งได้อย่างนุ่มนวล แม้มือจะเปียกน้ำขณะล้างถังกรอง
รายการอะไหล่ในผังที่ทำงานร่วมกับด้ามวาล์ว SPX0710XF (Mating Parts Cross-Reference)
| ผังอะไหล่ | รหัสอะไหล่ (Part No.) | ชื่อชิ้นส่วนอะไหล่ (Part Name) | ความสัมพันธ์กับ SPX0710XF |
|---|---|---|---|
| No. 1 ★ | SPX0710XF | ด้ามมัลติพอร์ตวาล์ว 1.5" แบบด้ามเล็ก (ชิ้นนี้) | คันโยกควบคุมทิศทางการไหลของน้ำ |
| No. 2 | SPX0710XZ1 | สลักเดือยด้ามวาล์ว (Handle Pin สแตนเลส) | สลักร้อยผ่านรู Ø 6.35 mm เพื่อเป็นจุดหมุน |
| No. 7 | SPX0710Z16 | สปริงแกนวาล์วสแตนเลส (Heavy-Duty Spring) | สร้างแรงดีดดันด้ามโยกให้ล็อกลงร่องบ่า |
| No. 8 | SPX0710BA | แกนวาล์วพร้อมแผ่นสไปเดอร์ (Key/Stem Assembly) | แกนกลางที่ยึดต่อกับด้ามเพื่อหมุนสลับทิศทางน้ำ |
| No. 9 | SPX0710XD | ซีลยางสไปเดอร์ปะเก็นแฉก (Spider Gasket) | ซีลกั้นช่องน้ำด้านล่างที่ถูกกดแนบโดยด้ามวาล์ว |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและใช้งานด้ามมัลติพอร์ตวาล์ว Hayward SPX0710XF
1. ปิดปั๊มน้ำทุกครั้งก่อนปรับเปลี่ยนตำแหน่งด้ามวาล์ว (Always Shut Off Pump First): กฎเหล็กที่สำคัญที่สุดในการใช้งานมัลติพอร์ตวาล์ว ต้องดับสวิตช์ปั๊มน้ำให้หยุดหมุนสนิทก่อนกดด้ามโยกเสมอ ห้ามปรับเปลี่ยนตำแหน่งวาล์วขณะที่ปั๊มน้ำกำลังทำงานเด็ดขาด เพราะแรงดันน้ำมหาศาลจะกระชากปะเก็นยางสไปเดอร์ (Spider Gasket) ให้หลุดฉีกขาดทันที
2. วิธีกดด้ามโยกเพื่อเปลี่ยนฟังก์ชัน (Depress Fully Before Turning): ในการเปลี่ยนตำแหน่งการทำงาน ให้ใช้มือกดปลายด้ามโยกลงให้สุดจนสลักหลุดพ้นจากร่องบ่าล็อกอย่างสมบูรณ์ แล้วจึงหมุนด้ามไปยังตำแหน่งที่ต้องการ แล้วปล่อยให้สปริงดึงด้ามล็อกลงร่องพอดี ห้ามหมุนฝืนโดยไม่กดด้ามลงจนสุด เพราะจะทำให้บ่าพลาสติกบิ่นเสียหาย
3. การตอกสลักเดือยสแตนเลส (Pivot Pin Removal & Installation): ในการเปลี่ยนด้ามใหม่ ให้ใช้เหล็กส่ง (Punch) ขนาด 3/16" ค่อยๆ เคาะสลักเดือยเดิม (SPX0710XZ1) ออกจากข้างหนึ่ง สวมด้ามใหม่ SPX0710XF ให้รูตรงกับแกนวาล์ว แล้วเคาะสลักกลับเข้าที่ให้กึ่งกลางสมดุลทั้งสองข้าง
4. การดูแลรักษาสปริงและแหวนรอง (Lubrication & Inspection): ควรตรวจเช็กสปริงวาล์วด้านใน (SPX0710Z16) และแหวนรองพลาสติก (Washers) หากพบว่าด้ามโยกฝืดหรือกดไม่ลง ให้ทาจาระบีซิลิโคนสังเคราะห์ 100% บริเวณจุดหมุนเพื่อความนุ่มนวลในการใช้งาน
