แหวนรองใบพัดปั๊ม Hayward SUPER II Impeller Ring 1.5 HP - 3 HP (SPX3021R)
แหวนรองกันสึกหรอหน้าใบพัด Hayward SUPER II Impeller Wear Ring รหัส SPX3021R (รหัสโมลด์หล่อ SP3021R) ตำแหน่ง No.7b สำหรับปั๊มขนาดใหญ่ 1.5 แรงม้า ถึง 3.0 แรงม้า (1.5 HP - 3 HP) ผลิตจากพอลิเมอร์วิศวกรรมสีขาวลดแรงเสียดทานพิเศษ (Low-Friction PE Polymer) ออกแบบขนาดคอวงในกว้าง 58 มม. เพื่อสวมครอบปลายคอดูดของใบพัดขนาดใหญ่ ทำหน้าที่ปิดช่องว่างแรงดันระหว่างใบพัดและฝาครอบ Diffuser (SPX3021B) ป้องกันน้ำหมุนวนย้อนกลับ และลดการสึกหรอของชิ้นส่วนหมุนหลัก
แบบแปลนจำลอง 3 มิติ และมิติขนาดทางวิศวกรรม (Engineering Blueprint - mm / inch)
หน่วยวัด: มิลลิเมตร (นิ้ว)จุดเด่นและความสำคัญของแหวนรองใบพัดแท้ (Key Advantages)
ตรงรุ่น 1.5 HP ถึง 3.0 HP
รหัส SPX3021R (ตำแหน่ง No.7b) ขนาดวงในกว้าง 58 มม. สวมล็อกเข้ากับคอดูดของใบพัดและ Diffuser SPX3021B แนบสนิท
ป้องกันน้ำรั่ววนลดทอนแรงดัน
ทำหน้าที่เป็นซีลกันสึกหรอ (Wear Ring) บังคับให้มวลน้ำไหลออกทางส่ง 100% ป้องกันน้ำหมุนวนกลับเข้าช่องดูด
พอลิเมอร์หล่อลื่นในตัว (>PE<)
ผลิตจากวัสดุ PE คุณภาพสูง ผิวลื่น ลดแรงเสียดทานขณะใบพัดหมุนรอบสูง ป้องกันการสึกหรอของเสื้อปั๊มและยืดอายุการใช้งาน
มีข้อความระบุทิศทางชัดเจน

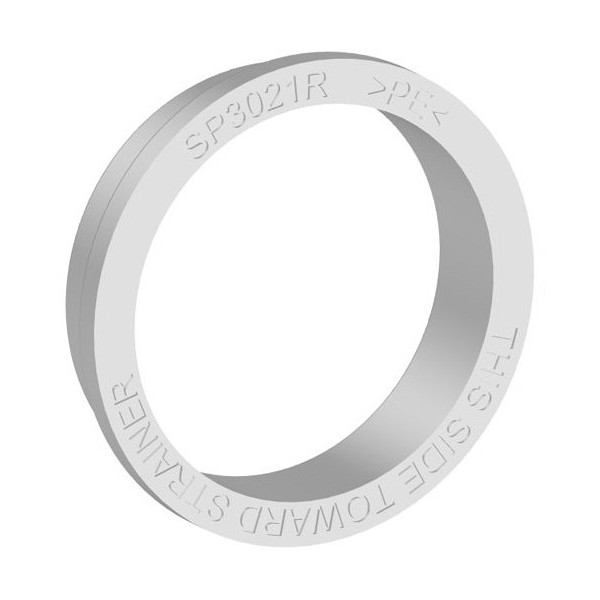

ปั๊มข้อความ "THIS SIDE TOWARD STRAINER" นูนเด่นชัดบนหน้าแหวน ช่วยให้ประกอบถูกต้อง ไม่กลับด้าน
ข้อแนะนำในการติดตั้งแหวนรองใบพัด SPX3021R (1.5 HP - 3 HP)
1. สังเกตทิศทางข้อความบนหน้าแหวน: หันด้านที่มีข้อความปั๊มนูน "THIS SIDE TOWARD STRAINER" ออกไปทางด้านหน้า (ทางกระบอกกรองหน้าปั๊ม) เสมอ
2. ขนาดเฉพาะรุ่น 1.5 HP ขึ้นไป: แหวนรองรหัส SPX3021R นี้ มีขนาดรูใน 58 มม. ออกแบบมาสำหรับใบพัด 1.5 - 3 HP และฝาครอบ Diffuser SPX3021B เท่านั้น ห้ามนำไปใส่กับรุ่น 1 HP (SPX3005R) เด็ดขาดเนื่องจากขนาดไม่เท่ากัน
3. ตรวจสอบการหมุนอิสระ: เมื่อสวมแหวนรองเข้ากับคอดูดใบพัดและประกบ Diffuser แล้ว ให้ทดลองหมุนเพลามอเตอร์ด้วยมือเพื่อตรวจสอบว่าใบพัดหมุนได้คล่องตัวและไม่ติดขัด
ถ่ายรูปเนมเพลตและตัวปั๊มเดิมส่งช่วยตรวจสอบความถูกต้องได้ฟรี
