แบบแปลนจำลองมิติขนาดทางวิศวกรรมและตำแหน่งซีล (Engineering Blueprint & O-Ring Compression Specs)

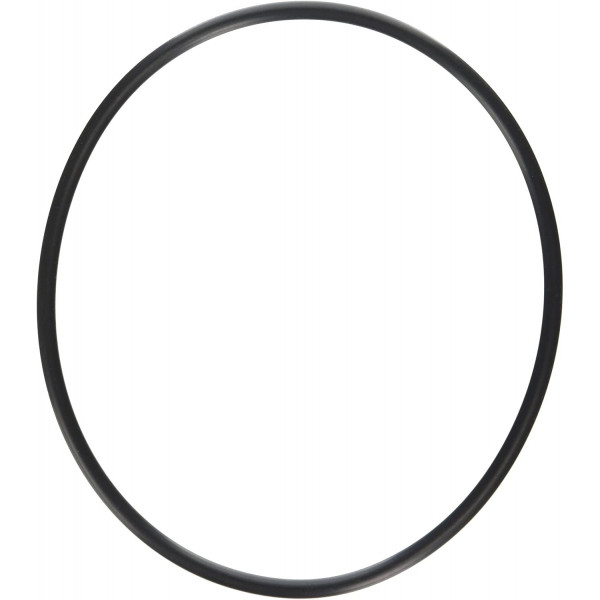

มิติตามแบบโรงงาน: รูใน ID 139.2 mm (5.48") | นอก OD 149.8 mm (5.90") | หนาหน้าตัด CS 5.33 mm (0.210")จุดเด่นและประสิทธิภาพของโอริงฝาวาล์ว Hayward SPX0714L
ทนแรงดันสูง 50 PSI ซีลสนิท 100%
เนื้อยางมีความยืดหยุ่นและการคืนตัว (Elastic Recovery) สูง รองรับแรงดันน้ำกระชากในระบบกรองทรายได้ดี ไม่ปลิ้นหรือบี้แบนถาวร
ทนคลอรีน เกลือ และแดด UV
สูตรยางทนทานต่อสารออกซิไดซ์อย่างคลอรีนเข้มข้น น้ำเกลือ และกรดเคมี ไม่เปื่อยยุ่ย ไม่แตกลายงา ใช้งานกลางแจ้งได้อย่างยาวนาน
สัดส่วนตรงร่องบ่า 5.48" x 0.210"
ขนาดหน้าตัดหนา 5.33 mm ลงล็อกกับร่องบ่าของวาล์ว SP0714T ได้แน่นพอดี เมื่อขันโบลต์ 6 ตัว จะเกิดแรงอัดบีบ 20-25% พอดีตามหลักวิศวกรรม
หมดปัญหาน้ำหยดตามแนวรอยต่อ
แก้ปัญหาน้ำฉีดพ่นหรือหยดซึมบริเวณรอยประกบระหว่างฝาครอบและตัวเรือนวาล์วขณะเปิดปั๊ม ช่วยรักษาแรงดันน้ำในถังกรองทรายให้เต็มประสิทธิภาพ
รายการอะไหล่ในผังที่ทำงานร่วมกับโอริงฝาวาล์ว SPX0714L (Mating Parts Cross-Reference)
| ผังอะไหล่ | รหัสอะไหล่ (Part No.) | ชื่อชิ้นส่วนอะไหล่ (Part Name) | ความสัมพันธ์กับ SPX0714L |
|---|---|---|---|
| No. 5 ★ | SPX0714L | โอริงฝาครอบมัลติพอร์ตวาล์ว รุ่น SP0714T (ชิ้นนี้) | ซีลกั้นน้ำรั่วซึมขอบฝาครอบวาล์ว |
| No. 4 | SPX0714BA | ชุดฝามัลติพอร์ตวาล์วครบชุด (Key, Cover & Handle) | ฝาครอบ 6 รูที่ประกบทับลงบนโอริง No. 5 |
| No. 6 | SPX0714Z1 | ชุดสกรูและน็อตสแตนเลส 6 ชุด (Cover Screws) | ขันบีบอัดโอริงให้แนบสนิทกับร่องบ่า |
| No. 11 | SP0714T Body | ตัวเรือนมัลติพอร์ตวาล์ว (Valve Body Housing) | ร่องบ่าสถิตที่โอริง SPX0714L วางสวมอยู่ |
| No. 13 | GMX600F | แคลมป์ล็อกคอวาล์วต่อถังกรอง (Valve Flange Clamp) | แคลมป์รัดล็อกตัวเรือนวาล์วเข้ากับปากถัง |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและเปลี่ยนโอริงฝาวาล์ว Hayward SPX0714L
1. ทำความสะอาดร่องบ่าโอริงอย่างหมดจด (Thoroughly Clean O-Ring Gland): ก่อนวางโอริงเส้นใหม่ลงไป ให้ใช้ผ้าสะอาดหรือแปรงขนอ่อนปัดคราบทราย ตะไคร่ และตะกรันขาวออกจากร่องบ่าของตัวเรือนวาล์วล่าง ห้ามมีเศษทรายหรือสิ่งสกปรกติดค้างเด็ดขาด เพราะจะทำให้โอริงถูกหนุนจนน้ำรั่วซึม
2. การหล่อลื่นด้วยจาระบีซิลิโคน 100% (Lubricate with Pure Silicone Grease): ชโลมจาระบีซิลิโคนสำหรับอุปกรณ์สระว่ายน้ำ (เช่น Jack's Lube หรือ Magic Lube) บางๆ ให้ทั่วเส้นโอริงก่อนวางลงร่อง ห้ามใช้จาระบีปิโตรเลียม วาสลีน หรือน้ำมันเครื่องเด็ดขาด เพราะจะทำให้เนื้อยางบวม ยืด และขาดความยืดหยุ่นในเวลาอันรวดเร็ว
3. การจัดวางโอริงไม่ให้บิดตัว (Ensure No O-Ring Twist): ค่อยๆ ลูบวางโอริงลงในร่องบ่าให้แนบสนิทโดยรอบ ตรวจดูว่าเส้นยางไม่บิดเป็นเกลียว (Spiral Twist) เพราะการบิดตัวจะทำให้ความหนาไม่สม่ำเสมอและเกิดช่องว่างให้น้ำรั่วพ่นออกมา
4. ขันน็อต 6 ตัวแบบกากบาทสลับฟันปลา (Cross-Torquing 6 Bolts Pattern): วางฝาครอบ SPX0714BA ประกบทับ ขันน็อตทั้ง 6 ตัวด้วยมือให้พอตึง จากนั้นใช้ประแจขันกวดทีละน้อยแบบสลับทแยงมุมเป็นรูปดาว เพื่อให้แรงกดบีบอัดลงบนโอริงกระจายสม่ำเสมอ 360 องศา ป้องกันไม่ให้ฝาครอบโก่งงอหรือแตกร้าว
