แบบแปลนจำลองมิติขนาดทางวิศวกรรมตามรูปทรงจริง (Engineering Blueprint & Fastener Geometry)

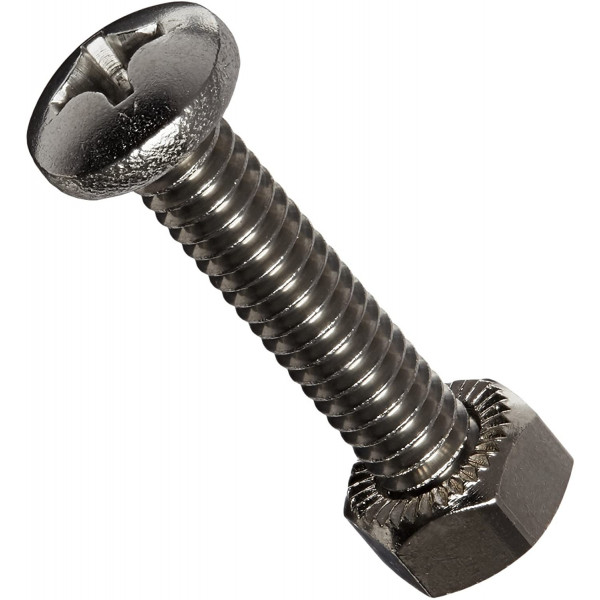

มิติตามแบบจริง: เกลียว 1/4"-20 UNC • ยาว 1-1/4" (31.8 mm) • น็อตปีกฟันปลา 7/16" • ชุดละ 6 คู่จุดเด่นและประสิทธิภาพของน็อตยึดฝาวาล์ว Hayward SPX0710Z1A
สแตนเลสสตีล 300 Series แท้
ผลิตจากสแตนเลสเกรดพรีเมียม 18-8 / AISI 304 ปลอดสนิมตลอดอายุการใช้งาน ทนทานต่อน้ำคลอรีน กรดปรับสภาพน้ำ และระบบสระว่ายน้ำเกลือ 100%
ปีกฟันปลาล็อกแน่น ไม่หลุดคลอน
ใต้ปีกน็อตตัวเมียมีซี่ฟันปลาล็อกทิศทางเดียว (Serrations) กัดกระชับเข้ากับเนื้อพลาสติกของตัวเรือนวาล์ว ไม่คลายตัวจากแรงสั่นสะเทือนขณะเดินปั๊มน้ำ
หัวคอมโบ ใช้ได้ทั้งแฉกและแบน
หัวสกรูมนร่องผสม (Combo Drive) ใช้งานร่วมกับไขควงปากแฉก PH2, ไขควงปากแบนมาตรฐาน หรือลูกบล็อกขันน็อต ช่วยให้ถอดประกอบได้รวดเร็วและหัวไม่รูด
บรรจุชุดละ 6 คู่ ครบจบสำหรับ 1 ฝา
จัดจำหน่ายเป็นเซ็ต 6 โบลต์ + 6 น็อตตัวเมีย ครบทุกจุดยึดของฝาครอบมัลติพอร์ตวาล์ว Hayward แนะนำเปลี่ยนยกชุดพร้อมกันเพื่อแรงกดที่สมดุลสม่ำเสมอ
รายการอะไหล่ในผังที่ทำงานร่วมกับชุดน็อตฝาวาล์ว SPX0710Z1A (Mating Parts Cross-Reference)
| ผังอะไหล่ | รหัสอะไหล่ (Part No.) | ชื่อชิ้นส่วนอะไหล่ (Part Name) | ความสัมพันธ์กับ SPX0710Z1A |
|---|---|---|---|
| No. 11 ★ | SPX0710Z1A | น็อตฝามัลติพอร์ตวาล์วสแตนเลส (ชิ้นนี้ - ชุด 6 คู่) | สลักเกลียวยึดประกบฝาครอบวาล์ว 6 รู |
| No. 4 | SPX0714BA | ชุดฝามัลติพอร์ตวาล์วครบชุด (Key/Cover Assembly) | หน้าแปลนฝาครอบ 6 รูที่ถูกสกรูขันกดทับ |
| No. 5 | SPX0714L | โอริงฝาครอบมัลติพอร์ตวาล์ว (Cover O-Ring 5.48") | โอริงที่ถูกแรงขันของน็อต No. 11 บีบอัดซีลสนิท |
| Valve Body | SP0714T Lower Body | ตัวเรือนมัลติพอร์ตวาล์วด้านล่าง | ฐานหน้าแปลนที่น็อตตัวเมียฟันปลาล็อกติดอยู่ |
| No. 8 | SPX0714CA | โรเตอร์พร้อมซีลยางสไปเดอร์ (Key/Diverter) | แผ่นผันน้ำภายในที่ต้องอาศัยแรงขันฝาที่สมดุล |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและขันชุดน็อตฝาวาล์ว Hayward SPX0710Z1A
1. การขันน็อต 6 ตัวสลับฟันปลาแบบกากบาท (Cross-Pattern / Star Torquing Routine): ในการขันประกบฝาครอบวาล์ว ให้สอดสกรูจากด้านบนและหมุนน็อตตัวเมียเข้าจากด้านล่างด้วยมือให้พอตึงครบทั้ง 6 ตัว จากนั้นใช้ประแจขันกวดแน่นทีละน้อยแบบสลับทแยงมุมตรงข้ามกันเป็นรูปดาว (Star Pattern) ห้ามขันกวดแน่นทีละตัวเรียงตามลำดับวงกลมเด็ดขาด เพราะจะทำให้ฝาครอบวาล์วบิดโก่งตัวและทำให้โอริงปลิ้นจนน้ำรั่วซึม
2. ทิศทางของน็อตตัวเมียปีกฟันปลา (Serrated Flange Nut Direction): ให้หันด้านปีกที่มีฟันปลาเข้าหาเนื้อพลาสติกของตัวเรือนวาล์วด้านล่างเสมอ เมื่อขันแน่น ฟันปลาจะกัดล็อกเข้ากับผิวพลาสติกเพื่อป้องกันการคลายตัวจากแรงสั่นสะเทือนขณะเดินปั๊มน้ำ
3. แรงขันที่เหมาะสม (Do Not Over-Torque): ใช้ไขควงหรือประแจเบอร์ 7/16" ขันให้แน่นพอตึงมือสม่ำเสมอกันทุกตัว (แรงขันแนะนำประมาณ 25-30 in-lbs) ห้ามใช้สว่านกระแทกหรือบล็อกลมขันกวดแน่นเกินพิกัด เพราะอาจทำให้ปีกหูร้อยน็อตของฝาครอบพลาสติกแตกร้าว
4. การเปลี่ยนยกชุด 6 คู่พร้อมกัน (Replace All 6 Fasteners Together): หากน็อตเดิมขึ้นสนิม เกลียวหวาน หรือหัวบิ่น แนะนำให้เปลี่ยนใหม่ครบทั้ง 6 ชุดพร้อมกัน เพื่อรักษาค่าแรงดึง (Clamping Tension) ให้สม่ำเสมอเท่ากันทุกจุดรอบวงฝาวาล์ว
