แบบแปลนจำลองมิติขนาดทางวิศวกรรมตามรูปทรงจริง (Engineering Blueprint & Bearing Washer Dimensions)

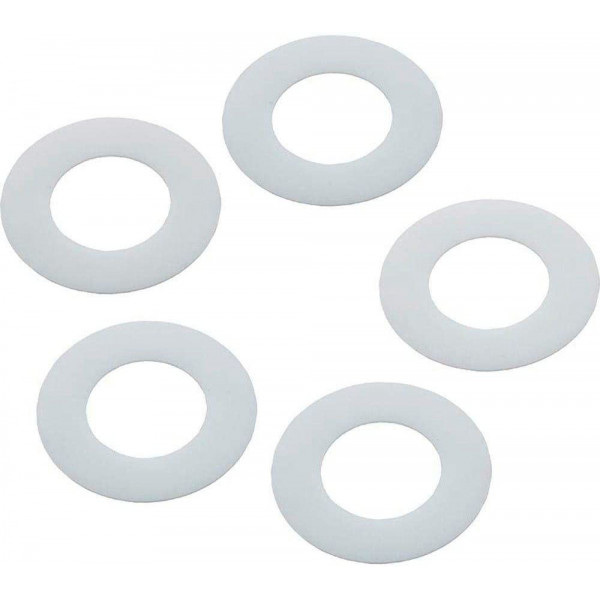

มิติตามแบบจริง: นอก OD = 38.0 mm (1.50") | รูใน ID = 25.4 mm (1.00") | หนา T = 1.25 mm | Virgin Resinจุดเด่นและประสิทธิภาพของแหวนรองแบริ่ง Hayward SPX0710Z16
หล่อลื่นในตัว หมุนนุ่มนวล
ผลิตจากฟลูออโรโพลีเมอร์เกรดสูง สัมผัสเรียบลื่น มีค่าสัมประสิทธิ์แรงเสียดทานต่ำ ช่วยให้การกดและหมุนด้ามโยกวาล์วทำได้เบามือ ไม่ติดขัด
ปลอดสนิม ทนคลอรีนและเกลือ
โครงสร้างอโลหะแท้ 100% ไม่บวม ไม่เปื่อยยุ่ย ทนทานต่อคลอรีนเข้มข้น กรด-ด่าง และน้ำเกลืออิเล็กโทรไลซิส ไม่ก่อให้เกิดคราบสนิมในระบบกรอง
ซับแรงกด ป้องกันพลาสติกเสียดสี
ทำหน้าที่เป็นชั้นกันสึก (Sacrificial Bearing) คั่นกลางระหว่างพลาสติกกับพลาสติก ป้องกันไม่ให้ฝาครอบวาล์วและด้ามจับเกิดร่องรอยสึกหรอเป็นรอยลึก
ขนาดมาตรฐานศูนย์ สวมใส่พอดี
ขนาดรูใน 25.4 มม. สวมลงแกนวาล์ว 1 นิ้ว ได้แนบกระชับพอดี ไม่แกว่งหรือเบี้ยวศูนย์ รักษาตำแหน่งการทำงานของสปริงให้อยู่ในแนวแกนตรงเสมอ
รายการอะไหล่ในผังที่ทำงานร่วมกับแหวนรองแบริ่ง (Mating Parts Cross-Reference)
| ผังอะไหล่ | รหัสอะไหล่ (Part No.) | ชื่อชิ้นส่วนอะไหล่ (Part Name) | ความสัมพันธ์กับ SPX0710Z16 |
|---|---|---|---|
| No. 3 ★ | SPX0710Z16 | แหวนรองแบริ่งพลาสติกกันสึก (ชิ้นนี้) | แหวนซับแรงกดหมุนแนวแกน |
| No. 1 | SPX0710XF | ด้ามมัลติพอร์ตวาล์ว 1.5" (Valve Handle) | ก้นด้ามกดสัมผัสบนแหวน No. 3 |
| No. 2 | SPX0710XZ7 | สลักเดือยด้ามวาล์วสแตนเลส (Handle Pin) | ร้อยยึดจุดหมุนเหนือแหวนรอง |
| No. 7 | SPX0710Z16 / Spring | สปริงแกนวาล์วสแตนเลส (Heavy-Duty Spring) | แหวน No. 3 วางประกบหัว-ท้ายสปริง |
| No. 8 | SPX0710BA | แกนวาล์วพร้อมแผ่นสไปเดอร์ (Key/Stem Assembly) | แกนทรงกระบอกที่แหวน No. 3 สวมลงไป |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและเปลี่ยนแหวนรองแบริ่ง Hayward SPX0710Z16
1. ลำดับการจัดวางแหวนแบริ่ง (Bearing Stacking Sequence): ในชุดมัลติพอร์ตวาล์ว Hayward Vari-Flo ให้จัดวางแหวนรอง SPX0710Z16 สวมครอบลงบนแกนวาล์ว (Stem) โดยตำแหน่งสำคัญคือ ระหว่างด้านล่างของด้ามโยก (Handle) กับด้านบนของฝาครอบวาล์ว (Cover) และอีก 1 ชิ้น ระหว่างขดล่างของสปริงกับบ่ารองรับบนแกนวาล์ว เพื่อรับแรงบิดและแรงกดสปริงอย่างสมดุล
2. การตรวจสอบรอยสึกหรอและร่องคลอง (Inspect for Grooving & Thinning): เมื่อใช้งานไปหลายปี แหวนพลาสติกอาจถูกกดทับจนแบนบางลง หรือเกิดร่องสึกจากการเสียดสี หากความหนาลดลงเหลือน้อยกว่า 0.8 มม. หรือแตกร้าว ควรรีบเปลี่ยนใหม่ทันที เพราะจะทำให้ด้ามวาล์วโยกคลอนและสปริงกดแผ่นสไปเดอร์ปะเก็นไม่สนิทจนน้ำรั่วซึม
3. การหล่อลื่นผิวสัมผัส (Silicone Lubricant Application): แม้ว่าเนื้อพลาสติกพรี่เมียมนี้จะมีคุณสมบัติลื่นในตัวเอง แต่ช่างผู้เชี่ยวชาญแนะนำให้ทาจาระบีซิลิโคนสระว่ายน้ำสังเคราะห์ 100% (เช่น Jack's Lube หรือ Magic Lube) บางๆ บนผิวแหวนทั้งสองด้าน ห้ามใช้จาระบีปิโตรเลียมหรือน้ำมันเครื่องเด็ดขาด เพราะจะทำให้พลาสติกและยางโอริงบวมเสียรูป
4. การทำความสะอาดคราบตะกรันและเม็ดทราย (Clear Grit & Debris): ก่อนวางแหวนตัวใหม่ลงไป ให้เช็ดทำความสะอาดแกนวาล์วและบ่ารองรับให้สะอาดหมดจด อย่าให้มีเศษทรายหรือฝุ่นผงตกค้าง เพราะเศษทรายจะทำหน้าที่เสมือนกระดาษทรายขัดทำลายผิวหน้าสัมผัสของแหวนและฝาครอบวาล์ว
