แบบแปลนจำลองมิติขนาดทางวิศวกรรมตามรูปทรงจริง (Engineering Blueprint & Pivot Pin Dimensions)

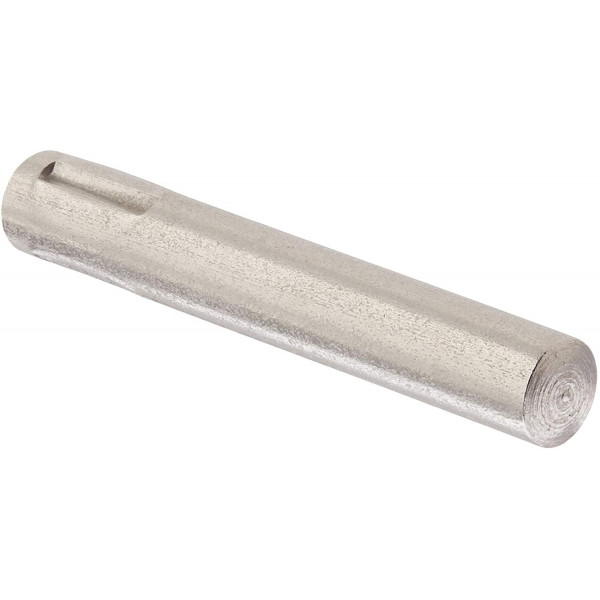

มิติตามแบบจริง: ยาว L = 52.3 mm (2.06") | โตนอก OD = 7.62 mm (0.30") | ร่องล็อกแบน 12 mm | สแตนเลสตันจุดเด่นและประสิทธิภาพของสลักยึดด้ามวาล์ว Hayward SPX0710XZ7
สแตนเลส 300 Series ปลอดสนิม
ผลิตจากสแตนเลสสตีลตันเกรดพรีเมียม ไร้สนิม ทนทานต่อการกัดกร่อนจากคลอรีนเข้มข้น น้ำเกลืออิเล็กโทรไลซิส และกรดเคมีปรับสภาพน้ำได้ 100%
ร่องบากแบนล็อกแน่น ไม่หลุดคลอน
มีผิวบากแบน (Flat Key Notch) ที่ปลายสลักตามภาพจริง ช่วยให้สลักอัดแน่นเข้ากับร่องภายในด้ามพลาสติก ไม่เลื่อนหลุดออกเองจากแรงสะเทือนขณะเดินปั๊ม
ทนแรงเฉือนสูง ไม่คดงอ
โครงสร้างสแตนเลสสตีลตันเต็มเส้น มีค่าความแข็งแรงต้านทานแรงเฉือน (Shear Strength) สูงมาก รองรับแรงกดงัดสปริงวาล์วได้นับหมื่นครั้งโดยไม่โค้งงอ
ลบมุมหัวท้าย สวมตอกง่ายไม่ติดขัด
ปลายทั้งสองข้างผ่านการลบมุมเอียง (Chamfered Ends) ช่วยนำทางให้สอดและตอกสลักเข้าสู่รูด้ามและแกนวาล์วได้อย่างราบรื่น ไม่ขูดทำลายเนื้อพลาสติก
รายการอะไหล่ในผังที่ทำงานร่วมกับสลักยึดด้ามวาล์ว (Mating Parts Cross-Reference)
| ผังอะไหล่ | รหัสอะไหล่ (Part No.) | ชื่อชิ้นส่วนอะไหล่ (Part Name) | ความสัมพันธ์กับ SPX0710XZ7 |
|---|---|---|---|
| No. 2 ★ | SPX0710XZ7 | สลักเดือยยึดด้ามวาล์วสแตนเลส (ชิ้นนี้) | แกนยึดจุดหมุนหลักของด้ามวาล์ว |
| No. 1 | SPX0710XF | ด้ามมัลติพอร์ตวาล์ว 1.5" (Valve Handle) | สลักร้อยทะลุหัวด้ามเพื่อเป็นแกนหมุน |
| No. 8 | SPX0710BA | แกนวาล์วพร้อมแผ่นสไปเดอร์ (Key/Stem Assembly) | สลักสอดผ่านรูบนยอดแกนวาล์ว |
| No. 7 | SPX0710Z16 | สปริงแกนวาล์วสแตนเลส (Valve Spring) | สลักทำหน้าที่รับแรงดีดของสปริงโดยตรง |
| No. 3 | SPX0710Z16 / Washer | แหวนรองแบริ่งพลาสติก (Non-Metallic Bearing) | รองรับใต้ด้ามวาล์วเพื่อความลื่นไหล |
ข้อแนะนำทางวิศวกรรมในการถอดเปลี่ยนและติดตั้งสลักเดือยวาล์ว Hayward SPX0710XZ7
1. วิธีการตอกถอดสลักเดิมอย่างปลอดภัย (Pin Removal Technique): ให้กดด้ามโยกลงเล็กน้อยเพื่อคลายแรงกดสปริง จากนั้นใช้เหล็กส่งนำศูนย์ (Pin Punch) ขนาด 3/16 นิ้ว หรือ 5 mm ค่อยๆ เคาะปลายสลักเดิมจากฝั่งตรงข้ามร่องบากออกตรงๆ ห้ามใช้ตะปูแหลมหรือค้อนตอกเฉียง เพราะจะทำให้รูด้ามพลาสติกบานหรือแตกร้าว
2. ทิศทางการสอดสลักใหม่ (Pin Insertion & Orientation): สวมด้ามโยก SPX0710XF เข้ากับยอดแกนวาล์วให้รูตรงกัน จากนั้นสอดปลายสลักด้านที่ลบมุมเข้าก่อน ดันหรือเคาะเบาๆ ให้รอยบากแบน (Flat Notch) สวมล็อกเข้ากับร่องภายในด้าม และจัดตำแหน่งให้ปลายสลักทั้งสองข้างเสมอกับผิวด้ามพอดีทั้งสองฝั่ง
3. การเปลี่ยนสลักเมื่อพบอาการด้ามโยกเอียง (Replace Worn Pins Promptly): หากสลักเดิมมีรอยสึกคอดกิ่วจากการใช้งานนาน จะทำให้ด้ามโยกเอียง กดไม่ลงร่อง หรือกดแล้วสไปเดอร์ปะเก็นปิดไม่สนิทจนน้ำรั่วทิ้งลงท่อ Backwash ควรรีบเปลี่ยนสลัก SPX0710XZ7 ตัวใหม่ทันที
4. การหล่อลื่นจุดหมุน (Lubrication Maintenance): ก่อนตอกสลักเข้าที่ ให้ทาจาระบีซิลิโคนสระว่ายน้ำ 100% (เช่น Jack's Lube หรือ Magic Lube) บางๆ บนผิวกระบอกสลัก จะช่วยลดแรงเสียดทาน ยืดอายุการใช้งานของด้ามโยก และทำให้การกดสลับโหมดวาล์วนุ่มนวลขึ้นอย่างเห็นได้ชัด
