แบบแปลนจำลองมิติขนาดทางวิศวกรรมตามรูปทรงจริง (Engineering Blueprint & 5-Spoke Spider Gasket Specs)

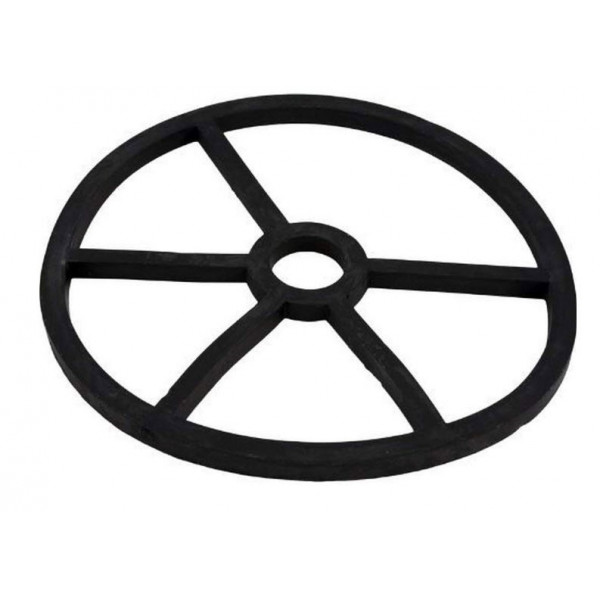

มิติตามแบบจริง: นอก OD 137 mm (5.40") • ซี่แฉกกว้าง 5.5 mm • หนา 5.5 mm • ดุมกลาง ID 22 mmจุดเด่นและประสิทธิภาพของซีลยางสไปเดอร์ 5 แฉก Hayward SPX0710XD
ยาง EPDM บริสุทธิ์ ทนเคมีและสระเกลือ
เนื้อยางสังเคราะห์สูตรพิเศษ ทนทานต่อการกัดกร่อนของคลอรีนเข้มข้น กรดปรับค่า pH และระบบน้ำเกลืออิเล็กโทรไลซิส ไม่บวมพองหรือเปื่อยยุ่ยง่าย
หยุดน้ำรั่วท่อทิ้ง Waste เด็ดขาด
แก้ปัญหาอาการน้ำในสระลดระดับต่อเนื่องอันเกิดจากน้ำไหลรั่วซึมผ่านรอยต่อปะเก็นเดิมออกทางท่อ Waste ขณะเปิดโหมดกรองปกติ (Filter) ช่วยประหยัดน้ำได้มหาศาล
องศา 5 แฉกแม่นยำ ตรงตามร่องเดิม
ระยะกางของซี่แฉกทั้ง 5 ซี่และขนาดวงแหวนรอบนอก OD 137 mm ออกแบบพอดีกับร่องเขาวงกตในตัวเรือนวาล์ว Hayward 1.5" ไม่ต้องตัดแต่งหรือดัดแปลงใดๆ
สันหนา 5.5 mm ซีลแน่นทนนาน
ความหนาหน้าตัด 5.5 มม. รองรับแรงกดทับจากสปริงวาล์วตัวใหญ่ได้อย่างสม่ำเสมอ รักษาความยืดหยุ่นและการซีลได้อย่างสมบูรณ์แบบแม้ผ่านการใช้งานยาวนาน
รายการอะไหล่ในผังที่ทำงานร่วมกับซีลยางสไปเดอร์ SPX0710XD (Mating Parts Cross-Reference)
| ผังอะไหล่ | รหัสอะไหล่ (Part No.) | ชื่อชิ้นส่วนอะไหล่ (Part Name) | ความสัมพันธ์กับ SPX0710XD |
|---|---|---|---|
| No. 12 ★ | SPX0710XD | ซีลยางห้าแฉกมัลติพอร์ตวาล์ว 1.5" (ชิ้นนี้) | แผ่นยางกั้นห้องน้ำ 6 ทิศทาง |
| No. 8 | SPX0714CA / SP0714C | โรเตอร์ผันน้ำมัลติพอร์ตวาล์ว (Diverter Rotor) | จานหมุนผันน้ำที่กดทับลงบนซีลสไปเดอร์ |
| No. 4 | SPX0714BA | ชุดฝามัลติพอร์ตวาล์วครบชุด (Key, Cover & Handle) | ชุดฝาครอบสำเร็จรูปที่มีซีลสไปเดอร์เป็นหัวใจหลัก |
| Valve Body | SP0714T Lower Body | ตัวเรือนมัลติพอร์ตวาล์วด้านล่าง (Valve Maze) | ร่องเขาวงกตที่ซีล SPX0710XD ติดตั้งอยู่ |
| No. 5 | SPX0714L | โอริงฝาครอบมัลติพอร์ตวาล์ว (Cover O-Ring) | ซีลขอบนอก แนะนำเปลี่ยนพร้อมซีลสไปเดอร์ |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและเปลี่ยนซีลยางสไปเดอร์ Hayward SPX0710XD
1. ทำความสะอาดร่องบ่าเดิมอย่างสมบูรณ์ (Thorough Groove Cleaning): ขูดเศษยางเก่าและคราบกาวเดิมออกจากร่องเขาวงกตในตัวเรือนวาล์วให้เกลี้ยงเกลา ใช้ผ้าชุบแอลกอฮอล์เช็ดคราบไขมันและทรายออกให้แห้งสนิท ห้ามมีเศษยางเดิมหลงเหลือ เพราะจะทำให้ซีลใหม่วางไม่แนบระนาบ
2. ทิศทางการวางซีลยางสไปเดอร์ (Gasket Orientation: Flat Side Down): สังเกตหน้าตัดของซีลยาง SPX0710XD จะมีด้านหนึ่งแบนเรียบและอีกด้านหนึ่งมีสันนูนมน ให้หันด้านที่แบนเรียบลงในร่องบ่าเสมอ และหันด้านสันนูนขึ้นด้านบนเพื่อรับแรงกดจากจานโรเตอร์ผันน้ำ
3. การติดกาวล็อกซีล (Adhesive Application): แนะนำให้แต้มกาวซิลิโคน RTV 100% หรือกาว Cyanoacrylate (Super Glue) จุดเล็กๆ บางๆ ในร่องบ่าเท่าที่จำเป็นเพื่อยึดซีลให้อยู่ในร่องขณะประกอบ ห้ามทากาวเยิ้มล้นร่อง และปล่อยให้กาวเซ็ตตัวอย่างน้อย 12-24 ชั่วโมงก่อนเปิดเดินระบบน้ำ
4. ข้อห้ามสำคัญในการหล่อลื่น (Never Lube the Spider Gasket Surface): ห้ามทาจาระบีหรือน้ำมันหล่อลื่นใดๆ บนผิวหน้าสัมผัสของซีลยางสไปเดอร์เด็ดขาด เพราะจาระบีจะดักจับเม็ดทรายและสิ่งสกปรก ทำให้ยางเสียดสีจนฉีกขาด และทำให้จานโรเตอร์ลื่นไถลไม่ล็อกตำแหน่ง
5. กฎเหล็กการใช้งานวาล์ว (Always Shut Off Pump Before Turning Handle): ต้องดับเครื่องปั๊มน้ำให้หยุดสนิทก่อนกดด้ามโยกทุกครั้ง และต้องกดด้ามลงให้สุดจนพ้นร่องก่อนหมุนเสมอ เพื่อป้องกันไม่ให้ขอบโรเตอร์กระชากซี่แฉกยางสไปเดอร์จนฉีกขาด
