แบบแปลนจำลองมิติขนาดทางวิศวกรรมตามรูปทรงจริง (Engineering Blueprint & Diverter Specs)

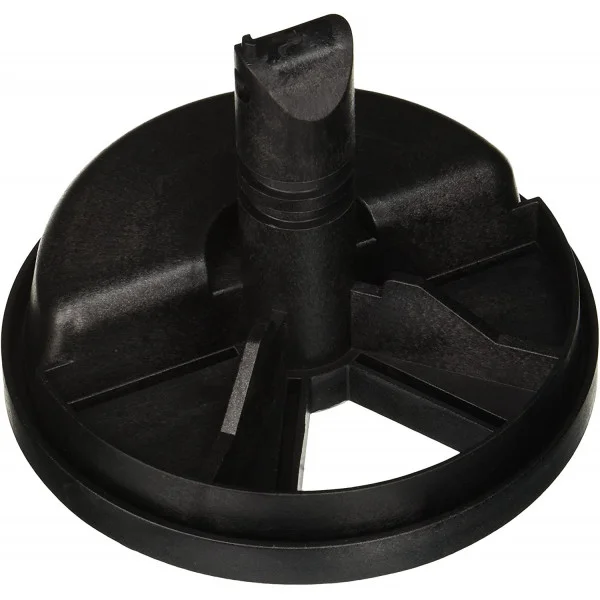

มิติตามแบบจริง: จานโรเตอร์ OD 133.4 mm (5.25") • สูงรวม 118 mm • เพลา 25.4 mm (1") • รูสลัก 6.35 mmจุดเด่นและประสิทธิภาพของโรเตอร์พร้อมซีลยาง Hayward SPX0714CA
ซีลยางสไปเดอร์หล่อติดถาวร
ปะเก็นยางแฉก (Spider Gasket) หล่อติดแน่นเป็นเนื้อเดียวกับร่องจานผันน้ำจากโรงงาน ไม่ต้องทากาว หมดปัญหายางหลุด ร่อน หรือปลิ้นข้ามช่องทางน้ำ
ปิดกั้นน้ำรั่วท่อทิ้ง Waste 100%
แก้ปัญหาน้ำในสระว่ายน้ำลดระดับลงอย่างต่อเนื่อง อันเกิดจากซีลสไปเดอร์เดิมสึกหรอจนน้ำรั่วซึมไหลออกท่อทิ้ง (Waste Port) ขณะเปิดโหมดกรองปกติ (Filter)
ประหยัดกว่าซื้อยกชุดฝาวาล์ว
ทางเลือกการซ่อมบำรุงที่คุ้มค่าสูงสุด หากฝาครอบวาล์วและด้ามโยกเดิมยังใช้งานได้ดี สามารถเปลี่ยนเฉพาะโรเตอร์ SPX0714CA ประหยัดค่าใช้จ่ายได้มากกว่า 50%
ทนเคมี คลอรีน และสระเกลือ 100%
โครงสร้างผลิตจากเรซินวิศวกรรมผสมผสานยางสังเคราะห์ EPDM ทนต่อการเสียดสีของเศษทรายและสารเคมีกัดกร่อน หมุนทำงานสลับโหมดได้ลื่นไหลทนนาน
รายการอะไหล่ในผังที่ทำงานร่วมกับโรเตอร์ SPX0714CA (Mating Parts Cross-Reference)
| ผังอะไหล่ | รหัสอะไหล่ (Part No.) | ชื่อชิ้นส่วนอะไหล่ (Part Name) | ความสัมพันธ์กับ SPX0714CA |
|---|---|---|---|
| No. 8 ★ | SPX0714CA | โรเตอร์พร้อมซีลยางสไปเดอร์ (ชิ้นนี้) | แกนโรเตอร์หลักผันน้ำ 6 ทิศทาง |
| No. 6 | SPX0735GA | โอริงซีลแกนโรเตอร์พร้อมแหวนเทฟลอน | สวมในร่องแกนเพลาของ SPX0714CA |
| No. 7 | SPX0710Z62 / Spring | แหวนรองสแตนเลส (x2) และสปริงวาล์ว | สวมครอบลงบนบ่าแกนเพลาโรเตอร์ |
| No. 2 | SPX0710XZ7 | สลักเดือยด้ามวาล์วสแตนเลส (Handle Pin) | สลักร้อยผ่านรูบนยอดแกนเพลา 6.35 mm |
| No. 1 | SPX0710XF | ด้ามมัลติพอร์ตวาล์ว 1.5" (Valve Handle) | คันโยกด้านบนที่ควบคุมการหมุนโรเตอร์ |
| No. 5 | SPX0714L | โอริงฝาครอบวาล์ว (Cover O-Ring 5.48") | ซีลขอบฝาด้านนอก แนะนำเปลี่ยนพร้อมกัน |
ข้อแนะนำทางวิศวกรรมในการเปลี่ยนและติดตั้งโรเตอร์มัลติพอร์ตวาล์ว Hayward SPX0714CA
1. วิธีกดสปริงเพื่อถอดและใส่สลักเดือยด้ามโยก (Spring Compression Technique): สปริงกดแกนวาล์วมีแรงดันสูงมาก ในการถอดสลักเดิม ให้ใช้แคลมป์จับชิ้นงาน (Bar Clamps) 2 ตัวหรือให้ผู้ช่วยช่วยกดบีบฝาครอบวาล์วลงเพื่อผ่อนแรงกดสปริง จากนั้นใช้เหล็กส่งเคาะสลักเดือย SPX0710XZ7 ออกตรงๆ ห้ามฝืนตอกโดยไม่กดสปริง เพราะอาจทำให้รูด้ามพลาสติกฉีกขาด
2. การจัดทิศทางด้ามโยกให้ตรงกับช่องเปิดโรเตอร์ (Handle Alignment Orientation): ขณะประกอบด้ามโยก SPX0710XF เข้ากับแกนโรเตอร์ใหม่ ต้องตรวจดูให้ปลายด้ามชี้ตรงกับช่องเปิดทะลุของโรเตอร์ด้านล่างเสมอ หากใส่กลับทิศ 180 องศา จะทำให้ฟังก์ชันการทำงานสลับขั้ว เช่น ด้ามชี้ Filter แต่ระบบภายในกลายเป็น Backwash ทำให้น้ำในสระลดฮวบ
3. ทำความสะอาดบ่ารับซีลในตัวเรือนวาล์วล่าง (Clean Valve Body Seat): ก่อนสวมชุดโรเตอร์ใหม่ลงไป ให้ใช้ผ้าสะอาดเช็ดคราบตะกรัน ตะไคร่ และเศษทรายออกจากร่องบ่ารับภายในตัวเรือนวาล์วล่างให้เกลี้ยงเกลา เพื่อให้ซีลยางสไปเดอร์แนบสนิทกับหน้าสัมผัส 100%
4. การหล่อลื่นโอริงแกนเพลา SPX0735GA (Lubricate Shaft O-Ring): ให้เปลี่ยนชุดโอริงและแหวนเทฟลอนแกนเพลาตัวใหม่ควบคู่กันเสมอ พร้อมทาจาระบีซิลิโคนสังเคราะห์ 100% บางๆ ห้ามทาจาระบีบนหน้าซีลสไปเดอร์ด้านล่างเด็ดขาด เพราะจะทำให้เม็ดทรายเกาะติดและขูดหน้าซีลจนเกิดรอยรั่วซึม
