แบบแปลนจำลองมิติขนาดทางวิศวกรรมตามรูปทรงจริง (Engineering Blueprint & Spring Washer Geometry)

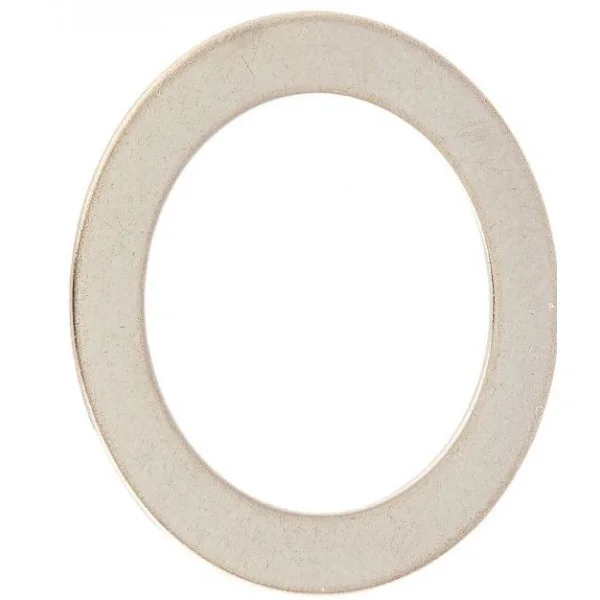

มิติตามแบบจริง: นอก OD = 43.0 mm (1-11/16") | รูใน ID = 30.0 mm (1-3/16") | หนา T = 1.0 mm | บรรจุชุดละ 2 ชิ้นจุดเด่นและประสิทธิภาพของแหวนรองสปริงวาล์ว Hayward SPX0710Z62
สแตนเลส 300 Series ปลอดสนิม
ผลิตจากสแตนเลสสตีลแท้เกรดมารีน 300 Series ไม่เกิดคราบสนิม ทนต่อคลอรีนเข้มข้น กรด-ด่าง และระบบสระเกลืออิเล็กโทรไลซิส 100%
ป้องกันปลายสปริงครูดพลาสติก
แผ่นโลหะหนา 1.0 mm ทำหน้าที่เป็นเกราะป้องกันไม่ให้ปลายขดลวดสปริงที่คมครูดเจาะลึกเข้าไปในเนื้อพลาสติกของฝาครอบวาล์วและบ่าแกนวาล์ว
ขนาดมาตรฐาน 1-11/16" x 1-3/16"
รูใน 30 มม. สวมลงแกนวาล์วได้พอดี ขอบนอก 43 มม. ครอบรับฐานขดลวดสปริงวาล์วขนาดใหญ่ได้อย่างสมบูรณ์แบบ รักษาแนวแรงกดสปริงให้ตรงศูนย์
บรรจุคู่ 2 ชิ้นต่อแพ็ก (Set of 2)
จัดจำหน่ายเป็นชุดแพ็กคู่ 2 ชิ้น สำหรับติดตั้งประกบหัวสปริงด้านบน (ใต้ฝาครอบ) 1 ชิ้น และรองรับท้ายสปริงด้านล่าง (บนบ่าแกนวาล์ว) อีก 1 ชิ้น ครบจบในชุดเดียว
รายการอะไหล่ในผังที่ทำงานร่วมกับแหวนรองสปริง SPX0710Z62 (Mating Parts Cross-Reference)
| ผังอะไหล่ | รหัสอะไหล่ (Part No.) | ชื่อชิ้นส่วนอะไหล่ (Part Name) | ความสัมพันธ์กับ SPX0710Z62 |
|---|---|---|---|
| No. 7 ★ | SPX0710Z62 | แหวนรองสปริงวาล์วสแตนเลส (ชิ้นนี้ - ชุด 2 ชิ้น) | ประกบหัว-ท้ายขดลวดสปริงวาล์ว |
| Valve Spring | SPX0710Z16 / SPX0603S | สปริงแกนวาล์วสแตนเลส (Heavy-Duty Valve Spring) | สปริงตัวใหญ่ที่ถูกประกบด้วยแหวน No. 7 |
| No. 3 | SPX0710Z16 | แหวนรองแบริ่งพลาสติกกันสึก (Bearing Washer) | วางซ้อนร่วมกันเพื่อลดแรงเสียดทานการหมุน |
| No. 1 | SPX0710XF | ด้ามมัลติพอร์ตวาล์ว 1.5" (Valve Handle) | คันโยกด้านบนที่ส่งแรงกดลงบนชุดสปริง |
| No. 8 | SP0714C / SPX0710BA | แกนวาล์วพร้อมแผ่นสไปเดอร์ (Key/Stem Assembly) | แกนทรงกระบอกที่สปริงและแหวน No.7 สวมทับ |
| No. 4 | SPX0714BA | ชุดฝามัลติพอร์ตวาล์วครบชุด (Complete Assembly) | ชุดฝาครอบประกอบสำเร็จที่มีชุดสปริงอยู่ภายใน |
ข้อแนะนำทางวิศวกรรมในการติดตั้งแหวนรองสปริงวาล์ว Hayward SPX0710Z62
1. ลำดับการจัดวางแบบแซนด์วิช (Spring Sandwich Stacking Sequence): ในชุดวาล์ว Hayward Vari-Flo ให้สวมแหวนสแตนเลส SPX0710Z62 ชิ้นที่ 1 ลงบนบ่าแกนวาล์ว (Diverter Stem) ก่อน จากนั้นสวมสปริงวาล์วตัวใหญ่ลงทับ แล้วสวมแหวนสแตนเลส SPX0710Z62 ชิ้นที่ 2 ทับบนหัวสปริง เพื่อให้แหวนสแตนเลสทำหน้าที่เป็นฉากกั้นประกบหัว-ท้ายสปริง ไม่ให้ปลายลวดขูดครูดเนื้อพลาสติกทั้งสองฝั่ง
2. ระวังแรงดีดของสปริงขณะถอดประกอบ (Caution: Spring Under Tension): สปริงกดแกนวาล์วมัลติพอร์ตมีแรงดีดสูงมาก ในการถอดสลักเดือย (Pin SPX0710XZ7) และด้ามโยก ให้ใช้ปากกาจับชิ้นงาน (C-Clamp) หรือมือกดหัวด้ามช่วยผ่อนแรงสปริงก่อนตอกสลักออก เพื่อความปลอดภัยและป้องกันสปริงดีดกระเด็น
3. การตรวจสอบร่องรอยสึกหรอบนแหวนเดิม (Inspect for Grooving & Burr): เมื่อใช้งานไปหลายปี ปลายสปริงอาจขูดจนเกิดร่องลึกหรือขอบแหวนเดิมบิดเบี้ยว หากพบรอยคลื่นลึกหรือแหวนบางลง ให้เปลี่ยนชุดแหวน SPX0710Z62 ใหม่ทันที เพื่อป้องกันแรงต้านทานที่ทำให้การหมุนเปลี่ยนโหมดวาล์วฝืดแข็ง
4. การหล่อลื่นผิวสัมผัสแหวน (Silicone Grease Lubrication): ก่อนประกอบชุดสปริงกลับเข้าที่ ให้ทาจาระบีซิลิโคนสังเคราะห์สำหรับสระว่ายน้ำ 100% (เช่น Jack's Lube หรือ Magic Lube) บางๆ บนผิวหน้าสัมผัสของแหวนสแตนเลสทั้งสองด้าน จะช่วยให้สปริงหมุนบิดตัวได้อย่างลื่นไหลและนุ่มนวลสูงสุด
