แบบแปลนจำลองมิติขนาดทางวิศวกรรมและตำแหน่งซีลสไปเดอร์ (Engineering Blueprint & Diverter Specs)
มิติตามแบบโรงงาน: ฝาครอบ OD 205 mm (8.07") • แกนสไปเดอร์ OD 133 mm (5.25") • รูโบลต์ 6 รู P.C.D. 178 mmจุดเด่นและประสิทธิภาพของชุดฝามัลติพอร์ตวาล์ว Hayward SPX0714BA

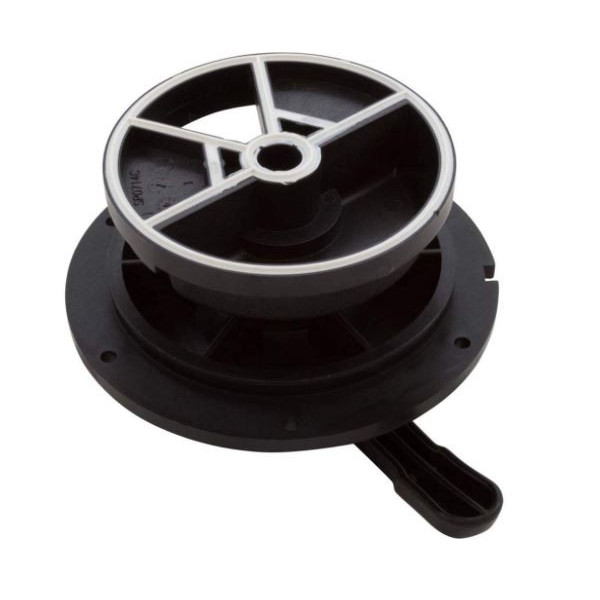

ซีลยางสไปเดอร์หล่อติดถาวร
ปะเก็นยางแฉก (Spider Gasket) หล่อติดแน่นเป็นเนื้อเดียวกับจานผันน้ำ Diverter SP0714C จากโรงงาน ไม่ต้องทากาว หมดปัญหายางหลุด ร่อน หรือปลิ้นข้ามช่อง

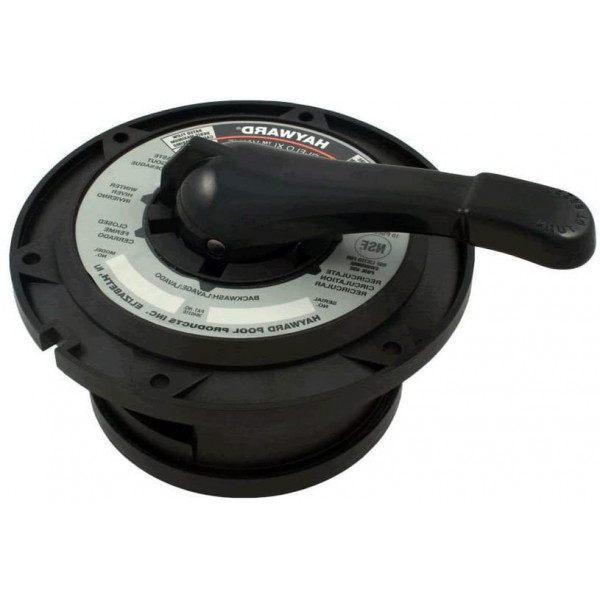

ครบชุดพร้อมติดตั้ง ยกสวมจบงานไว
รวมด้ามโยก สลัก สปริง ฝาครอบ หน้าปัด และแกนสไปเดอร์ประกอบเสร็จจากโรงงาน เพียงขันน็อต 6 ตัวเดิมออก แล้วยกชุดใหม่ใส่แทนได้ทันทีโดยไม่ต้องรื้อสปริง
ปิดกั้นน้ำรั่วซึมท่อทิ้ง 100%
หยุดปัญหาน้ำในสระลดระดับผิดปกติจากการที่น้ำไหลรอดผ่านปะเก็นที่สึกหรอออกทางท่อ Waste ขณะเปิดโหมดกรองปกติ (Filter) ช่วยประหยัดน้ำและเคมีสระว่ายน้ำ
ล็อกตำแหน่ง 6 โหมดแม่นยำ
สปริงสแตนเลสแรงกดสูงและร่องบ่าล็อกตำแหน่งมาตรฐาน ช่วยให้การสลับระหว่าง Filter, Backwash, Rinse, Waste, Recirculate, Closed ล็อกลงตำแหน่งแน่นสนิท
รายการอะไหล่ในผังที่ทำงานร่วมกับชุดฝาวาล์ว SPX0714BA (Mating Parts Cross-Reference)
| ผังอะไหล่ | รหัสอะไหล่ (Part No.) | ชื่อชิ้นส่วนอะไหล่ (Part Name) | ความสัมพันธ์กับ SPX0714BA |
|---|---|---|---|
| No. 4 ★ | SPX0714BA | ชุดฝามัลติพอร์ตวาล์วครบชุด รุ่น SP0714T (ชิ้นนี้) | ชุดควบคุมหลักและแกนผันน้ำ 6 โหมด |
| No. 1 | SPX0710XF | ด้ามมัลติพอร์ตวาล์ว 1.5" (Valve Handle) | ด้ามโยกปรับตำแหน่ง (รวมอยู่ในชุด No. 4) |
| No. 2 | SPX0710XZ7 | สลักเดือยด้ามวาล์วสแตนเลส (Handle Pin) | สลักจุดหมุนยึดด้าม (รวมอยู่ในชุด No. 4) |
| No. 5 | SPX0714Z1 | ชุดสกรูและน็อตตัวเมียสแตนเลส 6 ชุด (Cover Screws) | ขันยึดประกบฝา SPX0714BA เข้ากับตัวเรือนวาล์ว |
| No. 12 | SPX0714L | โอริงคอวาล์วต่อถังกรอง (Valve-to-Filter O-ring) | ซีลปากถังกรองทรายด้านล่างตัวเรือนวาล์ว |
| No. 14 | ECX2712B1 | เกจวัดแรงดันน้ำ 0-60 PSI (Pressure Gauge) | ขันติดตั้งบนตัวเรือนวาล์วด้านข้าง |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและเปลี่ยนชุดฝาวาล์ว Hayward SPX0714BA
1. ปิดปั๊มน้ำและระบายแรงดันออกจากถังกรองก่อนเสมอ (Depressurize System First): ดับเครื่องปั๊มน้ำและเปิดวาล์วไล่ลมบนตัวถังกรองทรายจนแรงดันเกจตกลงเหลือ 0 PSI ก่อนเริ่มคลายสกรูฝาครอบ 6 ตัว เพื่อความปลอดภัยสูงสุด
2. ทำความสะอาดเบ้ารับภายในตัวเรือนวาล์ว (Clean Valve Body Seat): เมื่อยกชุดฝาครอบเดิมออก ให้ใช้ผ้าสะอาดเช็ดคราบตะกรัน ตะไคร่ หรือเม็ดทรายที่ตกค้างบนร่องบ่ารับซีลยางสไปเดอร์ภายในตัวเรือนวาล์วล่างให้เกลี้ยงเกลา ห้ามมีเศษทรายตกค้างเด็ดขาด เพราะจะทำให้ปะเก็นสไปเดอร์ใหม่ปิดกั้นน้ำไม่สนิท
3. การวางชุดฝา SPX0714BA ให้ลงล็อก (Proper Key Alignment): สวมชุดฝาใหม่ลงตรงๆ โดยจัดทิศทางตำแหน่งร่องวาล์วให้ตรงกับตำแหน่งพอร์ตท่อดูด-ส่งเดิม ตรวจดูให้ปะเก็นยางสไปเดอร์สัมผัสแนบสนิทกับหน้าแปลนด้านล่างโดยรอบ
4. การขันน็อต 6 ตัวแบบกากบาทสลับฟันปลา (Cross-Torquing Pattern): สอดสกรูและน็อตตัวเมียทั้ง 6 ชุด ขันเกลียวด้วยมือให้พอตึง จากนั้นใช้ประแจขันกวดแน่นทีละน้อยแบบสลับทแยงมุมเป็นรูปดาว (Star Pattern) เพื่อให้แรงกดบีบอัดลงบนซีลสไปเดอร์สม่ำเสมอเท่ากันทุกมุม ป้องกันไม่ให้ฝาโก่งหรือน้ำซึมออกข้างตัวเรือน
5. กฎเหล็กการใช้งาน (Never Turn Handle While Pump is Running): ต้องดับปั๊มน้ำให้สนิทก่อนกดด้ามโยกเพื่อเปลี่ยนโหมดการทำงานทุกครั้ง และต้องกดด้ามลงให้สุดก่อนหมุนเสมอ เพื่อถนอมซีลยางสไปเดอร์ให้อยู่ในสภาพสมบูรณ์ยาวนานหลายปี
