R0823100 NEXT GEN CONTROL PCB CABLE

Zodiac Pool Care Salt Chlorinator Maintenance Background

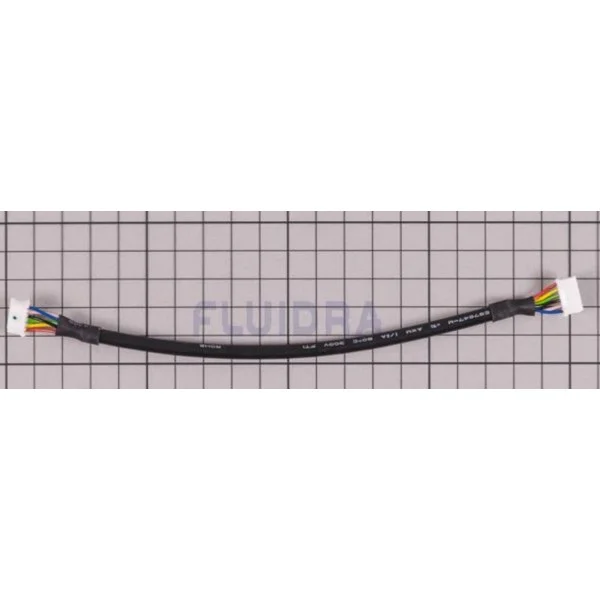

R0823100 NEXT GEN CONTROL PCB CABLE Zodiac Chlorinator Ribbon Cable ZODIAC GENUINE
ZODIAC FLUIDRA REPLACEMENT PARTS HMI TO POWER BOARD HARNESS • 245 mm • HIGH-SPEED BUS BRAND: ZODIAC | SKU: R0823100[cite: 39]

R0823100 สายเชื่อมต่อสัญญาณแผงวงจรควบคุม Zodiac Next Gen Control PCB Cable (HMI Interconnection Harness) สำหรับเครื่องเกลือ Zodiac eXO iQ / GenSalt OT / Hydroxinator iQ อะไหล่แท้ (Sku: R0823100)[cite: 39]

ชุดสายเชื่อมต่อสัญญาณและแรงดันไฟเลี้ยงแผงวงจรควบคุมหลัก Zodiac รหัส R0823100 (NEXT GEN CONTROL PCB CABLE / Faisceau Liaison Carte IHM TNG)[cite: 39] ผลิตภัณฑ์อะไหล่แท้มาตรฐานสูงสุดนำเข้าจากเครือ Fluidra (Zodiac Pool Care) ออกแบบทางวิศวกรรมเฉพาะเพื่อทำหน้าที่เป็น สายส่งผ่านสัญญาณบัสข้อมูลและแรงดันไฟฟ้ากระแสตรงความเสถียรสูง (Inter-Board Communication & DC Power Harness) เชื่อมต่อระหว่างแผงวงจรควบคุมหน้าจอแสดงผลฝาหน้า (User Interface / HMI Control PCBA รหัส R0822200 / R0822300) กับแผงวงจรเพาเวอร์ซัพพลายและชุดขับเซลล์อิเล็กโทรดหลัก (Main Power Supply SMPS Board) ในเครื่องผลิตคลอรีนจากเกลือแพลตฟอร์ม Next Gen (TNG) ครอบคลุมเครื่องเกลือตระกูล Zodiac eXO Series (eXO iQ, eXO iQ pH, eXO iQ PRO), Zodiac GenSalt OT, GenSalt OE, MagnaPool Hydroxinator iQ (Hydroxinator iQ pH / PRO) และ Zodiac Ezi Salt Series ตัวสายเคเบิลมีความยาวรวมตลอดตัว 245 มม. (ประมาณ 25 ซม.) ผลิตจากสายทองแดงฝอยบริสุทธิ์ชุบดีบุกหลายคอร์ หุ้มฉนวนภายนอกด้วยปลอกพีวีซีสีดำเกรดความปลอดภัยมาตรฐานสากล UL AWM 2464 ทนอุณหภูมิ 80°C ทนแรงดัน 300V มาตรฐานหน่วงไฟ VW-1 / FT1 (RoHS Compliant) ปลายสายทั้งสองด้านเข้าหัวด้วย คอนเน็กเตอร์ Crimp Terminal Housing สีขาวพร้อมสลักล็อก (Locking Ramp) และจุดมาร์กสีเขียวระบุขั้ว Pin 1 พร้อมปลอกท่อหดความร้อน (Heat-Shrink Tubing) หุ้มป้องกันการหักงอและการดึงรั้ง (Strain Relief) ช่วยส่งผ่านข้อมูลสถานะการผลิตคลอรีน คำสั่งกดปุ่ม และสัญญาณ WiFi สู่หน้าจอได้อย่างเสถียร แม่นยำ ปราศจากสัญญาณรบกวน ทนทานต่อความชื้นและไอระเหยเกลือในห้องเครื่องได้อย่างสมบูรณ์แบบ 100%

แบบแปลนจำลองมิติวิศวกรรมโรงงาน Zodiac R0823100 (สายเชื่อมต่อแผงวงจรควบคุม Next Gen)[cite: 39]

ยาวรวม 245 mm • ฉนวน AWM 2464 80°C 300V • คอนเน็กเตอร์คู่สลักล็อก • ท่อหดกันรั้ง
ZODIAC R0823100 NEXT GEN CONTROL PCB CABLE • FACTORY CAD PREVIEW (245 mm • AWM 2464 80°C 300V) VIEW 1-A: FULL CABLE HARNESS ELEVATION & JACKET PROFILE PIN 1 (GREEN DOT) HMI PLUG SHRINK BOOT RoHS • AWM 2464 80°C 300V VW-1 FT1 • E317847 SHRINK BOOT POWER PLUG TOTAL LENGTH = 245.00 mm (±5.0 mm) JACKET SPAN = 185.00 mm Ø 5.5 mm สายเคเบิลทองแดงแท้ 245 มม. • ปลอกฉนวน AWM 2464 • คอนเน็กเตอร์หัว-ท้าย VIEW 1-B: CONNECTOR PINOUT & CRIMP TERMINALS CONNECTOR CROSS-SECTION & TERMINAL SOCKETS 1 2 3 4 5 6 7 MULTI-CORE WIRE ASSIGNMENTS & COLOR CODE Pin 1: RED +5V DC Power Feed Pin 2: ORANGE TXD (Transmit Data) Pin 3: YELLOW RXD (Receive Data) Pin 4: GREEN RESET / SYNC Pin 5: BLUE GND (Common Ground) คอนเน็กเตอร์ล็อกแน่นกระชับ • มาร์กสีระบุตำแหน่ง Pin 1 ชัดเจน

จุดเด่นและประสิทธิภาพของสายเชื่อมต่อแผงวงจร Zodiac R0823100[cite: 39]

ส่งสัญญาณความเร็วสูง ปราศจากสัญญาณรบกวน

แกนสายทองแดงฝอยชุบดีบุกนำไฟฟ้าได้อย่างยอดเยี่ยม ป้องกันความผิดพลาดของข้อมูลบัสระหว่างแผงวงจรหน้าจอกับบอร์ดเพาเวอร์ซัพพลาย

หัวคอนเน็กเตอร์สลักล็อก แน่นหนา 100%

หัวปลั๊กสีขาวมีสลักล็อก (Locking Ramp) และจุดมาร์กสีเขียวระบุขั้ว Pin 1 เสียบเข้ากับเต้ารับบนบอร์ดได้อย่างแนบสนิท ป้องกันการเสียบผิดขั้ว

ฉนวนเกรดอุตสาหกรรม ทนความร้อนและไอเกลือ

ผ่านการรับรองมาตรฐานสากล UL AWM 2464 ทนแรงดัน 300V ทนอุณหภูมิ 80°C และมีคุณสมบัติไม่ลามไฟ VW-1 / FT1 ทนทานต่อสภาพแวดล้อมห้องเครื่อง

อะไหล่แท้ตรงรุ่น Zodiac eXO / GenSalt OT

อะไหล่แท้รหัส R0823100 มาตรฐานโรงงาน Zodiac Fluidra รองรับตู้ควบคุมเครื่องเกลือ eXO iQ และ GenSalt OT ได้อย่างสมบูรณ์แบบ 100%[cite: 39]

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications: SKU R0823100)[cite: 39]

Zodiac Genuine Part
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่ (Sticky Column) เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Manufacturer)
ZODIAC (Fluidra Group, Spain / Australia)[cite: 39]
รหัสสินค้า (SKU / Part Number)
R0823100[cite: 39]
ชื่อทางการค้า (Commercial Description)
R0823100 NEXT GEN CONTROL PCB CABLE (สายเชื่อมต่อแผงวงจรควบคุม)[cite: 39]
ความยาวรวมของสายเคเบิล (Total Harness Length)
245.00 มม. (±5.0 มม. / ประมาณ 24.5 - 25.0 ซม.)
มาตรฐานสายเคเบิล (Cable Rating & Standard)
UL AWM Style 2464 • 80°C • 300V • VW-1 / FT1 หน่วงไฟ • RoHS Compliant
ประเภทหัวคอนเน็กเตอร์ (Connector Housing Type)
คอนเน็กเตอร์พลาสติกสีขาวชนิด Crimp Terminal Housing พร้อมสลักล็อก (Locking Tab)
ระยะพิทช์และจำนวนพิน (Pin Pitch & Positions)
ระยะพิทช์ 2.0 มม. (7-8 Pin Positions) สัมผัสทองแดงฟอสฟอรัสบรอนซ์ชุบดีบุก
การระบุขั้วพิน 1 (Pin 1 Identification)
แต้มจุดมาร์กสีเขียว (Green Dot) บนหัวคอนเน็กเตอร์เพื่อความสะดวกในการประกอบ
การป้องกันการดึงรั้ง (Strain Relief Protection)
ปลอกท่อหดความร้อนโพลีโอเลฟินสีดำ (Heat Shrink Tubing) ยาว 20 มม. ที่ปลายหัว-ท้าย
สัญญาณที่ส่งผ่าน (Bus Signal & Power)
ไฟเลี้ยงวงจร DC (+5V, +3.3V, Ground) + สัญญาณควบคุม UART / I2C ดิจิทัลความเร็วสูง
ตำแหน่งการติดตั้ง (Installation Placement)
ติดตั้งภายในตู้ควบคุม ระหว่างบอร์ดหน้าจอฝาหน้า (พอร์ต J2) กับบอร์ดจ่ายไฟหลัก
เครื่องเกลือรุ่นที่รองรับ (Chlorinator Model Compatibility)
Zodiac eXO iQ (ทุกขนาด), eXO iQ pH/PRO, GenSalt OT, GenSalt OE, Hydroxinator iQ, Ezi Salt

ข้อแนะนำการติดตั้งและดูแลรักษาสายเชื่อมต่อแผงวงจร Zodiac R0823100[cite: 39]

  • การตัดกระแสไฟฟ้าก่อนถอดเปลี่ยน (Safety Isolation): ต้องปิดสวิตช์เบรกเกอร์และถอดปลั๊กไฟ 240V ออกจากตู้ควบคุมเครื่องเกลือทุกครั้งก่อนเปิดฝาหน้า เพื่อป้องกันไฟฟ้าช็อตหรือการลัดวงจรบนบอร์ดอิเล็กทรอนิกส์
  • การสังเกตทิศทางขั้ว Pin 1: ตรวจสอบจุดมาร์กสีเขียว (Green Dot) บนหัวคอนเน็กเตอร์ให้ตรงกับมาร์ก Pin 1 ของเต้ารับบนบอร์ด HMI (พอร์ต J2) และบอร์ดจ่ายไฟ เสียบขั้วต่อให้สลักล็อกคลิกเข้าตำแหน่งแน่นหนา
  • ข้อควรระวังในการดึงถอดสาย: ห้ามจับที่ตัวสายไฟเพื่อดึงกระชากออกจากเต้ารับโดยเด็ดขาด เพราะอาจทำให้ขั้วพินทองเหลืองภายในหลุดหรือสายไฟขาดใน ให้ใช้มือบีบที่ตัวเรือนพลาสติกสีขาวแล้วค่อยๆ ดึงออกตรงๆ
  • การจัดแนวสายไฟขณะปิดฝาตู้ควบคุม: จัดแนวสายเคเบิลให้โค้งรับตามแนวเว้าของโครงสร้างตู้ ระวังอย่าให้สายถูกขอบฝาตู้กดทับหรือโดนหนีบขณะขันสกรูปิดฝาหน้า เพื่อป้องกันฉนวนสายไฟชำรุดเสียหาย
  • อาการเตือนเมื่อสายเชื่อมต่อมีปัญหา: หากเปิดเครื่องแล้วหน้าจอ LCD ไม่ติด แสดงผลเป็นแถบดำ ตัวหนังสือลอย หรือระบบแจ้งเตือนข้อผิดพลาดเกี่ยวกับการสื่อสาร (Communication Error) ให้ตรวจเช็คความแน่นหนาของสาย R0823100 เป็นจุดแรก[cite: 39]
