R0822300 NEXT GEN CONTROL PCBA (WITH WIFI) - 1 View larger

R0822300 NEXT GEN CONTROL PCBA (WITH WIFI)

Zodiac

R0822300

1354

New product

2026-12-25

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿11,526.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

R0822300 NEXT GEN CONTROL PCBA (WITH WIFI)

Zodiac Pool Care Salt Chlorinator Maintenance Background
R0822300 NEXT GEN CONTROL PCBA WITH WIFI Zodiac Chlorinator Smart Mainboard ZODIAC GENUINE
ZODIAC FLUIDRA REPLACEMENT PARTS SMART IOT CONTROL PCBA • 2.4 GHz WiFi • iAquaLink™ BRAND: ZODIAC | SKU: R0822300[cite: 39]

R0822300 แผงวงจรควบคุมและหน้าจอแสดงผลอัจฉริยะ Zodiac Next Gen Control PCBA With WiFi (GDM1604B LCD / iAquaLink Module) สำหรับเครื่องเกลือ Zodiac eXO iQ / Hydroxinator iQ อะไหล่แท้ (Sku: R0822300)[cite: 39]

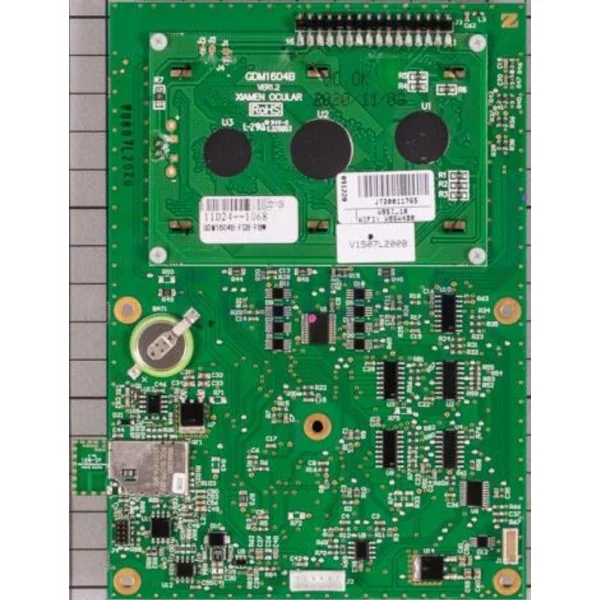

แผงวงจรประมวลผลหลักและส่วนเชื่อมต่อสัญญาณอินเทอร์เน็ตไร้สายอัจฉริยะ Zodiac รหัส R0822300 (NEXT GEN CONTROL PCBA WITH WIFI / Carte Électronique IHM WiFi)[cite: 39] ผลิตภัณฑ์อะไหล่แท้มาตรฐานสูงสุดนำเข้าจากเครือ Fluidra (Zodiac Pool Care) ออกแบบทางวิศวกรรมเฉพาะเพื่อทำหน้าที่เป็น แผงควบคุมกลาง ส่วนต่อประสานผู้ใช้งานระดับสูง และโมดูลส่งสัญญาณคลาวด์ IoT (Human-Machine Interface & WiFi Cloud Gateway Control Board) สำหรับเครื่องผลิตคลอรีนจากเกลือรุ่นท็อปแพลตฟอร์ม Next Gen (TNG) ตระกูล Zodiac eXO iQ Series (eXO iQ 10, eXO iQ 18, eXO iQ 25, eXO iQ 35), Zodiac eXO iQ pH, eXO iQ PRO, MagnaPool Hydroxinator iQ Series (Hydroxinator iQ pH / PRO) และ Zodiac Ezi Salt iQ โครงสร้างแผงวงจรผลิตจากไฟเบอร์กลาสเกรดอุตสาหกรรม FR-4 หนา 1.6 มม. พร้อมชุบทองคำแท้ ENIG ป้องกันการกัดกร่อน โดดเด่นด้วย โมดูลชิป WiFi ความถี่ 2.4 GHz ในตัวพร้อมเกราะกำบังคลื่นแม่เหล็กไฟฟ้า (RF Shielding Can) และแผงเสาอากาศ PCB Antenna ยื่นออกด้านข้าง เชื่อมต่อแอปพลิเคชัน iAquaLink™ บนสมาร์ตโฟน (iOS และ Android) เพื่อควบคุมและตรวจสอบคุณภาพน้ำทางไกลได้แบบเรียลไทม์ ด้านบนติดตั้ง โมดูลจอแสดงผล LCD Dot-Matrix 16×4 ตัวอักษร (GDM1604B VER1.2 XIAMEN OCULAR) พร้อมชิปไดรเวอร์ COB 3 ตำแหน่ง ด้านข้างมี แบตเตอรี่สำรองเวลา RTC ชนิดกระดุม (BAT1) รักษาการตั้งค่าเวลาและโปรแกรมทำงานต่อเนื่องแม้ไฟดับ มั่นใจได้ในความแม่นยำ ทนทาน และความปลอดภัยสูงสุด 100%

แบบแปลนจำลองมิติวิศวกรรมโรงงาน Zodiac R0822300 (แผงวงจรควบคุม Next Gen พร้อม WiFi)[cite: 39]

ขนาด 102 × 152 mm (รวมเสา 110 mm) • ชิป WiFi 2.4 GHz • ถ่าน RTC • จอ GDM1604B
ZODIAC R0822300 NEXT GEN CONTROL PCBA (WITH WIFI) • FACTORY CAD PREVIEW (102 × 152 mm • GDM1604B) VIEW 1-A: REAR COMPONENT ELEVATION & 2.4 GHz WiFi MODULE ANTENNA WiFi 2.4G iAquaLink BAT1 RTC 3V 1 16 GDM1604B VER1.2 XIAMEN OCULAR RoHS U3 U2 U1 GDM1604B-FSW WiFi : 654439 V1507L2008 J2 (BUS) J1 Z V0807L2020 PCB WIDTH = 102.00 mm TOTAL WIDTH (W/ ANTENNA) = 110.00 mm 152.00 mm แผงวงจรด้านหลังตรงตามภาพจริง • ชิปไวไฟมีชีลด์ • ถ่าน RTC • จอ GDM1604B VIEW 1-B: 2.4 GHz WiFi IoT CLOUD & iAquaLink™ ECOSYSTEM R0822300 PCBA WiFi 2.4 GHz 802.11 b/g/n RTC ZODIAC eXO iQ 2.4 GHz RF HOME ROUTER iAquaLink™ CLOUD SERVER POOL OK 100% Cl BUILT-IN 2.4 GHz 802.11 b/g/n IoT WI-FI INTERFACE REAL-TIME REMOTE CONTROL & STATUS MONITORING VIA iAquaLink™ APP ควบคุมสระว่ายน้ำทางไกลผ่านมือถือ 24 ชม. • ปรับคลอรีน • เช็คอุณหภูมิ

จุดเด่นและประสิทธิภาพของแผงวงจรควบคุมไวไฟ Zodiac Next Gen R0822300[cite: 39]

ชิป WiFi ในตัว รองรับ iAquaLink™

ติดตั้งโมดูล WiFi ความถี่ 2.4 GHz ในตัวพร้อมเกราะกำบังโลหะ เชื่อมต่อระบบคลาวด์ iAquaLink ควบคุมเครื่องเกลือได้ทุกที่ทุกเวลาผ่านสมาร์ตโฟน

ถ่านสำรองเวลา RTC ป้องกันเวลาล้ม

มีถ่านกระดุมลิเธียม BAT1 สำหรับเลี้ยงวงจร Real-Time Clock นาฬิกาและรอบเวลาการทำงานของเครื่องเกลือจึงไม่ถูกรีเซ็ตแม้เกิดปัญหาไฟฟ้าดับ

โมดูลจอ LCD GDM1604B แท้โรงงาน

ผลิตโดย Xiamen Ocular มาตรฐาน RoHS ขับเคลื่อนด้วยไอซี COB 3 จุด ให้ความคมชัดสูง สู้แสงแดดได้ดี ทนต่ออุณหภูมิและความชื้นสูง

อะไหล่แท้ตรงรุ่น Zodiac eXO iQ Series

อะไหล่แท้รหัส R0822300 มาตรฐานโรงงาน Zodiac Fluidra รองรับตู้ควบคุม eXO iQ ทุกรุ่นและ Hydroxinator iQ เสียบใช้งานแทนของเดิมได้ทันที[cite: 39]

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications: SKU R0822300)[cite: 39]

Zodiac Genuine Part
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่ (Sticky Column) เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Manufacturer)
ZODIAC (Fluidra Group, Spain / Australia)[cite: 39]
รหัสสินค้า (SKU / Part Number)
R0822300[cite: 39]
ชื่อทางการค้า (Commercial Name)
R0822300 NEXT GEN CONTROL PCBA (WITH WIFI)[cite: 39]
ระบบเชื่อมต่อเครือข่ายไร้สาย (Wireless IoT Connectivity)
Wi-Fi 2.4 GHz 802.11 b/g/n พร้อมเสาอากาศ PCB ในตัว • เชื่อมต่อคลาวด์ iAquaLink™
โมดูลจอแสดงผล (LCD Screen Daughterboard)
GDM1604B VER1.2 XIAMEN OCULAR RoHS (16×4 Characters Dot-Matrix)
ระบบสำรองเวลา (Real-Time Clock Backup)
BAT1 ลิเธียม 3V ชนิดกระดุมเชื่อมขาบัดกรี (รักษานาฬิกาและรอบเวลาเมื่อไฟดับ)
มิติขนาดแผ่นวงจร (Board Physical Dimensions)
102 × 152 มม. (ความกว้างรวมเสาอากาศ WiFi ด้านข้าง 110 มม.) • หนา 1.6 มม.
ระยะห่างรูยึดสกรู (Mounting Centers PCD)
90.00 มม. (แนวนอน) × 140.00 มม. (แนวตั้ง) • 6 รูยึดชุบทองคำ ENIG
การเชื่อมต่อบอร์ดจ่ายไฟหลัก (Main Board Bus)
คอนเน็กเตอร์ J2 (บัสข้อมูลสื่อสารความเร็วสูง) + J1 (พอร์ตเสริม)
รหัสสกรีนและซีเรียลบนบอร์ด (Silkscreen & ID Codes)
V0807L2020 • V1507L2008 • WiFi: 654439 • โลโก้ Zodiac "Z"
แอปพลิเคชันมือถือที่รองรับ (Mobile Operating Systems)
Zodiac iAquaLink™ บนระบบปฏิบัติการ iOS (Apple) และ Android (Google Play)
เครื่องเกลือรุ่นที่รองรับ (Chlorinator Model Compatibility)
Zodiac eXO iQ (10/18/25/35), eXO iQ pH, eXO iQ PRO, Hydroxinator iQ, Ezi Salt iQ

ข้อแนะนำการติดตั้งและดูแลรักษาแผงวงจรควบคุมไวไฟ Zodiac R0822300[cite: 39]

  • การตัดกระแสไฟฟ้าก่อนติดตั้ง (Power Disconnection): ก่อนเปิดฝากล่องควบคุมเพื่อเปลี่ยนแผงวงจร R0822300 ต้องตัดเบรกเกอร์ไฟฟ้าหลักและถอดปลั๊กไฟ 240V ออกจากเต้ารับทุกครั้ง เพื่อความปลอดภัยสูงสุดจากอันตรายของไฟฟ้าแรงสูง[cite: 39]
  • การป้องกันความเสียหายจากไฟฟ้าสถิต (ESD Handling): หลีกเลี่ยงการใช้นิ้วสัมผัสโดนลายวงจรทองแดงหรือชิปประมวลผลโดยตรง ควรจับที่ขอบแผ่นปริ้นท์ หรือใช้สายรัดข้อมือป้องกันไฟฟ้าสถิตขณะติดตั้งบอร์ด
  • การระวังเสาอากาศ WiFi ด้านข้าง (Antenna Care): ขณะประกอบบอร์ดเข้ากับฝาหน้าตู้ควบคุม ต้องระวังไม่ให้เสาอากาศ PCB ที่ยื่นออกด้านซ้ายไปชนหรือบิดงอกับโครงพลาสติก เพื่อให้รับ-ส่งสัญญาณ WiFi ได้อย่างเสถียรสูงสุด
  • การตั้งค่าเชื่อมต่อแอปพลิเคชัน iAquaLink: หลังจากประกอบบอร์ดและจ่ายไฟเข้าตู้ ให้ใช้แอปพลิเคชัน iAquaLink บนมือถือ สแกนค้นหาเครือข่าย WiFi ของเครื่องเกลือ จากนั้นกรอกรหัส WiFi บ้าน 2.4 GHz เพื่อผูกอุปกรณ์เข้ากับระบบคลาวด์
  • การขันสกรูกราวด์ยึดบอร์ด: ขันสกรูยึดแผ่นวงจรทั้ง 6 จุดให้แน่นพอตึงมือ เพื่อให้แหวนทองคำ ENIG สัมผัสกับแชสซีส์โลหะของตู้ควบคุมอย่างสมบูรณ์ ช่วยป้องกันสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) ในระบบสื่อสาร
