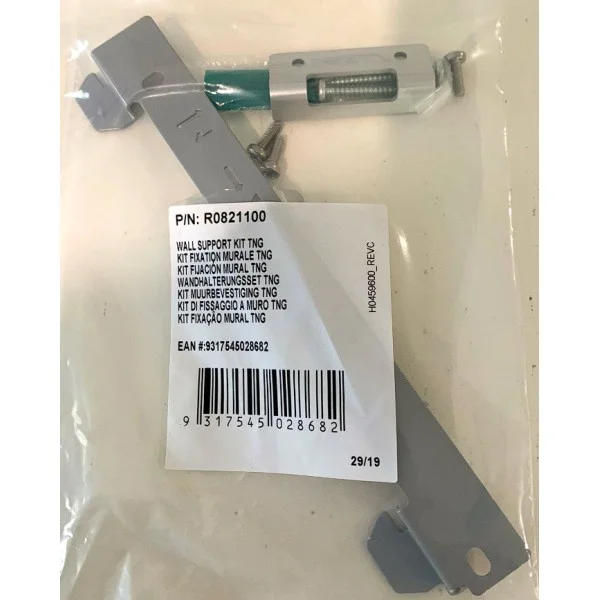

Name: R0821100 NEXT GEN WALL SUPPORT
Brand: Zodiac
SKU: R0821100
Price: 854.00 THB
Availability: PreOrder

ZODIAC GENUINE

ZODIAC FLUIDRA REPLACEMENT PARTS NEXT GEN WALL SUPPORT KIT (TNG) • SLIDE-LOCK MOUNT BRAND: ZODIAC | SKU: R0821100

R0821100 ชุดขายึดผนังกล่องควบคุมเครื่องเกลือ Zodiac Next Gen Wall Support Kit TNG พร้อมหลอดระดับน้ำและพุกสกรูติดตั้ง (Zodiac eXO iQ / Hydroxinator iQ / GenSalt OT) อะไหล่แท้ (Sku: R0821100)

ชุดขายึดผนังกล่องควบคุมเครื่องผลิตคลอรีนจากเกลือรุ่นใหม่ Zodiac รหัส R0821100 (WALL SUPPORT KIT TNG / Kit Fixation Murale TNG)[cite: 38] ผลิตภัณฑ์อะไหล่แท้มาตรฐานสูงสุดนำเข้าจากเครือ Fluidra (Zodiac Pool Care)[cite: 39] ออกแบบทางวิศวกรรมเฉพาะเพื่อทำหน้าที่เป็น โครงสร้างแผ่นเหล็กรับน้ำหนักและยึดล็อกตู้ควบคุมติดผนังห้องเครื่องสระว่ายน้ำ (Heavy-Duty Controller Mounting Bracket & Slide-Lock Support) สำหรับตู้คอนโทรลเลอร์เจเนอเรชันใหม่แพลตฟอร์ม TNG (The Next Generation) ครอบคลุมเครื่องผลิตคลอรีนเกลือตระกูล Zodiac eXO Series (eXO iQ, eXO iQ pH, eXO iQ PRO), Zodiac GenSalt OT, GenSalt OE, MagnaPool Hydroxinator iQ (Hydroxinator iQ pH / PRO) และ Zodiac Ezi Salt Series ตัวแผ่นเพลทยึดผลิตจากเหล็กกล้าชุบสังกะสีและเคลือบสีฝุ่นอีพ็อกซี่หนากันสนิม (Corrosion-Resistant Powder Coated Steel) ความหนา 2.0 มม. แข็งแรงทนทาน ออกแบบกลไกการล็อกแบบ Slide-to-Right Interlocking System เพียงยกตู้เกี่ยวเข้ากับเขี้ยวปีกบน-ล่างแล้วเลื่อนสไลด์ไปทางขวา กล่องควบคุมจะเข้าล็อกแน่นหนา ป้องกันการตกหล่นได้อย่างปลอดภัย 100% ภายในชุดติดตั้งประกอบด้วย 1) แผ่นขายึดหลักพร้อมปั๊มลูกศรระบุทิศทาง "UP"[cite: 38] 2) หลอดระดับน้ำ (Built-in Spirit Level Vial) ช่วยตั้งระดับแนวราบได้อย่างเที่ยงตรงขณะเจาะผนัง[cite: 38] 3) พุกพลาสติกไนลอนเจาะผนัง Ø 7 มม. 2 ตัว 4) สกรูสแตนเลสสตีลยึดผนัง 2 ตัว และ 5) สกรูล็อกนิรภัยป้องกันการขยับ[cite: 38] ช่วยให้การติดตั้งตู้ควบคุมระบบเกลือสะดวกรวดเร็ว ได้ระนาบสวยงาม และมั่นคงปลอดภัยสูงสุดตลอดอายุการใช้งาน

แบบแปลนจำลองมิติวิศวกรรมโรงงาน Zodiac R0821100 (ชุดขายึดผนังกล่องควบคุม Next Gen TNG)[cite: 38, 39]

สแปนขายึด 260 mm • ระบบสไลด์ล็อก • หลอดระดับน้ำในตัว • พุกสกรูครบเซ็ต[cite: 38]

คลิกขยายรูปวาด 1400×1400px

จุดเด่นและประสิทธิภาพของชุดขายึดผนัง Zodiac Next Gen R0821100

ระบบ Slide-to-Right ยึดล็อกมั่นคง

กลไกแขวนตู้คอนโทรลเลอร์แล้วสไลด์ไปทางขวาเพื่อเข้าล็อกสลักอย่างแม่นยำ รับน้ำหนักตู้ควบคุมได้มั่นคง ไร้การโยกคลอนหรือตกหล่น

หลอดระดับน้ำในชุด ได้ระนาบเป๊ะ

มีหลอดระดับน้ำ (Spirit Level Vial) ให้ในเซ็ต ช่วยให้ช่างติดตั้งมาร์คตำแหน่งเจาะรูได้ระดับแนวราบอย่างเที่ยงตรงโดยไม่ต้องพกพาตลับระดับน้ำ[cite: 38]

เหล็กกล้าชุบกัลวาไนซ์เคลือบสีฝุ่น

ผลิตจากเหล็กกล้าหนา 2.0 มม. ชุบสังกะสีกันสนิมและเคลือบสีฝุ่นทนทานต่อความชื้น ไอเกลือ และสารเคมีในห้องเครื่องสระว่ายน้ำได้อย่างดีเยี่ยม

อะไหล่แท้ครบชุดพร้อมติดตั้งทันที

ชุดสมบูรณ์นำเข้าจากโรงงาน บรรจุทั้งแผ่นเพลทขายึด หลอดระดับน้ำ พุกไนลอน 7 มม. และสกรูสแตนเลส พร้อมติดตั้งใช้งานได้ทันที[cite: 38]

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications: SKU R0821100)

Zodiac Genuine Part

* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่ (Sticky Column) เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)	รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Manufacturer)	ZODIAC (Fluidra Group, Spain / Australia)[cite: 39]
รหัสสินค้า (SKU / Part Number)	`R0821100`[cite: 38, 39]
รหัสสากลและบาร์โค้ด (EAN / Part Label)	EAN: 9317545028682 • Model Code: H0459600_REVC[cite: 38]
ชื่อทางการค้า (Commercial Name)	WALL SUPPORT KIT TNG (ชุดขายึดผนังกล่องควบคุม Next Gen)[cite: 38, 39]
มิติขนาดแผ่นขายึด (Overall Bracket Dimensions)	ความยาว 260.00 มม. • ปีกบนกว้าง 170.00 มม. • ความกว้างลำตัว 68.00 มม. • หนา 2.0 มม.
ระยะห่างรูเจาะยึดผนัง (Mounting Hole Pitch)	180.00 มม. (Center-to-Center สล็อตเจาะพุกบน-ล่าง)
กลไกการล็อกตู้ควบคุม (Mounting & Locking Method)	Slide-to-Right Interlocking System (สวมแขวนแล้วเลื่อนสไลด์ไปทางขวา)
อุปกรณ์ตั้งระนาบในชุด (Integrated Leveling Tool)	หลอดระดับน้ำฟองอากาศสีเขียวแบบถอดได้ (Removable Green Spirit Level Vial)[cite: 38]
วัสดุโครงสร้าง (Material & Surface Finish)	เหล็กกล้าชุบสังกะสีกัลวาไนซ์ เคลือบสีฝุ่นอีพ็อกซี่เทากันสนิม ทนไอเกลือและ UV
รายการอุปกรณ์ในชุด (Kit Package Contents)	แผ่นขายึด TNG 1 ชิ้น + หลอดระดับน้ำ 1 ชิ้น + พุกไนลอน 7 mm 2 ตัว + สกรูสแตนเลส 3 ตัว[cite: 38]
ขนาดดอกสว่านเจาะผนัง (Drill Bit Size)	ดอกสว่านเจาะคอนกรีตขนาด Ø 7.00 มม. (7 mm Masonry Drill Bit)
เครื่องเกลือรุ่นที่รองรับ (Chlorinator Model Compatibility)	Zodiac eXO, eXO iQ, eXO iQ pH, eXO iQ PRO, GenSalt OT/OE, Hydroxinator iQ, Ezi Salt

ข้อแนะนำการติดตั้งและดูแลรักษาชุดขายึดผนัง Zodiac R0821100

การตรวจสอบทิศทางติดตั้ง (UP Direction): ขณะทาบแผ่นขายึดกับผนังห้องเครื่อง ต้องสังเกตให้ลูกศรปั๊มนูนและคำว่า "UP" ชี้ขึ้นด้านบนเสมอ เพื่อให้เขี้ยวปีกสไลด์ล็อกอยู่ในมุมที่ถูกต้องสำหรับการสไลด์ล็อกตู้ควบคุม[cite: 38]
การใช้หลอดระดับน้ำตั้งระนาบ (Level Alignment): เสียบหลอดระดับน้ำสีเขียวเข้ากับร่องคลิปด้านบน ปรับแผ่นขายึดจนกระทั่งฟองอากาศอยู่กึ่งกลางเส้นขีดคู่ จากนั้นใช้ดินสอมาร์คตำแหน่งรูเจาะ 2 จุดบนผนัง[cite: 38]
การเจาะผนังและฝังพุก: ใช้สว่านกระแทกพร้อมดอกสว่านเจาะปูนขนาด 7 มม. เจาะลึกประมาณ 45 - 50 มม. ทำความสะอาดฝุ่นในรู แล้วตอกพุกไนลอนสีเขียวทั้ง 2 ตัวให้เสมอกับผิวผนัง
ขั้นตอนการสไลด์ล็อกตู้ควบคุม (Slide to Right): ขันสกรูยึดแผ่นเพลทเข้ากับพุกให้แน่น ยกตู้คอนโทรลเลอร์ Zodiac สวมเขี้ยวหลังตู้เข้ากับปีกของขายึด แล้วเลื่อนสไลด์ตู้ไปทางขวาจนสุด จากนั้นขันสกรูล็อกนิรภัยที่มุมล่างขวาเพื่อป้องกันการเลื่อนหลุด[cite: 38]
ระยะความสูงที่เหมาะสมตามมาตรฐานความปลอดภัย: ควรติดตั้งตู้คอนโทรลเลอร์ให้สูงจากพื้นอย่างน้อย 1.5 เมตร และอยู่ห่างจากขอบสระว่ายน้ำอย่างน้อย 3.5 เมตร ในบริเวณที่มีหลังคาคลุมหรือร่มเงา อากาศถ่ายเทสะดวก ไม่โดนฝนสาดโดยตรง
