Home > Spare Parts > อะไหล่ปั๊ม Hayward Super Pump > No.17c SPX2615C ใบพัดปั๊ม [Impeller] SUPER Pump 1.5 HP - เทียบตามปั๊ม

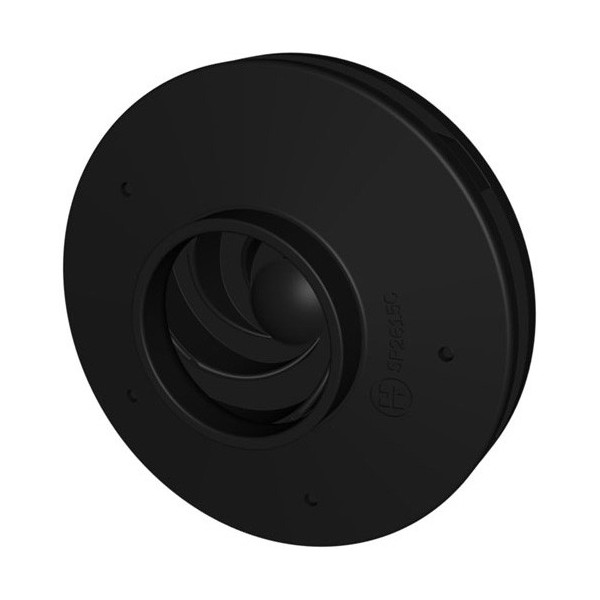

No.17c SPX2615C ใบพัดปั๊ม [Impeller] SUPER Pump 1.5 HP - เทียบตามปั๊ม - 1 View larger

No.17c SPX2615C ใบพัดปั๊ม [Impeller] SUPER Pump 1.5 HP - เทียบตามปั๊ม

Hayward

SPX2615C

10011498

New product

2026-12-25

Instock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿2,905.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

No.17c SPX2615C ใบพัดปั๊ม [Impeller] SUPER Pump 1.5 HP - เทียบตามปั๊ม

Hayward SPX2615C Super Pump Impeller 1.5 HP Background
HAYWARD GENUINE REPLACEMENT PARTS (USA) CLOSED-VANE IMPELLER 1.5 HP FULL-RATE (2.0 THP) DIAGRAM REF: No. 17c | SKU: SPX2615C | OEM FACTORY

Hayward No.17c SPX2615C ใบพัดปั๊มน้ำ Impeller Super Pump 1.5 HP [ใบพัดชนิดปิด Closed Vane ขนาด Ø 4.56" (116 mm) แกนทองเหลือง 7/16"-20 สำหรับมอเตอร์ 1.5 HP Full-Rate / 2.0 HP Max-Rate]

อะไหล่แท้มาตรฐานโรงงานผู้ผลิต Hayward Pool Products (USA) ใบพัดปั๊มน้ำสระว่ายน้ำชลศาสตร์กำลังสูง รหัส SPX2615C (Impeller หมายเลขผังอะไหล่ No. 17c หรือรหัสหล่อขึ้นรูปตัวเรือน SP-2615-C / SP2615C) ผลิตขึ้นรูปด้วยวัสดุวิศวกรรมเทอร์โมพลาสติก Noryl® เสริมใยแก้ว (Glass-Reinforced Polymer) สีดำด้าน ผิวเรียบมัน ทนทานต่อการกัดเซาะของเม็ดทราย คลอรีนเข้มข้น และระบบน้ำเกลือ 100% สัดส่วนโครงสร้างตรงตามมาตรฐานโรงงาน: เส้นผ่านศูนย์กลางภายนอก 4.56 นิ้ว (116 มม.), ความกว้างร่องใบพัดภายใน (Vane Width ID) 5/16 นิ้ว (8.0 มม.), ปากทางดูดน้ำ (Inlet Eye OD) 2.1 นิ้ว (53.3 มม.), ความหนารวมขอบใบพัด (Impeller Width OD) 3/4 นิ้ว (19 มม.), ความสูงรวม 2.50 นิ้ว (63.5 มม.) และ แกนเพลาทองเหลืองแท้ (Brass Shaft Hub) ขนาดเส้นผ่านศูนย์กลางภายนอก 11/16 นิ้ว (17.5 มม.) ความยาวแกนเพลา 15/16 นิ้ว (23.8 มม.) ฝังเกลียวในมาตรฐาน 7/16"-20 UNF-2B พร้อมบ่ารับสปริงแมคคานิคอลซีลขนาด 1-3/8 นิ้ว (35 มม.) ขันล็อกแน่นสนิทกับเพลามอเตอร์มาตรฐาน NEMA 56J ปราศจากการแกว่งตัว หมุนปั่นสร้างแรงดูดสุญญากาศและแรงดันน้ำได้เต็มพิกัด สำหรับปั๊มสระว่ายน้ำ Hayward Super Pump® (SP1611X15, SP2610X15 Full-Rate, SP1615X20, SP2615X20 Max-Rate), Super II® (SP3015X20), MaxFlo™ (SP2815X20)

แบบแปลนจำลองมิติขนาดทางวิศวกรรมตามสเปกโรงงาน (Engineering Blueprint & 1.5 HP Impeller Specs)

มิติตามแบบโรงงาน: ใบพัด 4.56" (116 mm) | ปากดูด 2.1" (53.3 mm) | ร่องกว้าง 5/16" (8.0 mm) | แกนทองเหลือง 11/16"
SIDE ELEVATION: 1.5 HP (SPX2615C) mm / in BRASS 4.56 in (116 mm) 2.1 in (53.3 mm) 3/4 in (19mm) แกน OD = 11/16" 2.50 in (63.5 mm) มิติตามแบบโรงงาน: กว้าง 4.56" • ปาก 2.1" • สูง 2.50" • ร่องกว้าง 5/16" • สำหรับรุ่น 1.5 HP Full Rate INTERNAL CUTAWAY & THREAD (mm) น้ำเข้าสู่กังหัน 1.5 HP 7/16"-20 บ่ารับสปริงซีล 1-3/8" (SPX1600Z2) ร่อง 5/16" (8mm) สลัดน้ำแรงดันสูงเข้าสู่ดิฟฟิวเซอร์ SPX2600B / SPX1616B คำแนะนำการประกอบจากวิศวกรโรงงาน: • ล็อกเพลามอเตอร์ด้านท้ายก่อนหมุนเกลียวใบพัดเข้าแกน • เกลียวขวามาตรฐาน หมุนตามเข็มนาฬิกาเพื่อขันแน่น ห้ามใช้คีมบีบขอบใบพัดเด็ดขาด (ป้องกันใบพัดเสียศูนย์) HAYWARD IMPELLER (SPX2615C) • 4.56" OD x 2.50" H x 2.1" EYE • VANE 5/16" • THREAD 7/16"-20

จุดเด่นและประสิทธิภาพของใบพัดปั๊ม Hayward SPX2615C (1.5 HP)

ร่องกว้าง 5/16" อัตราไหล 1.5 HP เต็ม

ช่องทางเดินน้ำกว้าง 8.0 mm (5/16") ขับเคลื่อนปริมาตรน้ำได้มหาศาล เพิ่มแรงดันส่งน้ำ (Total Dynamic Head) สำหรับระบบกรองสระว่ายน้ำขนาดใหญ่

Noryl® เสริมใยแก้ว ทนเคมีและเกลือ

ผลิตจากเรซินเทอร์โมพลาสติก Noryl เสริมใยแก้ว แข็งแกร่ง ทนทานต่อการขัดสีของทราย ไม่กรอบแตกจากสารเคมีคลอรีนเข้มข้น โอโซน และสระระบบเกลือ 100%

แกนทองเหลืองแท้ 7/16"-20

แกนเพลาฝังบูชเกลียวในทองเหลืองแท้ยาว 15/16" ล็อกเข้ากับเพลามอเตอร์ 56J ได้แม่นยำ เกลียวไม่หวาน ไม่รูด และหมุนสมดุลไร้การสั่นคลอน

บ่ารับสปริงซีล 1-3/8" แนบสนิท

ด้านหลังของใบพัดออกแบบบ่ารับหน้าสัมผัสสปริงซีลขนาด 1-3/8" (35 mm) รองรับแมคคานิคอลซีล SPX1600Z2 ป้องกันน้ำรั่วซึมเข้ามอเตอร์ได้อย่างสมบูรณ์แบบ

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Hayward Genuine OEM Parts
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Brand)
Hayward Pool Products (USA Standard OEM)
รหัสสินค้า (Part Number)
SPX2615C (หมายเลขหล่อขึ้นรูป: SP-2615-C, SP2615C, 5110-10D, HAY-101-2055)
ตำแหน่งในผังอะไหล่ (Diagram Ref)
No. 17c (ใบพัดปั๊มน้ำ / Closed-Face Impeller 1.5 HP Full-Rate / 2.0 HP Max-Rate)
ขนาดกำลังมอเตอร์ที่รองรับ (Horsepower Range)
1.5 HP Full-Rated (1.5 OHP) หรือ 2.0 HP Max-Rated (2.0 THP)
เส้นผ่านศูนย์กลางภายนอก (Impeller OD)
4.56 นิ้ว (4-9/16" / 116 มม. ± 0.5 mm)
ขนาดปากทางดูด (Inlet Eye OD)
2.1 นิ้ว (53.3 มม.)
ความกว้างร่องใบพัดภายใน (Vane Width ID)
5/16 นิ้ว (0.31" / 7.9 - 8.0 มม. กว้างที่สุดในกลุ่มปั๊มมาตรฐาน)
ความหนารวมขอบใบพัด (Impeller Width OD)
3/4 นิ้ว (0.75" / 19.0 มม.)
ขนาดแกนเพลาทองเหลืองและบ่าซีล
แกน OD 11/16" (17.5 mm) × เกลียวใน 7/16"-20 UNF | บ่ารับสปริงซีล OD 1-3/8" (35 mm)
รุ่นปั๊มที่รองรับการใช้งาน (Compatibility)
Hayward Super Pump® (SP1611X15, SP2610X15 Full-Rate, SP1615X20, SP2615X20 Max-Rate), Super II® (SP3015X20), MaxFlo™ (SP2815X20)
สภาพสินค้าและการรับประกัน
อะไหล่แท้เบิกศูนย์ Hayward OEM Genuine 100% บรรจุกล่องมาตรฐานพร้อมจัดส่งด่วน

รายการอะไหล่ในผังที่ทำงานร่วมกับใบพัดปั๊ม 1.5 HP (Mating Parts Cross-Reference)

ผังอะไหล่รหัสอะไหล่ (Part No.)ชื่อชิ้นส่วนอะไหล่ (Part Name)ความสัมพันธ์กับ SPX2615C
No. 17c ★SPX2615Cใบพัดปั๊มน้ำ Impeller 1.5 HP Full / 2.0 HP Max (ชิ้นนี้)หัวใจหลักหมุนปั่นสร้างแรงดันน้ำ 1.5 HP
No. 15a / 15bSPX2600B / SPX1616Bฝาครอบใบพัดปั๊ม (Diffuser)ครอบตัวใบพัดเพื่อรีดและผันน้ำ
No. 10bSPX1600Z2 / SPX1600Z2VITชาร์ปซีลแมคคานิคอลเพลา 5/8" (Mechanical Seal)สปริงโรตารี่กดแนบบนบ่าคอหลังใบพัด (1-3/8")
No. 16a / 16bSPX2600E5 / SPX1611E5แป้นคอ (Seal Plate Super Pump)ผนังหลังห้องใบพัดรองรับเบ้าซีล
No. 3SPX1600Rซีลฝารีดน้ำ (Diffuser Gasket)ซีลปากทางดูดหน้าใบพัดกันน้ำวนย้อน

ข้อแนะนำทางวิศวกรรมในการติดตั้งและดูแลรักษาใบพัดปั๊ม Hayward SPX2615C (1.5 HP)

1. การเลือกขนาดกำลังมอเตอร์ที่ถูกต้อง (HP Sizing Match): ใบพัดรหัส SPX2615C มีขนาดเส้นผ่านศูนย์กลาง 4.56 นิ้ว (116 มม.) และร่องใบพัดกว้าง 5/16 นิ้ว (8.0 มม.) ออกแบบสำหรับมอเตอร์ 1.5 HP Full-Rated (SP1611X15 / SP2610X15) หรือ 2.0 HP Max-Rated (SP1615X20 / SP2615X20) ห้ามนำไปใส่กับมอเตอร์ขนาด 1.0 HP หรือ 3/4 HP เพราะจะทำให้มอเตอร์รับภาระโหลดเกินพิกัด (Overload) เกิดความร้อนสะสมและเบรกเกอร์ตัดวงจร
2. วิธีการถอดและประกอบใบพัดอย่างถูกต้อง (Proper Removal & Installation): ให้ถอดฝาครอบท้ายมอเตอร์และใช้ประแจปากตายขนาด 7/16" ล็อกรอยบากแกนเพลามอเตอร์ให้อยู่กับที่ จากนั้นใช้มือเปล่าจับตัวใบพัดหมุนทวนเข็มนาฬิกาเพื่อคลายออก และหมุนตามเข็มนาฬิกาเพื่อขันเข้า ห้ามใช้คีมล็อกจับบีบขอบใบพัด Noryl เด็ดขาด เพื่อป้องกันขอบบิ่นแตกร้าวและเสียศูนย์ถ่วง
3. เปลี่ยนแมคคานิคอลซีลเพลาใหม่เสมอ (Always Replace Shaft Seal): ทุกครั้งที่มีการถอดเปลี่ยนใบพัด แนะนำให้เปลี่ยนชุดแมคคานิคอลซีลตัวใหม่ (SPX1600Z2 สำหรับน้ำคลอรีน หรือ SPX1600Z2VIT สำหรับสระระบบเกลือ) ควบคู่กันเสมอ เพื่อป้องกันการรั่วซึมตามแนวเพลามอเตอร์
4. การตรวจเช็กสิ่งอุดตันในร่องใบพัด (Clean Vane Passages): หากแรงดันน้ำตกหรือปั๊มดูดน้ำไม่ขึ้น ให้ตรวจดูช่องร่องใบพัดทั้ง 6 ครีบว่ามีเศษหิน ใบไม้ หรือเส้นผมเข้าไปติดขัดหรือไม่ ให้ใช้ลวดปลายงอเขี่ยออกอย่างระมัดระวังโดยไม่ทำให้ขอบร่องพลาสติกเกิดรอยบิ่น
