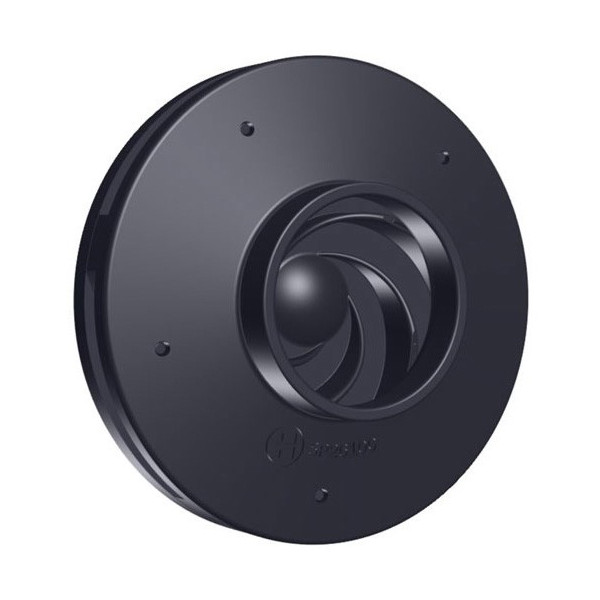

No.17b SPX2610C ใบพัดปั๊ม [Impeller] SUPER Pump 1 HP - เทียบตามปั๊ม

Hayward SPX2610C Super Pump Impeller 1 HP Background
HAYWARD GENUINE REPLACEMENT PARTS (USA) CLOSED-VANE IMPELLER 1.0 HP FULL-RATE (1.5 THP) DIAGRAM REF: No. 17b | SKU: SPX2610C | OEM FACTORY

Hayward No.17b SPX2610C ใบพัดปั๊มน้ำ Impeller Super Pump 1 HP [ใบพัดชนิดปิด Closed Vane ขนาด Ø 4-3/8" (111 mm) แกนทองเหลือง 7/16"-20 สำหรับมอเตอร์ 1.0 HP Full-Rate / 1.5 HP Max-Rate]

อะไหล่แท้มาตรฐานโรงงานผู้ผลิต Hayward Pool Products (USA) ใบพัดปั๊มน้ำสระว่ายน้ำชลศาสตร์กำลังสูง รหัส SPX2610C (Impeller หมายเลขผังอะไหล่ No. 17b หรือรหัสหล่อขึ้นรูปตัวเรือน SP-2610-C / SP2610C) ผลิตขึ้นรูปด้วยวัสดุวิศวกรรมเทอร์โมพลาสติก Noryl® เสริมใยแก้ว (Glass-Reinforced Polymer) สีดำด้าน ผิวเรียบมัน ทนทานต่อการกัดเซาะของเม็ดทราย ทนคลอรีนเข้มข้น และระบบน้ำเกลือ 100% ออกแบบใบพัดชนิดปิด (Closed-Face Impeller) ตามสเปกจริงของโรงงาน: เส้นผ่านศูนย์กลางภายนอก 4-3/8 นิ้ว (4.38" / 111 มม.), ความกว้างร่องใบพัดภายใน (Vane Width ID) 1/4 นิ้ว (6.4 มม.), ปากทางดูดน้ำ (Inlet Eye OD) 2.0 - 2.1 นิ้ว (50.8 - 53.3 มม.), ความหนารวมขอบใบพัด (Impeller Width OD) 11/16 นิ้ว (17.5 มม.), ความสูงรวม 2.45 นิ้ว (62 มม.) และ แกนเพลาทองเหลืองแท้ (Brass Shaft Hub) ขนาดเส้นผ่านศูนย์กลางภายนอก 11/16 นิ้ว (17.5 มม.) ความยาวแกนเพลา 15/16 นิ้ว (23.8 มม.) ฝังเกลียวในมาตรฐาน 7/16"-20 UNF-2B พร้อมบ่ารับสปริงแมคคานิคอลซีลขนาด 1-3/8 นิ้ว (35 มม.) ขันล็อกแน่นสนิทกับเพลามอเตอร์มาตรฐาน NEMA 56J ปราศจากการแกว่งตัว หมุนปั่นสร้างแรงดูดสุญญากาศและแรงดันน้ำได้ต่อเนื่อง ทำงานร่วมกับดิฟฟิวเซอร์ SPX2600B (No. 15a) และชาร์ปซีล SPX1600Z2 / SPX1600Z2VIT (No. 10b) สำหรับปั๊มสระว่ายน้ำ Hayward Super Pump® (SP1607X10, SP2607X10 Full-Rate, SP1610X15, SP2610X15 Max-Rate), Super II® (SP3007X10, SP3010X15), MaxFlo™ (SP2807X10, SP2810X15) และ Power-Flo II/III

แบบแปลนจำลองมิติขนาดทางวิศวกรรมตามสเปกโรงงาน (Engineering Blueprint & 1 HP Impeller Specs)

มิติตามแบบโรงงาน: ใบพัด 4-3/8" (111 mm) | ปากดูด 2" (50.8 mm) | ร่องกว้าง 1/4" (6.4 mm) | แกนทองเหลือง 11/16"
SIDE ELEVATION: 1.0 HP (SPX2610C) mm / in BRASS 4-3/8 in (111 mm) 2.0" (50.8 mm) 11/16 in แกน OD = 11/16" 2.45 in (62 mm) มิติตามแบบโรงงาน: กว้าง 4-3/8" • ปาก 2.0" • สูง 2.45" • ร่องกว้าง 1/4" • สำหรับรุ่น 1.0 HP Full Rate INTERNAL CUTAWAY & THREAD (mm) น้ำเข้าสู่กังหัน 1 HP 7/16"-20 บ่ารับสปริงซีล 1-3/8" (SPX1600Z2) ร่อง 1/4" (6.4mm) สลัดน้ำแรงดันสูงเข้าสู่ดิฟฟิวเซอร์ SPX2600B คำแนะนำการประกอบจากวิศวกรโรงงาน: • ล็อกเพลามอเตอร์ด้านท้ายก่อนหมุนเกลียวใบพัดเข้าแกน • เกลียวขวามาตรฐาน หมุนตามเข็มนาฬิกาเพื่อขันแน่น ห้ามใช้คีมบีบขอบใบพัดเด็ดขาด (ป้องกันใบพัดเสียศูนย์) HAYWARD IMPELLER (SPX2610C) • 4-3/8" OD x 2.45" H x 2" EYE • VANE 1/4" • THREAD 7/16"-20

จุดเด่นและประสิทธิภาพของใบพัดปั๊ม Hayward SPX2610C (1.0 HP)

ร่องกว้าง 1/4" อัตราไหล 1 HP เต็ม

ช่องทางเดินน้ำกว้าง 6.4 mm (1/4") ขับเคลื่อนปริมาตรน้ำได้มากกว่ารุ่น 3/4 HP เพิ่มแรงดันส่งน้ำ (Total Dynamic Head) สำหรับระบบกรองสระว่ายน้ำขนาดกลางถึงใหญ่

Noryl® เสริมใยแก้ว ทนเคมีและเกลือ

ผลิตจากเรซินเทอร์โมพลาสติก Noryl เสริมใยแก้ว แข็งแกร่ง ทนทานต่อการขัดสีของทราย ไม่กรอบแตกจากสารเคมีคลอรีนเข้มข้น โอโซน และสระระบบเกลือ 100%

แกนทองเหลืองแท้ 7/16"-20

แกนเพลาฝังบูชเกลียวในทองเหลืองแท้ยาว 15/16" ล็อกเข้ากับเพลามอเตอร์ 56J ได้แม่นยำ เกลียวไม่หวาน ไม่รูด และหมุนสมดุลไร้การสั่นคลอน

บ่ารับสปริงซีล 1-3/8" แนบสนิท

ด้านหลังของใบพัดออกแบบบ่ารับหน้าสัมผัสสปริงซีลขนาด 1-3/8" (35 mm) รองรับแมคคานิคอลซีล SPX1600Z2 ป้องกันน้ำรั่วซึมเข้ามอเตอร์ได้อย่างสมบูรณ์แบบ

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Hayward Genuine OEM Parts
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Brand)
Hayward Pool Products (USA Standard OEM)
รหัสสินค้า (Part Number)
SPX2610C (หมายเลขหล่อขึ้นรูป: SP-2610-C, SP2610C, 5110-10C, HAY-101-2054)
ตำแหน่งในผังอะไหล่ (Diagram Ref)
No. 17b (ใบพัดปั๊มน้ำ / Closed-Face Impeller 1.0 HP Full-Rate / 1.5 HP Max-Rate)
ขนาดกำลังมอเตอร์ที่รองรับ (Horsepower Range)
1.0 HP Full-Rated (1.0 OHP) หรือ 1.5 HP Max-Rated (1.5 THP)
เส้นผ่านศูนย์กลางภายนอก (Impeller OD)
4-3/8 นิ้ว (4.38" / 111 มม. ± 0.5 mm)
ขนาดปากทางดูด (Inlet Eye OD)
2.0 นิ้ว (50.8 มม.)
ความกว้างร่องใบพัดภายใน (Vane Width ID)
1/4 นิ้ว (0.25" / 6.35 - 6.4 มม. กว้างกว่ารุ่น 3/4 HP)
ความหนารวมขอบใบพัด (Impeller Width OD)
11/16 นิ้ว (0.69" / 17.5 มม.)
ขนาดแกนเพลาทองเหลืองและบ่าซีล
แกน OD 11/16" (17.5 mm) × เกลียวใน 7/16"-20 UNF | บ่ารับสปริงซีล OD 1-3/8" (35 mm)
รุ่นปั๊มที่รองรับการใช้งาน (Compatibility)
Hayward Super Pump® (SP1607X10, SP2607X10 Full-Rate, SP1610X15, SP2610X15 Max-Rate), Super II® (SP3007X10, SP3010X15), MaxFlo™ (SP2807X10, SP2810X15) และ Power-Flo II/III
สภาพสินค้าและการรับประกัน
อะไหล่แท้เบิกศูนย์ Hayward OEM Genuine 100% บรรจุกล่องมาตรฐานพร้อมจัดส่งด่วน

รายการอะไหล่ในผังที่ทำงานร่วมกับใบพัดปั๊ม 1.0 HP (Mating Parts Cross-Reference)

ผังอะไหล่รหัสอะไหล่ (Part No.)ชื่อชิ้นส่วนอะไหล่ (Part Name)ความสัมพันธ์กับ SPX2610C
No. 17b ★SPX2610Cใบพัดปั๊มน้ำ Impeller 1.0 HP Full / 1.5 HP Max (ชิ้นนี้)หัวใจหลักหมุนปั่นสร้างแรงดันน้ำ 1 HP
No. 15aSPX2600Bฝาครอบใบพัดปั๊ม (Diffuser 3/4 - 1.5 HP)ครอบตัวใบพัดเพื่อรีดและผันน้ำ
No. 10bSPX1600Z2 / SPX1600Z2VITชาร์ปซีลแมคคานิคอลเพลา 5/8" (Mechanical Seal)สปริงโรตารี่กดแนบบนบ่าคอหลังใบพัด (1-3/8")
No. 16aSPX2600E5แป้นคอ (Seal Plate Super Pump 3/4 - 1.5 HP)ผนังหลังห้องใบพัดรองรับเบ้าซีล
No. 3SPX1600Rซีลฝารีดน้ำ (Diffuser Gasket)ซีลปากทางดูดหน้าใบพัดกันน้ำวนย้อน

ข้อแนะนำทางวิศวกรรมในการติดตั้งและดูแลรักษาใบพัดปั๊ม Hayward SPX2610C (1.0 HP)

1. ความแตกต่างระหว่าง SPX2610C และ SPX2607C (HP Sizing Verification): ใบพัดรหัส SPX2610C มีขนาดเส้นผ่านศูนย์กลาง 4-3/8 นิ้ว (111 มม.) และร่องใบพัดกว้าง 1/4 นิ้ว (6.4 มม.) ซึ่งมีขนาดใหญ่กว่ารุ่น 3/4 HP (SPX2607C ขนาด 4.25" / ร่อง 4.8 มม.) ออกแบบสำหรับมอเตอร์ 1.0 HP Full-Rate หรือ 1.5 HP Max-Rate ห้ามนำไปใส่กับมอเตอร์ 3/4 HP เพราะจะทำให้มอเตอร์รับภาระโหลดเกินพิกัดและตัดการทำงานจากความร้อนสะสม
2. วิธีการถอดและประกอบใบพัดอย่างปลอดภัย (Proper Removal & Installation): ให้ถอดฝาครอบท้ายมอเตอร์และใช้ประแจปากตายขนาด 7/16" ล็อกรอยบากแกนเพลามอเตอร์ให้อยู่กับที่ จากนั้นใช้มือเปล่าจับตัวใบพัดหมุนทวนเข็มนาฬิกาเพื่อคลายออก และหมุนตามเข็มนาฬิกาเพื่อขันเข้า ห้ามใช้คีมล็อกหรือประแจจับบีบขอบใบพัด Noryl เด็ดขาด เพื่อป้องกันขอบบิ่นแตกร้าวและเสียสมดุลชลศาสตร์
3. เปลี่ยนแมคคานิคอลซีลใหม่ทุกครั้ง (Always Replace Shaft Seal): ทุกครั้งที่มีการถอดเปลี่ยนใบพัด แนะนำให้เปลี่ยนชุดแมคคานิคอลซีลเพลาตัวใหม่เสมอ (รหัส SPX1600Z2 สำหรับน้ำคลอรีน หรือ SPX1600Z2VIT สำหรับสระระบบเกลือ) เพราะสปริงซีลตัวเดิมอาจล้าตัวและทำให้เกิดการรั่วซึมตามแนวเพลาหลังประกอบกลับ
4. การตรวจเช็กสิ่งอุดตันในร่องใบพัด (Clean Vane Passages): หากสังเกตว่าแรงดันน้ำตกหรือปั๊มสูญเสียแรงส่งน้ำ ให้ตรวจสอบช่องร่องใบพัดว่ามีเศษหิน กิ่งไม้ หรือเส้นผมเข้าไปติดขัดหรือไม่ ให้ใช้ลวดปลายงอหรือคีมปากจิ้งจกเขี่ยเศษขยะออกอย่างระมัดระวัง
