แบบแปลนจำลองมิติขนาดทางวิศวกรรมตามรูปทรงจริง (Engineering Blueprint & True Impeller Specs)

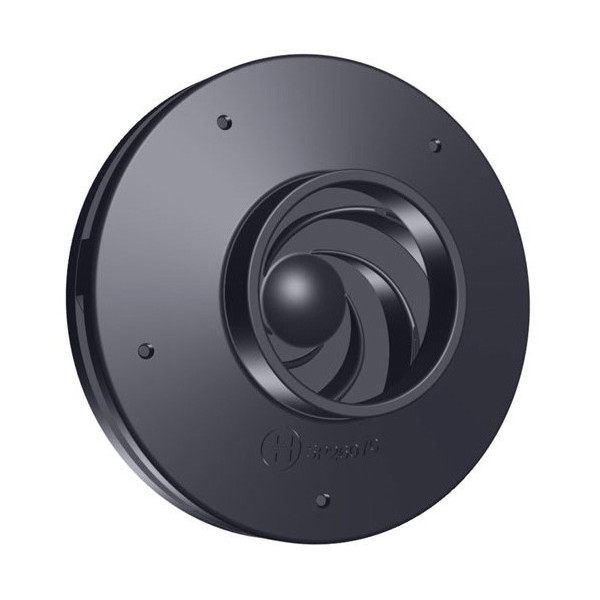

มิติตามแบบจริง: ใบพัด 4.25" (108 mm) | ปากดูด 2.1" (53.3 mm) | สูงรวม 2.4" (61 mm) | แกนทองเหลือง 0.68" (17.3 mm)จุดเด่นและประสิทธิภาพของใบพัดปั๊ม Hayward SPX2607C (3/4 HP)
โครงสร้างปิด Closed Vanes รีดน้ำแรง
ใบพัดชนิดปิดประกบ 2 ด้าน บังคับกระแสน้ำผ่านช่องทางเดินน้ำ 6 ครีบอย่างเต็มที่ สร้างแรงดันชลศาสตร์สูงโดยไม่สูญเสียแรงดัน และประหยัดพลังงานไฟฟ้า
Noryl® เสริมใยแก้ว ทนเคมีและเกลือ
ขึ้นรูปด้วยเรซิน Noryl เสริมใยแก้ว แข็งแกร่ง ทนต่อการเสียดสีของเม็ดทรายในน้ำ ไม่กรอบแตกจากสารเคมีคลอรีนเข้มข้น โอโซน และน้ำเกลือ 100%
เกลียวในทองเหลืองแท้ 7/16"-20
แกนกลางฝังบูชเกลียวทองเหลืองแท้จากโรงงาน ขันล็อกเข้ากับแกนเพลามอเตอร์ 56J ได้แม่นยำ เกลียวไม่หวาน ไม่รูด และหมุนสมดุลไร้การสั่นคลอน
จับคู่พอดีกับดิฟฟิวเซอร์ SPX2600B
ปากดูดขนาด 2.1" สวมเข้าเบ้าคอดิฟฟิวเซอร์ SPX2600B ได้พอดี โดยมีโอริง SPX1600R กั้นสุญญากาศ ป้องกันน้ำวนย้อนกลับและรักษาแรงดูดสูงสุด
รายการอะไหล่ในผังที่ทำงานร่วมกับใบพัดปั๊ม 3/4 HP (Mating Parts Cross-Reference)
| ผังอะไหล่ | รหัสอะไหล่ (Part No.) | ชื่อชิ้นส่วนอะไหล่ (Part Name) | ความสัมพันธ์กับ SPX2607C |
|---|---|---|---|
| No. 17a ★ | SPX2607C | ใบพัดปั๊มน้ำ Impeller 3/4 HP (ชิ้นนี้) | หัวใจหลักหมุนปั่นสร้างแรงดันน้ำ |
| No. 15a | SPX2600B | ฝาครอบใบพัดปั๊ม (Diffuser 3/4 - 1.5 HP) | ครอบตัวใบพัดเพื่อรีดและผันน้ำ |
| No. 10b | SPX1600Z2 / SPX1600Z2VIT | ชาร์ปซีลแมคคานิคอลเพลา 5/8" (Mechanical Seal) | สปริงโรตารี่กดแนบบนบ่าคอหลังใบพัด |
| No. 16a | SPX2600E5 | แป้นคอ (Seal Plate Super Pump 3/4 - 1.5 HP) | ผนังหลังห้องใบพัดรองรับเบ้าซีล |
| No. 3 | SPX1600R | ซีลฝารีดน้ำ (Diffuser Gasket) | ซีลปากทางดูดหน้าใบพัดกันน้ำวนย้อน |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและดูแลรักษาใบพัดปั๊ม Hayward SPX2607C (3/4 HP)
1. วิธีการถอดและประกอบใบพัดอย่างปลอดภัย (Proper Removal & Installation): ให้เปิดฝาครอบท้ายมอเตอร์แล้วใช้ประแจปากตายขนาด 7/16" จับล็อกรอยบากแกนเพลามอเตอร์ให้อยู่กับที่ จากนั้นใช้มือเปล่าจับตัวใบพัดหมุนทวนเข็มนาฬิกาเพื่อคลายออก และหมุนตามเข็มนาฬิกาเพื่อขันเข้า ห้ามใช้คีมล็อกหรือประแจจับบีบขอบใบพัดเด็ดขาด เพราะจะทำให้ขอบใบพัด Noryl แตกหักหรือเสียสมดุลไฮดรอลิก
2. เปลี่ยนแมคคานิคอลซีลใหม่ทุกครั้ง (Always Replace Shaft Seal): ทุกครั้งที่มีการถอดเปลี่ยนใบพัด แนะนำให้เปลี่ยนชุดแมคคานิคอลซีลเพลาตัวใหม่เสมอ (รหัส SPX1600Z2 สำหรับน้ำคลอรีน หรือ SPX1600Z2VIT สำหรับสระระบบเกลือ) เพราะสปริงซีลตัวเดิมอาจล้าตัวและทำให้เกิดการรั่วซึมตามแนวเพลาหลังประกอบกลับ
3. การตรวจเช็กสิ่งอุดตันในร่องใบพัด (Clean Vane Passages): หากสังเกตว่าแรงดันน้ำตกหรือปั๊มสูญเสียแรงส่งน้ำ ให้ตรวจสอบช่องร่องใบพัดทั้ง 6 ครีบว่ามีเศษหิน กิ่งไม้ หรือเส้นผมเข้าไปติดขัดหรือไม่ ให้ใช้ลวดปลายงอหรือคีมปากจิ้งจกเขี่ยเศษขยะออกอย่างระมัดระวัง
4. ตรวจสอบความเข้ากันได้ของขนาดมอเตอร์ (Verify Horsepower Match): ใบพัดรหัส SPX2607C ออกแบบมาสำหรับมอเตอร์ขนาด 3/4 HP Full Rate หรือ 1.0 HP Max Rate หากนำไปใส่กับมอเตอร์ที่เล็กกว่า (เช่น 0.5 HP) จะทำให้มอเตอร์โอเวอร์โหลดและตัดการทำงาน แต่หากใส่กับมอเตอร์ที่ใหญ่กว่า (เช่น 1.5 HP) ปั๊มจะสร้างแรงดันและอัตราไหลได้ไม่เต็มกำลังของมอเตอร์
