Home > Spare Parts > อะไหล่ปั๊ม Hayward Super Pump > SPX2600G1 MOUNTING FOOT SUPER Pump

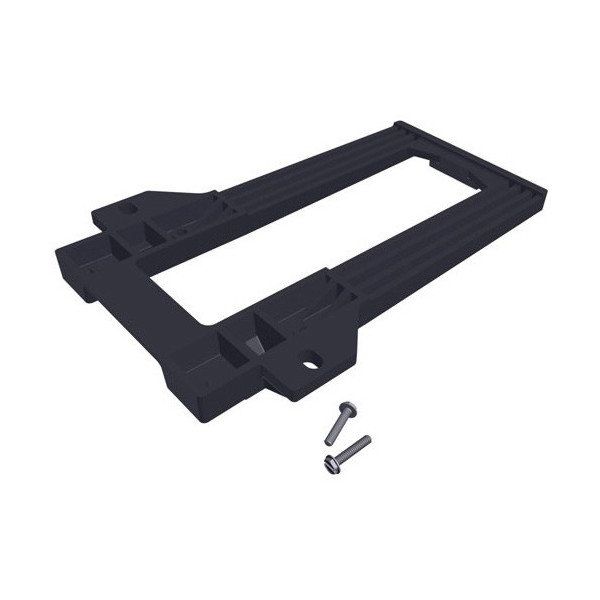

SPX2600G1 MOUNTING FOOT SUPER Pump - 1 View larger

SPX2600G1 MOUNTING FOOT SUPER Pump

Hayward

SPX2600G1

10011500

New product

2026-12-25

Instock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿988.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ
Description

SPX2600G1 MOUNTING FOOT SUPER Pump

Hayward SPX2600G1 Mounting Foot Super Pump Background
HAYWARD GENUINE REPLACEMENT PARTS (USA) AUTHENTIC OPEN-FRAME SLED MOUNTING FOOT DIAGRAM REF: POS. 17 / 18 / 19 | SKU: SPX2600G1 | OEM FACTORY

Hayward SPX2600G1 ชุดฐานขาตั้งปั๊มน้ำ Super Pump แบบโครงโปร่ง [Mounting Foot Sled with Screws] ขนาด 12" × 8.5" (305 × 216 mm) ตรงตามแบบพิมพ์โรงงานจริง

อะไหล่แท้มาตรฐานโรงงานผู้ผลิต Hayward Pool Products (USA) ชุดฐานขาตั้งปั๊มโครงเปิดทรงรางเลื่อน (Sled-Frame Mounting Foot) รหัส SPX2600G1 (Super Pump Mounting Foot with Screws รหัสชิ้นงาน SP-1600-G / SP-2600-G หรือรหัสเทียบเคียง 5110-17A) ผลิตขึ้นรูปด้วยเทอร์โมพลาสติกโพลีเมอร์เกรดวิศวกรรม High-Impact Reinforced Polymer สีดำด้าน โครงสร้างเป็นรางโปร่งทรงสี่เหลี่ยมผืนผ้าเปิดช่องกลางขนาดใหญ่ (Open Window Aperture) เพื่อระบายอากาศและความชื้นใต้ตัวเรือนปั๊ม ด้านหน้ามาพร้อมปีกหูยึดด้านข้าง 2 ข้าง (Outrigger Mounting Wings) เจาะร่องสล็อตสำหรับยึดพุกพื้นคอนกรีต คานหน้ามีเบ้ารับสกรูพร้อมแถมสกรูสแตนเลสสตีลแท้ 300 Series SPX1600Z52 (3/8"-16 UNC x 1") จำนวน 2 ตัว สันรางขนานทั้งสองข้างเสริมครีบรีดแนวตรงยาวตลอดแนว (Tri-Ribbed Rails) เพิ่มความแข็งแกร่งต่อแรงบิด รองรับน้ำหนักของตัวปั๊มและมอเตอร์ได้อย่างสมดุล ดูดซับแรงสั่นสะเทือน ลดเสียงรบกวน สำหรับปั๊ม Hayward Super Pump® (SP1600, SP1600X, SP2600, SP2600X Series ทุกแรงม้า 0.5HP - 2.5HP), Super Pump VS (SP2600VSP, SP2602VSP, SP2603VSP, SP26115VSP), Super Pump VS 700 Omni และ MaxFlo™ Series (SP2800X)

แบบแปลนจำลองมิติขนาดทางวิศวกรรมตรงตามรูปทรงจริง (Engineering Blueprint & True Frame Specs)

โครงสร้างจริง: โครงโปร่งทรงรางเลื่อน ยาว 305 mm • ปีกกว้าง 216 mm • คานกว้าง 152 mm • สกรูสแตนเลส x2
TOP VIEW: RE-CHECKED CAD FOOTPRINT (mm) ช่องโปร่งระบายลม OPEN WINDOW รูร้อยสกรูยึดปั๊ม (x2) FRONT (ด้านหน้าเสื้อปั๊ม) REAR (ท้ายมอเตอร์) 305 mm (12.0") 216 mm (8.5") 152 mm (6.0") โครงสร้างจริง: โครงโปร่งทรงรางเลื่อน ยาว 305 mm • ปีกกว้าง 216 mm • คานกว้าง 152 mm ISOMETRIC 3D VIEW (MATCHING ACTUAL PART) สกรู SPX1600Z52 (x2) คานหน้ายึดเสื้อปั๊ม ปีกยึดพุกพื้น ครีบสันรางคู่ คำแนะนำการตรวจสอบชิ้นงานจริง: • โครงสร้างโปร่งทรงรางเลื่อน (Sled) ป้องกันน้ำขังใต้ปั๊ม • ยึดสกรูสแตนเลส 2 ตัวเข้ากับตัวเรือนปั๊มแน่นหนา ปลอดสนิม HAYWARD SUPER PUMP MOUNTING FOOT (SPX2600G1) • EXACT CONTOUR • 12" L x 8.5" W x 1.25" H • STAINLESS SCREWS x2

จุดเด่นและประสิทธิภาพของชุดขาตั้งปั๊ม Hayward SPX2600G1

ซับแรงสั่นสะเทือน ลดเสียงรบกวน

โครงสร้างโพลีเมอร์ฉีดขึ้นรูปทรงรางเลื่อน พร้อมโครงซี่รับแรงช่วยกระจายน้ำหนักของมอเตอร์และดูดซับแรงสั่นสะเทือนขณะเดินปั๊ม ลดเสียงดังกังวานในห้องเครื่อง

ช่องเปิดกลาง ไร้น้ำขังใต้ตัวปั๊ม

ดีไซน์ช่องเปิดโล่งตรงกลาง (Open Window) ตามรูปทรงจริง ช่วยให้อากาศถ่ายเทสะดวก ไม่กักเก็บเศษขยะหรือน้ำขังใต้ตัวมอเตอร์ ช่วยป้องกันสนิมที่โครงมอเตอร์

แถมสกรูสแตนเลส 300 Series (x2)

บรรจุสกรูยึดหัวหกเหลี่ยมมีปีกแหวน SPX1600Z52 ขนาด 3/8"-16 x 1" สแตนเลสสตีลแท้ 2 ตัว ทนน้ำเค็ม คลอรีน ไม่เป็นสนิม ขันยึดเข้ากับเสื้อปั๊มได้ทันที

ยกสูงพ้นน้ำ ถนอมมอเตอร์

ช่วยยกระดับเสื้อปั๊มและก้นมอเตอร์ให้สูงพ้นจากพื้นคอนกรีต ป้องกันการแช่น้ำขังหรือความชื้นสะสม ช่วยยืดอายุตลับลูกปืนและขดลวดมอเตอร์

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Hayward Genuine OEM Parts
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Brand)
Hayward Pool Products (USA Standard OEM)
รหัสสินค้า (Part Number / SKU)
SPX2600G1 (รหัสหล่อตัวเรือน: SP-1600-G / SP-2600-G, รหัสเทียบเคียง: 5110-17A, SPX1600G)
ตำแหน่งในผังอะไหล่ (Diagram Ref)
Pos. 17 (Mounting Foot) + Pos. 18 (Screws x2) ครบชุดพร้อมติดตั้ง
มิติขนาดตัวฐาน (Footprint Dimensions L x W x H)
ยาว 12.0 นิ้ว (305 มม.) × กว้างรวมปีกหู 8.5 นิ้ว (216 มม.) × สูง 1.25 นิ้ว (32 มม.)
อุปกรณ์ที่บรรจุภายในชุด (Kit Contents)
ฐานขาตั้งปั๊มโครงเปิดทรงรางเลื่อน (SPX1600G) + สกรูสแตนเลส SPX1600Z52 (2 ตัว)
วัสดุโครงสร้าง (Material Formulation)
High-Impact Molded Polymer ทนแดด UV และสารเคมี + สกรูสแตนเลสแท้เกรดมารีน 300 Series
รุ่นปั๊มที่รองรับการใช้งาน (Compatibility)
Hayward Super Pump® (SP1600X, SP2600X Series ทุกแรงม้า 0.5HP - 2.5HP), Super Pump VS (SP2600VSP, SP26115VSP), Super Pump VS 700 Omni, MaxFlo™ (SP1800X, SP2800X Series)
น้ำหนักรวมชุด (Total Weight)
ประมาณ 0.35 กิโลกรัม (0.77 lbs)
สภาพสินค้าและการรับประกัน
อะไหล่แท้เบิกศูนย์ Hayward OEM Genuine 100% บรรจุกล่องมาตรฐานพร้อมจัดส่งด่วน

รายการอะไหล่ในผังที่ทำงานร่วมกับชุดขาตั้งปั๊ม (Mating Parts Cross-Reference)

ผังอะไหล่รหัสอะไหล่ (Part No.)ชื่อชิ้นส่วนอะไหล่ (Part Name)ความสัมพันธ์กับ SPX2600G1
Pos. 17-18 ★SPX2600G1ชุดฐานขาตั้งปั๊มโครงเปิดพร้อมสกรูสแตนเลส (ชิ้นนี้)ชุดฐานรองรับน้ำหนักและซับแรงสั่นสะเทือน
Pos. 18SPX1600Z52สกรูยึดขาตั้ง 3/8"-16 x 1" สแตนเลส (x2 ตัว)ขันยึดคานหน้าขาตั้งเข้ากับตัวเรือนปั๊ม (รวมในชุด)
No. 11SPX1600F5แป้นยึดมอเตอร์ (Motor Mounting Plate NEMA 56J)โครงสร้างหน้าแปลนที่วางประกบเหนือฐาน
No. 1bSPX1600AA / SPX1620AAเสื้อปั๊มและกระบอกกรอง (Pump Housing/Strainer)ตัวเรือนปั๊มด้านหน้าที่ยึดต่อกับคานหน้าขาตั้ง

ข้อแนะนำทางวิศวกรรมในการติดตั้งชุดขาตั้งปั๊ม Hayward SPX2600G1

1. การติดตั้งเข้ากับตัวเรือนปั๊ม (Securing to Pump Housing): วางตัวเรือนปั๊มลงบนคานด้านหน้าของขาตั้ง SPX2600G1 ให้ตรงรูเกลียวใต้เสื้อปั๊ม สอดสกรูสแตนเลส SPX1600Z52 ทั้ง 2 ตัว ขันด้วยลูกบล็อกหรือประแจขนาด 9/16 นิ้ว (14 มม.) ให้แน่นพอตึงมือ ห้ามใช้บล็อกกระแทกขันกวดแน่นเกินพิกัด เพื่อป้องกันเกลียวพลาสติกใต้ตัวปั๊มแตกหัก
2. การยึดพุกฐานลงพื้นคอนกรีต (Anchoring to Concrete Pad): ปีกยึดด้านข้างทั้ง 2 ฝั่งมีร่องสล็อตขนาด 10 × 20 มม. สามารถร้อยพุกเหล็กหรือพุกสแตนเลสยึดเข้ากับพื้นคอนกรีตห้องเครื่องได้อย่างมั่นคง ช่วยป้องกันไม่ให้ปั๊มเลื่อนไถลจากแรงกระชากของน้ำขณะมอเตอร์เริ่มออกตัว (Starting Torque)
3. ประโยชน์ของดีไซน์โครงเปิด (Open-Center Benefits): ช่องเปิดโปร่งตรงกลางขนาดใหญ่ช่วยให้อากาศถ่ายเทรอบตัวมอเตอร์ได้อย่างมีประสิทธิภาพ และเมื่อมีน้ำรั่วจากแมคคานิคอลซีลหรือฝาครอบ น้ำจะหยดลงสู่พื้นทันทีโดยไม่ขังสะสมใต้ตัวมอเตอร์ ช่วยให้ช่างสังเกตเห็นความผิดปกติได้ทันที
4. การเสริมแผ่นยางกันสะเทือน (Vibration Isolation): หากต้องการลดเสียงรบกวนในห้องเครื่องเป็นพิเศษ สามารถรองแผ่นยางกันสะเทือน (Anti-Vibration Rubber Pad) ใต้ปีกยึดก่อนขันพุก จะช่วยตัดคลื่นความถี่การสั่นสะเทือนไม่ให้ส่งผ่านไปยังโครงสร้างอาคารได้อย่างดีเยี่ยม
