Name: No.16a SPX2600E5 แป้นคอ Seal Plate Super Pump 3/4 HP - 1.5 HP
Brand: Hayward
SKU: SPX2600E5
Price: 2700.00 THB
Availability: InStock

HAYWARD GENUINE REPLACEMENT PARTS (USA) NORYL® HIGH-PRESSURE SEAL PLATE 3/4 HP – 1.5 HP DIAGRAM REF: No. 16a | SKU: SPX2600E5 | OEM FACTORY

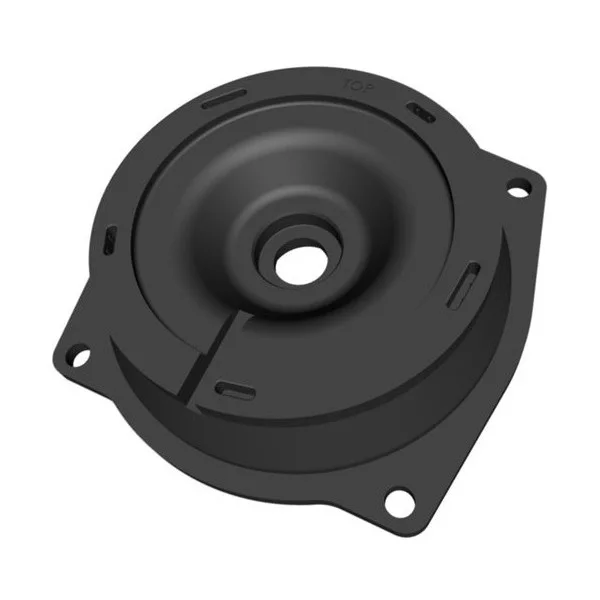

Hayward No.16a SPX2600E5 แป้นคอ Seal Plate Super Pump 3/4 HP - 1.5 HP [แผ่นประกบหน้าแปลนเสื้อสูบและเบ้าสวมแมคคานิคอลซีลปั๊ม ขนาด Ø 216 mm]

อะไหล่แท้มาตรฐานโรงงานผู้ผลิต Hayward Pool Products (USA) แป้นคอประกบหลังเสื้อปั๊มและแผ่นยึดซีล รหัส SPX2600E5 (Seal Plate หมายเลขผังอะไหล่ No. 16a หรือรหัสหล่อขึ้นรูปตัวเรือน SP-2600-E / SP-1600-E) ผลิตขึ้นรูปชิ้นเดียวด้วยวัสดุวิศวกรรมเทอร์โมพลาสติก Noryl® เสริมใยแก้ว (Glass-Reinforced Polymer) มีความแข็งแกร่งทนทานต่อแรงบิด แรงดันน้ำมหาศาล และการกัดกร่อนของสารเคมีสระว่ายน้ำทุกชนิด 100% ออกแบบเฉพาะสำหรับปั๊มสระว่ายน้ำขนาด 3/4 HP, 1.0 HP และ 1.5 HP ทำหน้าที่เป็นผนังปิดกั้นห้องใบพัดปั๊ม (Impeller Chamber) พร้อมเบ้ากลางขนาด Ø 31.8 mm (1-1/4") สำหรับสวมอัดชุดซีตเซรามิกของแมคคานิคอลซีลเพลา 5/8" (Mechanical Seal SPX1600Z2 / SPX1600Z2VIT) ร่องบ่ารอบนอกรองรับปะเก็นยางซีลคอปั๊ม SPX1600T (No. 2) ปิดผนึกแนบสนิทสุญญากาศระหว่างตัวเรือนเสื้อปั๊ม (Housing SPX1620AA / SPX1600AA) กับแผ่นยึดมอเตอร์ (Motor Mounting Plate SPX1600F5) ป้องกันน้ำแรงดันสูงรั่วซึมเข้าสู่แกนเพลาและมอเตอร์ได้อย่างสมบูรณ์แบบ

แบบแปลนจำลองมิติขนาดทางวิศวกรรม (Engineering Blueprint & Seal Plate Dimensions)

มิติตามแบบโรงงาน: ขอบนอก Ø 216 mm | เบ้าซีล Ø 31.8 mm | ร่องโอริง Ø 168 mm | หนา 32 mm

คลิกเพื่อขยายภาพแบบแปลน

จุดเด่นและประสิทธิภาพของแป้นคอ Seal Plate Hayward SPX2600E5

Noryl® เสริมใยแก้ว แกร่งพิเศษ

ขึ้นรูปด้วยคอมโพสิตโพลีเมอร์เกรดวิศวกรรม Noryl® เสริมเส้นใยแก้ว ทนทานต่อแรงบิดและแรงกระแทกจากแรงดันน้ำ ไม่บิดเบี้ยวหรือโก่งงอเมื่อใช้งานต่อเนื่อง

เบ้าซีลเซรามิก Ø 31.8 mm แนบสนิท

ขนาดเบ้ารองรับชาร์ปซีลมาตรฐาน 5/8" (SPX1600Z2 / SPX1600Z2VIT) แนบสนิทระดับไมครอน ล็อกถ้วยยางแน่นหนา ป้องกันน้ำรั่วซึมเข้าเพลามอเตอร์ 100%

ร่องโอริง Ø 168 mm ป้องกันลมรั่ว

ร่องบ่าหน้าแปลนด้านหน้ารับโอริง SPX1600T พอดี เมื่อขันประกบกับเสื้อปั๊มจะซีลสุญญากาศสนิท ช่วยให้ปั๊มล่อน้ำขึ้นเร็ว น้ำไหลเวียนเต็มอัตรา

จุดยึดดิฟฟิวเซอร์ & รูระบาย Weep Hole

มีรูร้อยสกรูยึดฝาครอบใบพัด SPX2600B ตรงระยะ 146 mm พร้อมช่องระบายน้ำทิ้งหยดซีล (Weep Hole) ด้านล่าง ช่วยแจ้งเตือนเมื่อซีลเพลาเริ่มเสื่อมสภาพ

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Hayward Genuine OEM Parts

* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)	รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Brand)	Hayward Pool Products (USA Standard OEM)
รหัสสินค้า (Part Number)	`SPX2600E5` (หมายเลขหล่อขึ้นรูป: SP-2600-E, SP-1600-E, รหัสเทียบเคียง: 5110-13, HAY-101-2051)
ตำแหน่งในผังอะไหล่ (Diagram Ref)	No. 16a (แป้นคอ / แผ่นรองซีล / Seal Plate Super Pump 3/4 HP - 1.5 HP)
วัสดุชิ้นงาน (Material)	Noryl® เสริมใยแก้ว (Glass-Reinforced Polyphenylene Ether ทนแรงดัน สารเคมี และความร้อนสูง)
มิติขนาดตัวเรือน (Dimensions OD x T)	เส้นผ่านศูนย์กลางภายนอกรวม Ø 216 มม. (8.50") × ความหนารวม 32 มม. (1.26")
ขนาดเบ้ารับเมคคานิคอลซีล (Mechanical Seal Bore Pocket)	เส้นผ่านศูนย์กลางเบ้า Ø 31.8 มม. (1.25" / ความลึก 10.5 มม.) รองรับซีลเพลา 5/8"
โอริงที่ใช้งานร่วมกัน (Mating Housing Gasket)	Hayward SPX1600T (ซีลคอปั๊ม / Housing Gasket ขนาดรอบวง Ø 168 มม.)
รุ่นปั๊มที่รองรับการใช้งาน (Compatibility)	Hayward Super Pump® ขนาด 3/4 HP, 1.0 HP, 1.5 HP (SP1600, SP1600X, SP2600, SP2600X Series), Super Pump VS/XE และ MaxFlo™ Series (SP2800X)
น้ำหนักสุทธิ (Net Weight)	ประมาณ 0.58 กิโลกรัม (1.28 lbs)
สภาพสินค้าและการรับประกัน	อะไหล่แท้เบิกศูนย์ Hayward OEM Genuine 100% บรรจุกล่องมาตรฐานพร้อมจัดส่งด่วน

รายการอะไหล่ในผังที่ทำงานร่วมกับแป้นคอ Seal Plate (Mating Parts Cross-Reference)

ผังอะไหล่	รหัสอะไหล่ (Part No.)	ชื่อชิ้นส่วนอะไหล่ (Part Name)	ความสัมพันธ์กับ SPX2600E5
No. 16a ★	SPX2600E5	แป้นคอ Seal Plate Super Pump 3/4 - 1.5 HP (ชิ้นนี้)	แผ่นรองซีลและประกบหลังห้องใบพัด
No. 2	SPX1600T	ซีลคอปั๊ม (Housing Gasket Ø 168 mm)	วางในร่องบ่าหน้าแปลน SPX2600E5
No. 10b	SPX1600Z2 / SPX1600Z2VIT	ชาร์ปซีลแมคคานิคอลเพลา 5/8" (Mechanical Seal)	สวมอัดในเบ้าซีตเซรามิก Ø 31.8 mm
No. 15a	SPX2600B	ฝาครอบใบพัดปั๊ม (Diffuser 3/4 HP - 1.5 HP)	ยึดสกรู 2 ตัวเข้ากับด้านหน้า SPX2600E5
No. 11	SPX1600F5	แป้นยึดมอเตอร์ (Motor Mounting Plate NEMA 56J)	แผ่นโครงสร้างประกบด้านหลังรับกับมอเตอร์
No. 1b	SPX1620AA / SPX1600AA	เสื้อปั๊มและกระบอกกรอง (Pump Housing/Strainer)	ประกบหน้าแปลนด้านหน้าโดยมีโอริงคั่นกลาง

ข้อแนะนำทางวิศวกรรมในการติดตั้งและดูแลรักษาแป้นคอ Seal Plate Hayward SPX2600E5

1. การติดตั้งเบ้าซีลเซรามิกขนาด Ø 31.8 mm (Ceramic Seat Installation): ก่อนสวมถ้วยยางและหน้าซีตเซรามิก (จากชุด SPX1600Z2 / SPX1600Z2VIT) ลงในเบ้ากลางของแผ่น SPX2600E5 ให้เช็ดทำความสะอาดเบ้าให้ปราศจากคราบตะกรันและฝุ่นทราย ใช้น้ำสะอาดหรือน้ำสบู่เจือจางทาหล่อลื่นรอบถ้วยยาง แล้วใช้ปลอกพลาสติกหรือผ้านุ่มกดอัดตรงๆ ให้ลงสนิทถึงก้นเบ้า ห้ามใช้โลหะหรือไขควงตอกหน้าเซรามิกโดยตรงเด็ดขาด เพราะจะทำให้หน้าซีลแตกหรือเกิดรอยขีดข่วน
2. การเปลี่ยนโอริงซีลคอปั๊ม SPX1600T พร้อมกันเสมอ (Replace Housing Gasket): ทุกครั้งที่มีการถอดรื้อแป้นคอ Seal Plate แนะนำให้เปลี่ยนโอริงคอปั๊มตัวใหม่รหัส SPX1600T (No. 2) พร้อมทาจาระบีซิลิโคนสระว่ายน้ำ 100% (เช่น Jack's Lube หรือ Magic Lube) บางๆ ห้ามใช้จาระบีปิโตรเลียมหรือวาสลีนเด็ดขาด เพราะจะทำลายเนื้อยางโอริงและเนื้อพลาสติก Noryl ให้บวมเสียรูป
3. การขันโบลต์ยึด 4 มุมตามแนวทแยง (Cross-Pattern Torquing): เมื่อประกบแผ่น SPX2600E5 เข้ากับเสื้อปั๊ม ให้ขันน็อต 4 ตัวสลับแบบกากบาททแยงมุมทีละน้อย เพื่อให้แรงกดบีบอัดลงบนโอริงสม่ำเสมอเท่ากันทุกมุม ป้องกันไม่ให้แผ่นหน้าแปลนบิดตัวหรือโก่งงอจนน้ำรั่วซึม
4. การตรวจเช็กรอยแตกลายงาและช่องระบายน้ำทิ้ง Weep Hole: ตรวจสอบรูระบายน้ำทิ้งหยดซีล (Weep Hole) ด้านล่างไม่ให้อุดตัน และตรวจดูว่ามีรอยร้าวบริเวณรอบเบ้าซีลหรือไม่ หากพบรอยร้าวลึกควรรีบเปลี่ยนแผ่นใหม่ทันที เพื่อป้องกันน้ำรั่วซึมเข้าตลับลูกปืนและขดลวดมอเตอร์
