แบบแปลนจำลองมิติขนาดทางวิศวกรรม (Engineering Blueprint & Diffuser Dimensions)

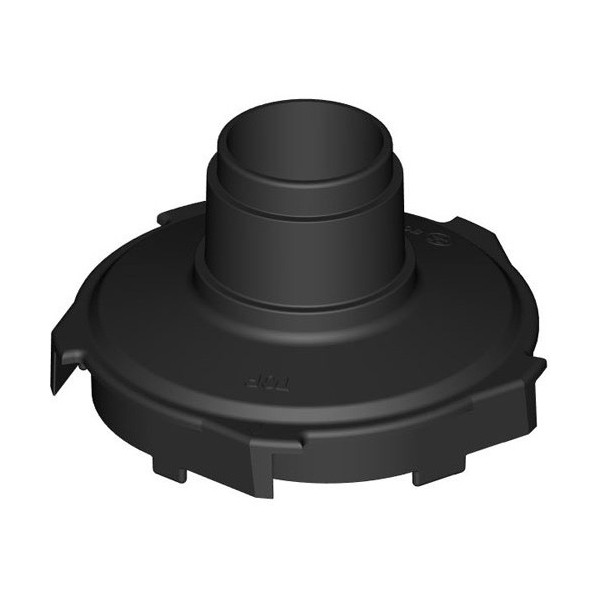

มิติตามแบบแปลนโรงงาน: กว้างขอบนอก Ø 174 mm | คอจมูก Ø 60.3 mm | ปากดูดใน Ø 50.8 mm | สูงรวม 82 mmจุดเด่นและประสิทธิภาพของฝาครอบใบพัด Hayward SPX2600B
รีดน้ำชลศาสตร์ เพิ่มแรงดันน้ำ
ครีบผันน้ำรอบตัวเรือนคำนวณตามหลักไฮดรอลิก ช่วยรีดน้ำออกจากใบพัดอย่างนุ่มนวล เพิ่มแรงส่งน้ำ (Total Head) ให้ไหลเวียนเต็มอัตราและประหยัดไฟฟ้า
Noryl® เสริมใยแก้ว ทนเคมีและเกลือ
ขึ้นรูปด้วยเรซินเทอร์โมพลาสติก Noryl เสริมใยแก้วเกรดอุตสาหกรรม ทนต่อการเสียดสีของกระแสน้ำที่มีเศษทราย ไม่กรอบแตกจากสารเคมีสระว่ายน้ำ 100%
คอจมูก Ø 60.3 mm สวมโอริงแนบสนิท
คอทรงกระบอกสูง 38 mm รองรับการสวมโอริง SPX1600R ได้แน่นกระชับพอดี ช่วยกั้นแยกแรงดันน้ำ ป้องกันน้ำไหลวนย้อนกลับเข้าใบพัด
มาร์ก "TOP" ชัดเจน ติดตั้งแม่นยำ
ปั๊มอักษรนูน "TOP" ที่ตำแหน่ง 12 นาฬิกา ช่วยให้ช่างและผู้ใช้งานสามารถวางตำแหน่งทิศทางช่องส่งน้ำเข้าหาท่อส่งด้านบนได้อย่างถูกต้อง 100%
รายการอะไหล่ในผังที่ทำงานร่วมกับฝาครอบใบพัด (Mating Parts Cross-Reference)
| ผังอะไหล่ | รหัสอะไหล่ (Part No.) | ชื่อชิ้นส่วนอะไหล่ (Part Name) | ความสัมพันธ์กับ SPX2600B |
|---|---|---|---|
| No. 15a ★ | SPX2600B | ฝาครอบใบพัดปั๊ม Diffuser 3/4 HP - 1.5 HP (ชิ้นนี้) | ชิ้นส่วนหลักบังคับทิศทางและรีดน้ำ |
| No. 3 | SPX1600R | ซีลฝารีดน้ำ (Diffuser Gasket / O-Ring) | สวมบนบ่าคอจมูกดิฟฟิวเซอร์กันน้ำวน |
| No. 16 | SPX2607C / SPX2610C | ใบพัดปั๊มน้ำ (Impeller 3/4 HP - 1.5 HP) | หมุนปั่นสร้างแรงดันน้ำอยู่ภายในดิฟฟิวเซอร์ |
| No. 11 | SPX1600F5 / SPX1600E | แป้นยึดมอเตอร์ / ซีลเพลท (Seal Plate) | ฐานประกบด้านหลังของดิฟฟิวเซอร์ |
| No. 1b | SPX1620AA / SPX1600AA | เสื้อปั๊มและกระบอกกรอง (Pump Housing/Strainer) | เบ้ารับทรงกระบอกที่คอดิฟฟิวเซอร์สวมเข้าหา |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและดูแลรักษาฝาครอบใบพัด Hayward SPX2600B
1. สังเกตตำแหน่งตัวอักษร "TOP" เสมอ (Observe TOP Orientation): บนตัวดิฟฟิวเซอร์ SPX2600B จะมีตัวอักษรนูนคำว่า "TOP" หล่อติดอยู่ที่ขอบจานด้านบน ขณะติดตั้งต้องหมุนให้คำว่า TOP ชี้ตรงขึ้นด้านบน 12 นาฬิกาเสมอ เพื่อให้ช่องทางออกของน้ำตรงกับท่อจ่ายน้ำด้านบนของเสื้อปั๊ม หากใส่กลับทิศจะทำให้แรงดันน้ำตกฮวบและปั๊มดูดน้ำไม่ขึ้น
2. การเปลี่ยนโอริงคอดิฟฟิวเซอร์ (Diffuser Gasket Replacement): ทุกครั้งที่มีการถอดเปลี่ยนดิฟฟิวเซอร์ แนะนำให้เปลี่ยนโอริงคอจมูกตัวใหม่รหัส SPX1600R (No. 3) ควบคู่กันเสมอ พร้อมทาจาระบีซิลิโคนสระว่ายน้ำ 100% บางๆ เพื่อช่วยให้คอจมูกสไลด์เข้าเบ้ารับเสื้อปั๊มได้นุ่มนวล ป้องกันโอริงปลิ้นหรือฉีกขาด
3. การตรวจสอบร่องรอยการเสียดสี (Inspect for Rubbing Wear): ก่อนประกอบกลับเข้าที่ ให้ตรวจดูรอยขูดขีดหรือรอยไหม้ภายในโพรงครอบใบพัด หากพบรอยเสียดสีลึกแสดงว่าตลับลูกปืนมอเตอร์ (Bearings) หรือแกนเพลาคดงอ ควรรีบแก้ไขที่ต้นเหตุก่อนใส่ดิฟฟิวเซอร์ตัวใหม่
4. การขันสกรูยึดดิฟฟิวเซอร์ 2 ตัว (Diffuser Screws Tightening): ใช้ไขควงขันสกรูยึดดิฟฟิวเซอร์เข้ากับแผ่นซีลเพลทให้แน่นพอตึงมือ ห้ามใช้สว่านกระแทกขันกวดแน่นเกินไป เพราะอาจทำให้เบ้ารูร้อยน็อตพลาสติก Noryl แตกหักเสียหายได้
