Home > Spare Parts > อะไหล่ปั๊ม Hayward Super Pump > No.8 SPX1700FG จุดอุดเสื้อปั๊ม [Drain Plug] 1/4" พร้อมโอริง

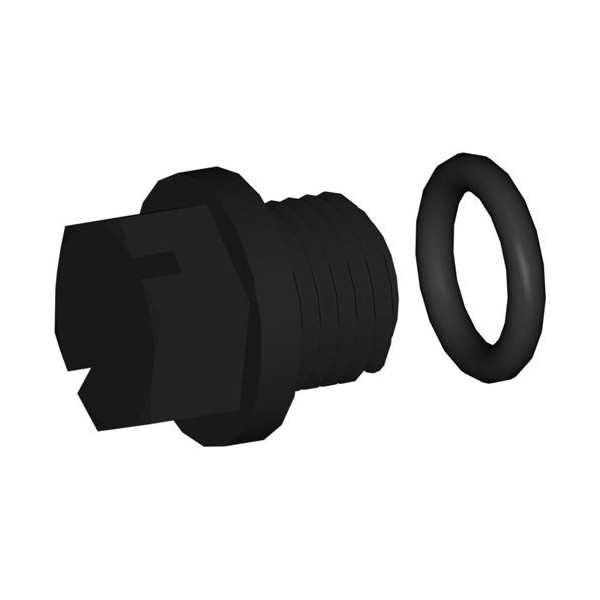

No.8 SPX1700FG จุดอุดเสื้อปั๊ม [Drain Plug] 1/4" พร้อมโอริง - 1 View larger

No.8 SPX1700FG จุดอุดเสื้อปั๊ม [Drain Plug] 1/4" พร้อมโอริง

Hayward

SPX1700FG

10011484

New product

2026-12-25

Instock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿377.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

No.8 SPX1700FG จุดอุดเสื˞อปั๊ม [Drain Plug] 1/4" พร้อมโอริง

Hayward SPX1700FG Drain Plug Background
HAYWARD GENUINE REPLACEMENT PARTS (USA) 1/4" NPT THREADED DRAIN PLUG & O-RING DIAGRAM REF: No. 8 | SKU: SPX1700FG | OEM FACTORY

Hayward No.8 SPX1700FG จุกอุดเสื้อปั๊ม [Drain Plug with O-Ring Gasket] ขนาดเกลียว 1/4" NPT พร้อมโอริงกันรั่วซึมสำหรับปั๊มและถังกรอง Hayward

อะไหล่แท้มาตรฐานโรงงานผู้ผลิต Hayward Pool Products (USA) จุกอุดระบายน้ำทิ้งเสื้อปั๊มพร้อมปะเก็นโอริง รหัส SPX1700FG (Drain Plug with Gasket หมายเลขผังอะไหล่ No. 8 หรือรหัสเดิม SP1700FG) ผลิตขึ้นรูปด้วยวัสดุเทอร์โมพลาสติกเกรดวิศวกรรมแรงดันสูง (High-Impact Engineered Polymer) แข็งแกร่ง ไม่เปราะแตกหักง่าย ขนาดเกลียวมาตรฐานเตเปอร์ 1/4 นิ้ว NPT (National Pipe Taper) ความยาวเกลียว 12 mm ความยาวรวม 27 mm พร้อมหัวหมุนขันแบบเหลี่ยมกึ่งปีกนก (Ribbed Finger Grip & Coin Slot) ขันกระชับด้วยมือเปล่าหรือใช้เหรียญ/ไขควงปากแบนขันได้สะดวก มาพร้อมปะเก็นโอริงยาง EPDM แท้ (รหัส SPX1700S) ทนทานต่อน้ำเกลืออิเล็กโทรไลซิส สารเคมีคลอรีนเข้มข้น และแรงดันน้ำสูง สำหรับติดตั้งที่ช่องระบายน้ำใต้กระบอกเสื้อปั๊ม Hayward Super Pump® (SP1600, SP1600X, SP2600, SP2600X Series), Super II®, MaxFlo™, NorthStar™, EcoStar®, TriStar® รวมถึงถังกรองทราย ProSeries™ และถังกรองผ้า Perflex™ เพื่อเดรนถ่ายน้ำทิ้งก่อนซ่อมบำรุงหรือป้องกันน้ำขังแข็งตัวได้อย่างสมบูรณ์แบบ

แบบแปลนจำลองมิติขนาดทางวิศวกรรมและผังตำแหน่งติดตั้ง (Engineering Blueprint & Drain Plug Assembly)

มิติตามแบบแปลนโรงงาน: ยาวรวม 27 mm | เกลียว 1/4" NPT (13.7 mm) | หัวขันกว้าง 21 mm | บ่าโอริง 17.5 mm
ELEVATION & COMPONENT SPECS (mm) SLOT ร่องเหรียญ/ไขควง EPDM O-RING (SPX1700S) 1/4" NPT W = 21 mm 15 mm 12 mm 27 mm (1.06") เกลียว OD = 13.7 mm มิติมาตรฐานโรงงาน: ยาวรวม 27 mm • เกลียวยาว 12 mm • เกลียว 1/4" NPT • บ่าโอริง 17.5 mm DRAIN PORT THREADED ASSEMBLY ผนังเสื้อปั๊ม HOUSING (No.1b) โอริงบีบอัดซีล SPX1700S จุกอุด SPX1700FG เกลียว 1/4" NPT ปิดสนิท 100% ไร้น้ำรั่วซึม คำแนะนำการติดตั้งจากวิศวกรโรงงาน: • ขันด้วยมือเปล่าให้แน่นพอตึง (Hand-Tight Only) • ตรวจสอบโอริง SPX1700S อยู่บนบ่าคอจุกทุกครั้งก่อนขัน ห้ามใช้ประแจขันแน่นเกินไป (อาจทำให้เกลียวเสื้อปั๊มแตก) HAYWARD DRAIN PLUG & O-RING (SPX1700FG) • 1/4" NPT THREAD • ยาวรวม 27 mm x หัวขัน 21 mm

จุดเด่นและประสิทธิภาพของจุกอุดเสื้อปั๊ม Hayward SPX1700FG

เกลียวเตเปอร์ 1/4" NPT แม่นยำ

เกลียวเทเปอร์มาตรฐานอเมริกา คมชัด สวมเข้ากับรูเดรนเสื้อปั๊ม Hayward ได้อย่างลงตัว ขันเข้าลื่นไหล ไม่ปีนเกลียว ปิดสนิทไร้น้ำรั่วซึม

พร้อมโอริง EPDM แท้ ซีล 100%

มาพร้อมปะเก็นยางโอริง EPDM แท้ (SPX1700S) สวมบนบ่าคอจุก ให้แรงกดอัดสุญญากาศ ป้องกันน้ำหยดซึมและอากาศแทรกซึมเข้าห้องปั๊ม

หัวขันปีกนก หมุนง่าย ไม่ลื่นมือ

ออกแบบหัวทรงเหลี่ยมมนพร้อมครีบหยักกันลื่น ขันด้วยนิ้วมือได้ง่าย หรือใช้เหรียญ/ไขควงปากแบนช่วยขันในซอกแคบใต้ตัวเรือนปั๊มได้อย่างคล่องตัว

วัสดุทนเคมี สระเกลือ และแรงดัน

ขึ้นรูปจากเรซินโพลีเมอร์เกรดสูง ทนทานต่อคลอรีนเข้มข้น น้ำเกลือ กรด-ด่าง ไม่กรอบแตกจากความร้อนสะสม และรองรับการระบายน้ำช่วงหยุดใช้งาน (Winterizing)

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Hayward Genuine OEM Parts
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Brand)
Hayward Pool Products (USA Standard OEM)
รหัสสินค้า (Part Number)
SPX1700FG (หมายเลขเทียบเคียง: SP1700FG, 5110-08, HAY-101-2036, 001700FG)
ตำแหน่งในผังอะไหล่ (Diagram Ref)
No. 8 (จุกอุดระบายน้ำทิ้งเสื้อปั๊มพร้อมโอริง / Drain Plug with Gasket)
ขนาดเกลียว (Thread Specification)
1/4" NPT Male (National Pipe Taper เกลียวเตเปอร์ 1/4 นิ้ว 18 เกลียวต่อนิ้ว)
มิติขนาดตัวจุก (Dimensions L_Total x L_Thread x W_Head)
ยาวรวม 27 มม. (1.06") × เกลียวยาว 12 มม. (0.47") × หัวขันกว้าง 21 มม. (0.83") | บ่าโอริง 17.5 มม.
วัสดุตัวจุกและโอริง (Materials)
High-Impact Engineered Polymer (โพลีเมอร์ทนแรงดัน) + ปะเก็นยางสังเคราะห์ EPDM แท้ (รหัส SPX1700S)
ตำแหน่งการติดตั้งในตัวปั๊ม
ช่องเดรนน้ำทิ้ง 2 จุด ด้านล่างของเสื้อปั๊มหน้า (Housing No. 1b SPX1600AA / SPX1620AA)
รุ่นปั๊มและอุปกรณ์ที่รองรับ (Compatibility)
Hayward Super Pump® (SP1600, SP2600 Series), Super II® (SP3000), MaxFlo™ (SP2800X), NorthStar™, EcoStar®, TriStar® และถังกรองทราย ProSeries™ S180T, S210T, S244T
น้ำหนักสุทธิ (Net Weight)
ประมาณ 0.02 กิโลกรัม / ชิ้น (0.04 lbs)
สภาพสินค้าและการรับประกัน
อะไหล่แท้เบิกศูนย์ Hayward OEM Genuine 100% พร้อมปะเก็นโอริงบรรจุซองพร้อมใช้งาน

รายการอะไหล่ในผังที่ทำงานร่วมกับจุกอุดเสื้อปั๊ม (Mating Parts Cross-Reference)

ผังอะไหล่รหัสอะไหล่ (Part No.)ชื่อชิ้นส่วนอะไหล่ (Part Name)ความสัมพันธ์กับ SPX1700FG
No. 8 ★SPX1700FGจุกอุดเสื้อปั๊ม 1/4" NPT พร้อมโอริง (ชิ้นนี้)อุดรูเดรนถ่ายน้ำทิ้งใต้เสื้อปั๊ม
No. 1bSPX1620AA / SPX1600AAเสื้อปั๊มและกระบอกกรองท่อ 2" / 1.5"ตำแหน่งรูเกลียวใน 1/4" NPT (ใช้ 2 ตัว)
No. 2SPX1600Tซีลคอปั๊ม / Housing Gasketซีลหน้าแปลนหลักของเสื้อปั๊ม
No. 4SPX1600Dฝาปิดกระบอกกรองหน้าปั๊มแบบใส Lexan™เปิดระบายลมขณะคลายจุกเดรนน้ำ
No. 5SPX1600Sโอริงซีลฝาปิดหน้าปั๊ม (Strainer Cover O-Ring)ทำงานร่วมกับระบบซีลสุญญากาศห้องปั๊ม

ข้อแนะนำทางวิศวกรรมในการติดตั้งและดูแลรักษาจุกอุดเสื้อปั๊ม Hayward SPX1700FG

1. ขันด้วยมือเปล่าให้ตึงพอดีเท่านั้น (Hand-Tighten Only): เนื่องจากเกลียวของจุกอุดเป็นเกลียวเตเปอร์ 1/4" NPT ที่ซีลสนิทด้วยโอริง EPDM ใต้บ่าคอจุก ให้ใช้มือเปล่าขันเข้าจนโอริงแนบสนิทกับหน้าแปลนเสื้อปั๊ม ห้ามใช้ประแจเลื่อน คีมล็อก หรือเครื่องมือขันกวดแน่นเกินไปเด็ดขาด เพราะอาจทำให้เกลียวในเสื้อปั๊ม PermaGlass XL แตกหักเสียหายได้
2. การตรวจสอบโอริงทุกครั้งก่อนขันปิด (Inspect O-Ring Gasket): ก่อนขันจุกปิดเสื้อปั๊ม ให้ตรวจสอบว่าโอริง SPX1700S อยู่บนบ่าคอจุกในสภาพสมบูรณ์ ไม่แบน แข็ง หรือฉีกขาด และทาจาระบีซิลิโคนสังเคราะห์ 100% บางๆ ห้ามใช้น้ำยาประสานท่อ PVC หรือกาวทาท่อเด็ดขาด เพราะจะทำให้เกลียวติดตายและถอดไม่ได้
3. การถ่ายน้ำทิ้งเพื่อป้องกันตะกรันและการแช่แข็ง (Winterization & Drainage): ในกรณีที่หยุดใช้งานปั๊มเป็นเวลานาน หรือต้องการถอดปั๊มซ่อมบำรุง ให้คลายจุกอุด SPX1700FG ทั้ง 2 ตัวออก และเปิดฝาใส Lexan เพื่อระบายน้ำขังในห้องปั๊มออกจนหมด ช่วยป้องกันการตกตะกอนของคราบเกลือและสารเคมีที่อาจกัดกร่อนเพลามอเตอร์
4. จำนวนจุดติดตั้งในปั๊ม Hayward Super Pump: ปั๊ม Hayward Super Pump ทุกรุ่นจะมีช่องใส่จุกเดรนน้ำจำนวน 2 ตำแหน่งเสมอ (ช่องหน้าใต้กระบอกกรอง และช่องข้างใต้ห้องใบพัด) แนะนำให้เปลี่ยนจุกอุดพร้อมกันทั้ง 2 ตัวเพื่อให้ระบบปิดผนึกสมบูรณ์แบบ
