Home > Spare Parts > อะไหล่ปั๊ม Hayward Super Pump > No.17d SPX1621C ใบพัดปั๊ม [Impeller] SUPER Pump 2 HP - เทียบตามปั๊ม

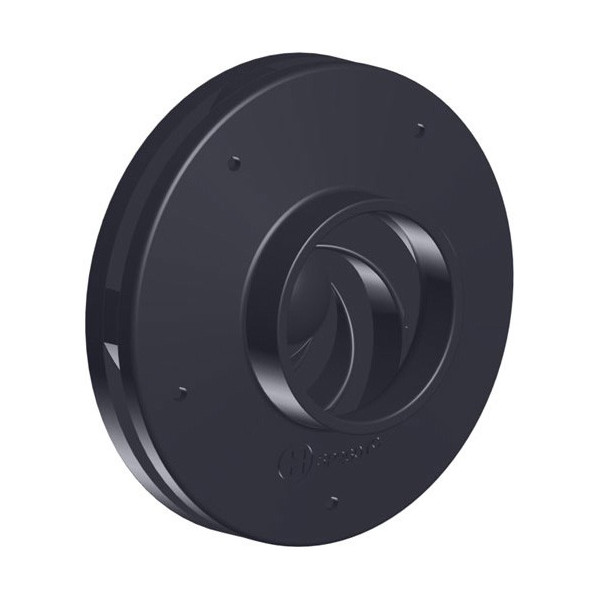

No.17d SPX1621C ใบพัดปั๊ม [Impeller] SUPER Pump 2 HP - เทียบตามปั๊ม - 1 View larger

No.17d SPX1621C ใบพัดปั๊ม [Impeller] SUPER Pump 2 HP - เทียบตามปั๊ม

Hayward

SPX1621C

10011499

New product

2026-12-25

Instock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿2,894.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

No.17d SPX1621C ใบพัดปั๊ม [Impeller] SUPER Pump 2 HP - เทียบตามปั๊ม

Hayward SPX1621C Super Pump Impeller 2 HP Background
HAYWARD GENUINE REPLACEMENT PARTS (USA) CLOSED-VANE HIGH-FLOW IMPELLER 2.0 HP (2.5 THP) DIAGRAM REF: No. 17d | SKU: SPX1621C | OEM FACTORY

Hayward No.17d SPX1621C ใบพัดปั๊มน้ำ Impeller Super Pump 2 HP [ใบพัดชนิดปิด Closed Vane ขนาด Ø 4-3/4" (121 mm) แกนทองเหลือง 7/16"-20 สำหรับมอเตอร์ 2.0 HP Full-Rate / 2.5 HP Max-Rate]

อะไหล่แท้มาตรฐานโรงงานผู้ผลิต Hayward Pool Products (USA) ใบพัดปั๊มน้ำสระว่ายน้ำชลศาสตร์อัตราไหลสูงขนาดใหญ่ที่สุดในตระกูล Super Pump รหัส SPX1621C (Impeller หมายเลขผังอะไหล่ No. 17d หรือรหัสหล่อขึ้นรูปตัวเรือน SP-1621-C / SP1621C) ผลิตขึ้นรูปด้วยวัสดุวิศวกรรมเทอร์โมพลาสติก Noryl® เสริมใยแก้ว (Glass-Reinforced Polymer) สีดำด้าน ผิวสัมผัสเรียบลื่น ทนทานต่อการสึกหรอจากการขัดสีของทราย ทนคลอรีน และระบบน้ำเกลือ 100% สัดส่วนโครงสร้างตรงตามมาตรฐานโรงงาน: เส้นผ่านศูนย์กลางภายนอก 4-3/4 นิ้ว (4.75" / 121 มม.), ความกว้างร่องใบพัดภายใน (Vane Width ID) 3/8 นิ้ว (9.5 มม.), ปากทางดูดน้ำ (Inlet Eye OD) 2.12 นิ้ว (54 มม.), ความหนารวมขอบใบพัด (Impeller Width OD) 13/16 นิ้ว (21 มม.), ความสูงรวม 2.55 นิ้ว (65 มม.) และ แกนเพลาทองเหลืองแท้ (Brass Shaft Hub) ขนาดเส้นผ่านศูนย์กลางภายนอก 11/16 นิ้ว (17.5 มม.) ความยาวแกนเพลา 15/16 นิ้ว (23.8 มม.) ฝังเกลียวในมาตรฐาน 7/16"-20 UNF-2B พร้อมบ่ารับสปริงแมคคานิคอลซีลขนาด 1-3/8 นิ้ว (35 มม.) ขันล็อกแน่นสนิทกับเพลามอเตอร์มาตรฐาน NEMA 56J ปราศจากการแกว่งตัว หมุนปั่นสร้างแรงดูดสุญญากาศและอัตราการไหลเวียนน้ำสูงสุด ทำงานร่วมกับดิฟฟิวเซอร์ SPX1616B (No. 15b), แป้นคอ SPX1611E5 (No. 16b) และชาร์ปซีล SPX1600Z2 / SPX1600Z2VIT (No. 10b) สำหรับปั๊มสระว่ายน้ำ Hayward Super Pump® (SP1621X25, SP2621X25, SP1615X20, SP1616X20, SP2615X20), Super II® (SP3020X25, SP3025X30) และ MaxFlo™ Series

แบบแปลนจำลองมิติขนาดทางวิศวกรรมตามสเปกโรงงาน (Engineering Blueprint & 2 HP Impeller Specs)

มิติตามแบบโรงงาน: ใบพัด 4-3/4" (121 mm) | ปากดูด 2.12" (54 mm) | ร่องกว้าง 3/8" (9.5 mm) | แกนทองเหลือง 11/16"
SIDE ELEVATION: 2.0 HP (SPX1621C) mm / in BRASS 4-3/4 in (121 mm) 2.12" (54 mm) 13/16 in (21mm) แกน OD = 11/16" 2.55 in (65 mm) มิติตามแบบโรงงาน: กว้าง 4-3/4" • ปาก 2.12" • สูง 2.55" • ร่องกว้าง 3/8" • สำหรับรุ่น 2.0 HP Full Rate INTERNAL CUTAWAY & THREAD (mm) น้ำเข้าสู่กังหัน 2.0 HP 7/16"-20 บ่ารับสปริงซีล 1-3/8" (SPX1600Z2) ร่อง 3/8" (9.5mm) สลัดน้ำแรงดันสูงเข้าสู่ดิฟฟิวเซอร์ 2 HP (SPX1616B) คำแนะนำการประกอบจากวิศวกรโรงงาน: • ล็อกเพลามอเตอร์ด้านท้ายก่อนหมุนเกลียวใบพัดเข้าแกน • เกลียวขวามาตรฐาน หมุนตามเข็มนาฬิกาเพื่อขันแน่น ห้ามใช้คีมบีบขอบใบพัดเด็ดขาด (ป้องกันใบพัดเสียศูนย์) HAYWARD IMPELLER (SPX1621C) • 4-3/4" OD x 2.55" H x 2.12" EYE • VANE 3/8" • THREAD 7/16"-20

จุดเด่นและประสิทธิภาพของใบพัดปั๊ม Hayward SPX1621C (2.0 HP)

ร่องกว้าง 3/8" อัตราไหล 2 HP สูงสุด

ช่องทางเดินน้ำกว้าง 9.5 mm (3/8") ขับเคลื่อนปริมาตรน้ำได้สูงสุดในตระกูล Super Pump เพิ่มแรงดันส่งน้ำ (Total Dynamic Head) สำหรับสระขนาดใหญ่และระบบสปา

Noryl® เสริมใยแก้ว ทนเคมีและเกลือ

ผลิตจากเรซินเทอร์โมพลาสติก Noryl เสริมใยแก้ว แข็งแกร่ง ทนทานต่อการขัดสีของทราย ไม่กรอบแตกจากสารเคมีคลอรีนเข้มข้น โอโซน และสระระบบเกลือ 100%

แกนทองเหลืองแท้ 7/16"-20

แกนเพลาฝังบูชเกลียวในทองเหลืองแท้ยาว 15/16" ล็อกเข้ากับเพลามอเตอร์ 56J ได้แม่นยำ เกลียวไม่หวาน ไม่รูด และหมุนสมดุลไร้การสั่นคลอน

บ่ารับสปริงซีล 1-3/8" แนบสนิท

ด้านหลังของใบพัดออกแบบบ่ารับหน้าสัมผัสสปริงซีลขนาด 1-3/8" (35 mm) รองรับแมคคานิคอลซีล SPX1600Z2 ป้องกันน้ำรั่วซึมเข้ามอเตอร์ได้อย่างสมบูรณ์แบบ

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Hayward Genuine OEM Parts
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Brand)
Hayward Pool Products (USA Standard OEM)
รหัสสินค้า (Part Number)
SPX1621C (หมายเลขหล่อขึ้นรูป: SP-1621-C, SP1621C, 5110-10E, HAY-101-2056)
ตำแหน่งในผังอะไหล่ (Diagram Ref)
No. 17d (ใบพัดปั๊มน้ำ / Closed-Face Impeller 2.0 HP Full-Rate / 2.5 HP Max-Rate)
ขนาดกำลังมอเตอร์ที่รองรับ (Horsepower Range)
2.0 HP Full-Rated (2.0 OHP) หรือ 2.5 HP Max-Rated (2.5 THP)
เส้นผ่านศูนย์กลางภายนอก (Impeller OD)
4-3/4 นิ้ว (4.75" / 121 มม. ± 0.5 mm ใหญ่ที่สุดในรุ่น)
ขนาดปากทางดูด (Inlet Eye OD)
2.12 นิ้ว (54 มม.)
ความกว้างร่องใบพัดภายใน (Vane Width ID)
3/8 นิ้ว (0.375" / 9.5 มม. กว้างพิเศษสำหรับ High-Flow)
ความหนารวมขอบใบพัด (Impeller Width OD)
13/16 นิ้ว (0.81" / 21.0 มม.)
ขนาดแกนเพลาทองเหลืองและบ่าซีล
แกน OD 11/16" (17.5 mm) × เกลียวใน 7/16"-20 UNF | บ่ารับสปริงซีล OD 1-3/8" (35 mm)
รุ่นปั๊มที่รองรับการใช้งาน (Compatibility)
Hayward Super Pump® 2 HP (SP1621X25, SP2621X25, SP1615X20, SP1616X20, SP2615X20), Super II® (SP3020X25, SP3025X30) และ MaxFlo™ 2 HP
สภาพสินค้าและการรับประกัน
อะไหล่แท้เบิกศูนย์ Hayward OEM Genuine 100% บรรจุกล่องมาตรฐานพร้อมจัดส่งด่วน

รายการอะไหล่ในผังที่ทำงานร่วมกับใบพัดปั๊ม 2.0 HP (Mating Parts Cross-Reference)

ผังอะไหล่รหัสอะไหล่ (Part No.)ชื่อชิ้นส่วนอะไหล่ (Part Name)ความสัมพันธ์กับ SPX1621C
No. 17d ★SPX1621Cใบพัดปั๊มน้ำ Impeller 2.0 HP Full / 2.5 HP Max (ชิ้นนี้)หัวใจหลักหมุนปั่นสร้างแรงดันน้ำ 2 HP
No. 15bSPX1616Bฝาครอบใบพัดปั๊ม 2 HP (Diffuser 2.0 HP)ครอบตัวใบพัด 2 HP เพื่อรีดและผันน้ำ
No. 16bSPX1611E5แป้นคอ 2 HP (Seal Plate Super Pump 2 HP)ผนังหลังห้องใบพัด 2 HP รองรับเบ้าซีล
No. 10bSPX1600Z2 / SPX1600Z2VITชาร์ปซีลแมคคานิคอลเพลา 5/8" (Mechanical Seal)สปริงโรตารี่กดแนบบนบ่าคอหลังใบพัด (1-3/8")
No. 3SPX1600Rซีลฝารีดน้ำ (Diffuser Gasket)ซีลปากทางดูดหน้าใบพัดกันน้ำวนย้อน

ข้อแนะนำทางวิศวกรรมในการติดตั้งและดูแลรักษาใบพัดปั๊ม Hayward SPX1621C (2.0 HP)

1. ความเข้ากันได้ของระบบ 2.0 HP (System Compatibility): ใบพัดรหัส SPX1621C มีขนาดเส้นผ่านศูนย์กลางใหญ่ที่สุดถึง 4-3/4 นิ้ว (121 มม.) และร่องใบพัดกว้าง 3/8 นิ้ว (9.5 มม.) ต้องใช้งานร่วมกับดิฟฟิวเซอร์ 2 HP (SPX1616B) และแป้นคอ 2 HP (SPX1611E5) เท่านั้น ห้ามนำไปใส่ในเรือนดิฟฟิวเซอร์รุ่น 3/4 HP - 1.5 HP (SPX2600B) เพราะใบพัดจะติดขัดและเสียดสีจนละลายเสียหายทันที
2. วิธีการถอดและประกอบใบพัดอย่างปลอดภัย (Proper Removal & Installation): ให้ถอดฝาครอบท้ายมอเตอร์และใช้ประแจปากตายขนาด 7/16" ล็อกรอยบากแกนเพลามอเตอร์ให้อยู่กับที่ จากนั้นใช้มือเปล่าจับตัวใบพัดหมุนทวนเข็มนาฬิกาเพื่อคลายออก และหมุนตามเข็มนาฬิกาเพื่อขันเข้า ห้ามใช้คีมล็อกหรือประแจจับบีบขอบใบพัด Noryl เด็ดขาด เพื่อป้องกันขอบบิ่นแตกร้าวและเสียสมดุลชลศาสตร์
3. เปลี่ยนแมคคานิคอลซีลใหม่ทุกครั้ง (Always Replace Shaft Seal): เนื่องจากปั๊มขนาด 2 HP มีแรงบิดและแรงดันน้ำสูงมาก ทุกครั้งที่มีการถอดเปลี่ยนใบพัด แนะนำให้เปลี่ยนชุดแมคคานิคอลซีลเพลาตัวใหม่เสมอ (รหัส SPX1600Z2 สำหรับน้ำคลอรีน หรือ SPX1600Z2VIT สำหรับสระระบบเกลือ) เพื่อป้องกันการรั่วซึมตามแนวเพลาหลังประกอบกลับ
4. การตรวจเช็กสิ่งอุดตันในร่องใบพัด (Clean Vane Passages): หากสังเกตว่าแรงดันน้ำตกหรือปั๊มสูญเสียแรงส่งน้ำ ให้ตรวจสอบช่องร่องใบพัดว่ามีเศษหิน กิ่งไม้ หรือเส้นผมเข้าไปติดขัดหรือไม่ ให้ใช้ลวดปลายงอหรือคีมปากจิ้งจกเขี่ยเศษขยะออกอย่างระมัดระวัง
