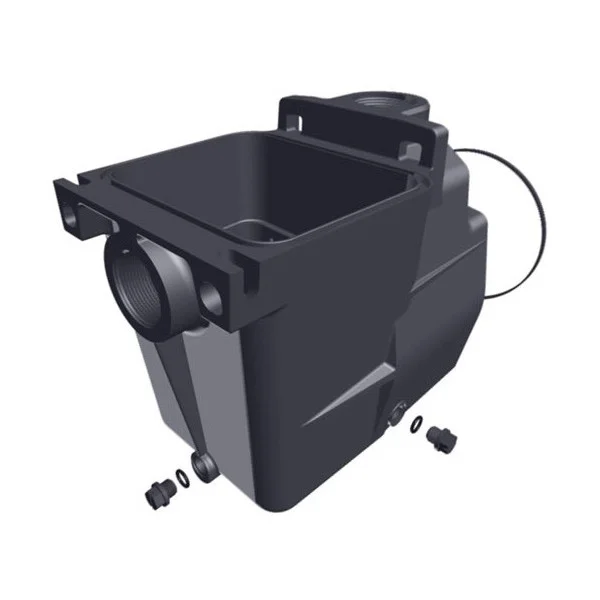

Hayward เสื้อปั๊ม Super Pump ขนาดท่อ 2 นิ้ว รหัส No.1b SPX1620AA [Pump Housing/Strainer 2"x2" with Drain Plugs สำหรับปั๊มสระว่ายน้ำ Hayward Super Pump Series]
อะไหล่แท้จากโรงงานผู้ผลิต Hayward Pool Products (USA) ชิ้นส่วน No.1b เสื้อปั๊มและกระบอกกรองตะกร้าหน้าปั๊ม รหัส SPX1620AA (Super Pump Housing/Strainer with Drain Plugs) ออกแบบทางวิศวกรรมสำหรับปั๊มสระว่ายน้ำตระกูล Hayward Super Pump® (SP1600X, SP2600X, Super Pump VS และ Super Pump XE Series) โดดเด่นด้วยช่องต่อท่อน้ำเข้าและน้ำออกแบบเกลียวในขนาดใหญ่ 2 นิ้ว FIP (2" x 2" NPT Female Ports) เพิ่มอัตราการไหลเวียนของน้ำ (Flow Capacity) และลดแรงต้านทานทางชลศาสตร์ ผลิตขึ้นรูปชิ้นเดียวไร้รอยต่อด้วยวัสดุคอมโพสิต PermaGlass XL™ (เรซินโพลีเมอร์เสริมใยแก้วแรงดึงสูง) ทนทานต่อแรงดันน้ำ สารเคมีสระว่ายน้ำ และ รองรับระบบเกลืออิเล็กโทรไลซิส (Salt Water Pools) 100% ภายในรองรับตะกร้ากรองเศษใบไม้ขนาด 110 ลูกบาศก์นิ้ว (SPX1600M) พร้อมรูถ่ายน้ำทิ้งพร้อมจุกปิด 2 ตำแหน่ง (1/4" Drain Plugs SPX1700FG) เพื่อความสะดวกในการระบายน้ำและป้องกันน้ำขังในฤดูหนาว ติดตั้งเข้ากับหน้าแปลนมอเตอร์และแผ่นประกบเดิมได้ทันทีโดยไม่ต้องดัดแปลง
แบบแปลนจำลองมิติขนาดทางวิศวกรรม (Engineering Blueprint - Dimensional Specifications)
มิติตามแบบแปลนโรงงาน: ความยาว 297 mm | กว้าง 216 mm | สูง 276 mm | ท่อ 2" NPTจุดเด่นและคุณสมบัติทางวิศวกรรมของเสื้อปั๊ม Hayward SPX1620AA (2" x 2")
ท่อเกลียวในขนาด 2" FIP เต็มพิกัด
ช่องทางน้ำเข้าและออกขนาด 2 นิ้ว NPT ช่วยเพิ่มอัตราการไหลเวียนน้ำสูงสุด ลดแรงเสียดทานในเส้นท่อ (Head Loss) และช่วยประหยัดพลังงานมอเตอร์
PermaGlass XL™ ทนเคมีและเกลือ
ผลิตจากคอมโพสิตเรซินเสริมใยแก้วคุณภาพสูง แข็งแรง ทนต่อแรงกระแทกจากแรงดันน้ำ ทนสารเคมีและน้ำเกลือสระว่ายน้ำ 100% ไม่ผุกร่อน
รองรับตะกร้ากรอง 110 Cu. In.
ช่องกระบอกกรองขนาดใหญ่จุเศษใบไม้และตะกอนได้มากเป็นพิเศษ ยืดระยะเวลาการทำความสะอาด ใช้งานร่วมกับตะกร้าแท้รุ่น SPX1600M
มาพร้อมจุกเดรนน้ำคู่ 1/4" NPT
แถมจุกเดรนน้ำแท้ Hayward SPX1700FG พร้อมโอริงซีล 2 ชุด ถ่ายน้ำออกจากเสื้อปั๊มได้หมดจด ป้องกันน้ำขังและการแตกร้าวจากความดัน
รายการอะไหล่ประกอบร่วมกับเสื้อปั๊ม Hayward Super Pump (Mating Parts Cross-Reference)
| Ref No. | รหัสอะไหล่ (Part No.) | ชื่อชิ้นส่วนอะไหล่ (Part Name) | หน้าที่การทำงาน |
|---|---|---|---|
| No. 1b ★ | SPX1620AA | เสื้อปั๊มและกระบอกกรองท่อ 2" พร้อมจุกเดรน (ชิ้นนี้) | โครงสร้างหลักรับน้ำเข้า-ออก |
| No. 2 | SPX1600T | ปะเก็นยางประกบเสื้อปั๊ม (Housing Gasket) | ซีลกันรั่วระหว่างเสื้อปั๊มกับแผ่นซีลเพลท |
| No. 4 | SPX1600D | ฝาปิดกระบอกกรองใส Lexan (Strainer Cover Lid) | ฝาปิดใสมองเห็นเศษตะกร้ากรอง |
| No. 5 | SPX1600S | โอริงซีลฝาปิดหน้าปั๊ม (Strainer Cover Gasket) | ป้องกันอากาศรั่วเข้าสู่ห้องสุญญากาศ |
| No. 6 | SPX1600M | ตะกร้ากรองเศษใบไม้ 110 Cu. In. (Strainer Basket) | ดักจับเศษใบไม้และสิ่งสกปรกก่อนเข้าใบพัด |
| No. 7 | SPX1600PN | ชุดน็อตมือหมุนล็อกฝา (Hand Knob Kit x2) | สลักขันล็อกฝาปิดหน้าปั๊มด้วยมือเปล่า |
| No. 8 | SPX1700FG | จุกเดรนน้ำ 1/4" พร้อมปะเก็น (Drain Plug w/ Gasket) | ถ่ายน้ำทิ้งเพื่อซ่อมบำรุงหรือป้องกันน้ำค้าง |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและเปลี่ยนเสื้อปั๊ม Hayward SPX1620AA (Installation Standards)
1. การติดตั้งเกลียวท่อทางเข้าและทางออก 2 นิ้ว NPT (Thread Sealing): ให้ใช้เฉพาะเทปพันเกลียวเทฟลอน (PTFE Thread Seal Tape) พันประมาณ 3 – 4 รอบตามทิศทางตามเข็มนาฬิกาบนข้อต่อเกลียวนอก ขันด้วยมือให้แน่นพอตึง แล้วใช้ประแจขันเพิ่มอีกเพียง 1 – 1.5 รอบเท่านั้น ห้ามใช้น้ำยาประสานท่อ PVC (Solvent Cement) หรือน้ำยาทาท่อชนิดซิลิโคนกับเกลียวเสื้อปั๊มเด็ดขาด เพราะสารทำละลายอาจทำให้เนื้อพลาสติก PermaGlass XL เกิดรอยร้าว
2. การเปลี่ยนปะเก็นประกบเสื้อปั๊มใหม่เสมอ (Housing Gasket Replacement): ทุกครั้งที่มีการถอดเปลี่ยนเสื้อปั๊ม แนะนำให้เปลี่ยนปะเก็นยางประกบเสื้อปั๊มตัวใหม่ (SPX1600T) และปะเก็นดิฟฟิวเซอร์ (SPX1600R) พร้อมชโลมจาระบีซิลิโคนหล่อลื่นสำหรับสระว่ายน้ำ (เช่น Jack's Lube หรือ Magic Lube) บางๆ บนโอริง เพื่อป้องกันไม่ให้อากาศรั่วซึมเข้าสู่ห้องใบพัดปั๊ม
3. ลำดับการขันน็อตหน้าแปลน 4 ตัว (Cross-Torque Tightening Pattern): ในการขันสกรูยึดระหว่างเสื้อปั๊มกับแผ่นซีลเพลทมอเตอร์ (Housing Cap Screws SPX1600Z4 จำนวน 4 ตัว) ต้องขันสลับแบบกากบาททแยงมุมทีละน้อยเพื่อให้หน้าแปลนแนบสนิทเท่ากันทุกด้าน ป้องกันไม่ให้เสื้อปั๊มบิดเบี้ยวหรือเกิดรอยรั่วซึม
4. การล่อน้ำก่อนเดินเครื่อง (Priming & Leak Testing): เมื่อประกอบเสร็จ ให้ปิดจุกเดรนน้ำด้านล่าง (SPX1700FG) ทั้ง 2 ตัวให้แน่น เติมน้ำสะอาดลงในกระบอกกรองจนเต็มระดับท่อดูดก่อนปิดฝาใส Lexan แล้วจึงเริ่มเดินเครื่องเพื่อทดสอบแรงดันรั่วซึม ห้ามเดินเครื่องแห้งโดยเด็ดขาด
