Home > Spare Parts > อะไหล่ปั๊ม Hayward Super Pump > No.15b SPX1616B ฝาครอบใบพัดปั๊ม Diffuser Super Pump 2 HP
No.15b SPX1616B ฝาครอบใบพัดปั๊ม Diffuser Super Pump 2 HP - 1 View larger

No.15b SPX1616B ฝาครอบใบพัดปั๊ม Diffuser Super Pump 2 HP

Hayward

SPX1616B

10011492

New product

2026-12-25

Instock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿2,160.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

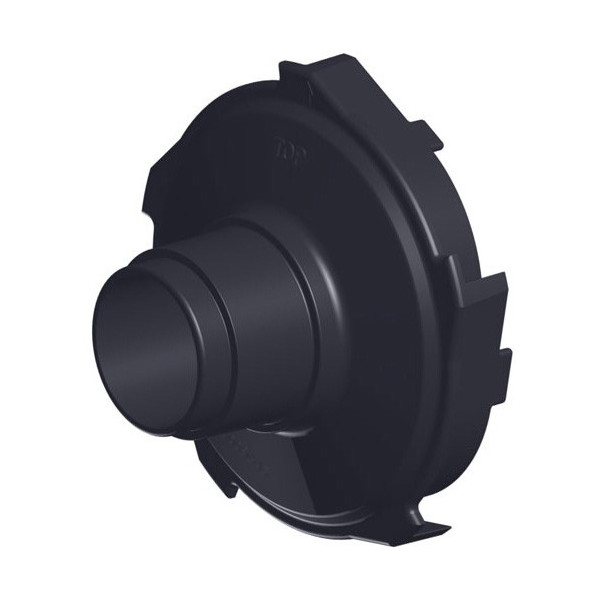

No.15b SPX1616B ฝาครอบใบพัดปั๊ม Diffuser Super Pump 2 HP

Hayward SPX1616B Super Pump Diffuser 2 HP Background
HAYWARD GENUINE REPLACEMENT PARTS (USA) HIGH-FLOW DIFFUSER 2.0 HP • FULL-RATE DIAGRAM REF: No. 15b | SKU: SPX1616B | OEM FACTORY

Hayward No.15b SPX1616B ฝาครอบใบพัดปั๊ม Diffuser Super Pump 2 HP [ชุดรีดน้ำผันน้ำปั๊มสระว่ายน้ำ ขนาด 2.0 HP สำหรับซีรีส์ SP1600X, SP2600X]

อะไหล่แท้มาตรฐานโรงงานผู้ผลิต Hayward Pool Products (USA) ฝาครอบใบพัดผันน้ำและรีดน้ำชลศาสตร์กำลังสูง รหัส SPX1616B (Diffuser หมายเลขผังอะไหล่ No. 15b หรือรหัสหล่อขึ้นรูป SP-1616-B) ผลิตขึ้นรูปด้วยวัสดุวิศวกรรมเทอร์โมพลาสติก Noryl® เสริมใยแก้ว (Glass-Reinforced Polymer) มีความแข็งแรงทนทานเป็นเลิศ ออกแบบช่องโพรงและครีบรีดน้ำกว้างเป็นพิเศษสำหรับปั๊มสระว่ายน้ำขนาดกำลัง 2.0 แรงม้า (2.0 HP Full-Rated / 2.5 HP Max-Rated) ทำหน้าที่ควบคุมทิศทางการหมุนเวียนน้ำ แปลงพลังงานจลน์จากใบพัดขนาดใหญ่ (Impeller 2 HP รหัส SPX2615C) ให้เป็นแรงดันน้ำทรงพลังส่งเข้าสู่ระบบกรองน้ำสระว่ายน้ำ คอจมูกทรงกระบอกด้านหน้า (Diffuser Snout OD 60.3 mm) สวมล็อกเข้ากับปะเก็นยาง SPX1600R (No. 3) เพื่อปิดกั้นสุญญากาศระหว่างห้องดูดและห้องอัดแรงดัน ป้องกันการไหลวนย้อนกลับของน้ำ (Recirculation Loss) พร้อมสัญลักษณ์มาร์ก "TOP" ชี้บอกตำแหน่ง 12 นาฬิกา เพื่อการประกอบเข้ากับเสื้อปั๊มได้อย่างถูกต้องแม่นยำ สำหรับปั๊มสระว่ายน้ำตระกูล Hayward Super Pump® (SP1615X20, SP1616X20, SP2615X20, SP2621X25), Super Pump VS/XE และ MaxFlo™ Series

แบบแปลนจำลองมิติขนาดทางวิศวกรรม (Engineering Blueprint & 2 HP Diffuser Dimensions)

มิติตามแบบโรงงาน: ขอบนอก Ø 174 mm | คอจมูก Ø 60.3 mm | ปากดูดใน Ø 50.8 mm | สูงรวม 84 mm
FRONT VIEW: SNOUT & 2 HP FLANGE (mm) TOP ID Ø 50.8 HAYWARD SPX1616B NORYL® HIGH-FLOW 2.0 HP OD = 174 mm (6.85") คอจมูก OD = 60.3 mm (2-3/8") มิติมาตรฐานโรงงาน: ขอบนอก 174 mm • คอจมูก 60.3 mm • รูใน 50.8 mm • เฉพาะรุ่น 2 HP SIDE PROFILE & 2 HP CAVITY (mm) โอริง SPX1600R น้ำเข้าจากกระบอกกรอง ห้องครอบใบพัด 2.0 HP (รองรับใบพัด SPX2615C / SPX1616C) ครีบผันน้ำแรงดันสูงอัตราไหล 2 HP สูง 38 mm 84 mm (3.30") ฐาน W = 174 mm คำแนะนำการประกอบรุ่น 2 HP: • ตรวจสอบว่าใช้กับใบพัด 2.0 HP (SPX2615C) เท่านั้น • หันมาร์ก "TOP" ขึ้นด้านบน 12 นาฬิกา สวมโอริง SPX1600R ห้ามใช้แทนรุ่น 1.5 HP (SPX2600B) เพราะอัตราไหลต่างกัน HAYWARD SUPER PUMP DIFFUSER 2 HP (SPX1616B) • NORYL® RESIN • OD 174 mm x สูงรวม 84 mm x คอจมูก 60.3 mm

จุดเด่นและประสิทธิภาพของฝาครอบใบพัด Hayward SPX1616B (2 HP)

โพรงครอบใบพัด 2 HP แท้

ช่องทางเดินน้ำลึก 54 mm รองรับใบพัดขนาด 2.0 HP (SPX2615C) โดยเฉพาะ ป้องกันไม่ให้ใบพัดเสียดสีกับผนังดิฟฟิวเซอร์และสร้างแรงดันน้ำได้สูงสุด

Noryl® เสริมใยแก้ว ทนเคมีและเกลือ

ขึ้นรูปด้วยเรซินเทอร์โมพลาสติก Noryl เสริมใยแก้วเกรดอุตสาหกรรม ทนต่อการเสียดสีของกระแสน้ำแรงดันสูง ไม่กรอบแตกจากสารเคมีสระว่ายน้ำ 100%

คอจมูก Ø 60.3 mm สวมโอริงแนบสนิท

คอทรงกระบอกสูง 38 mm รองรับการสวมโอริง SPX1600R ได้แน่นกระชับพอดี ช่วยกั้นแยกแรงดันน้ำ ป้องกันน้ำไหลวนย้อนกลับเข้าใบพัด

มาร์ก "TOP" ชัดเจน ติดตั้งแม่นยำ

ปั๊มอักษรนูน "TOP" ที่ตำแหน่ง 12 นาฬิกา ช่วยให้ช่างและผู้ใช้งานสามารถวางตำแหน่งทิศทางช่องส่งน้ำเข้าหาท่อส่งด้านบนได้อย่างถูกต้อง 100%

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Hayward Genuine OEM Parts
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Brand)
Hayward Pool Products (USA Standard OEM)
รหัสสินค้า (Part Number)
SPX1616B (หมายเลขหล่อขึ้นรูป: SP-1616-B, รหัสเทียบเคียง: 5110-15B, HAY-101-2293)
ตำแหน่งในผังอะไหล่ (Diagram Ref)
No. 15b (ฝาครอบใบพัดปั๊ม / ดิฟฟิวเซอร์ 2.0 HP / Diffuser Assembly 2.0 HP)
ขนาดแรงม้าปั๊มที่รองรับ (Horsepower Range)
2.0 HP Full-Rated / 2.5 HP Max-Rated (สำหรับปั๊มกำลังสูง 2 แรงม้าขึ้นไป)
มิติขนาดตัวดิฟฟิวเซอร์ (Diffuser Dimensions)
ขอบนอกรวมครีบ Ø 174 มม. (6.85") × คอจมูกนอก Ø 60.3 มม. (2-3/8") × สูงรวม 84 มม. (3.30")
วัสดุชิ้นงาน (Material)
Noryl® เสริมใยแก้ว (Glass-Reinforced Polymer ทนการกัดกร่อนจากคลอรีน น้ำเกลือ และการเสียดสี)
โอริงที่ใช้งานร่วมกัน (Mating O-Ring)
Hayward SPX1600R (Diffuser Gasket / O-Ring สวมบนบ่าคอจมูก Ø 60.3 mm)
รุ่นปั๊มที่รองรับการใช้งาน (Compatibility)
Hayward Super Pump® รุ่น 2 HP (SP1615X20, SP1616X20, SP2615X20, SP2621X25), Super Pump VS/XE และ MaxFlo™ Series 2 HP
น้ำหนักสุทธิ (Net Weight)
ประมาณ 0.35 กิโลกรัม (0.77 lbs)
สภาพสินค้าและการรับประกัน
อะไหล่แท้เบิกศูนย์ Hayward OEM Genuine 100% บรรจุกล่องมาตรฐานพร้อมจัดส่งด่วน

รายการอะไหล่ในผังที่ทำงานร่วมกับฝาครอบใบพัด 2 HP (Mating Parts Cross-Reference)

ผังอะไหล่รหัสอะไหล่ (Part No.)ชื่อชิ้นส่วนอะไหล่ (Part Name)ความสัมพันธ์กับ SPX1616B
No. 15b ★SPX1616Bฝาครอบใบพัดปั๊ม Diffuser 2.0 HP (ชิ้นนี้)ชิ้นส่วนหลักบังคับทิศทางและรีดน้ำรุ่น 2 HP
No. 16SPX2615C / SPX1616Cใบพัดปั๊มน้ำ 2.0 HP (Impeller 2 HP)หมุนปั่นสร้างแรงดันน้ำอยู่ภายในดิฟฟิวเซอร์ 2 HP
No. 3SPX1600Rซีลฝารีดน้ำ (Diffuser Gasket / O-Ring)สวมบนบ่าคอจมูกดิฟฟิวเซอร์กันน้ำวน
No. 11SPX1600F5 / SPX1600Eแป้นยึดมอเตอร์ / ซีลเพลท (Seal Plate)ฐานประกบด้านหลังของดิฟฟิวเซอร์
No. 1bSPX1620AA / SPX1600AAเสื้อปั๊มและกระบอกกรอง (Pump Housing/Strainer)เบ้ารับทรงกระบอกที่คอดิฟฟิวเซอร์สวมเข้าหา

ข้อแนะนำทางวิศวกรรมในการติดตั้งและดูแลรักษาฝาครอบใบพัด Hayward SPX1616B (2 HP)

1. ความเข้ากันได้ของรุ่นใบพัด (2 HP Impeller Verification): ดิฟฟิวเซอร์รุ่น SPX1616B ออกแบบโพรงด้านในกว้างและลึกเป็นพิเศษเพื่อรองรับใบพัด 2.0 HP (SPX2615C / SPX1616C) เท่านั้น ห้ามนำไปใส่ปนกับรุ่น 3/4 HP – 1.5 HP (SPX2600B) เพราะจะทำให้สูญเสียแรงอัดและลดทอนอัตราการไหลเวียนน้ำของปั๊ม
2. สังเกตตำแหน่งตัวอักษร "TOP" เสมอ (Observe TOP Orientation): บนตัวดิฟฟิวเซอร์จะมีตัวอักษรนูนคำว่า "TOP" หล่อติดอยู่ที่ขอบจานด้านบน ขณะติดตั้งต้องหมุนให้คำว่า TOP ชี้ตรงขึ้นด้านบน 12 นาฬิกาเสมอ เพื่อให้ช่องทางออกของน้ำตรงกับท่อจ่ายน้ำด้านบนของเสื้อปั๊ม หากใส่กลับทิศจะทำให้แรงดันน้ำตกฮวบและปั๊มดูดน้ำไม่ขึ้น
3. การเปลี่ยนโอริงคอดิฟฟิวเซอร์ (Diffuser Gasket Replacement): ทุกครั้งที่มีการถอดเปลี่ยนดิฟฟิวเซอร์ แนะนำให้เปลี่ยนโอริงคอจมูกตัวใหม่รหัส SPX1600R (No. 3) ควบคู่กันเสมอ พร้อมทาจาระบีซิลิโคนสระว่ายน้ำ 100% บางๆ เพื่อช่วยให้คอจมูกสไลด์เข้าเบ้ารับเสื้อปั๊มได้นุ่มนวล ป้องกันโอริงปลิ้นหรือฉีกขาด
4. การขันสกรูยึดดิฟฟิวเซอร์ 2 ตัว (Diffuser Screws Tightening): ใช้ไขควงขันสกรูยึดดิฟฟิวเซอร์เข้ากับแผ่นซีลเพลทให้แน่นพอตึงมือ ห้ามใช้สว่านกระแทกขันกวดแน่นเกินไป เพราะอาจทำให้เบ้ารูร้อยน็อตพลาสติก Noryl แตกหักเสียหายได้
