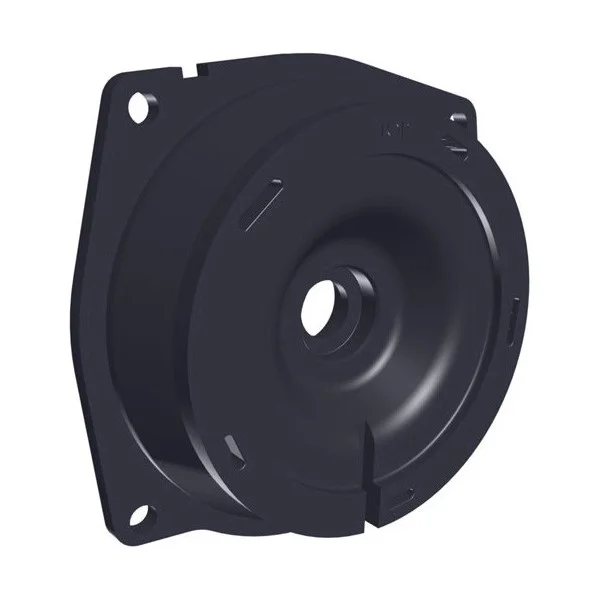

แบบแปลนจำลองมิติขนาดทางวิศวกรรมรุ่น 2 HP (Engineering Blueprint & 2 HP Seal Plate Dimensions)
มิติตามแบบโรงงาน: ขอบนอก Ø 216 mm | เบ้าซีล Ø 31.8 mm | ร่องโอริง Ø 168 mm | หนา 34 mmจุดเด่นและประสิทธิภาพของแป้นคอ Seal Plate Hayward SPX1611E5 (2 HP)
รองรับระบบปั๊ม 2 HP เต็มพิกัด
โพรงหน้าแปลนออกแบบลึก 34 mm สำหรับประกบดิฟฟิวเซอร์ 2 HP (SPX1616B) และใบพัดขนาดใหญ่ (SPX2615C) โดยเฉพาะ ทนทานต่อแรงดันน้ำสะสมสูง
Noryl® เสริมใยแก้ว แกร่งพิเศษ
ขึ้นรูปจากคอมโพสิตโพลีเมอร์เกรดวิศวกรรม Noryl® เสริมเส้นใยแก้ว ทนทานต่อแรงบิดและแรงกระแทกจากแรงดันน้ำ ไม่บิดเบี้ยวหรือโก่งงอเมื่อใช้งานต่อเนื่อง
เบ้าซีลเซรามิก Ø 31.8 mm แนบสนิท
ขนาดเบ้ารองรับชาร์ปซีลมาตรฐาน 5/8" (SPX1600Z2 / SPX1600Z2VIT) แนบสนิทระดับไมครอน ล็อกถ้วยยางแน่นหนา ป้องกันน้ำรั่วซึมเข้าเพลามอเตอร์ 100%
ร่องโอริง Ø 168 mm & รู Weep Hole
ร่องบ่าหน้าแปลนรับโอริง SPX1600T ซีลสุญญากาศสนิท พร้อมรูระบายน้ำทิ้งหยดซีล (Weep Hole) ช่วยเตือนเมื่อแมคคานิคอลซีลเริ่มสึกหรอก่อนที่มอเตอร์จะเสียหาย
รายการอะไหล่ในผังที่ทำงานร่วมกับแป้นคอ 2 HP (Mating Parts Cross-Reference)
| ผังอะไหล่ | รหัสอะไหล่ (Part No.) | ชื่อชิ้นส่วนอะไหล่ (Part Name) | ความสัมพันธ์กับ SPX1611E5 |
|---|---|---|---|
| No. 16b ★ | SPX1611E5 | แป้นคอ Seal Plate Super Pump 2 HP (ชิ้นนี้) | แผ่นรองซีลและประกบหลังห้องใบพัด 2 HP |
| No. 15b | SPX1616B | ฝาครอบใบพัดปั๊ม 2 HP (Diffuser 2.0 HP) | ยึดสกรู 2 ตัวเข้ากับด้านหน้า SPX1611E5 |
| No. 16 | SPX2615C / SPX1616C | ใบพัดปั๊มน้ำ 2.0 HP (Impeller 2 HP) | หมุนปั่นสร้างแรงดันน้ำอยู่หน้าแผ่นซีลเพลท |
| No. 2 | SPX1600T | ซีลคอปั๊ม (Housing Gasket Ø 168 mm) | วางในร่องบ่าหน้าแปลน SPX1611E5 |
| No. 10b | SPX1600Z2 / SPX1600Z2VIT | ชาร์ปซีลแมคคานิคอลเพลา 5/8" (Mechanical Seal) | สวมอัดในเบ้าซีตเซรามิก Ø 31.8 mm |
| No. 11 | SPX1600F5 | แป้นยึดมอเตอร์ (Motor Mounting Plate NEMA 56J) | แผ่นโครงสร้างประกบด้านหลังรับกับมอเตอร์ |
| No. 1b | SPX1620AA | เสื้อปั๊มและกระบอกกรองท่อ 2" (Pump Housing) | ประกบหน้าแปลนด้านหน้าโดยมีโอริงคั่นกลาง |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและดูแลรักษาแป้นคอ Seal Plate Hayward SPX1611E5 (2 HP)
1. ความเข้ากันได้เฉพาะรุ่น 2.0 HP (2.0 HP Specific Fitment): แป้นคอรหัส SPX1611E5 ออกแบบโพรงด้านในและมิติความลึก 34 mm เพื่อรองรับใบพัด 2.0 HP (SPX2615C) และดิฟฟิวเซอร์ 2 HP (SPX1616B) เท่านั้น ห้ามนำไปสลับใช้กับรุ่น 3/4 HP – 1.5 HP (SPX2600E5) เพราะจะทำให้ใบพัดติดขัดหรือสูญเสียแรงอัดน้ำ
2. การติดตั้งเบ้าซีลเซรามิกขนาด Ø 31.8 mm (Ceramic Seat Installation): ก่อนสวมถ้วยยางและหน้าซีตเซรามิก (จากชุด SPX1600Z2 / SPX1600Z2VIT) ลงในเบ้ากลางของแผ่น ให้เช็ดทำความสะอาดเบ้าให้ปราศจากคราบตะกรันและฝุ่นทราย ใช้น้ำสะอาดหรือน้ำสบู่เจือจางทาหล่อลื่นรอบถ้วยยาง แล้วใช้ปลอกพลาสติกหรือผ้านุ่มกดอัดตรงๆ ให้ลงสนิทถึงก้นเบ้า ห้ามใช้โลหะหรือไขควงตอกหน้าเซรามิกโดยตรงเด็ดขาด เพราะจะทำให้หน้าซีลแตกหรือเกิดรอยขีดข่วน
3. การเปลี่ยนโอริงซีลคอปั๊ม SPX1600T พร้อมกันเสมอ (Replace Housing Gasket): ทุกครั้งที่มีการถอดรื้อแป้นคอ Seal Plate แนะนำให้เปลี่ยนโอริงคอปั๊มตัวใหม่รหัส SPX1600T (No. 2) พร้อมทาจาระบีซิลิโคนสระว่ายน้ำ 100% (เช่น Jack's Lube หรือ Magic Lube) บางๆ ห้ามใช้จาระบีปิโตรเลียมหรือวาสลีนเด็ดขาด เพราะจะทำลายเนื้อยางโอริงและเนื้อพลาสติก Noryl ให้บวมเสียรูป
4. การขันโบลต์ยึด 4 มุมตามแนวทแยง (Cross-Pattern Torquing): เมื่อประกบแผ่น SPX1611E5 เข้ากับเสื้อปั๊ม ให้ขันน็อต 4 ตัวสลับแบบกากบาททแยงมุมทีละน้อย เพื่อให้แรงกดบีบอัดลงบนโอริงสม่ำเสมอเท่ากันทุกมุม ป้องกันไม่ให้แผ่นหน้าแปลนบิดตัวหรือโก่งงอจนน้ำรั่วซึม
