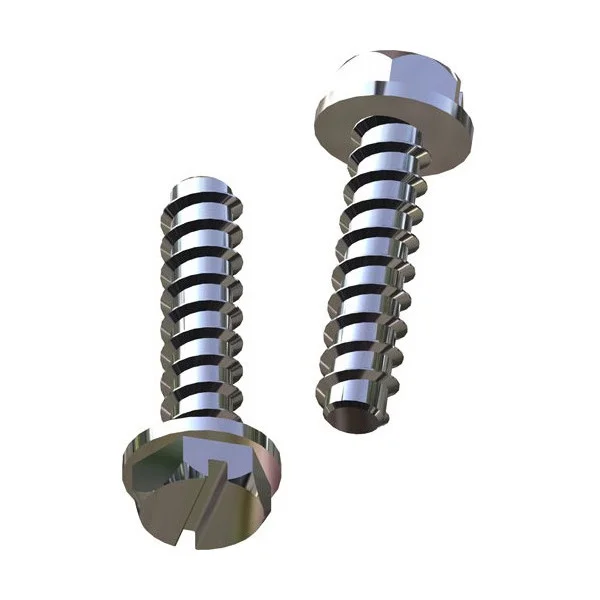

-SPX1600Z52 น็อตยึดขาตั˞งปั๊ม [Mounting Foot Cap Screw]
HaywardSPX1600Z52
10011485
New product
2026-12-25
Instock
>>สินค้าจัดส่งจาก กทม
>>ช่างบริการ/ติดตั้ง จาก กทม
-SPX1600Z52 น็อตยึดขาตั˞งปั๊ม [Mounting Foot Cap Screw]
)
แบบแปลนจำลองมิติขนาดทางวิศวกรรมและตำแหน่งประกอบ (Engineering Blueprint & Foot Mounting Assembly)
มิติตามแบบแปลนโรงงาน: ยาวรวม 33 mm | เกลียว 3/8"-16 UNC ยาว 25.4 mm (1") | หัวหกเหลี่ยม 14 mm | แหวน 18.5 mmจุดเด่นและประสิทธิภาพของน็อตยึดขาตั้งปั๊ม Hayward SPX1600Z52
สแตนเลส 300 Series ไร้สนิม 100%
ผลิตจากสแตนเลสสตีลคุณภาพสูง ทนทานต่อการกัดกร่อนของคลอรีน ไอเกลือ และความชื้นสะสมใต้ตัวเรือนปั๊ม เกลียวไม่ติดตายและไม่เกิดสนิมตลอดอายุการใช้งาน
ปีกแหวนกว้าง 18.5 mm ถนอมขาปั๊ม
หัวน็อตหกเหลี่ยมขึ้นรูปพร้อมปีกแหวนรองขนาด 18.5 mm ช่วยกระจายแรงบีบอัดกว้างขึ้น ป้องกันไม่ให้รูร่องสล็อตของขาตั้งปั๊ม (SPX1600G) แตกหักเสียหาย
เกลียว 3/8"-16 UNC แม่นยำ
ระยะพิตช์เกลียวหยาบมาตรฐานอเมริกา ขันเข้ากับเบ้าเกลียวในเสื้อปั๊มหรือโครงยึดมอเตอร์ได้ลื่นไหล ไม่ปีนเกลียว ทนแรงดึงและแรงบิดสูง
ล็อกแน่นหนา ลดเสียงสั่นสะเทือน
ยึดโครงสร้างตัวปั๊มเข้ากับฐานรองรับได้อย่างมั่นคง ป้องกันการคลายตัวจากแรงหมุนเหวี่ยงของมอเตอร์ ช่วยลดเสียงดังและแรงสั่นสะเทือนในห้องเครื่อง
รายการอะไหล่ในผังที่ทำงานร่วมกับน็อตยึดขาตั้งปั๊ม (Mating Parts Cross-Reference)
| ผังอะไหล่ | รหัสอะไหล่ (Part No.) | ชื่อชิ้นส่วนอะไหล่ (Part Name) | ความสัมพันธ์กับ SPX1600Z52 |
|---|---|---|---|
| Ref. Foot Screw ★ | SPX1600Z52 | น็อตยึดขาตั้งปั๊ม 3/8"-16 x 1" สแตนเลส (ชิ้นนี้) | ชิ้นส่วนหลักขันยึดขาตั้งปั๊ม (ใช้ 2 ตัว) |
| Ref. Foot | SPX1600G / SPX1600F | ฐานรองรับขาตั้งปั๊ม (Mounting Foot / Bracket) | ชิ้นส่วนที่ถูกขันกดอัดเข้ากับตัวปั๊ม |
| No. 1b | SPX1620AA / SPX1600AA | เสื้อปั๊มและกระบอกกรองท่อ 2" / 1.5" | ตัวเรือนหลักที่เชื่อมต่อกับขาตั้งปั๊ม |
| No. 13 | SPX1600E / SPX2600E5 | แผ่นยึดหน้าแปลนมอเตอร์ (Seal Plate) | โครงสร้างประกบมอเตอร์ที่วางบนขาตั้ง |
| No. 14 | SPX1600Z4 | น็อตยึดหน้าแปลนเสื้อปั๊ม 4 ตัว (Housing Bolts) | สกรูสแตนเลสประกอบโครงสร้างหลัก |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและดูแลรักษาน็อตยึดขาตั้งปั๊ม Hayward SPX1600Z52
1. เครื่องมือที่ใช้ในการติดตั้ง (Tool Sizing): ให้ใช้ประแจหรือลูกบล็อกขนาด 9/16 นิ้ว (14 mm) ในการขันเข้า ขันให้แน่นตึงมือพอดี หลีกเลี่ยงการใช้เครื่องยิงบล็อกลมหรือบล็อกกระแทกไฟฟ้ากำลังสูง เพราะอาจทำให้เกลียวในเสื้อปั๊มพลาสติก PermaGlass XL แตกหักหรือรูดเสียหาย
2. การป้องกันเกลียวติดตายในสระระบบเกลือ (Anti-Seize Application): สำหรับสระว่ายน้ำระบบเกลือหรือบริเวณที่มีไอทะเล แนะนำให้ทาสารป้องกันการจับตายของเกลียว (Marine Grade Anti-Seize Lubricant) บางๆ บนเกลือสแตนเลสก่อนขัน เพื่อป้องกันปรากฏการณ์ Galling และช่วยให้ถอดบำรุงรักษาได้ง่ายในอนาคต
3. การจัดตำแหน่งขาตั้งปั๊มให้ได้ระนาบ (Foot Alignment): สอดน็อต SPX1600Z52 ผ่านร่องสล็อตของขาตั้งปั๊มทั้ง 2 รู ขันประคองไว้หลวมๆ ก่อน จากนั้นจัดระดับขาตั้งปั๊มให้แนบสนิทกับพื้นรากฐาน แล้วจึงขันกวดแน่นสลับซ้าย-ขวา เพื่อให้โครงสร้างปั๊มตั้งตรง ไม่บิดเอียง
4. เปลี่ยนเป็นคู่เสมอเมื่อเกิดการชำรุด (Replace in Pairs): ปั๊ม Hayward Super Pump ใช้สกรูยึดขาตั้งปั๊มจำนวน 2 ตัวต่อเครื่องเสมอ หากพบว่ามีน็อตตัวใดตัวหนึ่งคดงอ หัวรูด หรือเกลียวล้ม ให้เปลี่ยนใหม่พร้อมกันทั้ง 2 ตัว เพื่อรักษาความแข็งแรงและความสมดุลในการรับแรงสั่นสะเทือนของตัวปั๊ม
