Home > Spare Parts > อะไหล่ปั๊ม Hayward Super Pump > No.12 SPX1600Z4 น๊อตยึดเสื้อปั๊ม Housing Cap Screw
No.12 SPX1600Z4 น๊อตยึดเสื้อปั๊ม Housing Cap Screw - 1 View larger

No.12 SPX1600Z4 น๊อตยึดเสื้อปั๊ม Housing Cap Screw

Hayward

SPX1600Z4

10011488

New product

2026-12-25

Instock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿377.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

No.12 SPX1600Z4 น๊อตยึดเสื˞อปั๊ม Housing Cap Screw

Hayward Swimming Pool Pump Maintenance Background
HAYWARD GENUINE
HAYWARD POOL PUMP PARTS SUPER PUMP / MAXFLO / SUPER II BRAND: HAYWARD | SKU: SPX1600Z4

No.12 SPX1600Z4 น๊อตยึดเสื้อปั๊ม Housing Cap Screw (3/8"-16 × 2") ปั๊มสระว่ายน้ำ Hayward Super Pump / MaxFlo / Super II สแตนเลสสตีลแท้ (Sku: SPX1600Z4)

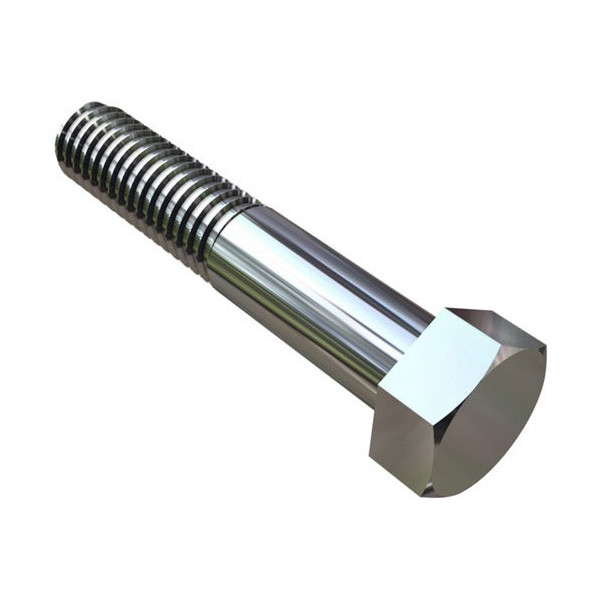

อะไหล่สลักเกลียวหัวหกเหลี่ยมยึดตัวเรือนเสื้อปั๊ม Hayward รหัส SPX1600Z4 (No.12 Housing Cap Screw) ผลิตภัณฑ์อะไหล่แท้มาตรฐานโรงงาน Hayward Industries สหรัฐอเมริกา ออกแบบเฉพาะสำหรับใช้ขันยึดประกบตัวเรือนเสื้อปั๊ม (Pump Housing SPX1600AA) เข้ากับแผ่นประกบซีลเพลท (Seal Plate SPX1600E) และแท่นรองรับมอเตอร์ของปั๊มสระว่ายน้ำยอดนิยมตระกูล Hayward Super Pump (SP1600, SP1600X, SP2600, SP2600X Series), MaxFlo (SP2800X Series) และ Super II (SP3000 Series) ตัวโบลท์ผลิตจาก สแตนเลสสตีลเกรดอุตสาหกรรม AISI 304 (18-8 Stainless Steel) ปลอดสนิม 100% ทนทานต่อการกัดกร่อนของคลอรีน น้ำเค็มจากระบบเกลือ และแรงดันน้ำสถิตสูงถึง 50 PSI สเปกขนาดเกลียวมาตรฐานอเมริกัน 3/8"-16 UNC ยาว 2.00 นิ้ว (50.8 มม.) หัวหกเหลี่ยมขนาด 9/16 นิ้ว (14.28 มม.) ช่วยให้กระจายแรงบีบอัดหน้าแปลนปะเก็นยางเสื้อปั๊ม (Housing Gasket SPX1600S) ได้อย่างสม่ำเสมอ ป้องกันปัญหาน้ำรั่วซึมและรักษาแรงดันดูดน้ำได้อย่างสมบูรณ์แบบ

แบบแปลนจำลองมิติวิศวกรรมโรงงาน Hayward SPX1600Z4 (น๊อตยึดเสื้อปั๊ม 3/8"-16 × 2" Stainless Steel)

เกลียว 3/8"-16 UNC • ยาว 2.00" (50.8 mm) • หัวหกเหลี่ยม 9/16" • สแตนเลส 304
HAYWARD SPX1600Z4 HOUSING CAP SCREW • FACTORY CAD PREVIEW (3/8"-16 × 2" STAINLESS STEEL) VIEW 1-A: LONGITUDINAL CAD PROFILE & CALLOUTS LENGTH UNDER HEAD L = 2.00" (50.80 mm) GRIP L ~ 1.00" (25.4 mm) THREAD L ~ 1.00" (25.4 mm) 3/8"-16 UNC (Ø 9.52 mm) 15/64" (5.95 mm) สลักเกลียวสแตนเลส AISI 304 ขนาด 3/8"-16 × 2.00" • เกลียวหยาบมาตรฐานอเมริกัน UNC VIEW 1-B: SUPER PUMP HOUSING 4-BOLT CLAMPING ASSEMBLY HAYWARD HOUSING TO SEAL PLATE MATING JOINT PUMP HOUSING (SPX1600AA) GASKET SEAL PLATE (SPX1600E) 4-BOLT STAR TORQUE: 80-100 IN-LBS ขันประกบเสื้อปั๊มเข้ากับซีลเพลท 4 จุด • รองรับแรงดันน้ำสถิตสูงถึง 50 PSI ไร้รอยรั่ว

จุดเด่นและประสิทธิภาพของน๊อตยึดเสื้อปั๊ม Hayward SPX1600Z4

สแตนเลสสตีล AISI 304 ปลอดสนิม 100%

ผลิตจากสแตนเลสสตีลเกรด 18-8 (AISI 304) แท้ ทนทานต่อการกัดกร่อนของคลอรีนเข้มข้น น้ำเค็มในระบบสระเกลือ และความชื้น ไม่ขึ้นสนิมตลอดอายุการใช้งาน

เกลียวมาตรฐานอเมริกัน 3/8"-16 UNC

ฟันเกลียวหยาบมาตรฐานอุตสาหกรรมสหรัฐอเมริกา (16 TPI) ขึ้นรูปด้วยความแม่นยำสูง ขันเกลียวได้ลื่นมือ ไม่ปีนเกลียว ทนแรงดึงได้สูงถึง 85,000 PSI

บีบอัดปะเก็นแนบสนิท ทนแรงดัน 50 PSI

ความยาวก้าน 2.00 นิ้วพอดีกับเสื้อปั๊มและซีลเพลท สร้างแรงกดทับปะเก็นยาง (SPX1600S) ได้สม่ำเสมอ ขจัดปัญหาน้ำรั่วหยดและป้องกันฟองอากาศดูดเข้าปั๊ม

อะไหล่แท้ตรงรุ่น Hayward Pool USA

อะไหล่แท้รหัส SPX1600Z4 ออกแบบตรงตามมาตรฐานโรงงาน Hayward สหรัฐอเมริกา รองรับ Super Pump, MaxFlo และ Super II ทุกรุ่น ทุกขนาดแรงม้า

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications: SKU SPX1600Z4)

Hayward Genuine Part
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่ (Sticky Column) เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Manufacturer)
HAYWARD (Hayward Industries, Inc., USA)
รหัสสินค้า (SKU / Part Number)
SPX1600Z4 (หรือ SP1600Z4, 37C200HCS1)
ลำดับอะไหล่ในแบบแปลน (Diagram No.)
No.12 สกรูยึดตัวเรือนเสื้อปั๊ม (Housing Cap Screw)
รุ่นปั๊มน้ำที่รองรับ (Compatibility)
Hayward Super Pump (SP1600X, SP2600X), MaxFlo (SP2800X), Super II (SP3000 Series) ทุกขนาดแรงม้า
วัสดุโครงสร้าง (Material Grade)
สแตนเลสสตีลเกรด AISI 304 (18-8 Austenitic Stainless Steel) ทนคลอรีนและน้ำเค็ม 100%
ขนาดเกลียวและมาตรฐาน (Thread Specification)
3/8"-16 UNC-2A (ขนาด 3/8 นิ้ว, 16 เกลียวต่อนิ้ว, ระยะพิตช์ 1.588 มม.)
ความยาวช่วงก้านใต้หัว (Length Under Head)
2.00 นิ้ว (50.80 มม. ±0.30 มม.) • ความยาวรวมตลอดตัว 2.234 นิ้ว (56.75 มม.)
ความยาวเกลียวและก้านเรียบ (Thread / Grip Length)
ช่วงเกลียวยาวประมาณ 1.00 นิ้ว (25.4 มม.) • ช่วงก้านเรียบยาวประมาณ 1.00 นิ้ว (25.4 มม.)
ขนาดหัวหกเหลี่ยมและประแจที่ใช้ (Wrench Size)
ขนาดหัวน็อต 9/16 นิ้ว (14.28 มม.) ใช้ประแจบล็อกหรือประแจแหวนเบอร์ 9/16" (หรือเบอร์ 14 มม.)
ค่าแรงบิดขันแน่นที่แนะนำ (Recommended Torque)
80 – 100 in-lbs (9.0 – 11.3 N•m) ขันสลับกากบาทแบบไขว้เพื่อป้องกันเสื้อปั๊มแตก
จำนวนที่ใช้ต่อตัวปั๊ม (Quantity Per Pump)
4 ตัวต่อปั๊ม 1 เครื่อง (ติดตั้ง 4 จุดรอบหน้าแปลนเสื้อปั๊ม)
มาตรฐานการผลิต (Origin / Standard)
มาตรฐานชิ้นส่วนอะไหล่แท้โรงงาน Hayward Industries Inc. สหรัฐอเมริกา (Made in USA / OEM Standard)

ข้อแนะนำการติดตั้งและดูแลรักษาน๊อตยึดเสื้อปั๊ม Hayward

  • การขันน็อตแบบกากบาท (Star Pattern): ขันน็อตทั้ง 4 ตัวสลับไขว้แบบกากบาททีละน้อยตามลำดับ 1 → 2 → 3 → 4 เพื่อให้แรงบีบอัดลงบนปะเก็นยางเสื้อปั๊ม (SPX1600S) สม่ำเสมอเท่ากันทุกด้าน ห้ามขันน็อตตัวใดตัวหนึ่งจนแน่นสุดก่อนตัวอื่น เพราะอาจทำให้หน้าแปลนเสื้อปั๊มหรือซีลเพลทบิดงอหรือแตกร้าวได้
  • การใช้สารหล่อลื่นกันเกลียวขัดตัว (Anti-Seize Lubricant): แนะนำให้ทาจาระบีสังเคราะห์หรือสารหล่อลื่นสำหรับเกลียวสแตนเลสบางๆ บนเกลียวโบลท์ก่อนขัน เพื่อป้องกันการเกิดเกลียวขัดตายตัว (Thread Galling) และช่วยให้ถอดน็อตออกได้ง่ายเมื่อต้องการซ่อมบำรุงในอนาคต
  • ข้อควรระวังเรื่องแรงบิดขันกวด: ควบคุมแรงบิดในการขันให้อยู่ที่ 80 – 100 in-lbs (9.0 – 11.3 N•m) พอตึงมือ ห้ามใช้บล็อกลมหรือสว่านกระแทก (Impact Driver) เด็ดขาด เพราะเกลียวทองเหลืองที่ฝังในซีลเพลทอาจหลุดหรือเกลียวพลาสติกแตกหัก
  • การตรวจเช็คเมื่อทำการเปลี่ยน: เมื่อถอดเสื้อปั๊มเพื่อเปลี่ยนแมคคานิคอลซีลหรือทำความสะอาด ควรตรวจดูสภาพเกลียวของสลักโบลท์ หากพบว่าเกลียวล้ม บิดงอ หรือหัวน็อตเยิน แนะนำให้เปลี่ยนสลักเกลียว SPX1600Z4 ชุดใหม่ทันทีเพื่อความปลอดภัยในการรับแรงดันของระบบปั๊มน้ำ
