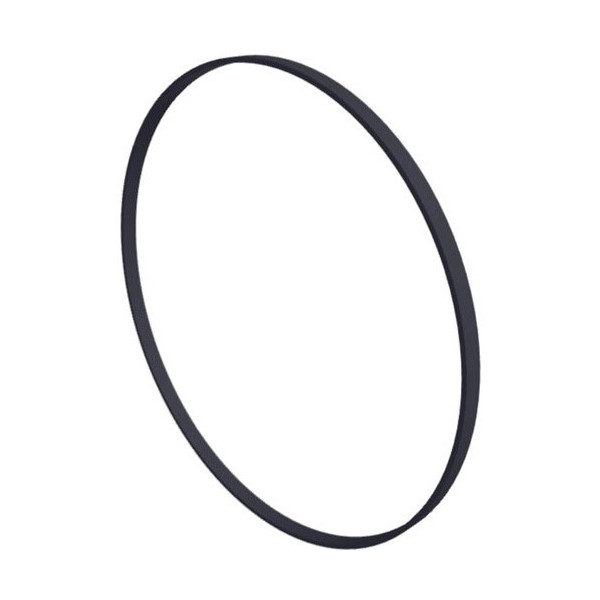

Hayward No.2 SPX1600T ซีลคอปั๊ม [Housing Gasket] ปะเก็นยางโอริงตัวเรือนปั๊มสระว่ายน้ำ Super Pump และ MaxFlo Series
อะไหล่แท้มาตรฐานโรงงานผู้ผลิต Hayward Pool Products (USA) ปะเก็นยางซีลคอปั๊ม รหัส SPX1600T (Housing Gasket / Seal Plate Gasket หมายเลขผังอะไหล่ No. 2) ผลิตขึ้นรูปด้วยยางสังเคราะห์ High-Grade EPDM Elastomer คุณภาพสูง ออกแบบเฉพาะเพื่อทำหน้าที่ปิดผนึกป้องกันการรั่วซึมระหว่างกระบอกเสื้อปั๊ม (Strainer Housing SPX1600AA / SPX1620AA) และแผ่นยึดหน้าแปลนมอเตอร์ (Seal Plate SPX1600E / SPX2600E5) ในปั๊มสระว่ายน้ำยอดนิยมตระกูล Hayward Super Pump® (SP1600, SP1600X, SP2600, SP2600X Series), Super Pump VS, Super Pump XE และ MaxFlo™ Series ทนทานต่อแรงดันน้ำสูง ทนอุณหภูมิน้ำสะสม และ รองรับสระว่ายน้ำระบบเกลือ (Salt Chlorinator) และคลอรีนเข้มข้น 100% ป้องกันอากาศถูกดูดเข้าสู่ห้องใบพัดขณะปั๊มสร้างแรงดูดสุญญากาศ (Priming) และป้องกันน้ำรั่วซึมหยดลงสู่เพลามอเตอร์ ยืดอายุการใช้งานของปั๊มได้อย่างสมบูรณ์แบบ
แบบแปลนจำลองมิติขนาดทางวิศวกรรมและตำแหน่งประกอบ (Engineering Blueprint & Sealing Assembly)
มิติตามแบบ: ขอบนอก OD 168 mm | ขอบใน ID 156 mm | ความหนาหน้าตัด 6.0 mmจุดเด่นและประสิทธิภาพของซีลคอปั๊ม Hayward SPX1600T
ยาง EPDM บริสุทธิ์ คืนรูป 100%
เนื้อยางมีความยืดหยุ่นสูง คืนรูปได้สมบูรณ์ ไม่แบนหรือกรอบแตกง่าย ทนต่อสภาพน้ำคลอรีนสูง น้ำเค็มสระเกลือ และรังสี UV ได้ยาวนาน
ซีลสุญญากาศและแรงดันน้ำ
ปิดผนึกสองทาง ป้องกันอากาศรั่วเข้าสู่ห้องใบพัดขณะล่อน้ำ (Priming) และป้องกันน้ำแรงดันสูงรั่วซึมออกสู่ภายนอกหรือไหลเข้าตัวมอเตอร์
ขนาดแม่นยำ ลงร่องพอดี
ขึ้นรูปด้วยแม่พิมพ์ความละเอียดสูง ลงร่องบ่าหน้าแปลนเสื้อปั๊ม Super Pump ได้อย่างพอดี ไม่บิดเบี้ยว ไม่ปลิ้นขณะประกบขันน็อต 4 ตัว
ปกป้องมอเตอร์ปั๊มไม่ให้ชำรุด
ป้องกันหยดน้ำซึมผ่านแกนเพลาเข้าไปยังตลับลูกปืน (Bearing) และขดลวดมอเตอร์ ช่วยตัดวงจรความเสียหายและประหยัดค่าซ่อมมอเตอร์ราคาแพง
รายการอะไหล่ในผังที่ทำงานร่วมกับซีลคอปั๊ม (Mating Parts Cross-Reference)
| ผังอะไหล่ | รหัสอะไหล่ (Part No.) | ชื่อชิ้นส่วนอะไหล่ (Part Name) | ความสัมพันธ์กับ SPX1600T |
|---|---|---|---|
| No. 2 ★ | SPX1600T | ซีลคอปั๊ม / ปะเก็นตัวเรือนปั๊ม (Housing Gasket) | ชิ้นส่วนหลักปิดผนึกรอยต่อหน้าแปลน |
| No. 1b | SPX1620AA | เสื้อปั๊มและกระบอกกรองท่อ 2 นิ้ว (Housing/Strainer) | ฝั่งหน้าแปลนร่องบ่ารับปะเก็นยาง |
| No. 9 | SPX1600R | ปะเก็นดิฟฟิวเซอร์ (Diffuser Gasket) | ซีลป้องกันน้ำวนย้อนกลับในชุดใบพัด |
| No. 12 | SPX1600Z2 | ชุดแมคคานิคอลซีลเพลามอเตอร์ (Mechanical Seal) | แนะนำเปลี่ยนพร้อมกับ SPX1600T ทุกครั้ง |
| No. 13 | SPX1600E / SPX2600E5 | แผ่นยึดหน้าแปลนมอเตอร์ (Seal Plate) | ฝั่งหน้าแปลนเรียบที่กดบีบอัดปะเก็นยาง |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและเปลี่ยนซีลคอปั๊ม Hayward SPX1600T
1. การทำความสะอาดร่องบ่าก่อนติดตั้ง (Groove Preparation): ลอกปะเก็นตัวเก่าออกแล้วขูดทำความสะอาดเศษตะกรัน ทราย และคราบสนิมในร่องหน้าแปลนเสื้อปั๊มให้เรียบเกลี้ยง เช็ดให้แห้งสนิทก่อนวางปะเก็นใหม่ ห้ามใช้ไขควงปลายแหลมงัดร่องจนเป็นรอยเพราะจะทำให้น้ำรั่วตามร่อง
2. การใช้สารหล่อลื่นที่ถูกต้อง (Silicone-Based Lubricant Only): ให้ทาจาระบีซิลิโคน 100% สำหรับงานสระว่ายน้ำ (เช่น Jack's Multilube หรือ Magic Lube) บางๆ รอบเนื้อยางเพื่อช่วยให้ปะเก็นแนบสนิทและไม่บิดตัว ห้ามใช้สารหล่อลื่นที่มีส่วนผสมของปิโตรเลียม (Vaseline, WD-40, น้ำมันเครื่อง) เด็ดขาด เพราะสารไฮโดรคาร์บอนจะทำลายเนื้อยาง EPDM ทำให้ยางบวม เปื่อยยุ่ย และรั่วซึมทันที
3. เทคนิคการขันน็อตหน้าแปลน 4 ตัว (Cross-Torque Pattern): ขณะประกบเสื้อปั๊มเข้ากับแผ่นซีลเพลท ให้ขันสกรู Housing Cap Screws (SPX1600Z4) สลับแบบทแยงมุมกากบาททีละน้อย เพื่อให้แรงกดทับบนเส้นยางสม่ำเสมอรอบทิศทาง ป้องกันไม่ให้ยางปลิ้นออกจากร่องบ่า
4. การตรวจสอบการรั่วซึมและการล่อน้ำ (Vacuum & Pressure Leak Test): เมื่อประกอบเสร็จ ให้เติมน้ำสะอาดให้เต็มกระบอกกรองก่อนปิดฝาใส Lexan แล้วเปิดเครื่องทดสอบ หากพบฟองอากาศในฝาใสหรือมีน้ำหยดบริเวณรอยต่อคอปั๊ม ให้หยุดเครื่องและตรวจสอบตำแหน่งการวางปะเก็นทันที
