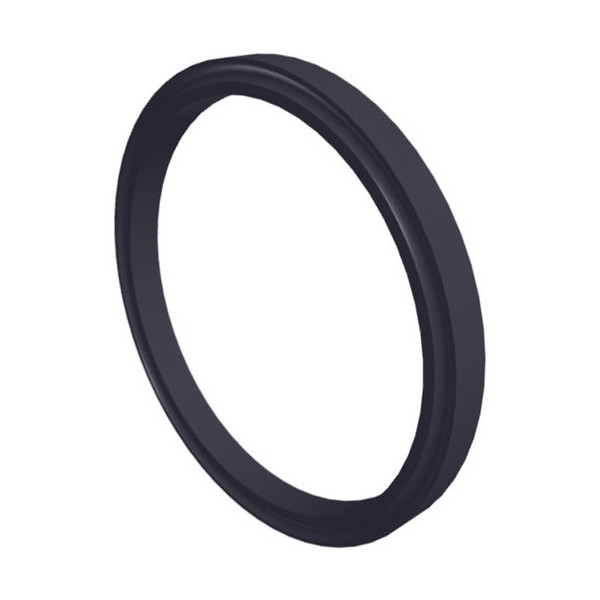

Hayward No.3 SPX1600R ซีลฝารีดน้ำ [Diffuser Gasket] ปะเก็นยางโอริงคอดิฟฟิวเซอร์ปั๊มสระว่ายน้ำ Super Pump, Super II และ MaxFlo Series
อะไหล่แท้มาตรฐานโรงงาน Hayward Pool Products (USA) ปะเก็นยางซีลคอฝารีดน้ำ รหัส SPX1600R (Diffuser Gasket / Diffuser O-Ring หมายเลขผังอะไหล่ No. 3) ผลิตจากยางสังเคราะห์เกรดพรีเมียม High-Density EPDM Elastomer ขึ้นรูปหน้าตัดทรงสี่เหลี่ยมแนบสนิท (Square Profile) ออกแบบเฉพาะสำหรับสวมบนจมูกคอฝารีดน้ำ (Diffuser Nose) เพื่อประกบซีลเข้ากับเบ้ารับด้านในของตัวเรือนปั๊ม (Strainer Housing SPX1600AA / SPX1620AA) ในปั๊มสระว่ายน้ำยอดนิยมตระกูล Hayward Super Pump® (SP1600X, SP2600X Series), Super Pump VS, Super Pump XE, Super II® และ MaxFlo™ Series ทำหน้าที่แบ่งแยกแรงดันระหว่างห้องดูดน้ำ (Suction Zone) และห้องอัดน้ำแรงดันสูง (Discharge Pressure Zone) ป้องกันการรั่วไหลวนเวียนของน้ำภายในห้องใบพัด (Recirculation Loss) คืนพลังการดูดล่อน้ำได้เร็วเต็มกำลัง (Fast Priming) ทนทานต่อน้ำเกลืออิเล็กโทรไลซิส คลอรีนเข้มข้น และสารเคมีสระว่ายน้ำ 100%
แบบแปลนจำลองมิติขนาดทางวิศวกรรมและผังตำแหน่งติดตั้ง (Engineering Blueprint & Diffuser Assembly)
มิติตามแบบ: ขอบนอก OD 60.3 mm (2-3/8") | ขอบใน ID 50.8 mm (2") | หนา 4.8 mmจุดเด่นและประสิทธิภาพของซีลฝารีดน้ำ Hayward SPX1600R
ป้องกันน้ำวนย้อนกลับ 100%
กั้นแบ่งแรงดันระหว่างห้องดูดและห้องจ่ายน้ำ ป้องกันไม่ให้น้ำแรงดันสูงรั่วไหลย้อนกลับเข้าใบพัด รักษาแรงส่งน้ำ (Total Head) ให้คงที่เต็มพิกัด
ดูดล่อน้ำไว ไม่เสียสุญญากาศ
ช่วยสร้างแรงดูดสุญญากาศในกระบอกกรองหน้าปั๊มได้อย่างรวดเร็วขณะเริ่มเดินเครื่อง แก้ปัญหาปั๊มดูดน้ำไม่ขึ้นหรือน้ำขาดช่วงขณะเปิดระบบ
ทนสารเคมีและสระเกลือ 100%
เนื้อยางสังเคราะห์ EPDM ความหนาแน่นสูง ไม่บวมเปื่อยหรือยุบตัวเมื่อสัมผัสคลอรีนเข้มข้น กรด-ด่าง และน้ำเกลืออิเล็กโทรไลซิส ทนความร้อนสะสมได้ดีเยี่ยม
สวมจมูกดิฟฟิวเซอร์พอดี แนบสนิท
หน้าตัดเหลี่ยมกึ่งกลมมาตรฐานโรงงาน Hayward ล็อกเข้ากับบ่าจมูกฝารีดน้ำได้แน่นสนิท ไม่หลุดร่วงหรือบิดปลิ้นขณะสวมประกอบตัวเรือนปั๊ม
รายการอะไหล่ในผังที่ทำงานร่วมกับซีลฝารีดน้ำ (Mating Parts Cross-Reference)
| ผังอะไหล่ | รหัสอะไหล่ (Part No.) | ชื่อชิ้นส่วนอะไหล่ (Part Name) | ความสัมพันธ์กับ SPX1600R |
|---|---|---|---|
| No. 3 ★ | SPX1600R | ซีลฝารีดน้ำ / Diffuser Gasket (ชิ้นนี้) | ซีลปากจมูกดิฟฟิวเซอร์กันน้ำวน |
| No. 1b | SPX1620AA | เสื้อปั๊มและกระบอกกรองท่อ 2" (Housing/Strainer) | เบ้ารับทรงกระบอกด้านในเสื้อปั๊ม |
| No. 2 | SPX1600T | ซีลคอปั๊ม / Housing Gasket (OD 168 mm) | ซีลหน้าแปลนตัวเรือนปั๊มหลัก |
| No. 10 | SPX1600B | ฝารีดน้ำดิฟฟิวเซอร์ (Diffuser) | แกนจมูกที่ใช้สวมประเก็น SPX1600R |
| No. 11 | SPX2607C / SPX2610C | ใบพัดปั๊มสระว่ายน้ำ (Impeller) | หมุนสร้างแรงดันน้ำภายในดิฟฟิวเซอร์ |
| No. 12 | SPX1600Z2 | ชุดแมคคานิคอลซีลเพลา (Mechanical Seal) | แนะนำเปลี่ยนพร้อมกันเมื่อรื้อซ่อมปั๊ม |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและเปลี่ยนซีลฝารีดน้ำ Hayward SPX1600R
1. การตรวจสอบร่องบ่าจมูกดิฟฟิวเซอร์ (Nose Seat Inspection): ก่อนสวมปะเก็นตัวใหม่ ให้ตรวจดูจมูกทรงกระบอกของฝารีดน้ำ (Diffuser Nose) ว่ามีรอยบิ่น แตกหัก หรือคราบตะกรันเกาะหรือไม่ ขัดทำความสะอาดให้เรียบเกลี้ยงเพื่อให้ปะเก็นยางนั่งบนบ่าได้อย่างแนบสนิท
2. การใช้สารหล่อลื่นซิลิโคน (Silicone Lubricant Application): ทาจาระบีซิลิโคน 100% สำหรับสระว่ายน้ำ (เช่น Jack's Lube หรือ Magic Lube) บางๆ รอบตัวปะเก็นยางเพื่อช่วยให้ตัวยางสไลด์เข้าไปในเบ้ารับของเสื้อปั๊มได้ลื่นไหล ห้ามใช้สารหล่อลื่นที่มีส่วนผสมของปิโตรเลียม (เช่น วาสลีน, น้ำมันเครื่อง, WD-40) โดยเด็ดขาด เนื่องจากจะทำปฏิกิริยากับยาง EPDM ทำให้ยางบวม เปื่อย และฉีกขาด
3. แนวการสวมประกบเสื้อปั๊ม (Straight-In Alignment): ขณะดันประกอบเสื้อปั๊มหน้าเข้ากับชุดมอเตอร์และแผ่นซีลเพลท ต้องดันเข้าในแนวระนาบตรงๆ ระมัดระวังไม่ให้จมูกดิฟฟิวเซอร์เอียงเบียดกับผนังเสื้อปั๊ม เพราะอาจทำให้ปะเก็น SPX1600R ปริ้นหลุดออกจากบ่า ส่งผลให้เกิดการรั่วไหลวนเวียนของน้ำภายในห้องปั๊ม
4. การทดสอบแรงดูดและประสิทธิภาพ (Priming & Performance Verification): ภายหลังขันน็อตหน้าแปลนครบ 4 ตัว ให้เติมน้ำสะอาดลงในกระบอกกรองจนเต็ม ปิดฝาใส Lexan แล้วเปิดเครื่อง หากปะเก็นติดตั้งถูกต้อง ปั๊มจะสามารถดูดน้ำล่อน้ำจนเต็มฝาใสได้อย่างรวดเร็วภายในเวลา 1 – 2 นาทีโดยไม่มีฟองอากาศหมุนวนค้าง
