แบบแปลนจำลองมิติขนาดทางวิศวกรรมและผังตำแหน่งติดตั้ง (Engineering Blueprint & Clamping Assembly)

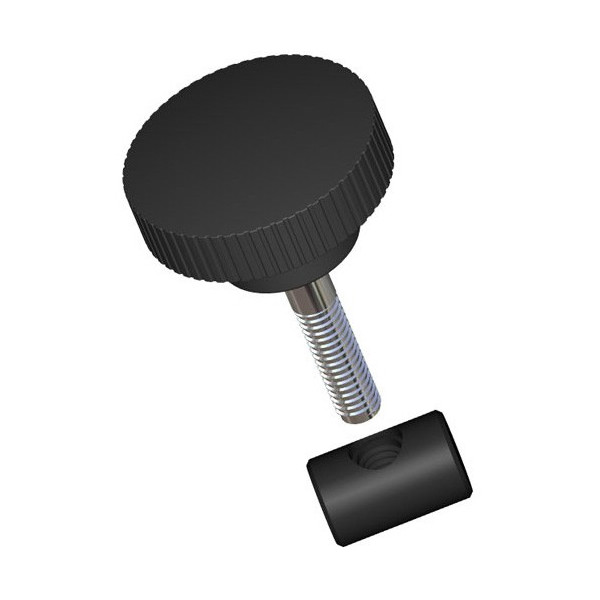

มิติตามแบบแปลนโรงงาน: สลักยาว 78 mm | เกลียว 3/8"-16 UNC | ลูกบิดกว้าง 48 mm | หนา 30 mmจุดเด่นและประสิทธิภาพของชุดน็อตมือหมุน Hayward SPX1600PN
สแตนเลส 300 Series ไร้สนิม
สลักตาไก่ผลิตจากสแตนเลสสตีลแท้ ทนการกัดกร่อนจากน้ำเกลือ คลอรีนเข้มข้น และสภาพอากาศชื้นในห้องปั๊ม เกลียวคม ไม่เป็นสนิมตาย ถอดง่ายตลอดอายุการใช้งาน
เกลียวในทองเหลืองฝังแน่น ไม่รูด
ลูกบิดฟีโนลิกเนื้อแกร่งฝังปลอกเกลียวทองเหลืองแท้ (Brass Insert) ทนต่อแรงบิดขันซ้ำๆ ได้หลายพันครั้ง เกลียวไม่หวาน ไม่รูด และไม่แตกหักเมื่อขันตึงมือ
กลไกพับสวิง ปลดเร็ว ไม่หล่นหาย
สลักยึดติดกับหูเสื้อปั๊มด้วยแกน Swivel Pin เพียงคลายลูกบิดเล็กน้อยก็สามารถสวิงน็อตพับออกด้านข้างเพื่อยกฝาใสได้ทันที น็อตไม่หล่นหายขณะเทตะกร้า
กดอัดโอริงแนบสนิท ไร้ฟองอากาศ
กระจายแรงกดสม่ำเสมอรอบบ่าฝาใสทั้งสองข้าง บีบอัดโอริง SPX1600S แนบสนิทกับเสื้อปั๊ม ป้องกันอากาศแทรกซึมเข้าสู่ห้องปั๊ม รักษาประสิทธิภาพแรงดูดสูงสุด
รายการอะไหล่ในผังที่ทำงานร่วมกับชุดน็อตมือหมุน (Mating Parts Cross-Reference)
| ผังอะไหล่ | รหัสอะไหล่ (Part No.) | ชื่อชิ้นส่วนอะไหล่ (Part Name) | ความสัมพันธ์กับ SPX1600PN |
|---|---|---|---|
| No. 7 ★ | SPX1600PN | ชุดน็อตมือหมุนและสลักสวิงล็อกฝาปั๊ม (ชิ้นนี้) | ชิ้นส่วนหลักขันบีบอัดฝาครอบปั๊ม |
| No. 4 | SPX1600D | ฝาปิดกระบอกกรองหน้าปั๊มแบบใส Lexan™ | มีร่องบ่ารับแรงกดบีบอัดของลูกบิด No. 7 |
| No. 5 | SPX1600S | โอริงซีลฝาปิดหน้าปั๊ม (Strainer Cover O-Ring) | ได้รับแรงอัดจากลูกบิดเพื่อซีลสุญญากาศ |
| No. 1b | SPX1620AA / SPX1600AA | เสื้อปั๊มและกระบอกกรองท่อ 2 นิ้ว / 1.5 นิ้ว | หูเสื้อปั๊มจุดสอดสลัก Swivel Pin |
| No. 6 | SPX1600M | ตะกร้ากรองเศษใบไม้ 110 Cu. In. (Strainer Basket) | คลายมือหมุนเพื่อเปิดยกตะกร้าไปเททิ้ง |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและดูแลรักษาชุดน็อตมือหมุน Hayward SPX1600PN
1. ขันแน่นด้วยมือเปล่าเท่านั้น (Hand-Tighten Only): ในการปิดฝาปั๊ม ให้หมุนลูกบิดสลับซ้าย-ขวาทีละน้อยเพื่อให้แรงกดลงบนโอริง SPX1600S สมดุลเท่ากันทั้งสองข้าง ขันให้แน่นพอตึงมือ ห้ามใช้คีมล็อก ค้อนเคาะ หรือประแจขันเด็ดขาด เพราะแรงบิดเกินพิกัดจะทำให้หูร่องฝาใส Lexan แตกร้าวและทำให้เกลียวทองเหลืองรูดเสียหาย
2. การหล่อลื่นเกลียวสแตนเลส (Thread Lubrication): ควรทาจาระบีซิลิโคนสังเคราะห์ 100% หรือน้ำมันหล่อลื่นบางๆ บริเวณเกลียวสลัก 3/8"-16 UNC ทุกๆ 2-3 เดือน เพื่อป้องกันคราบตะกรันเกลือและฝุ่นทรายจับตัว ช่วยให้หมุนเกลียวได้ลื่นไหลและป้องกันเกลียวติดตาย (Galling)
3. การตรวจเช็กสลักคดงอหรือเกลียวล้ม (Inspect Eye Bolt Alignment): หากพบว่าสลักสแตนเลสมีอาการคดงอจากแรงกด หรือเกลียวช่วงบนเริ่มล้ม ควรรีบเปลี่ยนชุดใหม่ทันที เพราะสลักที่เอียงจะทำให้แรงกดบนฝาใสไม่สม่ำเสมอ ส่งผลให้อากาศรั่วซึมเข้าตัวปั๊มและทำให้ปั๊มสูญเสียแรงดูด (Loss of Prime)
4. เปลี่ยนพร้อมกันเป็นคู่เสมอ (Replace in Pairs): แนะนำให้เปลี่ยนชุดน็อตมือหมุน SPX1600PN ทั้ง 2 ข้างพร้อมกัน เพื่อให้ค่าความยืดหยุ่นและแรงขันกดบีบอัดบนฝาปิดและโอริงมีความสมดุลเท่ากัน 100% ป้องกันฝาเอียงและช่วยยืดอายุการใช้งานของเสื้อปั๊ม
