แบบแปลนจำลองมิติขนาดทางวิศวกรรมตามรูปทรงจริง (Engineering Blueprint & Shield Contour Specs)

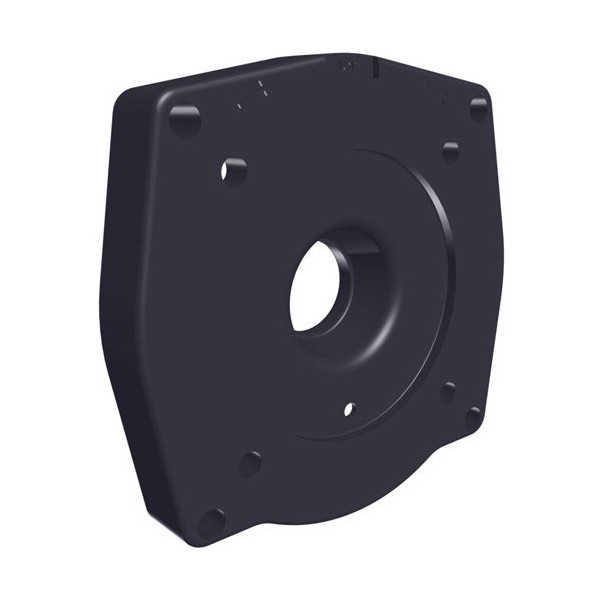

มิติตามแบบจริง: กว้าง 218 mm | สูง 225 mm | ลึก 48 mm | P.C.D. 149.2 mm | เบ้าซีล Ø 35.8 mmจุดเด่นและประสิทธิภาพของแป้นยึดมอเตอร์ Hayward SPX1600F5
Noryl® เสริมใยแก้ว แกร่งพิเศษ
ขึ้นรูปจากคอมโพสิตโพลีเมอร์เกรดวิศวกรรม Noryl® เสริมเส้นใยแก้ว ทนแรงบิดมหาศาลจากมอเตอร์ ไม่บิดเบี้ยวหรือโก่งงอเมื่อสัมผัสแรงดันน้ำสูง
เบ้าซีล Ø 35.8 mm แนบสนิท
มิติเบ้ารับซีลเซรามิกเจียระไนระดับไมครอน รองรับชุดชาร์ปซีลมาตรฐาน 5/8" ล็อกแน่นพอดี ป้องกันน้ำแรงดันสูงรั่วซึมเข้าตลับลูกปืนมอเตอร์
หน้าแปลน NEMA 56J C-Face
ระยะเจาะรูยึดโบลต์ 4 จุด (P.C.D. 149.2 mm) ตรงตามมาตรฐานมอเตอร์ปั๊มสระว่ายน้ำ Hayward และ Century A.O. Smith ติดตั้งประกบได้ทันที ไม่ต้องดัดแปลง
ทนสารเคมีและสระเกลือ 100%
โครงสร้างพลาสติกปลอดสนิม ป้องกันการกัดกร่อนจากคลอรีน น้ำเกลือ กรด-ด่าง และโอโซน ช่วยแยกสะพานไฟฟ้า ลดการเหนี่ยวนำกระแสไฟฟ้ารั่วสู่ระบบน้ำ
รายการอะไหล่ในผังที่ทำงานร่วมกับแป้นยึดมอเตอร์ (Mating Parts Cross-Reference)
| ผังอะไหล่ | รหัสอะไหล่ (Part No.) | ชื่อชิ้นส่วนอะไหล่ (Part Name) | ความสัมพันธ์กับ SPX1600F5 |
|---|---|---|---|
| No. 11 ★ | SPX1600F5 | แป้นยึดมอเตอร์ / แผ่นรองซีล (Motor Mounting Plate) | แผ่นโครงสร้างหลักประกบมอเตอร์ |
| No. 10b | SPX1600Z2VIT / SPX1600Z2 | ชาร์ปซีลแมคคานิคอลเพลามอเตอร์ (Mechanical Seal) | สวมอัดในเบ้ารับ Ø 35.8 mm กลางแผ่น |
| No. 2 | SPX1600T | ซีลคอปั๊ม / Housing Gasket | ซีลปิดผนึกหน้าแปลนกับตัวเสื้อปั๊ม |
| No. 1b | SPX1620AA / SPX1600AA | เสื้อปั๊มและกระบอกกรอง (Pump Housing/Strainer) | หน้าแปลนด้านหน้าที่ประกบเข้าหากัน |
| Ref. Foot Screw | SPX1600Z52 | น็อตยึดขาตั้งปั๊ม 3/8"-16 x 1" สแตนเลส | ยึดฐานรองปั๊มด้านล่างเข้ากับแป้น |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและเปลี่ยนแป้นยึดมอเตอร์ Hayward SPX1600F5
1. การติดตั้งเบ้าซีลเซรามิก (Ceramic Seal Seat Installation): ก่อนกดถ้วยยางและหน้าซีลเซรามิก (จากชุด SPX1600Z2 / SPX1600Z2VIT) ลงในเบ้ากึ่งกลางขนาด Ø 35.8 mm ให้ทำความสะอาดเบ้าให้เรียบเกลี้ยง ใช้น้ำสบู่เจือจางทาช่วยหล่อลื่น แล้วใช้ปลอกพลาสติกหรือผ้านุ่มกดอัดตรงๆ ให้ลงสนิทถึงก้นเบ้า ห้ามใช้โลหะหรือไขควงตอกหน้าเซรามิกโดยตรงเด็ดขาด เพราะจะทำให้หน้าซีลแตกหรือเกิดรอยขีดข่วน
2. การขันโบลต์ยึด 4 จุดตามแนวทแยง (Cross-Pattern Torquing): ขณะยึดแป้น SPX1600F5 เข้ากับหน้าแปลนมอเตอร์ NEMA 56J ให้ขันน็อต 4 ตัวสลับแบบกากบาททแยงมุมทีละน้อย เพื่อให้แรงกดสม่ำเสมอเท่ากันทุกมุม ป้องกันไม่ให้แผ่นหน้าแปลนบิดตัวหรือโก่งงอ
3. การหล่อลื่นโอริงร่องรอบนอก (Housing Gasket SPX1600T): ทาจาระบีซิลิโคนสังเคราะห์ 100% สำหรับสระว่ายน้ำ (เช่น Jack's Lube หรือ Magic Lube) บางๆ บนโอริง SPX1600T ก่อนประกบเข้ากับตัวเรือนเสื้อปั๊ม ห้ามใช้จาระบีหรือน้ำมันปิโตรเลียมเด็ดขาด เพราะจะทำลายเนื้อยางโอริงและเนื้อพลาสติก Noryl ให้บวมเสียรูป
4. การตรวจเช็กรอยร้าวและการรั่วซึม (Inspect for Stress Fractures): หากตัวแป้นเดิมมีรอยแตกลายงาบริเวณเบ้าซีลหรือหูยึดโบลต์จากการใช้งานหนัก ควรรีบเปลี่ยนใหม่ทันที เพราะการรั่วซึมเพียงเล็กน้อยจะทำให้น้ำไหลย้อนเข้าตลับลูกปืนและขดลวดมอเตอร์จนเกิดความเสียหายถาวร
