แบบแปลนจำลองมิติขนาดทางวิศวกรรมและผังตำแหน่งติดตั้ง (Engineering Blueprint & Cover Assembly)
มิติตามแบบแปลนโรงงาน: ยาว 190 mm (7.5") | กว้าง 165 mm (6.5") | สูง 47 mm (1.85") | ระยะร่องน็อต 165 mmจุดเด่นและประสิทธิภาพของฝาปั๊ม Hayward SPX1600D

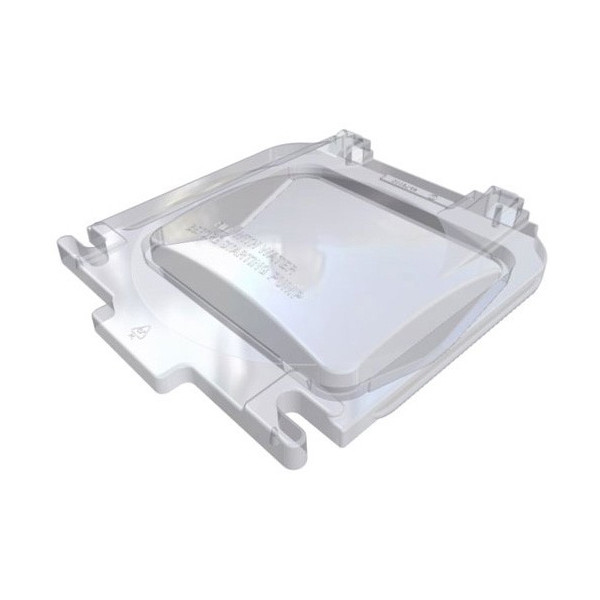

Lexan™ โพลีคาร์บอเนตใสพิเศษ
เนื้อฝาใสโปร่งแสงระดับพรีเมียม มองเห็นปริมาณเศษใบไม้ในตะกร้ากรองได้ทันทีโดยไม่ต้องเปิดฝา แข็งแกร่ง ทนแรงดันและแรงกระแทก ไม่เปราะแตกหักง่าย
ร่องสลักมือหมุน เปิด-ปิดเร็ว
ร่องบากซ้าย-ขวาออกแบบรับกับน็อตมือหมุน SPX1600PN สวิงน็อตออกแล้วยกฝาขึ้นได้ทันทีโดยไม่ต้องถอดน็อตออกจากตัวเสื้อปั๊ม สะดวก รวดเร็ว
ซีลสุญญากาศ ป้องกันอากาศรั่ว
ขอบล่างของฝามีบ่ากดทับโอริง SPX1600S แนบสนิทกับปากเสื้อปั๊ม ป้องกันอากาศถูกดูดเข้าสู่ห้องปั๊ม ช่วยให้ปั๊มดูดน้ำล่อน้ำได้ไว น้ำเต็มกระบอกเสมอ
ทนรังสี UV และสารเคมีสระว่ายน้ำ
เนื้อพลาสติก Lexan เคลือบสารป้องกันรังสียูวี ไม่เหลืองกรอบง่าย ทนทานต่อน้ำเกลืออิเล็กโทรไลซิสและคลอรีนเข้มข้น มีอายุการใช้งานยาวนานหลายปี
รายการอะไหล่ในผังที่ทำงานร่วมกับฝาปั๊ม (Mating Parts Cross-Reference)
| ผังอะไหล่ | รหัสอะไหล่ (Part No.) | ชื่อชิ้นส่วนอะไหล่ (Part Name) | ความสัมพันธ์กับ SPX1600D |
|---|---|---|---|
| No. 4 ★ | SPX1600D | ฝาปิดกระบอกกรองหน้าปั๊มแบบใส Lexan™ (ชิ้นนี้) | ฝาปิดหลักควบคุมสุญญากาศห้องปั๊ม |
| No. 5 | SPX1600S | โอริงซีลฝาปิดหน้าปั๊ม (Strainer Cover Gasket) | ประกบใต้ฝา SPX1600D กันน้ำและอากาศรั่ว |
| No. 7 | SPX1600PN | ชุดน็อตมือหมุนล็อกฝา (Hand Knob Kit x2) | สลักขันล็อกกดบีบอัดฝาเข้ากับเสื้อปั๊ม |
| No. 1b | SPX1620AA / SPX1600AA | เสื้อปั๊มและกระบอกกรอง (Pump Housing/Strainer) | ปากกระบอกที่รองรับการปิดของฝา SPX1600D |
| No. 6 | SPX1600M | ตะกร้ากรองเศษใบไม้ 110 Cu. In. (Strainer Basket) | มองเห็นเศษตะกอนผ่านฝาใสเพื่อถอดล้าง |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและดูแลรักษาฝาปั๊ม Hayward SPX1600D
1. ขันล็อกด้วยมือเปล่าเท่านั้น (Hand-Tighten Only): ในการปิดฝา ให้สวิงน็อตมือหมุน SPX1600PN เข้าในร่องบ่าทั้งสองข้าง แล้วใช้มือเปล่าขันน็อตให้แน่นพอตึงมือสลับซ้าย-ขวา ห้ามใช้คีมล็อก ประแจเลื่อน หรือเครื่องมือทุ่นแรงขันเด็ดขาด เพราะแรงบิดที่มากเกินไปจะทำให้หูร่องพลาสติก Lexan แตกร้าวทันที
2. การดูแลโอริง SPX1600S อย่างถูกวิธี (O-Ring Maintenance): ทุกครั้งที่เปิดฝาทำความสะอาดตะกร้า ให้ตรวจดูโอริงยางใต้ฝาว่ามีเศษทรายเกาะหรือไม่ เช็ดให้สะอาดและทาจาระบีซิลิโคนสังเคราะห์ 100% (เช่น Jack's Lube หรือ Magic Lube) บางๆ สม่ำเสมอ ห้ามใช้จาระบีปิโตรเลียม วาสลีน หรือน้ำมันเครื่องเด็ดขาด เพราะจะทำให้ยางบวมเสียรูปและทำลายเนื้อพลาสติก Lexan
3. การตรวจสอบรอยแตกลายงา (Crazing & Stress Cracks): หากใช้งานกลางแจ้งเป็นเวลานานหลายปีหรือสัมผัสไอสารเคมีเข้มข้น เนื้อฝาอาจเกิดรอยแตกลายงาฝ้าขาว (Crazing) ซึ่งลดทอนความสามารถในการทนแรงดันน้ำ หากพบรอยร้าวลึกควรรีบเปลี่ยนฝาใหม่ทันทีเพื่อป้องกันฝาแตกกระเด็นจากแรงดันน้ำในระบบกรอง
4. การเติมน้ำล่อน้ำก่อนปิดฝา (Priming Chamber Fill): ก่อนปิดฝาและเริ่มเดินเครื่องปั๊ม ให้เติมน้ำสะอาดลงในกระบอกกรองให้ท่วมระดับท่อดูดเสมอ เพื่อช่วยให้ปั๊มสร้างแรงดูดสุญญากาศได้อย่างรวดเร็ว ป้องกันการเดินเครื่องแห้ง (Dry Run) ที่จะทำให้เกิดความร้อนสูงจนฝาปั๊มและซีลคอปั๊มละลายชำรุด
