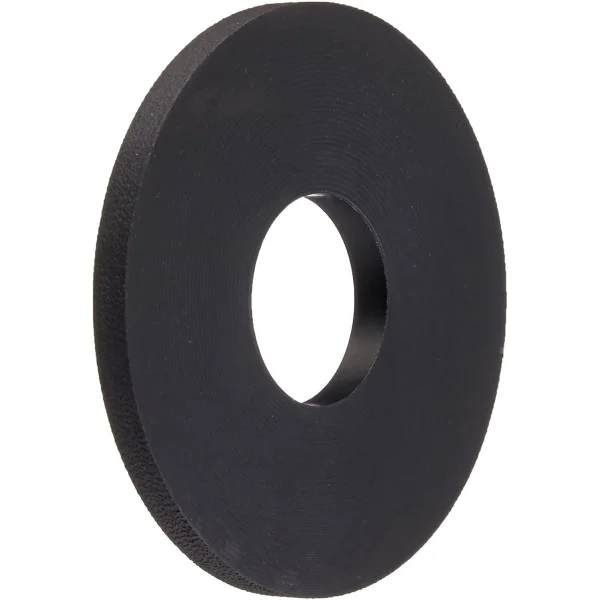

No.14 SPX025F SLINGER - 1 View larger

No.14 SPX025F SLINGER

Hayward

SPX025F

10011490

New product

2026-12-25

Instock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿323.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

No.14 SPX025F SLINGER

ภาพพื้นหลังระบบปั๊มสระว่ายน้ำ Hayward
HAYWARD GENUINE OEM SPARE PART PART NO: SPX025F (SPX0025F / SP0025F)

HAYWARD SPX025F SLINGER

ยางสะบัดน้ำแกนเพลามอเตอร์ปั๊มสระว่ายน้ำ Hayward แท้ศูนย์

วงแหวนยางสะบัดน้ำ (Water Slinger / Deflector Washer) สวมเพลามอเตอร์ขนาด 5/8 นิ้ว ผลิตจากยาง EPDM สังเคราะห์เกรดวิศวกรรมแท้ 100% จาก Hayward USA ป้องกันน้ำรั่วซึมจากแมคคานิคอลซีลเข้าสู่ลูกปืนและขดลวดมอเตอร์ได้อย่างสมบูรณ์แบบ

SKU: SPX025F แบรนด์: Hayward Pool Products

หน้าที่สำคัญและประสิทธิภาพการปกป้องมอเตอร์ปั๊ม Hayward

ชิ้นส่วนสำคัญระดับหัวใจที่ช่างมืออาชีพไม่เคยมองข้าม ช่วยยืดอายุมอเตอร์ปั๊มสระว่ายน้ำได้ยาวนานหลายปี

เกราะป้องกันลูกปืนมอเตอร์

ป้องกันไม่ให้น้ำจากห้องปั๊มที่อาจรั่วผ่านแมคคานิคอลซีลไหลย้อนเข้าตลับลูกปืนหน้าและขดลวดทองแดง

แรงเหวี่ยงสลัดน้ำ 3,450 RPM

หมุนไปพร้อมแกนเพลาด้วยความเร็วสูง สลัดหยดน้ำออกทางช่องระบายใต้ Seal Plate ทันที 360 องศา

ยาง EPDM สังเคราะห์แท้

ทนทานต่อสารเคมีสระว่ายน้ำ คลอรีน เกลือ กรด-ด่าง และอุณหภูมิความร้อนสะสมของเพลา ไม่แข็งกรอบ

รัดแกนเพลา 5/8" แนบสนิท

รูในออกแบบความฟิตติ้งแบบสวมอัดพอดี (Interference fit) ยึดแน่นกับเพลา ไม่ลื่นไถลขณะมอเตอร์หมุน

พิมพ์เขียวและมิติวิศวกรรมมาตรฐานโรงงาน Hayward (Dimension 1200×1200px)

ภาพวาดเทคนิคแสดงมิติสัดส่วนจริง โครงสร้างภาคตัดขวาง และไดอะแกรมลำดับการประกอบบนแกนเพลามอเตอร์ (Exploded Assembly)

1234 1234 ABC ABC HAYWARD SPX025F WATER SLINGER (DEFLECTOR WASHER) — TECHNICAL BLUEPRINT PUMP MOTOR SHAFT BEARING PROTECTION SLINGER | GENUINE OEM SPARE PART CAD SCALE: 2:1 [METRIC] AUTHENTIC HAYWARD SPEC VIEW 1: 3D ISOMETRIC DEFLECTION GEOMETRY & CUTAWAY WATER SLUNG OUTWARD (เหวี่ยงละอองน้ำหนีศูนย์กลาง) 1. ELASTIC SHAFT SEAL FIT รูในยืดกระชับแกนเพลามอเตอร์ 5/8" 2. CENTRIFUGAL DEFLECTOR ปีกเหวี่ยงละอองน้ำสลัดทิ้ง 360° 3. EPDM NEOPRENE RUBBER ยางเกรดสังเคราะห์ ทนคลอรีน/เกลือ VIEW 2: SHAFT ASSEMBLY SEQUENCE (EXPLODED VIEW) A MOTOR BEARING ลูกปืนหน้ามอเตอร์ SPX025F SPX025F SLINGER [ ชิ้นส่วนอะไหล่นี้ ] สะบัดน้ำกันลูกปืนแตก C SEAL PLATE จานยึดแมคซีล D MECH SEAL ซีลเพลากันน้ำรั่ว E IMPELLER ใบพัดปั๊มน้ำ VIEW 3: TOP PLAN VIEW (RADIAL & SHAFT FIT DIMENSIONS) Ø 36.5 mm [ 1.44" OD ] Ø 28.0 mm [ COLLAR ] Ø 15.5 mm [ 5/8" BORE ] ● INTERFERENCE FIT: รูในขนาด 15.5 mm ยืดรัดเพลา 5/8" (15.88 mm) แนบสนิท ไม่ลื่นไถล ● RUNOUT BALANCE: สมดุลไดนามิกหมุนได้ราบเรียบที่ความเร็ว 3,450 RPM ไม่แกว่ง VIEW 4: SECTION A-A CROSS-SECTION (THICKNESS & LIP PROFILE) 5.5 mm 8.2 mm 2.8 ● TAPERED DEFLECTOR EDGE: ขอบรีดน้ำลาดเอียงเพื่อเพิ่มแรงเหวี่ยงหนีศูนย์กลาง ● DUROMETER 70 SHORE A: ความยืดหยุ่นเหมาะสม ไม่แข็งกรอบเมื่อสัมผัสไอคลอรีน MANUFACTURER / BRAND: HAYWARD POOL PRODUCTS, INC. ELIZABETH, NJ / CLEMMONS, NC, USA GENUINE REPLACEMENT PUMP PART PART NAME & NUMBER: SLINGER / WATER DEFLECTOR PART NO: SPX025F (SPX0025F / SP0025F) FOR 5/8" (0.625 INCH) MOTOR SHAFT PROJECTION & MATERIAL: THIRD ANGLE (ISO) MATERIAL: EPDM SYNTHETIC TOLERANCE: ±0.15 mm (ELASTOMER) DRAWING STATUS: APPROVED OEM DWG NO: DWG-HAY-SPX025F REV: 2026.04 | SHEET 1 OF 1 คลิกขยายพิมพ์เขียววิศวกรรม

รุ่นปั๊มสระว่ายน้ำ Hayward และมอเตอร์ที่รองรับ (Compatibility Matrix)

รองรับปั๊มสระว่ายน้ำยอดนิยมของ Hayward เกือบทุกรุ่นที่ใช้แกนเพลามอเตอร์มาตรฐานขนาด 5/8 นิ้ว

Hayward Super Pump® Series

ตำแหน่ง Part No. 7 ในไดอะแกรมชิ้นส่วน
  • Super Pump SP1600 Series (SP1600X5, SP1607X10, SP1610X15)
  • Super Pump SP2600 / SP2600X Series (SP2605X7, SP2615X20)
  • Super Pump VS Variable Speed Series (SP2603VSP, SP26115VSP)
  • Super Pump 700 Series ทุกขนาดแรงม้า (0.5 HP – 2.5 HP)

Super II & MaxFlo Series

ตำแหน่ง Part No. 8 ในไดอะแกรมชิ้นส่วน
  • Hayward Super II Series (SP3000, SP3000X Series)
  • Hayward MaxFlo / Max-Flo Series (SP2800, SP2800X Series)
  • MaxFlo XL & MaxFlo VS Variable Speed Series
  • Super II VS Series (SP3005VSP, SP3010VSP)

PowerFlo & 5/8" Motors

มอเตอร์เพลามาตรฐาน C-Face & Square Flange
  • PowerFlo LX (SP1580), PowerFlo Matrix (SP5600)
  • มอเตอร์ Century / A.O. Smith เฟรม 56J และ 48Y (5/8" Shaft)
  • มอเตอร์ US Motors / Nidec / Emerson สำหรับปั๊มสระ
  • ใช้งานร่วมกับแมคคานิคอลซีลชุด SPX1600Z2 ได้อย่างลงตัว

ตารางข้อมูลจำเพาะทางเทคนิค (Technical Datasheet)

Hayward Genuine Spare Part: SPX025F
HAYWARD GENUINE OEM
พารามิเตอร์ทางเทคนิค (Parameter)ค่ามาตรฐานและการรับรอง (Specifications)
ชื่อผลิตภัณฑ์ (Product Name)
HAYWARD SPX025F SLINGER (Water Slinger / Deflector Washer)
รหัสสินค้า (Part Number / SKU)
SPX025F (ใช้ร่วมกันกับรหัส SPX0025F / SP0025F)
ผู้ผลิต / แบรนด์ (Brand / Origin)
Hayward Pool Products, Inc. (Elizabeth, NJ / Clemmons, NC, USA)
วัสดุโครงสร้าง (Material Composition)
ยางสังเคราะห์เกรดวิศวกรรม EPDM Elastomer ความแข็ง 70 Shore A ทนเคมีและอุณหภูมิสูง
ขนาดรูแกนเพลาใน (Shaft Bore ID)
Ø 15.5 mm (0.61") ออกแบบยืดรัดแกนเพลามอเตอร์มาตรฐานขนาด 5/8" (15.88 mm)
เส้นผ่านศูนย์กลางภายนอก (Outer Ø)
Ø 36.5 mm (1.44") ปีกเหวี่ยงกว้างพอเหมาะสำหรับการสลัดละอองน้ำหนีศูนย์กลาง
ความหนาตัวเรือน (Overall Thickness)
5.5 mm (0.22") ปีกขอบลาดเอียง (Tapered Lip) พร้อมบ่ากลางสูง 8.2 mm
ความเร็วรอบใช้งานสูงสุด (Max RPM)
3,450 – 3,600 RPM ปลอดภัย สมดุลไดนามิกดีเยี่ยม ไม่แกว่ง ไม่หลุดออกจากตำแหน่ง
ความทนทานต่อสารเคมี (Chemical Resistance)
ทนต่อน้ำเกลือสระว่ายน้ำ (Saltwater Pools), คลอรีนอิสระ, กรดไฮโดรคลอริก และโอโซน
ตำแหน่งติดตั้งในระบบปั๊ม
สวมบนแกนเพลามอเตอร์ ระหว่างหน้าแปลนมอเตอร์ (Motor Face) กับด้านหลังจานยึดซีล (Seal Plate)

ขั้นตอนการเปลี่ยนและติดตั้งอย่างถูกวิธี (Installation Guide)

แนวทางปฏิบัติจากผู้เชี่ยวชาญเพื่อความปลอดภัยและการปกป้องมอเตอร์อย่างสมบูรณ์แบบ

STEP 01

ตัดกระแสไฟและถอดชุดปั๊ม

ปิดเบรกเกอร์ไฟฟ้าหลัก ปลดน็อตยึดชุดตัวเรือนปั๊ม ถอดใบพัด (Impeller) และถอดจานยึดซีล (Seal Plate) ออกจากมอเตอร์

STEP 02

ถอดแหวนเดิม & ขัดทำความสะอาด

รูดยางสะบัดน้ำตัวเดิมที่เสื่อมสภาพหรือแตกลายงาออกจากแกนเพลา ขัดทำความสะอาดคราบตะกรันและสนิมบนเพลาให้เรียบเกลี้ยง

STEP 03

สวมยาง SPX025F ตัวใหม่

ทาน้ำสบู่หรือน้ำหล่อลื่นเล็กน้อยที่รูใน แล้วรูดแหวน SPX025F เข้าแกนเพลาลึกเข้าไปให้ใกล้หน้าแปลนมอเตอร์โดยเว้นระยะห่างเล็กน้อย

STEP 04

ประกอบคืนและเช็คระยะฟรี

ประกอบ Seal Plate และแมคซีลใหม่คืนที่ ทดลองหมุนเพลาด้วยมือว่าแหวนยางหมุนคล่องตัว ไม่ถูกหนีบหรือเสียดสีกับชิ้นส่วนใด

ข้อแนะนำสำคัญจากทีมช่างซ่อมบำรุงปั๊มสระว่ายน้ำ (Technical Service Note):

1. ห้ามลืมใส่ยางสะบัดน้ำ SPX025F โดยเด็ดขาด: ในกรณีที่เปลี่ยนแมคคานิคอลซีล (Mechanical Seal) หรือยกเครื่องซ่อมมอเตอร์ ช่างหลายท่านอาจมองข้ามยางชิ้นเล็กๆ นี้ หากไม่ใส่ เมื่อแมคซีลเริ่มมีหยดน้ำรั่ว น้ำจะวิ่งตรงเข้าสู่ตลับลูกปืนทันที ทำให้ลูกปืนแตกส่งเสียงดัง และมอเตอร์ไหม้จนเสียหายทั้งตัว

2. เปลี่ยนพร้อมชุดซีลทุกครั้ง: ขอแนะนำให้เปลี่ยนยางสะบัดน้ำ SPX025F ควบคู่ไปกับชุดแมคคานิคอลซีล SPX1600Z2 และโอริงฝาหน้าทุกครั้งที่มีการรื้อประกอบ เพื่อป้องกันปัญหาการรั่วซึมซ้ำซ้อนในระยะยาว
