Home > Spare Parts > อะไหล่ปั๊ม Hayward Super Pump > No.13 SPX0125Z44 น๊อตยึดมอเตอร์ Motor Cap Screw

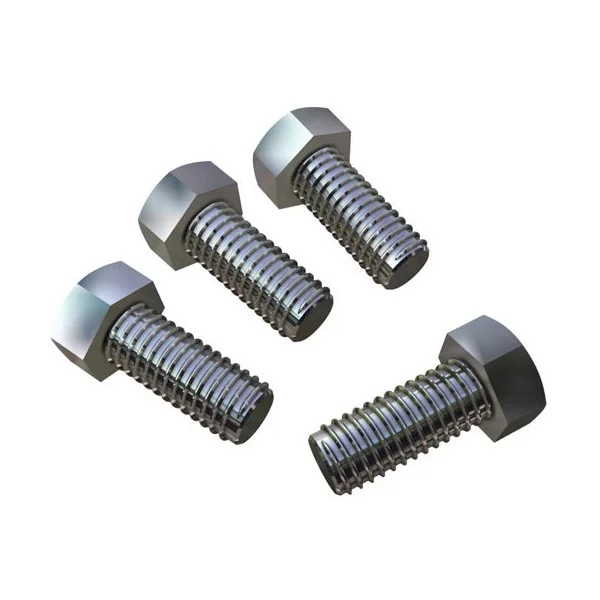

No.13 SPX0125Z44 น๊อตยึดมอเตอร์ Motor Cap Screw - 1 View larger

No.13 SPX0125Z44 น๊อตยึดมอเตอร์ Motor Cap Screw

Hayward

SPX0125Z44

10011489

New product

2026-12-25

Instock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿431.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

No.13 SPX0125Z44 น๊อตยึดมอเตอร์ Motor Cap Screw

ภาพพื้นหลังระบบปั๊มสระว่ายน้ำ Hayward
HAYWARD GENUINE OEM SPARE PART SET OF 4 (ชุด 4 ตัว) | SKU: SPX0125Z44

HAYWARD SPX0125Z44 MOTOR CAP SCREWS

ชุดสกรูยึดหน้าแปลนมอเตอร์ปั๊มสระว่ายน้ำ Hayward 3/8"-16 UNC × 1" (ชุด 4 ตัว)

ชุดสลักเกลียวหัวหกเหลี่ยมสแตนเลสสตีลเกรดพรีเมียมแท้จาก Hayward USA ออกแบบพิเศษสำหรับขันยึดหน้าแปลนมอเตอร์ (C-Face / Square Flange) ประกบเข้ากับจานยึดซีล (Seal Plate) ของปั๊มสระว่ายน้ำ ทนทานต่อการกัดกร่อนของคลอรีนและน้ำเกลือ 100% ขันแน่นสม่ำเสมอรักษาแนวแกนเพลาตรงศูนย์ ป้องกันการรั่วซึมและการสั่นสะเทือน

ขนาด: 3/8"-16 UNC × 1" แบรนด์: Hayward Pool Products

จุดเด่นและคุณสมบัติสำคัญมาตรฐานโรงงาน Hayward

สลักเกลียวเชื่อมต่อโครงสร้างหลักที่ควบคุมความเที่ยงตรงและเสถียรภาพของระบบมอเตอร์ปั๊มสระว่ายน้ำ

รักษาแนวร่วมศูนย์เพลา (Centering)

การขันสกรู 4 ตัวอย่างสมดุลช่วยรั้งหน้าแปลนมอเตอร์ให้ตรงแนวศูนย์กลาง ป้องกันใบพัดแกว่งและลดการสึกหรอของแมคซีล

สแตนเลสเกรด 304/316 แท้

ต้านทานสนิมจากสารเคมีในน้ำสระ คลอรีนเข้มข้น และเกลือ ผ่านการพาสซิเวชัน (Passivated) ไม่เกิดสนิมแดงกัดกินเกลียว

เกลียวมาตรฐาน 3/8"-16 UNC

ความแม่นยำระดับ Class 2A พร้อมปลายลบมุมนำร่อง 45° สวมหมุนเข้าเกลียวหน้าแปลนมอเตอร์ได้เนียน ไม่ปีนเกลียว

แพ็คเกจชุด 4 ตัวครบเซ็ต

มาพร้อมสกรูครบ 4 ตัวสำหรับ 1 ปั๊มน้ำ แนะนำเปลี่ยนใหม่พร้อมกันทุกครั้งที่ยกซ่อมมอเตอร์เพื่อความปลอดภัยสูงสุด

พิมพ์เขียวและมิติวิศวกรรมมาตรฐานโรงงาน Hayward (Dimension 1400×2000px)

แสดงรายละเอียดทางวิศวกรรมแนวตั้งครบถ้วน: 1. มิติขนาดสลักเกลียว (Dimensions) และ 2. ข้อมูลจำเพาะทางกลและแรงบิด (Specifications)

12345 12345 ABCDE ABCDE HAYWARD GENUINE OEM PARTSSPX0125Z44 MOTOR CAP SCREW (SET OF 4) — TECHNICAL BLUEPRINT 3/8"-16 UNC × 1" HEX HEAD FASTENERS | VERTICAL DIMENSION & SPECIFICATION MATRIX SCALE 2:1 [INCH/METRIC] AUTHENTIC CAD SPEC 1. PART DIMENSIONS & GEOMETRIC PROFILES (มิติขนาดและรูปทรงเรขาคณิต) VIEW 1.1: 3D ISOMETRIC VIEW (ชุดสกรู 4 ตัว พร้อมเกลียว 3/8"-16 UNC) 304 SET OF 4 SCREWS (ชุด 4 ตัว) 4× ยึดหน้าแปลนมอเตอร์ครบชุด HEX HEAD 9/16" AF เกลียวเต็ม 1.0" (25.4 mm) VIEW 1.2: EXPLODED MOTOR & SEAL PLATE MOUNTING SEQUENCE SPX0125Z44 4× CAP SCREWS [ ชิ้นส่วนอะไหล่นี้ ] B SEAL PLATE จานยึดซีลปั๊ม C SLINGER ยางสะบัดน้ำ D MOTOR FLANGE หน้าแปลนมอเตอร์ (C-Face) VIEW 1.3: FRONT ELEVATION & LONGITUDINAL PROFILE (สัดส่วนและมิติเกลียว) L = 1.000" [ 25.40 mm ] TOTAL = 1.240" [ 31.50 mm ] 0.240" [6.1 mm] Ø 3/8" [ 9.53 mm ] • 45° LEAD-IN CHAMFER: ปลายเกลียวลบมุม 45° สวมเข้าเกลียวหน้าแปลนมอเตอร์ได้ง่าย ไม่ปีนเกลียว • WASHER FACE INTEGRATED: บ่าหน้าแปลนใต้หัวสกรูช่วยกระจายแรงกดสม่ำเสมอ 360° VIEW 1.4: HEX HEAD PLAN VIEW (ขนาดหัวหกเหลี่ยม & เบอร์ประแจ) H 304 SS 9/16" AF [ 14.28 mm ] (ขนาดประแจขัน / SOCKET) AC = 0.649" [ 16.48 mm ] • STANDARD DRIVE: ใช้ประแจกระบอกหรือประแจแหวนเบอร์ 9/16 นิ้ว (หรือเบอร์ 14 mm ในกรณีฉุกเฉิน) • GRADE STAMP: ตราประทับสัญลักษณ์เกรดสแตนเลสทนเคมีบนหัวน็อต ป้องกันการสับสน 2. TECHNICAL SPECIFICATIONS & ENGINEERING CRITERIA (ข้อมูลจำเพาะทางวิศวกรรม) 2.1 METALLURGY & MECHANICAL PERFORMANCE (คุณสมบัติวัสดุและแรงดึง) Material Composition AISI 304 / 316 Austenitic Stainless Steel Tensile Strength (แรงดึงสูงสุด) 75,000 – 85,000 PSI (517 – 586 MPa) Yield Strength (จุดคราก) 30,000 – 35,000 PSI (205 – 240 MPa) Hardness Rating (ความแข็ง) Rockwell B80 – B90 Recommended Torque 20 – 25 ft-lbs (27.1 – 33.9 N·m) Corrosion Resistance Immunity to Pool Chemicals, Salt, Chlorine Surface Finish Passivated Clean Bright Finish (ไม่เป็นสนิม)Package Quantity 4 Pieces / Pack (ชุดละ 4 ตัว ครบชุดปั๊ม) 2.2 THREAD SPECIFICATION & PITCH GEOMETRY (มาตรฐานเกลียว) Thread Standard (มาตรฐานเกลียว) ASME / ANSI B1.1 Unified Coarse (UNC) Thread Class Fit (ชั้นความเผื่อ) Class 2A External Fit (สวมลื่น ไม่ติดขัด) Nominal Major Diameter 3/8" (0.3750 Inch / 9.525 mm) Threads Per Inch (TPI) 16 TPI (Pitch = 0.0625" / 1.5875 mm) Thread Pitch Diameter 0.3344" – 0.3389" (8.49 – 8.61 mm) Minor Root Diameter 0.2983" (7.577 mm) Thread Length Style Full Thread (เกลียวตลอดลำตัว 1 นิ้ว)Thread Rotation Direction Right-Hand Thread (เกลียวขวามาตรฐาน) 2.3 STAR TIGHTENING SEQUENCE & MOTOR ALIGNMENT (ลำดับการขันกากบาท & แนวร่วมศูนย์) SHAFT 1 2 3 4 CROSS-TORQUE PATTERN (ขันสลับทแยง) กฎเหล็กการติดตั้งสลักเกลียว SPX0125Z44 จากวิศวกรโรงงาน HAYWARD: 1. การขันสลับทแยงมุมแบบกากบาท (Cross-Pattern Sequence 1 > 2 > 3 > 4): ห้ามขันตัวใดตัวหนึ่งแน่นสุดในคราวเดียว ให้ขันประคองทั้ง 4 ตัวให้บ่าแตะหน้าแปลนก่อน แล้วจึงค่อยๆ กวดแน่นทีละสเต็ปตามแนวทแยงมุม เพื่อป้องกันหน้าแปลน Seal Plate บิดเบี้ยว (Warping) ซึ่งจะทำให้แกนเพลามอเตอร์เยื้องศูนย์และใบพัดปั๊มเสียดสีกับตัวเรือน 2. แรงบิดขันแน่นมาตรฐาน (Torque Specification: 20 – 25 ft-lbs): ใช้ประแจวัดแรงบิด (Torque Wrench) ขันที่ 20-25 ฟุต-ปอนด์ (27-34 N·m) การขันแน่นเกินไปอาจทำให้เกลียวเสื้อปั๊มหรือเกลียวหน้าแปลนมอเตอร์รูดเสียหาย 3. การป้องกันเกลียวติดตาย (Anti-Galling / Anti-Seize Compound): เนื่องจากเป็นสแตนเลสคุณภาพสูง ควรแต้มสารหล่อลื่นป้องกันเกลียวตาย (Marine-Grade Anti-Seize) เล็กน้อยที่ปลายเกลียวก่อนขันเข้าหน้าแปลนมอเตอร์ เพื่อป้องกันการเชื่อมติดแน่นจากความร้อนสะสมและการกัดกร่อนของไอคลอรีนในอนาคต 4. เปลี่ยนใหม่ทั้งชุด 4 ตัวเสมอ: เมื่อรื้อซ่อมบำรุงเปลี่ยนแมคคานิคอลซีลหรือยกเปลี่ยนมอเตอร์ใหม่ ควรเปลี่ยนสกรู SPX0125Z44 ยกชุด 4 ตัวพร้อมกันเพื่อรักษาค่าแรงจับยึดที่เท่าเทียมกันทุกจุด MANUFACTURER / BRAND: HAYWARD POOL PRODUCTS, INC. ELIZABETH, NJ / CLEMMONS, NC, USA DRAWING SPECIFICATION NUMBER: DWG-HAY-SPX0125Z44-REV4 STATUS: APPROVED OEM SPECIFICATION FASTENER & THREAD STANDARD: 3/8"-16 UNC × 1.0" HEX HEAD CAP SCREW SET OF 4 (GENUINE HARDWARE) SHEET & REVISION: 1 OF 1 / REV 2026.10 SCALE 2:1 [METRIC/IN]

รุ่นปั๊มสระว่ายน้ำ Hayward ที่รองรับ (Compatibility Matrix)

ใช้ได้กับปั๊มสระว่ายน้ำยอดนิยมของ Hayward เกือบทุกรุ่นที่ใช้หน้าแปลนมอเตอร์มาตรฐาน C-Face และ Square Flange

Super Pump® Series

ตำแหน่ง Part No. 13 ในไดอะแกรมชิ้นส่วน
  • Hayward Super Pump SP1600 Series (SP1600X5, SP1607X10, SP1610X15)
  • Hayward Super Pump SP2600 / SP2600X Series (SP2605X7, SP2615X20)
  • Super Pump VS Variable Speed Series (SP2603VSP, SP26115VSP)
  • Super Pump 700 VS Series (SP2670010X15, HL2670020VSP)

Super II® & Max-Flo® Series

ตำแหน่ง Part No. 11 / 14 ในไดอะแกรมชิ้นส่วน
  • Hayward Super II SP3000 Series (SP3007X10, SP3015X20, SP3025X30)
  • Super II VS Series (SP3005VSP, SP3010VSP)
  • Hayward Max-Flo SP2800 / SP2800X Series (SP2805X7, SP2810X15)
  • MaxFlo XL & MaxFlo VS Variable Speed Series

NorthStar® & Commercial Pumps

ปั๊มขับเคลื่อนมอเตอร์เพลา 5/8" เฟรม 56J/48Y
  • Hayward NorthStar SP4000 Series (1998–2007 และ 2008–ปัจจุบัน)
  • Hayward RS Series Pool Pumps
  • Pureline Prime VS (PL2705) & Pureline PL1700 Series
  • ใช้งานร่วมกับมอเตอร์ Century / A.O. Smith C-Face ทุกรุ่น

ตารางข้อมูลจำเพาะทางเทคนิค (Technical Datasheet)

Hayward Genuine Hardware Part: SPX0125Z44
HAYWARD GENUINE OEM
พารามิเตอร์ทางเทคนิค (Parameter)ค่ามาตรฐานและการรับรอง (Specifications)
ชื่อผลิตภัณฑ์ (Product Name)
HAYWARD SPX0125Z44 MOTOR CAP SCREWS (ชุดสกรูยึดหน้าแปลนมอเตอร์)
รหัสสินค้า (Part Number / SKU)
SPX0125Z44 (รหัสเทียบเท่า: 40062, 5112-013, 610377033459, HAY-101-1963, PureLine PL2758)
ผู้ผลิต / แบรนด์ (Brand / Origin)
Hayward Pool Products, Inc. (Elizabeth, NJ / Clemmons, NC, USA)
ขนาดเกลียวและระยะพิทช์ (Thread Size)
3/8"-16 UNC (เส้นผ่านศูนย์กลาง 3/8 นิ้ว, 16 เกลียวต่อนิ้ว เกลียวหยาบมาตรฐาน)
ความยาวเกลียวใช้งาน (Thread Length)
1.000 นิ้ว (25.40 mm) ความยาวรวมทั้งตัว 1.240 นิ้ว (31.50 mm)
ขนาดหัวและเบอร์ประแจ (Head Drive Size)
หัวหกเหลี่ยม Hex Head 9/16 นิ้ว (14.28 mm Across Flats)
วัสดุโครงสร้าง (Material Composition)
สแตนเลสสตีลเกรดออสเทนนิติก AISI 304 / 316 (Marine-Grade Stainless Steel) ทนคลอรีน/เกลือ
แรงบิดขันแน่นที่แนะนำ (Torque Rating)
20 – 25 ฟุต-ปอนด์ (27.1 – 33.9 N·m) ป้องกันเกลียวเสื้อปั๊มรูดเสียหาย
จำนวนบรรจุในชุด (Package Contents)
ชุดละ 4 ตัว (Set of 4 Screws) ครบจำนวนรูยึดหน้าแปลนมอเตอร์ 1 เครื่อง
ตำแหน่งติดตั้งในระบบปั๊ม
ขันร้อยผ่านจานยึดซีล (Seal Plate) เข้าสู่รูเกลียว 4 จุดของหน้าแปลนมอเตอร์ (Motor C-Face Flange)

ขั้นตอนการเปลี่ยนและเทคนิคการขันกากบาท (Cross-Torque Guide)

แนวทางปฏิบัติในการประกอบมอเตอร์เพื่อรักษาแนวแกนเพลาตรงศูนย์กลางและป้องกันหน้าแปลนบิดงอ

STEP 01

ตัดกระแสไฟ & ถอดสลักเดิม

ปิดเบรกเกอร์ไฟฟ้าหลัก ปลดน็อตโครงปั๊ม และใช้ประแจเบอร์ 9/16 นิ้ว คลายน็อตยึดหน้าแปลนมอเตอร์เดิมทั้ง 4 ตัวออก

STEP 02

ล้างเกลียว & แต้ม Anti-Seize

ทำความสะอาดรูเกลียวบนหน้าแปลนมอเตอร์ให้ปราศจากคราบตะกรัน แล้วแต้มสารหล่อลื่นกันเกลียวตายเล็กน้อยที่ปลายสกรู

STEP 03

ขันประคอง 4 ตัวให้บ่าแตะ

สวมสกรู SPX0125Z44 ทั้ง 4 ตัว ใช้มือหมุนนำร่องให้เกลียวจับลึก แล้วใช้ประแจหมุนเบาๆ จนหัวสัมผัสหน้าแปลนพร้อมกัน

STEP 04

กวดแน่นสลับทแยง 20-25 ft-lbs

กวดขันตามลำดับกากบาท 1 > 2 > 3 > 4 ทีละรอบจนได้แรงบิด 20-25 ft-lbs ตรวจสอบความคล่องตัวของแกนเพลามอเตอร์

ข้อควรระวังสำคัญจากทีมวิศวกรซ่อมบำรุง Hayward (Technical Service Warning):

1. ห้ามใช้สกรูเหล็กชุบซิงค์ทั่วไปทดแทนโดยเด็ดขาด: น็อตเหล็กธรรมดาเมื่อสัมผัสไอคลอรีนและน้ำเกลือจะเกิดสนิมตายภายใน 1–2 เดือน จนไม่สามารถขันออกได้ และสนิมจะขยายตัวทำให้เสื้อหน้าแปลนมอเตอร์แตกร้าว ต้องใช้น็อตสแตนเลสแท้เกรด SPX0125Z44 เท่านั้น

2. ระวังการขันแน่นด้านใดด้านหนึ่งก่อน: หากขันสกรูตัวหนึ่งแน่นสุดในทันที หน้าแปลน Seal Plate จะเอียงประกบไม่สนิท ส่งผลให้ใบพัดปั๊มหมุนเสียดสีกับ Diffuser และทำให้แมคคานิคอลซีลรั่วซึมทันทีที่เปิดเครื่อง ต้องปฏิบัติตามลำดับการขันสลับทแยงมุมแบบกากบาทเสมอ
