Home > Spare Parts > Part Hayward S244S, S310S, S311SX, S360SX > NO.17 SX360Z1 O-ring ( For S311SX, S360SX )
NO.17 SX360Z1 O-ring ( For S311SX, S360SX ) - 1 View larger

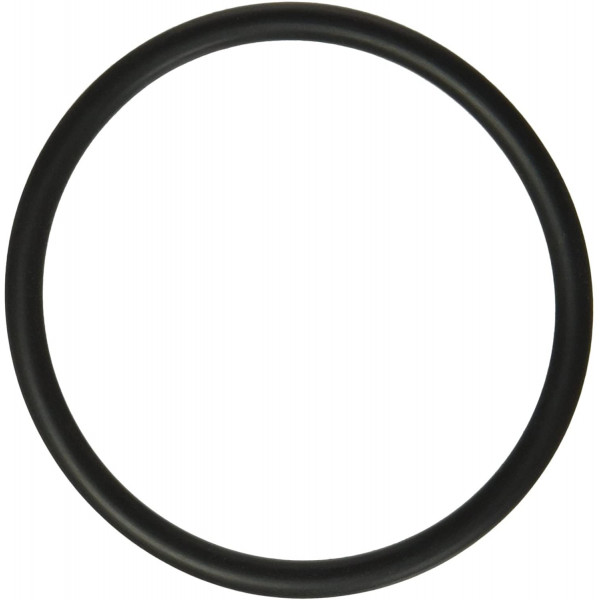

NO.17 SX360Z1 O-ring ( For S311SX, S360SX )

Hayward

SX360Z1

10010980

New product

2026-12-25

Instock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿785.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

NO.17 SX360Z1 O-ring ( For S311SX, S360SX )

Hayward Commercial Swimming Pool Background
Hayward SX360Z1 Bulkhead O-Ring for S311SX S360SX HAYWARD GENUINE
HAYWARD POOL PRODUCTS USA PRO-SERIES PLUS • PART NO. 17 • 2.0" BULKHEAD FITTING O-RING BRAND: HAYWARD | SKU: SX360Z1 | ITEM: NO.17

NO.17 SX360Z1 O-ring ( For S311SX, S360SX ) โอริงข้อต่อผนังถังกรองทราย Hayward 2 นิ้ว (Sku: SX360Z1)

อะไหล่แท้มาตรฐานวิศวกรรมโรงงาน Hayward สหรัฐอเมริกา NO.17 SX360Z1 โอริงข้อต่อผนังถังกรองทราย (Bulkhead Fitting Adapter O-Ring / ปะเก็นโอริงซีลพอร์ตผนังถังขนาด 2.0 นิ้ว) ชิ้นส่วนลำดับที่ 17 ในผังไดอะแกรมถังกรองทรายตระกูล Hayward ProSeries Plus และ Commercial Series ขนาดใหญ่ 31 นิ้ว และ 36 นิ้ว ได้แก่รุ่น S311SX, S311SXV, S360SX, S360S, S310S (รุ่นท่อ 2 นิ้ว) และ GM360 Series ผลิตขึ้นรูปด้วยยางสังเคราะห์เกรดพรีเมียม Heavy-Duty NBR / EPDM Elastomer (Durometer 70 Shore A) มีความยืดหยุ่นสูง คืนรูปได้สมบูรณ์แบบ ทนทานต่อแรงดันน้ำ คลอรีนเข้มข้น น้ำเกลือ กรด-ด่าง และโอโซน 100% ตัวโอริงมีขนาดเส้นผ่านศูนย์กลางภายใน ID = 69.8 มม. (2-3/4 นิ้ว), เส้นผ่านศูนย์กลางภายนอก OD = 76.9 มม. (3.03 นิ้ว) และความหนาหน้าตัดยาง CS = 3.53 มม. (0.139 นิ้ว / AS568-232 Standard) ทำหน้าที่ผนึกรอยต่อระหว่างชุดข้อต่อผนังถัง (Bulkhead Adapter NO.6) สเปเซอร์ผนังถัง (SX360E) และตัวถังไฟเบอร์กลาส ป้องกันการรั่วซึมของน้ำแรงดันสูง 50 PSI (3.5 Bar / 345 kPa) บริเวณทางน้ำเข้าด้านบน (Inlet Elbow) และทางน้ำออกด้านล่าง (Outlet Elbow) รักษาแรงดันระบบกรองสระว่ายน้ำให้ทำงานได้อย่างเต็มประสิทธิภาพ ไร้ปัญหาน้ำรั่วหยดตลอดอายุการใช้งาน

แบบแปลนจำลองมิติวิศวกรรมโรงงาน Hayward SX360Z1 (แสดง 1. Dimension และ 2. Spec ในแนวตั้ง)

ID: Ø 69.8 mm • OD: Ø 76.9 mm • หนา CS: 3.53 mm • ทนแรงดัน: 50 PSI
1. DIMENSION • HAYWARD SX360Z1 BULKHEAD O-RING CAD & COMPRESSION SEALING SCHEMATIC SX360Z1 TOROIDAL O-RING DIMENSIONS (ID, OD, CS) CS Ø 3.53 mm ID = Ø 69.8 mm (2-3/4" / 2.75") OD = Ø 76.9 mm (3.03" Overall Diameter) CS=3.53 mm BULKHEAD ADAPTER • SX360Z1 SEALING COMPRESSION CUTAWAY TANK WALL SPACER BULKHEAD (2") NO.17 SX360Z1 O-RING 2.0" ELBOW TUBE (SX311CD / SX360CD) LOCKNUT แรงบีบอัดซีล 25% ป้องกันการรั่วซึมภายใต้แรงดัน 50 PSI สมบูรณ์แบบ 2. SPECIFICATION • OFFICIAL HAYWARD ENGINEERING DATA MATRIX & COMPATIBILITY PHYSICAL SPECIFICATIONS • รหัสสินค้า (SKU): SX360Z1 (NO.17) • ผู้ผลิต (Brand): Hayward Pool Products (USA) • เส้นผ่านศูนย์กลางใน (ID): 69.8 mm (2-3/4" / 2.75 นิ้ว) • เส้นผ่านศูนย์กลางนอก (OD): 76.9 mm (3.03 นิ้ว) • ความหนาหน้าตัด (CS): 3.53 mm (0.139 นิ้ว / AS568-232) MATERIAL & SEALING SPECS • วัสดุยางสังเคราะห์: High-Grade NBR / EPDM Elastomer • ความแข็งยาง (Hardness): 70 Durometer Shore A • ทนแรงดันใช้งานสูงสุด: 50 PSI (3.5 Bar / 345 kPa) • ความทนทานสารเคมี: ทน UV, คลอรีนเข้มข้น, น้ำเกลือ 100% • ช่วงอุณหภูมิใช้งาน: -20°C ถึง +60°C ไร้การบวมพอง COMPATIBLE FILTER MODELS • ProSeries Plus 31": S311SX, S311SXV, S310S (2") ★ • ProSeries Plus 36": S360SX, S360S, GM360 Series ★ • ข้อต่อที่ติดตั้ง: 2.0" Bulkhead Fitting (NO.6) บน/ล่าง • ตำแหน่งในไดอะแกรม: Item No. 17 ในผังอะไหล่ Hayward แท้ • การรับรองมาตรฐาน: Genuine OEM Factory Replacement HAYWARD GENUINE PARTS • SX360Z1 BULKHEAD O-RING • FOR S311SX, S360SX • 2.0" BULKHEAD SEAL • ITEM NO.17

คุณสมบัติเด่นและบทบาทการทำงานของโอริงผนังถัง Hayward SX360Z1

ผนึกแรงดันสูง 50 PSI ป้องกันน้ำรั่ว 100%

ออกแบบหน้าตัดยาง CS 3.53 มม. ยุบตัวบีบอัดได้อย่างสมบูรณ์แบบ 25 - 30% รองรับแรงดันน้ำสูงถึง 50 PSI ซีลรอยต่อพอร์ตผนังถังขนาด 2 นิ้วได้อย่างแน่นหนา ไร้น้ำรั่วหยด

ยางเกรดวิศวกรรม NBR/EPDM 70A ทนเคมี

สูตรยางพิเศษสำหรับสระว่ายน้ำพาณิชย์ ทนต่อคลอรีนเข้มข้น น้ำเกลือ สารเคมีปรับสภาพน้ำ และโอโซน ไม่บวม ไม่เปื่อยยุ่ย และไม่แข็งกระด้างเมื่อสัมผัสสารเคมีต่อเนื่อง

ขนาดแม่นยำ ID 69.8 mm ล็อกเข้าเบ้าร่องพอดี

ผลิตด้วยแม่พิมพ์ความเที่ยงตรงสูง ขนาดเส้นผ่านศูนย์กลางภายใน 69.8 มม. สวมลงในร่อง O-ring Groove ของข้อต่อ Bulkhead ขนาด 2 นิ้วได้อย่างกระชับพอดี ไม่บิดตัวขณะขันเกลียว

อะไหล่แท้ Hayward ตรงรุ่น 100%

อะไหล่แท้ OEM จากโรงงาน Hayward โดยตรง หมายเลขชิ้นส่วน NO.17 รองรับการติดตั้งร่วมกับชุดข้องอ SX311CD / SX360CD และสเปเซอร์ SX360E ได้อย่างสมบูรณ์แบบ

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Hayward Genuine Parts
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Brand)
HAYWARD (Hayward Pool Products Inc., Elizabeth, NJ, USA)
รหัสสินค้า / รุ่น (Model / SKU)
SX360Z1 (Part Number: SX360Z1 / 2" Bulkhead O-Ring)
ชื่อทางการในผังอะไหล่ (Diagram Item)
NO.17 SX360Z1 O-ring ( For S311SX, S360SX ) โอริงข้อต่อผนังถัง
เส้นผ่านศูนย์กลางภายใน (Inside Diameter ID)
69.85 มิลลิเมตร (ประมาณ 2-3/4 นิ้ว / 2.75 นิ้ว)
เส้นผ่านศูนย์กลางภายนอก (Outside Diameter OD)
76.91 มิลลิเมตร (ประมาณ 3.03 นิ้ว)
ความหนาหน้าตัดยาง (Cross Section CS)
3.53 มิลลิเมตร (0.139 นิ้ว / มาตรฐาน AS568-232)
วัสดุยางสังเคราะห์ (Elastomer Material)
Heavy-Duty NBR / EPDM Compound (70 Durometer Shore A)
ตำแหน่งการติดตั้ง (Installation Position)
ร่องซีลข้อต่อผนังถัง Bulkhead Fitting (NO.6) และสเปเซอร์ SX360E (บนและล่าง)
แรงดันทนทานสูงสุด (Max Pressure Rating)
50 PSI (3.5 Bar / 345 kPa) ผนึกแน่นหนา ไร้การรั่วซึม
รุ่นถังกรองที่รองรับ (Compatibility)
Hayward ProSeries Plus S311SX, S311SXV, S360SX, S360S, S310S (2"), GM360

ตารางเปรียบเทียบโอริงข้อต่อในตระกูล Hayward ProSeries Sand Filters

รหัสโอริง (O-Ring SKU)ตำแหน่งชิ้นส่วนขนาดท่อพอร์ตมิติขนาด (ID x CS)รุ่นถังกรองที่รองรับจำนวนที่ใช้/ถัง
SX200Z4โอริงคอถังบน (Flange O-Ring)Valve FlangeØ 140 mm x 5.3 mmS180T, S210T, S244T1 ตัว
SX200Z1โอริงข้อต่อ Bulkhead 1.5"1.5" (48.3 mm)Ø 56 mm x 3.5 mmS210S, S244S (1.5")2 ตัว (บน-ล่าง)
SX360Z1 ★โอริงข้อต่อ Bulkhead 2.0" ★2.0" (60.3 mm) ★Ø 69.8 mm x 3.53 mm ★S311SX, S360SX, S310S (2") ★2 ตัว (บน-ล่าง) ★
SX200Z3โอริงจุกระบายน้ำทิ้งก้นถังDrain AssemblyØ 22 mm x 2.5 mmถัง Hayward ทุกรุ่น1 ตัว

ขั้นตอนการเปลี่ยนโอริงผนังถัง SX360Z1 อย่างถูกต้อง

  • ทำความสะอาดร่องซีล (O-ring Groove): ใช้ผ้าสะอาดเช็ดคราบตะกรัน ตะไคร่ และเศษเม็ดทรายในร่องข้อต่อ Bulkhead และผิวผนังถังให้เรียบเกลี้ยงก่อนใส่โอริง
  • ทาสารหล่อลื่นซิลิโคนแท้ 100%: ชโลมสารหล่อลื่นชนิด Silicone/PTFE บางๆ รอบเส้นโอริง SX360Z1 เพื่อช่วยให้ยางเลื่อนตัวเข้าตำแหน่งได้แนบสนิท ไม่บิดเป็นเกลียว
  • การขันล็อกข้อต่อ Bulkhead Locknut: ขันน็อตล็อกด้วยมือให้แน่นพอตึงมือ จากนั้นใช้ประแจขันเพิ่มอีก 1/4 ถึง 1/2 รอบ ห้ามขันแน่นเกินไปเพราะจะทำให้โอริงปลิ้นเสียรูป

ข้อควรระวังสำคัญและสัญญาณเตือนโอริงเสื่อมสภาพ

  • ห้ามใช้สารหล่อลื่นที่มีส่วนผสมของน้ำมันปิโตรเลียม: ห้ามใช้น้ำมันหล่อลื่น จาระบีรถยนต์ หรือวาสลีน (Petroleum Jelly) เด็ดขาด เพราะจะทำให้เนื้อยาง NBR บวมพองและเปื่อยยุ่ยทันที
  • สัญญาณเตือนเมื่อโอริงเสื่อมสภาพ: เกิดหยดน้ำหรือคราบตะกรันรั่วซึมบริเวณจุดเชื่อมต่อภายนอกถังกรอง หรือแรงดันน้ำในถังตกขณะปั๊มกรองทำงาน
  • การเลือกใช้อะไหล่แท้ตรงรุ่น: เลือกใช้โอริง Hayward แท้ รหัส SX360Z1 ขนาด 69.8 x 3.53 มม. สำหรับถังขนาด 31"-36" เพื่อให้ได้ขนาดมาตรฐาน AS568-232 ที่ซีลสนิท 100%
