Home > Spare Parts > Part Hayward S244S, S310S, S311SX, S360SX > NO.18 SX360E O-ring Spacer ( For S311SX , S360SX )
NO.18 SX360E O-ring Spacer ( For S311SX , S360SX ) - 1 View larger

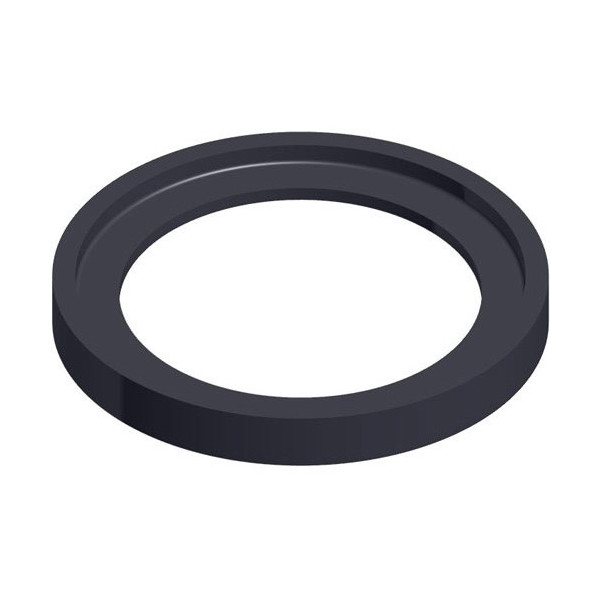

NO.18 SX360E O-ring Spacer ( For S311SX , S360SX )

Hayward

SX360E

10010981

New product

2026-12-25

Instock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿890.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

NO.18 SX360E O-ring Spacer ( For S311SX , S360SX )

Hayward Commercial Swimming Pool Background
Hayward SX360E O-Ring Spacer for S311SX S360SX HAYWARD GENUINE
HAYWARD POOL PRODUCTS USA PRO-SERIES PLUS • PART NO. 18 • 2.0" BULKHEAD SPACER RING BRAND: HAYWARD | SKU: SX360E | ITEM: NO.18

NO.18 SX360E O-ring Spacer ( For S311SX , S360SX ) สเปเซอร์รองโอริงข้อต่อผนังถังกรองทราย Hayward 2 นิ้ว (Sku: SX360E)

อะไหล่แท้มาตรฐานวิศวกรรมโรงงาน Hayward สหรัฐอเมริกา NO.18 SX360E สเปเซอร์รองโอริงข้อต่อผนังถังกรองทราย (Bulkhead O-Ring Spacer / Backing Ring for 2.0" Bulkhead) ชิ้นส่วนลำดับที่ 18 ในผังไดอะแกรมถังกรองทรายตระกูล Hayward ProSeries Plus และ Commercial Series ขนาดใหญ่ 31 นิ้ว และ 36 นิ้ว ได้แก่รุ่น S311SX, S311SXV, S360SX, S360S, S310S (รุ่นท่อ 2 นิ้ว) และ GM360 Series ผลิตขึ้นรูปด้วยพลาสติกวิศวกรรมหนาพิเศษ High-Impact Structural Virgin ABS / Rigid PVC แข็งแกร่ง ทนทานต่อแรงบีบอัดสูง ทนคลอรีนเข้มข้น น้ำเกลือ กรด-ด่าง และแสงแดดยูวี 100% ตัวสเปเซอร์มีขนาดเส้นผ่านศูนย์กลางภายใน ID = 70.0 มม. (2.76 นิ้ว) สวมกระชับเข้ากับคอข้อต่อ Bulkhead ขนาด 2.0 นิ้ว, เส้นผ่านศูนย์กลางภายนอก OD = 90.0 มม. (3.54 นิ้ว) และความหนาแผ่น T = 7.0 มม. (0.28 นิ้ว) ทำหน้าที่สำคัญทางวิศวกรรมเป็นแหวนปรับระนาบชดเชยส่วนโค้งของตัวถังไฟเบอร์กลาส (Curvature Compensation Washer) ระหว่างผนังถังทรงกลมกับหน้าแปลนข้อต่อผนังถัง (Bulkhead Fitting Adapter NO.6) ช่วยประคองให้โอริง NO.17 SX360Z1 ถูกบีบอัดในแนวดิ่งอย่างสม่ำเสมอ 360 องศา ป้องกันการบิดเบี้ยวหรือปลิ้นตัวของเนื้อยางภายใต้แรงดันใช้งานสูงสุด 50 PSI (3.5 Bar / 345 kPa) ขจัดปัญหาการรั่วซึมบริเวณข้อต่อทางน้ำเข้าบนและทางน้ำออกล่างได้อย่างเด็ดขาด

แบบแปลนจำลองมิติวิศวกรรมโรงงาน Hayward SX360E (แสดง 1. Dimension และ 2. Spec ในแนวตั้ง)

ID: Ø 70.0 mm • OD: Ø 90.0 mm • หนา T: 7.0 mm • รองรับโอริง SX360Z1
1. DIMENSION • HAYWARD SX360E BULKHEAD SPACER CAD & CURVATURE COMPENSATION ASSEMBLY SX360E SPACER RING DIMENSIONS (ID, OD, THICKNESS) T = 7.0 mm ID = Ø 70.0 mm (2.76" Fits 2" Bulkhead) OD = Ø 90.0 mm (3.54" Outer Flange) 7.0 mm BULKHEAD ADAPTER • SX360E SPACER ASSEMBLY CUTAWAY CURVED TANK WALL SX360E BULKHEAD (2") NO.18 SX360E SPACER NO.17 SX360Z1 O-RING 2.0" ELBOW TUBE (SX311CD / SX360CD) LOCKNUT สเปเซอร์ปรับหน้าเรียบ 100% โอริงถูกกดแนบสนิท ไร้การรั่วซึม 2. SPECIFICATION • OFFICIAL HAYWARD ENGINEERING DATA MATRIX & COMPATIBILITY PHYSICAL SPECIFICATIONS • รหัสสินค้า (SKU): SX360E (NO.18) • ผู้ผลิต (Brand): Hayward Pool Products (USA) • เส้นผ่านศูนย์กลางใน (ID): 70.0 mm (2.76 นิ้ว สำหรับท่อ 2") • เส้นผ่านศูนย์กลางนอก (OD): 90.0 mm (3.54 นิ้ว) • ความหนาแผ่น (Thickness T): 7.0 mm (0.28 นิ้ว หน้าแบนเรียบ) ENGINEERING & FUNCTION SPECS • วัสดุโครงสร้าง: High-Impact Molded Virgin ABS • ฟังก์ชันหลัก: ปรับชดเชยส่วนโค้งถัง (Flat Face Seating) • โอริงที่ใช้ร่วมกัน: NO.17 SX360Z1 (2.0" Bulkhead O-Ring) • ทนแรงดันใช้งานสูงสุด: 50 PSI (3.5 Bar / 345 kPa) • ความทนทานสารเคมี: ทน UV, คลอรีนเข้มข้น, น้ำเกลือ 100% COMPATIBLE FILTER MODELS • ProSeries Plus 31": S311SX, S311SXV, S310S (2") ★ • ProSeries Plus 36": S360SX, S360S, GM360 Series ★ • ตำแหน่งที่ติดตั้ง: พอร์ต Bulkhead 2" ด้านบนและด้านล่าง • ตำแหน่งในไดอะแกรม: Item No. 18 ในผังอะไหล่ Hayward แท้ • การรับรองมาตรฐาน: Genuine OEM Factory Replacement HAYWARD GENUINE PARTS • SX360E BULKHEAD SPACER • FOR S311SX, S360SX • 2.0" BULKHEAD RING • ITEM NO.18

คุณสมบัติเด่นและบทบาทการทำงานของสเปเซอร์รองโอริง Hayward SX360E

ปรับชดเชยส่วนโค้งถัง 31"-36" ให้ได้ระนาบ

ทำหน้าที่เป็นแหวนปรับระนาบหน้าแบนชดเชยความโค้งของถังไฟเบอร์กลาสขนาดใหญ่ ทำให้ข้อต่อ Bulkhead แนบสนิทกับตัวถังอย่างสมบูรณ์ ป้องกันการรั่วซึมรอบพอร์ต 2 นิ้ว

ประคองแรงบีบอัดโอริง SX360Z1 เต็ม 360°

หน้าสัมผัสแบนเรียบหนา 7.0 มม. รองรับการกดทับของโอริงยาง NO.17 ได้อย่างสม่ำเสมอทุกทิศทาง ป้องกันเนื้อยางบิดตัวหรือปลิ้นออกจากร่องซีลเมื่อขันล็อกน็อต

พลาสติกวิศวกรรม ABS แกร่ง ทนเคมีและ UV

ขึ้นรูปจาก Virgin ABS หนาพิเศษ ทนแรงบีบอัดมหาศาลภายใต้แรงดัน 50 PSI ปลอดสนิม ทนทานต่อคลอรีน น้ำเกลือ กรด-ด่าง และรังสียูวี ไม่โก่งงอหรือแตกร้าว

อะไหล่แท้ Hayward ตรงรุ่น 100%

อะไหล่แท้ OEM จากโรงงาน Hayward โดยตรง หมายเลขชิ้นส่วน NO.18 สวมเข้ากับพอร์ต Bulkhead ขนาด 2 นิ้วและชุดข้องอ SX311CD / SX360CD ได้พอดีโดยไม่ต้องดัดแปลง

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Hayward Genuine Parts
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Brand)
HAYWARD (Hayward Pool Products Inc., Elizabeth, NJ, USA)
รหัสสินค้า / รุ่น (Model / SKU)
SX360E (Part Number: SX360E / Bulkhead O-Ring Spacer 2")
ชื่อทางการในผังอะไหล่ (Diagram Item)
NO.18 SX360E O-ring Spacer ( For S311SX , S360SX ) สเปเซอร์รองโอริง
เส้นผ่านศูนย์กลางภายใน (Inside Diameter ID)
70.0 มิลลิเมตร (ประมาณ 2.76 นิ้ว สวมคอข้อต่อ 2.0" ได้กระชับพอดี)
เส้นผ่านศูนย์กลางภายนอก (Outside Diameter OD)
90.0 มิลลิเมตร (ประมาณ 3.54 นิ้ว บ่ารองกว้างพิเศษ)
ความหนาแผ่นสเปเซอร์ (Thickness T)
7.0 มิลลิเมตร (ประมาณ 0.28 นิ้ว หน้าสัมผัสแบนเรียบระนาบ)
วัสดุโครงสร้าง (Material)
Molded High-Impact Virgin ABS / Rigid PVC ทนแรงกดทับสูง ปลอดสนิม 100%
โอริงที่ใช้งานร่วมกัน (Mated O-Ring)
NO.17 SX360Z1 (Bulkhead O-Ring 2.0" ขนาด 69.8 x 3.53 mm)
แรงดันทนทานสูงสุด (Max Pressure Rating)
50 PSI (3.5 Bar / 345 kPa)
รุ่นถังกรองที่รองรับ (Compatibility)
Hayward ProSeries Plus S311SX, S311SXV, S360SX, S360S, S310S (2"), GM360

ตารางเปรียบเทียบสเปเซอร์ข้อต่อผนังถังในตระกูล Hayward Sand Filters

รหัสสเปเซอร์ (Spacer SKU)ขนาดพอร์ตข้อต่อมิติขนาด (ID x OD x T)โอริงที่ใช้ร่วมกันรุ่นถังกรองที่รองรับจำนวนที่ใช้/ถัง
SX200E1.5" Plumbing56 x 76 x 6.0 mmSX200Z1 (1.5")S210S, S244S (ถัง 21"-24")2 ชิ้น (บน-ล่าง)
SX360E ★2.0" Plumbing ★70 x 90 x 7.0 mm ★SX360Z1 (2.0") ★S311SX, S360SX, S310S (31"-36") ★2 ชิ้น (บน-ล่าง) ★
SX311F Assembly2.0" Bulkhead Kitชุดข้อต่อพร้อมสเปเซอร์SX360Z1 + SX360ES311SX, S360SX, GM360รวมชุดในตัว

ขั้นตอนการติดตั้งสเปเซอร์ SX360E ในชุดข้อต่อ Bulkhead 2"

  • ลำดับการสวมประกอบที่ถูกต้อง: สอดเกลียวข้อต่อ Bulkhead NO.6 จากด้านนอกถัง → สวมสเปเซอร์ SX360E → ใส่โอริง SX360Z1 → แนบเข้ากับผนังถัง และขันล็อกด้วยน็อต Locknut จากด้านในถัง
  • ตรวจสอบหน้าสัมผัสของสเปเซอร์: ต้องแน่ใจว่าด้านหน้าแบนของสเปเซอร์ SX360E แนบสนิทกับหน้าสัมผัสของโอริง NO.17 เพื่อให้การกระจายแรงบีบอัดสม่ำเสมอเต็ม 360 องศา
  • การทำความสะอาดก่อนติดตั้ง: เช็ดเศษทราย คราบตะกรัน และฝุ่นผงบนบ่าสเปเซอร์และผนังถังให้สะอาดหมดจด เพื่อป้องกันการเกิดช่องว่างรั่วซึมขนาดเล็ก

ข้อควรระวังสำคัญเพื่อป้องกันน้ำรั่วซึมรอบพอร์ตถังกรอง

  • ห้ามลืมใส่สเปเซอร์ SX360E ในถัง 31" และ 36": หากไม่ใส่สเปเซอร์ หน้าแปลน Bulkhead จะถูกขันแนบกับผนังถังทรงโค้งโดยตรง ทำให้โอริงบิดเบี้ยวและน้ำรั่วซึมรุนแรง
  • การขันล็อกน็อต Locknut: ขันด้วยมือให้แน่นพอตึงมือ จากนั้นใช้ประแจขันย้ำอีก 1/4 รอบ ห้ามขันแน่นเกินไปเพราะอาจทำให้สเปเซอร์แตกร้าวหรือเกลียวข้อต่อรูด
  • การเลือกใช้อะไหล่แท้ตรงรุ่น: เลือกใช้สเปเซอร์ Hayward แท้ รหัส SX360E ขนาด ID 70 mm x OD 90 mm สำหรับถังขนาด 31" และ 36" เพื่อให้ได้ขนาดเบ้าและระนาบตรงตามสเปกโรงงาน 100%
