Home > Spare Parts > Part Hayward S244S, S310S, S311SX, S360SX > NO.10b SX360CDFW Elbow Assembly, Top or Bottom S360SX ใหม

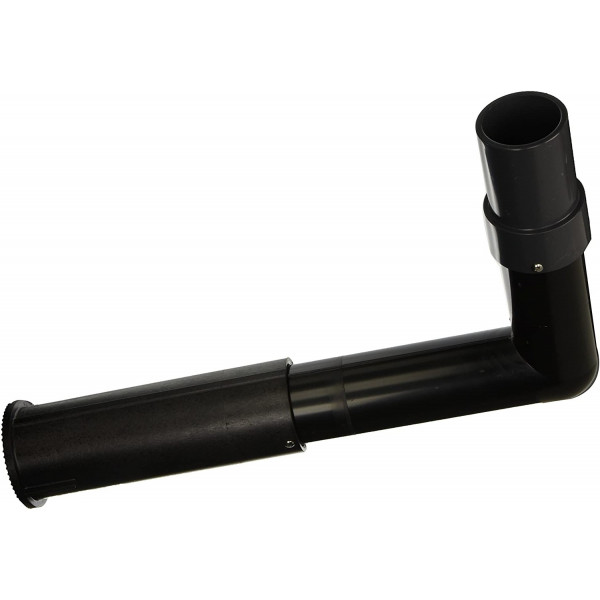

NO.10b SX360CDFW Elbow Assembly, Top or Bottom S360SX ใหม - 1 View larger

NO.10b SX360CDFW Elbow Assembly, Top or Bottom S360SX ใหม

Hayward

SX360CDFW

10010970

New product

2026-12-25

Instock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿6,703.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

NO.10b SX360CDFW Elbow Assembly, Top or Bottom S360SX ใหม

Hayward Commercial Pool Background
Hayward SX360CDFW Elbow Assembly HAYWARD GENUINE
HAYWARD POOL PRODUCTS USA PRO-SERIES PLUS S360SX • PART NO. 10b • 2.0" TOP OR BOTTOM (AFTER 1999) BRAND: HAYWARD | SKU: SX360CDFW | ITEM: NO.10b

NO.10b SX360CDFW Elbow Assembly, Top or Bottom S360SX ใหม่ ข้องอบน/ล่างถังกรองทราย Hayward Side Mount 36 นิ้ว (Sku: SX360CDFW)

อะไหล่แท้มาตรฐานโรงงาน Hayward สหรัฐอเมริกา NO.10b SX360CDFW ชุดข้องออเนกประสงค์บนหรือล่าง รุ่นใหม่ (Elbow Assembly, Top or Bottom S360SX ใหม่) ชิ้นส่วนลำดับที่ 10b ในผังไดอะแกรมถังกรองทรายวาล์วด้านข้าง พัฒนาขึ้นสำหรับถังกรองทรายขนาด 36 นิ้ว Hayward ProSeries Plus รุ่น S360SX ที่ผลิตหลังปี 1999 (รุ่นปี 2000 จนถึงปัจจุบัน) รวมถึงรุ่นเชิงพาณิชย์ S360S และ GM360 Series ระบบท่อ 2.0 นิ้ว โดยมีความแตกต่างจากรุ่นเก่า (SX360CD) คือตัวรหัสลงท้าย "FW" (Factory Welded / Filament Wound Standard) ได้รับการปรับปรุงระยะความลึกของคอสวมท่อ (Spigot Insertion Depth) และจุดเชื่อมต่อหน้าแปลนผนังถัง ให้เข้ากับชุดข้อต่อผนังถัง Bulkhead Fitting รุ่นใหม่ร่วมกับสเปเซอร์ SX360E ได้แนบสนิท 100% ตัวข้องอทำมุมฉาก 90 องศาแนวราบชลศาสตร์แบบกวาดเรียบ (Smooth Sweep Bend R=85 mm) ลดแรงต้านทานน้ำ ขนาดท่อมาตรฐาน 2.0 นิ้ว (เส้นผ่านศูนย์กลางภายนอก OD 60.3 มม.) ความยาวช่วงแนวนอน 445 มม. (17.5 นิ้ว) ความลึกช่วงแนวดิ่ง 185 มม. (7.3 นิ้ว) ทนแรงดันใช้งานสูงสุด 50 PSI (3.5 Bar / 345 kPa) รองรับการสลับใช้งานแบบ Dual-Role ได้ทั้งตำแหน่งข้องอบน (ต่อเข้า NO.7 SX244G หัวฝักบัว) และตำแหน่งข้องอล่าง (ต่อเข้า NO.10 SX360DA ดุมแกนกรองล่าง) แก้ปัญหาการรั่วซึมได้อย่างเด็ดขาด

แบบแปลนจำลองมิติวิศวกรรมโรงงาน Hayward SX360CDFW (แสดง 1. Dimension และ 2. Spec ในแนวตั้ง)

ความยาวแนวนอน L: 445 mm • แนวดิ่ง H: 185 mm • ท่อ: 2.0" (OD 60.3 mm) • สลับใช้บน/ล่างได้ใน S360SX ใหม่
1. DIMENSION • HAYWARD SX360CDFW TOP/BOTTOM ELBOW CAD & S360SX (AFTER 1999) ASSEMBLY SX360CDFW COMPONENT DETAIL (AFTER 1999 FACTORY WELDED) NEW BULKHEAD SPIGOT (OD Ø 60.3 mm / FW COLLAR) FITS NO.7 SX244G (TOP) OR NO.10 SX360DA (BOTTOM) AIR BLEED PORT BI-DIRECTIONAL HYDRAULIC PATH L = 445 mm (17.5" Horizontal Reach for 36" Tank) H = 185 mm (7.3" Drop) OD Ø 60.3 HAYWARD S360SX (AFTER 1999) • DUAL TOP & BOTTOM ROLE S360SX TANK (36" ใหม) TOP 2" BTM 2" NO.10b SX360CDFW (TOP ELBOW) NO.7 DIFFUSER NO.10b SX360CDFW (BOTTOM ELBOW) HUB 2" S360SX SAND BED (ทรายกรองหนาพิเศษ 350 kg / 700 lbs) 2. SPECIFICATION • OFFICIAL HAYWARD ENGINEERING DATA MATRIX & DIFFERENCE ANALYSIS PHYSICAL SPECIFICATIONS • รหัสสินค้า (SKU): SX360CDFW (รุ่นใหม่) • ผู้ผลิต (Brand): Hayward Pool Products (USA) • ความยาวแนวนอน (Reach L): 445 mm (17.5 นิ้ว) • ความสูงแนวดิ่ง (Drop H): 185 mm (7.3 นิ้ว) • ขนาดท่อมาตรฐาน: 2.0" Schedule 40 (OD 60.3 mm) KEY DIFFERENCE • FW TECH • ปีผลิตที่รองรับ: ถังผลิตหลังปี 1999 (ปี 2000-ปัจจุบัน) • ข้อต่อ Bulkhead: ใช้ร่วมกับสเปเซอร์ผนังถัง SX360E • การใช้งาน: สลับใช้ได้ทั้งข้องอบน หรือ ข้องอล่าง • ทนแรงดันใช้งานสูงสุด: 50 PSI (3.5 Bar / 345 kPa) • รูเชื่อมต่อวาล์วไล่ลม: Integrated Air Bleed Nipple Port COMPATIBLE FILTER MODELS • ออกแบบเฉพาะรุ่น: Hayward S360SX (36" ใหม่) ★ • รุ่นถังกรองพาณิชย์: Hayward S360S (After 1999) • เชื่อมต่ออุปกรณ์ร่วม: NO.7 SX244G & NO.10 SX360DA • ตำแหน่งชิ้นส่วน: Item No. 10b ในผังอะไหล่ S360SX ใหม่ • การรับรองมาตรฐาน: Genuine OEM Factory Replacement HAYWARD GENUINE PARTS • SX360CDFW ELBOW ASSEMBLY (TOP OR BOTTOM) • FOR S360SX (36" ใหม่) • 2.0" PLUMBING • ITEM NO.10b

จุดเด่นและความแตกต่างทางวิศวกรรม: SX360CD (รุ่นเก่า) vs SX360CDFW (รุ่นใหม่)

จำแนกตามปีที่ผลิตถังกรอง (1999 Cut-off)

SX360CD (NO.10a) ออกแบบสำหรับถัง S360SX ที่ผลิตปี 1999 และก่อนหน้า ส่วน SX360CDFW (NO.10b) ออกแบบสำหรับถังที่ผลิตหลังปี 1999 (ตั้งแต่ปี 2000 จนถึงปัจจุบัน)

ระบบข้อต่อผนังถัง Bulkhead ยุคใหม่

รุ่นใหม่ SX360CDFW ปรับความลึกบ่าสวมและบ่าล็อกให้รองรับข้อต่อผนังถัง Bulkhead รุ่นใหม่ร่วมกับสเปเซอร์ SX360E แนบสนิท ป้องกันน้ำรั่วซึมได้ดีกว่าข้อต่อแบบเดิม

ท่อขนาด 2" Sweep 90° ลดแรงต้านทาน

ท่อขนาด 2.0 นิ้ว (OD 60.3 มม.) ยาว L=445 มม. ความสูง H=185 มม. โค้งมนกวาดเรียบ R=85 มม. ลำเลียงน้ำหมุนเวียนได้เต็มอัตรา 130 GPM ปราศจากการสูญเสียแรงดันน้ำภายในเส้นท่อ

สลับใช้ได้ทั้งข้องอบน และข้องอล่าง

โครงสร้างสมมาตรอเนกประสงค์ของ SX360CDFW สามารถใช้เป็นข้องอบนต่อเข้าหัวฝักบัว NO.7 หรือใช้เป็นข้องอล่างต่อเข้าดุมแกนกรองล่าง NO.10 ได้ทันที สะดวกต่อการสำรองอะไหล่

ตารางเปรียบเทียบข้อมูลจำเพาะเชิงเทคนิค: SX360CD (รุ่นเก่า) vs SX360CDFW (รุ่นใหม่)

Hayward Genuine Parts
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
หัวข้อเปรียบเทียบ (Attributes)1. SX360CD (รุ่นเก่า 10a)2. SX360CDFW (รุ่นใหม่ 10b) ★
ปีที่ผลิตถังกรอง (Production Year)
ปี 1999 และก่อนหน้า (1999 and Prior)หลังปี 1999 (ปี 2000 จนถึงปัจจุบัน) ★
หมายเลขชิ้นส่วนในไดอะแกรม
หมายเลข 10a (หรือ 12a ในเอกสารรุ่นเดิม)หมายเลข 10b (หรือ 12b ในเอกสารรุ่นใหม่) ★
ข้อต่อผนังถังที่รองรับ (Bulkhead)
Bulkhead Fitting รุ่นเดิม (SX311F รุ่น Pre-1999)Bulkhead Fitting รุ่นใหม่ + สเปเซอร์ SX360E
ความหมายของรหัส "FW"
ไม่มีรหัส FW (ท่อต่อประกอบมาตรฐานเดิม)Factory Welded / บ่าเชื่อมล็อกความแข็งแรงสูง
ขนาดท่อ (Pipe Connection Size)
2.0 นิ้ว Schedule 40 (OD 60.3 mm)2.0 นิ้ว Schedule 40 (OD 60.3 mm)
ความยาว L × แนวดิ่ง H
L = 445 mm × H = 185 mmL = 445 mm × H = 185 mm (ปรับระยะบ่าสวม)
การใช้งาน (Top or Bottom)
สลับใช้ได้ทั้งบนหรือล่าง (ในถัง Pre-1999)สลับใช้ได้ทั้งบนหรือล่าง (ในถัง After 1999)
สถานะการผลิตในปัจจุบัน
ยุติการผลิตแล้ว (Discontinued)ผลิตและจัดจำหน่ายปกติ (Current Active OEM) ★

ตารางเปรียบเทียบชุดข้องอในตระกูล Hayward ProSeries Side Mount Filters

รุ่นถังกรอง (Filter Model)ขนาดถัง (นิ้ว/มม.)รหัสข้องอ (Elbow SKU)ขนาดท่อข้องอความยาว L (mm)ลักษณะการใช้งาน
Hayward S210S21" (525 mm)SX210CD1 / CD21.5" (48.3 mm)255 mmแยกข้องอบนและล่าง
Hayward S244S24" (600 mm)SX244CD1 / CD21.5" (48.3 mm)295 mmแยกข้องอบนและล่าง
Hayward S311SX / SXV31" (775 mm)SX311CD1 / CD22.0" (60.3 mm)380 mmแยกข้องอบนและล่าง
Hayward S360SX เก่า36" (900 mm)SX360CD (10a)2.0" (60.3 mm)445 mmสลับใช้บน/ล่าง (ก่อนปี 1999)
Hayward S360SX ใหม่ ★36" (900 mm)SX360CDFW (10b) ★2.0" (60.3 mm)445 mmสลับใช้บน/ล่าง (หลังปี 1999) ★

ขั้นตอนการเปลี่ยนชุดข้องอ SX360CDFW สำหรับ S360SX รุ่นใหม่

  • วิธีตรวจสอบปีผลิตถังกรอง S360SX: ให้ตรวจดู Serial Number บนป้ายเนมเพลทข้างถัง หากผลิตตั้งแต่ปี 2000 เป็นต้นมา หรือใช้สเปเซอร์ SX360E ต้องเลือกใช้รหัส SX360CDFW เท่านั้น
  • การติดตั้งตำแหน่งบน (Top Role): สวมท่อเข้ากับพอร์ตบน เสียบสายท่อระบายอากาศ (Air Bleed Tube) เข้ากับติ่งบนตัวข้องอ และสวมหัวฝักบัว SX244G ให้ได้แนวดิ่งกึ่งกลางถัง 36 นิ้ว
  • การติดตั้งตำแหน่งล่าง (Bottom Role): สวมท่อเข้ากับพอร์ตล่าง ทาน้ำยาประสานท่อ PVC คุณภาพสูง และสวมปลายดิ่งเข้ากับดุมแกนกรอง SX360DA ให้แน่นสนิท 100%

ข้อควรระวังสำคัญเพื่อป้องกันการสั่งซื้ออะไหล่ผิดรุ่น

  • ห้ามนำรุ่นเก่า SX360CD มาใส่ถังรุ่นใหม่: หากนำรุ่นเก่ามาใส่ในถังหลังปี 1999 จะไม่สามารถสวมเข้ากับบ่า Bulkhead และสเปเซอร์ SX360E ได้พอดี ส่งผลให้น้ำรั่วซึมภายในถัง
  • ต้องเติมน้ำก่อนเททรายเสมอ: เติมน้ำสะอาดลงในถัง 1/3 เพื่อซับแรงกระแทกจากน้ำหนักทรายกรอง 350 กก. (700 ปอนด์) ไม่ให้กระแทกใส่ข้องอล่าง SX360CDFW และดุมกรองจนแตกหัก
  • การเลือกใช้อะไหล่แท้ตรงรุ่น: เลือกใช้อะไหล่แท้ Hayward รหัส SX360CDFW จากตัวแทนจำหน่าย เพื่อให้ได้มิติความยาว L=445 mm และความทนทานต่อแรงดันน้ำมาตรฐานโรงงาน
