Home > Spare Parts > Part Hayward S244S, S310S, S311SX, S360SX > NO.10a SX360CD Elbow Assembly, Top or Bottom S360SX เก่า

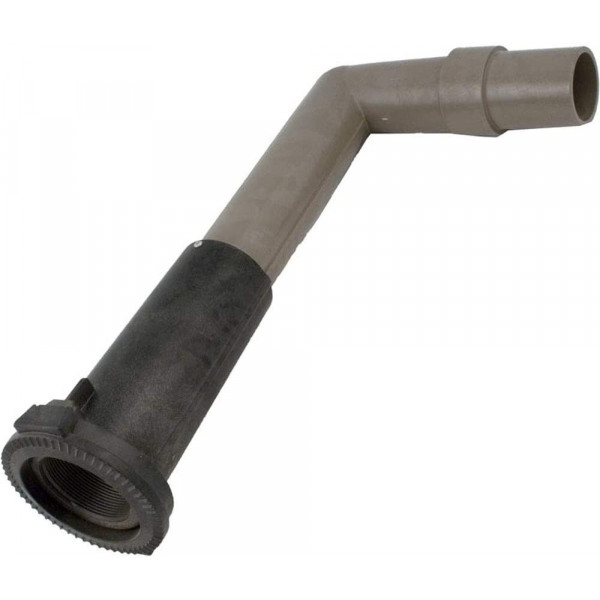

NO.10a SX360CD Elbow Assembly, Top or Bottom S360SX เก่า - 1 View larger

NO.10a SX360CD Elbow Assembly, Top or Bottom S360SX เก่า

Hayward

SX360CD

10010969

New product

2026-12-25

Instock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿6,703.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

NO.10a SX360CD Elbow Assembly, Top or Bottom S360SX เก่า

Hayward Commercial Pool Background
Hayward SX360CD Elbow Assembly HAYWARD GENUINE
HAYWARD POOL PRODUCTS USA PRO-SERIES PLUS S360SX • PART NO. 10a • 2.0" TOP OR BOTTOM ELBOW BRAND: HAYWARD | SKU: SX360CD | ITEM: NO.10a

NO.10a SX360CD Elbow Assembly, Top or Bottom S360SX เก่า ข้องอบน/ล่างถังกรองทราย Hayward Side Mount 36 นิ้ว (Sku: SX360CD)

อะไหล่แท้มาตรฐานวิศวกรรมโรงงาน Hayward สหรัฐอเมริกา NO.10a SX360CD ชุดข้องออเนกประสงค์บนหรือล่าง (Elbow Assembly, Top or Bottom) ชิ้นส่วนลำดับที่ 10a ในผังไดอะแกรมถังกรองทรายวาล์วด้านข้าง ออกแบบเฉพาะสำหรับถังกรองทรายขนาดใหญ่ 36 นิ้ว Hayward ProSeries Plus รุ่น S360SX (รุ่นเก่า / Classic Series) รวมถึงรุ่น S360S และ GM360 Commercial Series ที่ใช้ระบบท่อขนาด 2.0 นิ้ว โดดเด่นด้วยดีไซน์สมมาตรอเนกประสงค์ (Universal Dual-Function Configuration) สามารถติดตั้งเป็นข้องอบน (Top Elbow) ต่อเข้ากับ NO.7 SX244G หัวจ่ายน้ำฝักบัว เพื่อกระจายน้ำเข้าถังอย่างนุ่มนวล หรือติดตั้งเป็นข้องอล่าง (Bottom Elbow) ต่อเข้ากับ NO.10 SX360DA ดุมแกนกรองล่างและชุดก้านกรองพับได้ NO.11 เพื่อรวบรวมน้ำใสบริสุทธิ์ส่งกลับคืนสู่สระว่ายน้ำ ผลิตจากพลาสติกวิศวกรรมหนาพิเศษ Heavy-Duty Rigid PVC/ABS ไร้รอยเชื่อม ทนทานต่อแรงดันน้ำ คลอรีนเข้มข้น น้ำเกลือ และรังสียูวี 100% ตัวข้องอทำมุมฉาก 90 องศาแนวราบชลศาสตร์แบบกวาดเรียบ (Smooth Sweep Bend R=85 mm) ลดการสูญเสียแรงดันน้ำ ขนาดท่อมาตรฐาน 2.0 นิ้ว (เส้นผ่านศูนย์กลางภายนอก OD 60.3 มม.) ความยาวช่วงแนวนอน 445 มม. (17.5 นิ้ว) สอดรับกับรัศมีกึ่งกลางของถังขนาด 36 นิ้วอย่างสมบูรณ์แบบ ความลึกช่วงแนวดิ่ง 185 มม. (7.3 นิ้ว) ทนแรงดันใช้งานสูงสุด 50 PSI (3.5 Bar / 345 kPa) ใช้งานได้อย่างมั่นใจ ไร้การรั่วซึม และคงทนยาวนาน

แบบแปลนจำลองมิติวิศวกรรมโรงงาน Hayward SX360CD (แสดง 1. Dimension และ 2. Spec ในแนวตั้ง)

ความยาวแนวนอน L: 445 mm • แนวดิ่ง H: 185 mm • ท่อ: 2.0" (OD 60.3 mm) • สลับใช้บน/ล่างได้ใน S360SX
1. DIMENSION • HAYWARD SX360CD TOP/BOTTOM ELBOW CAD & S360SX TANK ASSEMBLY SX360CD COMPONENT DETAIL & DUAL-USE FLOW PATH BULKHEAD SPIGOT (OD Ø 60.3 mm / 2" IPS) CONNECTS TO DIFFUSER NO.7 OR HUB NO.10 AIR BLEED PORT BI-DIRECTIONAL HYDRAULIC PATH L = 445 mm (17.5" Horizontal Reach for 36" Tank) H = 185 mm (7.3" Drop) OD Ø 60.3 HAYWARD S360SX INTERNAL ASSEMBLY • DUAL TOP & BOTTOM ROLE S360SX TANK (36") TOP 2" BTM 2" NO.10a SX360CD (TOP ELBOW) NO.7 DIFFUSER NO.10a SX360CD (BOTTOM ELBOW) HUB 2" S360SX SAND BED (ทรายกรองหนาพิเศษ 350 kg / 700 lbs) 2. SPECIFICATION • OFFICIAL HAYWARD ENGINEERING DATA MATRIX & COMPATIBILITY PHYSICAL SPECIFICATIONS • รหัสสินค้า (SKU): SX360CD • ผู้ผลิต (Brand): Hayward Pool Products (USA) • ความยาวแนวนอน (Reach L): 445 mm (17.5 นิ้ว) • ความสูงแนวดิ่ง (Drop H): 185 mm (7.3 นิ้ว) • ขนาดท่อมาตรฐาน: 2.0" Schedule 40 (OD 60.3 mm) HYDRAULIC & MATERIAL SPECS • วัสดุโครงสร้าง: Molded Rigid PVC / Heavy ABS • การใช้งาน: สลับใช้ได้ทั้งข้องอบน หรือ ข้องอล่าง • รูเชื่อมต่อวาล์วไล่ลม: Integrated Air Bleed Nipple Port • ทนแรงดันใช้งานสูงสุด: 50 PSI (3.5 Bar / 345 kPa) • ความทนทานสารเคมี: ทนคลอรีน กรด-ด่าง และน้ำเกลือ 100% COMPATIBLE FILTER MODELS • ออกแบบเฉพาะรุ่น: Hayward S360SX (36" เก่า) ★ • รุ่นถังกรองพาณิชย์: Hayward S360S, GM360 Series • เชื่อมต่ออุปกรณ์ร่วม: NO.7 SX244G & NO.10 SX360DA • ตำแหน่งชิ้นส่วน: Item No. 10a ในผังอะไหล่ S360SX เก่า • การรับรองมาตรฐาน: Genuine OEM Factory Replacement HAYWARD GENUINE PARTS • SX360CD ELBOW ASSEMBLY (TOP OR BOTTOM) • FOR S360SX (36" เก่า) • 2.0" PLUMBING • ITEM NO.10a

คุณสมบัติเด่นและบทบาทการทำงานของข้องอบน/ล่าง Hayward SX360CD

ท่อขนาด 2" Sweep 90° ไหลเวียนเต็มพิกัด

ออกแบบสำหรับระบบท่อขนาด 2 นิ้ว (OD 60.3 มม.) พร้อมมุมโค้งมน Smooth Sweep 90 องศา รองรับอัตราการไหลเวียนน้ำปริมาณมากได้อย่างราบรื่น ลดแรงต้านทานไฮดรอลิกส์ในระบบ

มิติตรงรุ่น S360SX วางตำแหน่งกึ่งกลางพอดี

ความยาวแนวนอน 445 มม. และแนวดิ่ง 185 มม. คำนวณพอดีกับรัศมีของถังขนาด 36 นิ้ว ทำให้วางตำแหน่งหัวฝักบัวด้านบนหรือดุมกรองด้านล่างอยู่กึ่งกลางถังพอดี 100%

พลาสติก PVC/ABS หนาพิเศษ ทนสารเคมี

ขึ้นรูปด้วยพลาสติกเกรดวิศวกรรมเหนียวแน่นหนาพิเศษ ทนทานต่อแรงดันใช้งานสูงสุด 50 PSI ทนต่อสารเคมีสระว่ายน้ำ คลอรีนเข้มข้น และระบบน้ำเกลือ ไม่เปราะหักง่าย

อะไหล่แท้ Hayward ตรงรุ่น 100%

อะไหล่แท้ OEM จากโรงงาน Hayward โดยตรง หมายเลขชิ้นส่วน NO.10a ใช้งานสลับได้ทั้งบนและล่าง สวมต่อเข้ากับพอร์ตผนังถังและอุปกรณ์ภายในได้พอดีโดยไม่ต้องดัดแปลง

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Hayward Genuine Parts
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Brand)
HAYWARD (Hayward Pool Products Inc., Elizabeth, NJ, USA)
รหัสสินค้า / รุ่น (Model / SKU)
SX360CD (Part Number: SX360CD / Elbow Assembly, Top or Bottom S360SX เก่า)
ชื่อทางการในผังอะไหล่ (Diagram Item)
NO.10a Elbow Assembly, Top or Bottom S360SX เก่า [ข้องอบนหรือล่าง]
ความยาวช่วงแนวนอน (Horizontal Reach L)
445 มิลลิเมตร (ประมาณ 17.5 นิ้ว) สเปกตรงรุ่นสำหรับถังขนาด 36 นิ้ว
ความลึกช่วงแนวดิ่ง (Vertical Drop H)
185 มิลลิเมตร (ประมาณ 7.3 นิ้ว)
ขนาดท่อมาตรฐาน (Plumbing Size)
2.0 นิ้ว Schedule 40 (เส้นผ่านศูนย์กลางภายนอก OD 60.3 มิลลิเมตร)
ลักษณะการใช้งาน (Function / Application)
Dual-Role ใช้ได้ทั้งเป็นข้องอบน (ต่อเข้า NO.7 SX244G) หรือข้องอล่าง (ต่อเข้า NO.10 SX360DA)
วัสดุโครงสร้าง (Material)
Molded Heavy-Duty Rigid PVC / Virgin ABS Thermoplastic ปลอดสนิม ทนการกัดกร่อน 100%
แรงดันทนทานสูงสุด (Max Pressure Rating)
50 PSI (3.5 Bar / 345 kPa)
รุ่นถังกรองที่รองรับ (Compatibility)
Hayward ProSeries Plus Side Mount ขนาด 36 นิ้ว รุ่น S360SX (รุ่นเก่า), S360S, GM360

ตารางเปรียบเทียบชุดข้องอในตระกูล Hayward ProSeries Side Mount Filters

รุ่นถังกรอง (Filter Model)ขนาดถัง (นิ้ว/มม.)รหัสข้องอ (Elbow SKU)ขนาดท่อข้องอความยาว L (mm)ลักษณะการใช้งาน
Hayward S210S21" (525 mm)SX210CD1 / CD21.5" (48.3 mm)255 mmแยกข้องอบนและล่าง
Hayward S244S24" (600 mm)SX244CD1 / CD21.5" (48.3 mm)295 mmแยกข้องอบนและล่าง
Hayward S311SX / SXV31" (775 mm)SX311CD1 / CD22.0" (60.3 mm)380 mmแยกข้องอบนและล่าง
Hayward S360SX เก่า ★36" (900 mm)SX360CD ★2.0" (60.3 mm)445 mmใช้ได้ทั้งบนและล่าง ★
Hayward S360SX ใหม่36" (900 mm)SX360CD1 / CD22.0" (60.3 mm)445 mmแยกบน (CD1) และล่าง (CD2)

ขั้นตอนการเปลี่ยนชุดข้องอ SX360CD สำหรับ S360SX รุ่นเก่า

  • ปิดปั๊มและไล่แรงดันอากาศในถังให้หมด: ปิดระบบปั๊มกรอง คลายวาล์วระบายอากาศบนยอดถังจนเกจวัดเป็น 0 PSI ก่อนถอดเข็มขัดรัดหรือเปิดฝาโดมถัง
  • การติดตั้งในตำแหน่งบน (Top Role): สวมท่อเข้ากับพอร์ตบน เสียบสายท่อระบายอากาศ (Air Bleed Tube) เข้ากับติ่งบนตัวข้องอ และสวมหัวฝักบัว SX244G ให้ได้แนวดิ่งกึ่งกลางถัง
  • การติดตั้งในตำแหน่งล่าง (Bottom Role): สวมท่อเข้ากับพอร์ตล่าง ทาน้ำยาประสานท่อ PVC คุณภาพสูง และสวมปลายดิ่งเข้ากับดุมแกนกรอง SX360DA ให้แน่นสนิท 100%

ข้อควรระวังในการเปลี่ยนทรายและการตรวจเช็คความสมบูรณ์

  • ต้องเติมน้ำก่อนเททรายเสมอ: เติมน้ำสะอาดลงในถัง 1/3 เพื่อซับแรงกระแทกจากน้ำหนักทรายกรอง 350 กก. ไม่ให้กระแทกใส่ข้องอล่าง SX360CD และดุมกรองจนแตกหัก
  • การระวังท่อบนขณะเททราย: คลุมปิดปากท่อบนหรือระมัดระวังไม่ให้ถุงทรายฟาดโดนข้องอบน เพราะอาจทำให้คอท่อบ่าผนังถังร้าวรั่วซึมได้
  • การเลือกใช้อะไหล่แท้ตรงรุ่น: ต้องเลือกใช้รหัส SX360CD สำหรับถัง S360SX รุ่นเก่าขนาด 36 นิ้วเท่านั้น เพื่อให้ได้ความยาวช่วงแนวนอน L=445 mm ที่วางตำแหน่งอุปกรณ์กึ่งกลางถังได้ 100%
