NO.9 SX311CD2FW Bottom Elbow Assy สําหรับ S311SX

Hayward Commercial Pool Background
Hayward SX311CD2FW Bottom Elbow Assembly HAYWARD GENUINE

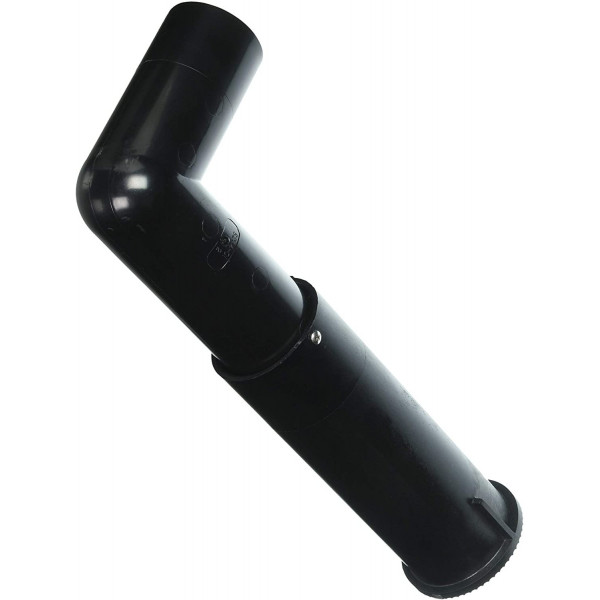

HAYWARD POOL PRODUCTS USA PRO-SERIES PLUS S311SX • PART NO. 9 • 2.0" BOTTOM UNDERDRAIN ELBOW BRAND: HAYWARD | SKU: SX311CD2FW | ITEM: NO.9

NO.9 SX311CD2FW Bottom Elbow Assy สำหรับ S311SX ข้องอล่างถังกรองทราย Hayward Side Mount 31 นิ้ว (Sku: SX311CD2FW)

อะไหล่แท้มาตรฐานโรงงาน Hayward สหรัฐอเมริกา NO.9 SX311CD2FW ชุดข้องอล่างถังกรองทราย Side Mount (Bottom Elbow Assembly with Pipe / ข้องอล่างเชื่อมดุมแกนกรอง) ชิ้นส่วนลำดับที่ 9 ในผังไดอะแกรมถังกรองทรายวาล์วด้านข้าง ออกแบบเฉพาะสำหรับถังกรองทรายขนาด 31 นิ้ว Hayward ProSeries Plus รุ่น S311SX (รวมถึง S311SXV, S310S และรุ่นพาณิชย์ S360SX ขนาด 2 นิ้ว) ผลิตขึ้นรูปด้วยเทอร์โมพลาสติกเกรดวิศวกรรมหนาพิเศษ Heavy-Duty Molded Rigid PVC/ABS เหนียวแน่น ทนทานต่อแรงดันน้ำ คลอรีนเข้มข้น น้ำเกลือ และสารเคมีสระว่ายน้ำ 100% ตัวข้องอทำมุมฉาก 90 องศาแนวราบชลศาสตร์แบบกวาดเรียบ (Smooth Sweep Bend) ลดการสูญเสียแรงดันน้ำ ขนาดท่อมาตรฐาน 2.0 นิ้ว (เส้นผ่านศูนย์กลางภายนอก OD 60.3 มม.) ความยาวช่วงแนวนอน 380 มม. (15.0 นิ้ว) ความลึกช่วงแนวดิ่งสวมดุมแกนกรอง 160 มม. (6.3 นิ้ว) ทำหน้าที่เป็นท่อแกนหลักเชื่อมต่อจากพอร์ตผนังถังล่าง (Lower Bulkhead Fitting NO.6) เข้าสู่กึ่งกลางก้นถังกรองขนาด 31 นิ้ว เพื่อสวมต่อเข้ากับ NO.10 SX310DA ดุมแกนกรองล่าง (Lateral Hub) และชุดก้านกรองพับได้ (Folding Laterals NO.11) รวบรวมน้ำที่ผ่านการกรองใสบริสุทธิ์ส่งกลับคืนสู่สระว่ายน้ำ หรือลำเลียงน้ำแรงดันสูงเพื่อกระจายสู่ก้านกรองในโหมดล้างย้อน (Backwash) ได้อย่างเต็มประสิทธิภาพ ป้องกันปัญหาท่อน้ำล่างรั่วซึมหรือแตกหักได้อย่างมั่นใจ 100%

แบบแปลนจำลองมิติวิศวกรรมโรงงาน Hayward SX311CD2FW (แสดง 1. Dimension และ 2. Spec ในแนวตั้ง)

ความยาวแนวนอน L: 380 mm • แนวดิ่ง H: 160 mm • ท่อ: 2.0" (OD 60.3 mm) • สวมดุมกรองล่าง SX310DA
1. DIMENSION • HAYWARD SX311CD2FW BOTTOM ELBOW CAD & S311SX UNDERDRAIN ASSEMBLY SX311CD2FW BOTTOM ELBOW DETAIL & FLOW PATH LOWER BULKHEAD INLET (OD Ø 60.3 mm / 2" IPS) SPIGOT TO NO.10 SX310DA HUB FILTERED WATER RETURN PATH L = 380 mm (15.0" Centerline Reach) H = 160 mm (6.3" Drop) OD Ø 60.3 HAYWARD S311SX INTERNAL ASSEMBLY • NO.9, NO.10 & NO.11 RELATION S311SX TANK BOTTOM (31") LOWER BULKHEAD 2" NO.9 SX311CD2FW BOTTOM ELBOW HUB 2" NO.10 HUB & NO.11 LATERALS FILTER SAND BED (กรองน้ำใสผ่านชั้นทรายลงสู่ก้านกรองล่าง) 2. SPECIFICATION • OFFICIAL HAYWARD ENGINEERING DATA MATRIX & COMPATIBILITY PHYSICAL SPECIFICATIONS • รหัสสินค้า (SKU): SX311CD2FW • ผู้ผลิต (Brand): Hayward Pool Products (USA) • ความยาวแนวนอน (Reach L): 380 mm (15.0 นิ้ว) • ความลึกแนวดิ่ง (Drop H): 160 mm (6.3 นิ้ว) • ขนาดท่อมาตรฐาน: 2.0" Schedule 40 (OD 60.3 mm) HYDRAULIC & MATERIAL SPECS • วัสดุโครงสร้าง: Molded Rigid PVC / Heavy ABS • องศาโค้งชลศาสตร์: 90° Smooth Sweep (ลดแรงต้านน้ำ) • การเชื่อมต่อดุมกรองล่าง: 2.0" Spigot to Lateral Hub NO.10 • ทนแรงดันใช้งานสูงสุด: 50 PSI (3.5 Bar / 345 kPa) • ความทนทานสารเคมี: ทนคลอรีน กรด-ด่าง และน้ำเกลือ 100% COMPATIBLE FILTER MODELS • ออกแบบเฉพาะรุ่น: Hayward S311SX (31" Side Mount) ★ • รุ่นถังกรองโปรพลัส: Hayward S311SXV, S310S (2") • เชื่อมต่ออุปกรณ์ร่วม: NO.10 SX310DA Hub & Laterals • ตำแหน่งชิ้นส่วน: Item No. 9 ในผังอะไหล่ Hayward แท้ • การรับรองมาตรฐาน: Genuine OEM Factory Replacement HAYWARD GENUINE PARTS • SX311CD2FW BOTTOM ELBOW ASSEMBLY • FOR S311SX (31") • 2.0" PLUMBING • ITEM NO.9

คุณสมบัติเด่นและบทบาทการทำงานของข้องอล่าง Hayward SX311CD2FW

ท่อขนาด 2" Sweep 90° ไหลเวียนเต็มพิกัด

ออกแบบสำหรับระบบท่อขนาด 2 นิ้ว (OD 60.3 มม.) พร้อมมุมโค้งมน Smooth Sweep 90 องศา รวบรวมน้ำใสจากดุมกรองล่างและกระจายน้ำล้างย้อน (Backwash) ไหลผ่านได้เต็มกำลัง ไร้แรงต้าน

มิติตรงรุ่น S311SX ล็อกตำแหน่งดุมกึ่งกลางพอดี

ความยาวแนวนอน 380 มม. และแนวดิ่ง 160 มม. ได้สัดส่วนพอดีกับจุดศูนย์กลางของถังขนาด 31 นิ้ว วางตำแหน่งดุมแกนกรองล่าง NO.10 ได้สมดุล ก้านกรองแผ่ครอบคลุมหน้าทรายล่าง 100%

พลาสติก PVC/ABS หนาพิเศษ รองรับน้ำหนักทราย

ขึ้นรูปด้วยพลาสติกวิศวกรรมเกรดพรีเมียม เหนียวแน่น แข็งแรง ทนทานต่อน้ำหนักกดทับของทรายกรองกว่า 225 กก. ทนแรงดัน 50 PSI ปลอดสนิม ไม่ผุกร่อนจากคลอรีนและน้ำเกลือ

อะไหล่แท้ Hayward ตรงรุ่น 100%

อะไหล่แท้ OEM จากโรงงาน Hayward โดยตรง หมายเลขชิ้นส่วน NO.9 สวมต่อเข้ากับพอร์ตผนังถังล่างและดุมแกนกรอง 2" NO.10 ได้แน่นสนิท ป้องกันปัญหาทรายหลุดลอดกลับเข้าสระว่ายน้ำ

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Hayward Genuine Parts
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Brand)
HAYWARD (Hayward Pool Products Inc., Elizabeth, NJ, USA)
รหัสสินค้า / รุ่น (Model / SKU)
SX311CD2FW (Part Number: SX311CD2FW / Bottom Elbow Assy S311SX)
ชื่อทางการในผังอะไหล่ (Diagram Item)
NO.9 Bottom Elbow Assembly with Pipe / ข้องอล่างถังกรองทราย S311SX
ความยาวช่วงแนวนอน (Horizontal Reach L)
380 มิลลิเมตร (ประมาณ 15.0 นิ้ว) สเปกตรงรุ่นสำหรับถัง 31 นิ้ว
ความลึกช่วงแนวดิ่ง (Vertical Drop H)
160 มิลลิเมตร (ประมาณ 6.3 นิ้ว)
ขนาดท่อมาตรฐาน (Plumbing Size)
2.0 นิ้ว Schedule 40 (เส้นผ่านศูนย์กลางภายนอก OD 60.3 มิลลิเมตร)
อุปกรณ์ที่เชื่อมต่อร่วม (Assembly Connection)
สวมต่อเข้ากับ NO.10 SX310DA ดุมแกนกรองล่าง 2" (Lateral Hub) และก้านกรอง NO.11
วัสดุโครงสร้าง (Material)
Molded Heavy-Duty Rigid PVC / Virgin ABS Thermoplastic ปลอดสนิม ทนการกัดกร่อน 100%
แรงดันทนทานสูงสุด (Max Pressure Rating)
50 PSI (3.5 Bar / 345 kPa)
รุ่นถังกรองที่รองรับ (Compatibility)
Hayward ProSeries Plus Side Mount ขนาด 31 นิ้ว (รุ่น S311SX, S311SXV, S310S) ตรงรุ่น 100%

ตารางเปรียบเทียบชุดข้องอล่างในตระกูล Hayward ProSeries Side Mount Filters

รุ่นถังกรอง (Filter Model)ขนาดถัง (นิ้ว/มม.)รหัสข้องอล่าง (Bottom Elbow)ขนาดท่อข้องอความยาว L (mm)ดุมแกนกรองที่ต่อเข้า
Hayward S210S21" (525 mm)SX210CD2FW1.5" (48.3 mm)255 mmSX200DA17
Hayward S244S24" (600 mm)SX244CD2FW1.5" (48.3 mm)295 mmSX240DA
Hayward S311SX ★31" (775 mm)SX311CD2FW ★2.0" (60.3 mm)380 mmSX310DA [ดุมล่าง 2"]
Hayward S311SXV31" ProPlusSX311CD2FW2.0" (60.3 mm)380 mmSX310DA
Hayward S360SX / S36" (900 mm)SX360CD2FW2.0" (60.3 mm)445 mmSX360DA

ขั้นตอนการเปลี่ยนชุดข้องอล่าง SX311CD2FW สำหรับ S311SX

  • ดูดทรายเก่าและถ่ายน้ำทิ้งให้หมด: เปิดจุกถ่ายน้ำทิ้งก้นถังและดูดทรายกรองเก่า 225 กก. ออกให้หมดถัง จากนั้นตรวจสอบสภาพข้อต่อและดุมแกนกรองล่าง
  • การติดตั้งข้องอล่างเข้ากับพอร์ตผนังถัง: สวมปลายท่อแนวนอน 2 นิ้วของ SX311CD2FW เข้ากับพอร์ตผนังถังล่าง ทาน้ำยาประสานท่อ PVC คุณภาพสูงให้แน่นหนา
  • การสวมต่อดุมแกนกรองล่าง NO.10: สวมปลายดิ่งของข้องอล่างเข้ากับเบ้าดุมแกนกรองล่าง SX310DA ให้สุดระยะ 160 มม. และปรับมุมให้ก้านกรองพับได้ NO.11 กางออกขนานกับแนวก้นถัง 31 นิ้วพอดี

ข้อควรระวังในการเททรายและสัญญาณเตือนข้องอล่างชำรุด

  • ต้องเติมน้ำก่อนเททรายเสมอ: เติมน้ำสะอาดลงในถังประมาณ 1/3 ของความจุถังก่อนเริ่มเทกรวดและทราย เพื่อซับแรงกระแทกไม่ให้ข้องอล่าง SX311CD2FW และก้านกรองแตกหัก
  • สัญญาณเตือนเมื่อข้องอล่างแตกร้าวหรือหลุด: จะพบเม็ดทรายกรองพ่นหลุดกลับเข้าสระว่ายน้ำทางหัวจ่ายน้ำ (Return Inlets) และแรงดันน้ำในระบบตกฮวบลงอย่างต่อเนื่อง
  • การเลือกใช้อะไหล่แท้ตรงรุ่น: ต้องเลือกใช้รหัส SX311CD2FW สำหรับถังกรอง S311SX ขนาด 31 นิ้วเท่านั้น เพื่อให้ได้มิติความยาว L=380 mm และท่อขนาด 2 นิ้วที่ตรงรุ่น 100%
