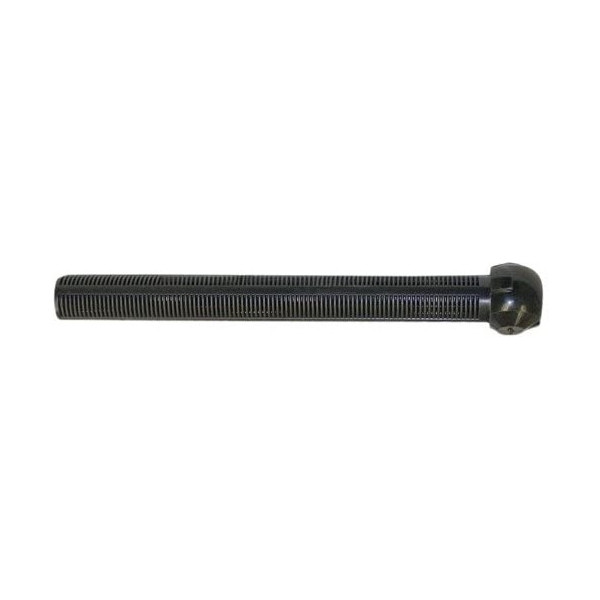

NO.11 SX310HN ก้านไส้กรองสําหรับ S310T2,S360T2, S310S,S311SX,S360SX (รุ่นน็อต/พับได้) - 1 View larger

NO.11 SX310HN ก้านไส้กรองสําหรับ S310T2,S360T2, S310S,S311SX,S360SX (รุ่นน็อต/พับได้)

Hayward

SX310HN

10010973

New product

2026-12-25

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿443.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

NO.11 SX310HN ก้านไส้กรองสําหรับ S310T2,S360T2, S310S,S311SX,S360SX (รุ่นน็อต/พับได้)

Hayward Commercial Pool Background
Hayward SX310HN Folding Lateral Assembly HAYWARD GENUINE
HAYWARD POOL PRODUCTS USA PRO-SERIES PLUS • PART NO. 11 • 8-3/8" FOLDING LATERAL WITH HINGE PIN BRAND: HAYWARD | SKU: SX310HN | ITEM: NO.11

NO.11 SX310HN ก้านไส้กรองสำหรับ S310T2,S360T2, S310S,S311SX,S360SX (รุ่นน็อต/พับได้) Hayward Folding Lateral (Sku: SX310HN)

อะไหล่แท้มาตรฐานวิศวกรรมโรงงาน Hayward สหรัฐอเมริกา NO.11 SX310HN ก้านไส้กรองถังกรองทรายขนาดใหญ่ (Folding Lateral with Hinge Pin & Lock Screw / ก้านกรองล่างรุ่นน็อตพับได้ ขนาด 8-3/8 นิ้ว) ชิ้นส่วนลำดับที่ 11 ในผังไดอะแกรมถังกรองทรายตระกูล Hayward ProSeries และ ProSeries Plus ขนาด 31 นิ้ว และ 36 นิ้ว ทั้งระบบวาล์วด้านบน (Top Mount) และวาล์วด้านข้าง (Side Mount) ได้แก่รุ่น S310T2, S360T2, S310S, S311SX, S311SXV, S360SX และ S360S ออกแบบด้วยนวัตกรรมข้อต่อบานพับพร้อมสลักน็อตล็อก (Pivoting Hinge Mechanism) สามารถพับก้านกรองขึ้นในแนวดิ่งเพื่อสอดผ่านคอถังกรองได้อย่างคล่องตัว และกางแผ่ออกเป็นแนวนอน 90 องศาขนานกับผิวก้นถังได้อย่างสมดุล ผลิตขึ้นรูปด้วยเทอร์โมพลาสติกเกรดวิศวกรรม High-Impact Virgin ABS หนาพิเศษ ทนทานต่อแรงดันน้ำและน้ำหนักกดทับของทรายกรองกว่า 225 - 350 กก. ทนต่อคลอรีนเข้มข้น น้ำเกลือ และสารเคมีสระว่ายน้ำ 100% ตัวก้านกรองมีความยาวพิเศษ 215 มม. (8.4 นิ้ว หรือ 8-3/8 นิ้ว) เส้นผ่านศูนย์กลางท่อกรอง 25.4 มม. (1.0 นิ้ว) ช่วงร่องกรองสล็อตยาว 175 มม. (6.9 นิ้ว) ร่องสล็อตกรองน้ำละเอียดระดับไมครอน 0.25 มม. (250 ไมครอน / 0.010 นิ้ว) เรียงตัวรอบทิศทาง ทำหน้าที่กักเก็บเม็ดทรายกรอง (0.45 - 0.55 มม.) ไม่ให้พ่นหลุดเข้าสู่สระว่ายน้ำ พร้อมรวบรวมน้ำใสเข้าสู่ดุมแกนกรองล่าง SX310DA / SX360DA (ใช้ 10 ชิ้นต่อชุดดุม) และกระจายน้ำล้างย้อน (Backwash) ได้อย่างทั่วถึงเต็มพิกัด

แบบแปลนจำลองมิติวิศวกรรมโรงงาน Hayward SX310HN (แสดง 1. Dimension และ 2. Spec ในแนวตั้ง)

ยาวรวม: 215 mm (8-3/8") • ช่วงร่องกรอง: 175 mm • ท่อ: Ø 25.4 mm • ร่องกรอง: 0.25 mm (250 μm)
1. DIMENSION • HAYWARD SX310HN (8-3/8") FOLDING LATERAL CAD & UNDERDRAIN ASSEMBLY SX310HN (8-3/8") SINGLE FOLDING LATERAL & SLOT DETAILS HINGE PIN (Ø 5 mm) WATER INTAKE THROUGH 0.25 mm SLOTS (FILTER MODE) OVERALL LENGTH L = 215 mm (8-3/8" / 8.46") SLOTTED SPAN = 175 mm (6.89") Ø 25.4 mm FOLDING MECHANISM • 10x RADIAL ASSEMBLY FOR 31" / 36" TANKS 31" / 36" TANK BOTTOM HUB 2" OPERATING (90°) FOLDED UP TOTAL SPAN ≈ 680 mm (ครอบคลุมเต็มผิวก้นถังกรอง 31" และ 36") ชุดแกนกรอง 1 ชุดใช้ก้านกรอง SX310HN จำนวน 10 ชิ้น เรียงตัวรอบทิศ 360° 2. SPECIFICATION • OFFICIAL HAYWARD ENGINEERING DATA MATRIX & COMPATIBILITY PHYSICAL SPECIFICATIONS • รหัสสินค้า (SKU): SX310HN (NO.11) • ผู้ผลิต (Brand): Hayward Pool Products (USA) • ความยาวก้านกรอง: 215 mm (8-3/8" / 8.46 นิ้ว) • ความยาวช่วงร่องกรอง: 175 mm (6.89 นิ้ว) • เส้นผ่านศูนย์กลางก้าน: Ø 25.4 mm (1.0 นิ้ว OD) HYDRAULIC & SLOT SPECS • ขนาดร่องกรอง (Slot Size): 0.25 mm (250 μm / 0.010") • วัสดุโครงสร้าง: High-Impact Virgin ABS Thermoplastic • กลไกข้อต่อ (Mechanism): Pivoting Hinge with Lock Screw • ทนแรงดันใช้งานสูงสุด: 50 PSI (3.5 Bar / 345 kPa) • ขนาดทรายกรองที่รองรับ: Silica Sand 0.45 - 0.55 mm (#20) COMPATIBLE FILTER MODELS • ProSeries Top Mount: S310T2, S360T2 (ถัง 31"-36") • ProSeries Plus Side Mount: S310S, S311SX, S360SX • เชื่อมต่อดุมกรองล่าง: SX310DA / SX360DA Hub (10 ชิ้น/ถัง) • ตำแหน่งในไดอะแกรม: Item No. 11 ก้านกรองพับได้รุ่นน็อต • การรับรองมาตรฐาน: Genuine OEM Factory Replacement HAYWARD GENUINE PARTS • SX310HN FOLDING LATERAL (8-3/8") • L=215 mm • SLOTS 0.25 mm • ITEM NO.11

คุณสมบัติเด่นและบทบาทการทำงานของก้านไส้กรอง Hayward SX310HN

กลไกบานพับพับได้ สอดผ่านคอถังสะดวก

ออกแบบด้วยข้อต่อบานพับพร้อมสลักน็อตล็อก สามารถพับก้านกรองขึ้นเป็นแนวตั้งเพื่อสอดผ่านคอถังขนาดแคบได้อย่างง่ายดาย และกางแผ่ออกเป็นแนวนอนขนานกับผิวก้นถังเมื่อเข้าตำแหน่ง

ขนาดยาวพิเศษ 215 mm แผ่เต็มก้นถัง 31"-36"

ลำก้านยาวพิเศษ 215 มม. (ช่วงร่องกรอง 175 มม.) เมื่อประกอบเข้ากับดุมล่าง 10 ชิ้น จะกางแผ่รัศมีได้กว้างถึง 680 มม. ดึงน้ำใสและกระจายแรงดันล้างย้อนได้เต็มพื้นที่ผิวทรายก้นถัง

ร่องสล็อตไมครอน 0.25 mm กักทราย 100%

ร่องสล็อตกรองน้ำขนาด 0.25 มม. (250 ไมครอน) ช่วยกักเก็บเม็ดทรายกรองขนาด 0.45 - 0.55 มม. ไม่ให้หลุดพ่นกลับเข้าสระว่ายน้ำ พร้อมรักษาอัตราการไหลเวียนน้ำได้อย่างเต็มที่

พลาสติก Virgin ABS แกร่งพิเศษ ทนแรงกดทับ

ผลิตจากพลาสติก ABS บริสุทธิ์เกรดวิศวกรรม มีความเหนียวและยืดหยุ่นสูง รองรับน้ำหนักกดทับของทรายกรองกว่า 225 - 350 กก. ได้อย่างมั่นคง ไม่เปราะแตกหักง่าย

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Hayward Genuine Parts
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Brand)
HAYWARD (Hayward Pool Products Inc., Elizabeth, NJ, USA)
รหัสสินค้า / รุ่น (Model / SKU)
SX310HN (Part Number: SX310HN / Folding Lateral with Hinge Pin 8-3/8")
ชื่อทางการในผังอะไหล่ (Diagram Item)
NO.11 SX310HN ก้านไส้กรองสำหรับ S310T2, S360T2, S310S, S311SX, S360SX (รุ่นน็อต/พับได้)
ความยาวก้านกรองทั้งหมด (Overall Length)
215 มิลลิเมตร (8-3/8 นิ้ว หรือ 8.46 นิ้ว) สเปกสำหรับถังขนาดใหญ่ 31" และ 36"
ความยาวช่วงร่องกรองสล็อต (Slotted Span)
175 มิลลิเมตร (ประมาณ 6.89 นิ้ว)
เส้นผ่านศูนย์กลางก้านกรอง (Tube OD)
25.4 มิลลิเมตร (1.0 นิ้ว OD)
ขนาดร่องกรองสล็อต (Slot Micron Size)
0.25 มิลลิเมตร (250 ไมครอน / 0.010 นิ้ว) กักทรายกรอง 100%
วัสดุโครงสร้าง (Material)
High-Impact Virgin ABS Thermoplastic ปลอดสนิม ทนสารเคมีและคลอรีน 100%
จำนวนใช้งานต่อถัง (Quantity Per Filter)
10 ชิ้น / ชุดดุมแกนกรองล่าง (SX310DA / SX360DA Hub)
รุ่นถังกรองที่รองรับ (Compatibility)
Hayward ProSeries Plus S310T2, S360T2, S310S, S311SX, S311SXV, S360SX ตรงรุ่น 100%

ตารางเปรียบเทียบก้านกรองในตระกูล Hayward Sand Filters

รุ่นถังกรอง (Model)ประเภทการติดตั้งขนาดถัง (นิ้ว/มม.)รหัสก้านกรอง (SKU)ความยาว L (mm)จำนวนที่ใช้ / ดุมกรอง
Hayward S180T / S200Top Mount18" / 20"SX200DN118 mm (4.65")10 ชิ้น / SX200DA
Hayward S210T / S220TTop Mount21" / 22"SX240DN138 mm (5.43")10 ชิ้น / SX240DA
Hayward S244T / S244STop / Side Mount24" (600 mm)SX240DN138 mm (5.43")10 ชิ้น / SX240DA
Hayward S310T2 ★Top Mount (2.0")31" (775 mm)SX310HN ★215 mm (8-3/8")10 ชิ้น / SX310DA ★
Hayward S311SX ★Side Mount (2.0")31" (775 mm)SX310HN ★215 mm (8-3/8")10 ชิ้น / SX310DA ★
Hayward S360T2Top Mount (2.0")36" (900 mm)SX310HN ★215 mm (8-3/8")10 ชิ้น / SX360DA
Hayward S360SX / S360SSide Mount (2.0")36" (900 mm)SX310HN ★215 mm (8-3/8")10 ชิ้น / SX360DA

ขั้นตอนการเปลี่ยนก้านกรอง SX310HN เข้ากับดุมแกนกรอง 2"

  • ดูดทรายเก่าและล้างก้นถังให้สะอาด: ถ่ายน้ำทิ้งและดูดทรายกรองเก่า 225 - 350 กก. ออกให้หมด จากนั้นถอดชุดแกนกลางและดุมกรองล่างขึ้นมาตรวจเช็คสภาพร่องสล็อต
  • การประกอบก้านกรองเข้าดุม 2" SX310DA / SX360DA: เสียบข้อต่อบานพับของก้านกรอง SX310HN เข้ากับช่องดุมล่าง ขันสลักน็อตล็อกบานพับให้แน่นพอดี ไม่หลวมคลอน
  • การพับก้านเพื่อสอดเข้าถังกรอง: พับก้านกรองทั้ง 10 ชิ้นขึ้นเป็นแนวตั้ง สอดชุดแกนกลางลงทางปากถังกรอง เมื่อถึงก้นถังให้ผลักก้านกรองลงในแนวนอน 90 องศาให้แผ่ราบเสมอกันทุกก้าน

ข้อควรระวังในการเททรายและสัญญาณเตือนก้านกรองแตกหัก

  • ต้องเติมน้ำสะอาด 1/3 ถังก่อนเททรายเสมอ: น้ำจะช่วยซับแรงกระแทกจากน้ำหนักทรายกรอง 225 - 350 กก. ป้องกันก้านกรองขนาดยาว 215 มม. และดุมล่างแตกร้าวเสียหาย
  • สัญญาณเตือนเมื่อก้านกรองแตกร้าว: หากพบเม็ดทรายกรองพ่นกลับเข้าสระว่ายน้ำทางหัวจ่ายน้ำ (Inlets) แสดงว่าก้านกรองชำรุดแตกหัก ต้องหยุดระบบและเปลี่ยนใหม่ทันที
  • การเลือกใช้อะไหล่แท้ตรงรุ่น: เลือกใช้ก้านกรอง Hayward แท้ รหัส SX310HN (ความยาว 8-3/8 นิ้ว) สำหรับถังขนาด 31" และ 36" เพื่อให้ได้รัศมีการกระจายน้ำที่ครอบคลุมก้นถังได้อย่างแม่นยำ 100%
