Home > Spare Parts > Part Hayward S244S, S310S, S311SX, S360SX > NO.7 SX244G หัวจ่ายน้ำถังกรองทราย Side Mount [ฝักบัว]

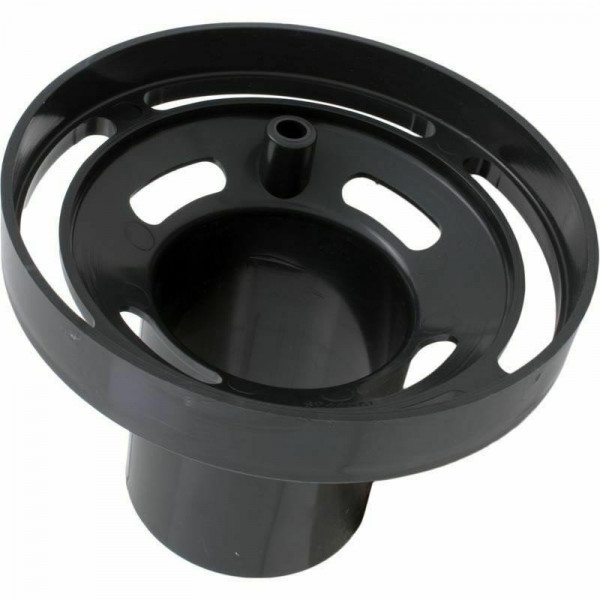

NO.7 SX244G หัวจ่ายน้ำถังกรองทราย Side Mount [ฝักบัว] - 1 View larger

NO.7 SX244G หัวจ่ายน้ำถังกรองทราย Side Mount [ฝักบัว]

Hayward

SX244G

10010963

New product

2026-12-25

Instock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿2,231.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ
Description

NO.7 SX244G หัวจ่ายน้ำถังกรองทราย Side Mount [ฝักบัว]

Hayward Commercial Pool Background
Hayward SX244G Top Diffuser Assembly HAYWARD GENUINE
HAYWARD POOL PRODUCTS USA PRO-SERIES TOP DIFFUSER • PART NO. 7 • 1.5" SLIP CONNECTION BRAND: HAYWARD | SKU: SX244G | MPN: 10010963

NO.7 SX244G หัวจ่ายน้ำถังกรองทราย Side Mount [ฝักบัว] Hayward ProSeries Top Diffuser Assembly (Sku: SX244G)

อะไหล่แท้มาตรฐานโรงงาน Hayward สหรัฐอเมริกา NO.7 SX244G หัวจ่ายน้ำถังกรองทราย Side Mount (Top Diffuser Assembly / หัวฝักบัวกระจายน้ำด้านบน) ชิ้นส่วนลำดับที่ 7 ในผังไดอะแกรมถังกรองทรายวาล์วด้านข้างตระกูล Hayward ProSeries และ ProSeries Plus (รุ่น S210S, S220S, S244S, S310S, S311SX, S311SXV, S360SX, S360S, GM140 และ GM152) ผลิตขึ้นรูปด้วยเทอร์โมพลาสติกเกรดวิศวกรรม ABS หนาพิเศษ ทนทานต่อแรงดันน้ำ คลอรีนเข้มข้น น้ำเกลือ และรังสียูวี 100% ตัวหัวกระจายน้ำออกแบบรูปทรงร่มฝักบัว (Umbrella Shower Baffle) ขนาดเส้นผ่านศูนย์กลางหน้าจาน 152 มม. (6.0 นิ้ว) ความสูงรวม 98 มม. คอสวมท่อขนาด 1.5 นิ้ว (เส้นผ่านศูนย์กลางภายใน 48.3 มม.) ความลึกเบ้าสวม 32 มม. เชื่อมต่อเข้ากับชุดข้องอบน (Top Elbow Assembly NO.8a/8b) ได้แนบสนิท ภายในมีกรวยกระจายน้ำและรูจ่ายน้ำสมดุลชลศาสตร์จำนวน 36 รู (ขนาด Ø 5.0 มม.) เรียงรอบทิศทาง 360 องศา กระจายน้ำไหลเข้าถังกรองอย่างนุ่มนวลสม่ำเสมอทั่วหน้าทราย ป้องกันแรงกระแทกไม่ให้ผิวทรายกรองเกิดหลุม (Anti-Channeling) ยืดอายุการใช้งานสารกรองและช่วยให้น้ำในสระว่ายน้ำใสสะอาดยิ่งขึ้น

แบบแปลนจำลองมิติวิศวกรรมโรงงาน Hayward SX244G (แสดง 1. Dimension และ 2. Spec ในแนวตั้ง)

หน้าตัดกว้าง: Ø 152 mm • สูงรวม: 98 mm • สวมท่อ: 1.5" (48.3 mm) • ช่องจ่ายน้ำ: 36 รู
1. DIMENSION • HAYWARD SX244G 2D CAD SCHEMATIC & CUTAWAY ELEVATION FRONT ELEVATION & OVERALL DIMENSIONS 1.5" SLIP INLET (ID Ø 48.3 mm) LAMINAR UMBRELLA SPRAY (120° ANGLE) H = 98 mm 32 mm Ø 152 mm (6.0" Max Diameter) OD Ø 56 mm INTERNAL INSTALLATION • S210S / S244S / S310S ASSEMBLY TANK DOME TOP ELBOW NO.8 NO.7 SX244G DIFFUSER TOP OF SAND BED (รักษาแนวระนาบทรายเรียบ 100%) 2. SPECIFICATION • OFFICIAL HAYWARD ENGINEERING DATA MATRIX & COMPATIBILITY PHYSICAL SPECIFICATIONS • รหัสสินค้า (SKU): SX244G • ผู้ผลิต (Brand): Hayward Pool Products (USA) • ขนาดหน้าจานฝักบัว: Ø 152 mm (6.0 นิ้ว) • ความสูงรวม (Height): 98 mm (3.85 นิ้ว) • ขนาดเบ้าสวมท่อ: 1.5" Slip (ID Ø 48.3 mm / ลึก 32 mm) HYDRAULIC & MATERIAL SPECS • วัสดุตัวเรือน: Molded Heavy-Duty Virgin ABS • ช่องจ่ายน้ำกระจายแรง: 36 Orifices (Ø 5.0 mm รอบทิศ) • รูปแบบการกระจายน้ำ: 120° Umbrella Laminar Flow • ทนแรงดันใช้งานสูงสุด: 50 PSI (3.5 Bar / 345 kPa) • อุณหภูมิน้ำสูงสุด: 50°C (122°F) ทนคลอรีน/น้ำเกลือ 100% COMPATIBLE FILTER MODELS • ProSeries Side Mount: S210S, S220S, S244S • ProSeries Plus Side Mount: S310S, S360S • ProSeries Commercial: S311SX, S311SXV, S360SX • Classic GM Series: GM140, GM142, GM152 • ตำแหน่งชิ้นส่วน: Item No. 7 ในผังอะไหล่ Hayward แท้ HAYWARD GENUINE PARTS • SX244G TOP DIFFUSER ASSEMBLY • Ø 152 mm • H=98 mm • 1.5" SLIP CONNECTION • ITEM NO.7

คุณสมบัติเด่นและบทบาทการทำงานของหัวจ่ายน้ำฝักบัว Hayward SX244G

กระจายน้ำสมดุล 360° ป้องกันทรายเป็นหลุม

หัวฝักบัวขนาด 152 มม. พร้อมรูจ่ายน้ำ 36 ช่อง เปลี่ยนแรงกระแทกของน้ำเข้าให้กระจายตัวเป็นละอองม่านน้ำ 360 องศา ป้องกันน้ำเซาะผิวทรายเป็นร่องหลุม (Anti-Channeling) ได้อย่างสมบูรณ์

พลาสติก Virgin ABS ทนคลอรีนและน้ำเกลือ

ขึ้นรูปชิ้นเดียวไร้รอยต่อด้วยวัสดุ ABS บริสุทธิ์เกรดสระว่ายน้ำ ทนทานต่อแรงดันน้ำสูงสุด 50 PSI ทนต่อสารเคมีสระว่ายน้ำ กรด-ด่าง คลอรีน และระบบเกลือ ไม่กรอบแตกหักง่าย

ขนาดสวม 1.5" ติดตั้งง่าย แนบสนิท

คอสวมท่อเบ้าใน 48.3 มม. (1.5 นิ้ว IPS) ความลึก 32 มม. สวมต่อเข้ากับท่อข้องอบน Top Elbow NO.8 ได้พอดีโดยตรง ยึดแน่นด้วยน้ำยาประสานท่อ PVC ป้องกันการหลุดรั่วซึม

อะไหล่แท้ Hayward ตรงรุ่น 100%

อะไหล่แท้ OEM จากโรงงาน Hayward โดยตรง รองรับถังกรองทราย Side Mount รุ่นยอดนิยม S210S, S244S, S310S, S311SX, S360SX คืนประสิทธิภาพการกรองให้ใสสะอาดเหมือนถังใหม่

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Hayward Genuine Parts
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Brand)
HAYWARD (Hayward Pool Products Inc., Elizabeth, NJ, USA)
รหัสสินค้า / รุ่น (Model / SKU)
SX244G (Part Number: SX244G / MPN: 10010963 / Alternate: 4802-24A)
ชื่อทางการในผังอะไหล่ (Diagram Item)
NO.7 Top Diffuser Assembly / หัวจ่ายน้ำถังกรองทราย Side Mount [ฝักบัว]
ขนาดเส้นผ่านศูนย์กลางหน้าจาน (Head Diameter)
152 มิลลิเมตร (6.0 นิ้ว)
ความสูงรวม (Total Height)
98 มิลลิเมตร (ประมาณ 3.85 นิ้ว)
ขนาดท่อทางน้ำเข้าสวมใน (Connection Size)
1.5 นิ้ว (ขนาดเส้นผ่านศูนย์กลางภายในเบ้าสวม ID 48.3 มม. / ลึก 32 มม. / OD 56 มม.)
ลักษณะรูจ่ายน้ำ (Discharge Orifices)
จำนวน 36 รู (ขนาดเส้นผ่านศูนย์กลางรูละ 5.0 มม.) กระจายสมดุลรอบวง 360 องศา
วัสดุโครงสร้าง (Material)
Molded Heavy-Duty Virgin ABS Thermoplastic ปลอดสนิม ทนการกัดกร่อน 100%
แรงดันทนทานสูงสุด (Max Pressure Rating)
50 PSI (3.5 Bar / 345 kPa)
รุ่นถังกรองที่รองรับ (Compatibility)
Hayward ProSeries Side Mount (S210S, S220S, S244S, S310S, S311SX, S311SXV, S360SX, GM152)

ตารางรุ่นถังกรองทราย Hayward ที่ใช้งานร่วมกับหัวจ่ายน้ำ SX244G (Compatibility Matrix)

รุ่นถังกรอง (Model)ซีรีส์ถังกรองขนาดถัง (นิ้ว/มม.)ขนาดท่อต่อวาล์วรหัสข้องอบนที่ต่อเข้าสถานะรองรับ
Hayward S210SProSeries Side Mount21" (525 mm)1.5" (50 mm)SX210CD1FWตรงรุ่น 100%
Hayward S244S ★ProSeries Side Mount24" (600 mm)1.5" / 2.0"SX244CD1FWตรงรุ่น 100% ★
Hayward S310SProSeries Side Mount31" (775 mm)2.0" (63 mm)SX310CD2FWตรงรุ่น 100%
Hayward S311SX / SXVProSeries Plus Side Mount31" (775 mm)2.0" (63 mm)SX311CD2FWตรงรุ่น 100%
Hayward S360SX / S360SProSeries Plus Commercial36" (900 mm)2.0" (63 mm)SX360CD2FWตรงรุ่น 100%
Hayward GM152 / GM140Commercial Side MountCommercial Sizes2.0" (63 mm)GM152CDตรงรุ่น 100%

ขั้นตอนการเปลี่ยนหัวจ่ายน้ำฝักบัว SX244G เข้ากับถังกรอง

  • ปิดปั๊มและไล่แรงดันอากาศในถังให้หมด: ปิดระบบปั๊มกรอง หมุนคลายวาล์วระบายอากาศบนฝาโดมบน (Manual Air Relief) จนแรงดันบนเกจเป็น 0 PSI ก่อนถอดเข็มขัดรัดฝาถัง
  • การตรวจสอบสภาพหัวฝักบัวเดิม: ตรวจดูการแตกร้าวของตัวจาน การอุดตันของรูจ่ายน้ำ 36 รู และการหลุดหลวมจากข้องอบน หากพบความเสียหายควรเปลี่ยนทันที
  • การทากาวประสานท่อ PVC: ทำความสะอาดคอท่อข้องอบนและเบ้าสวมหัว SX244G ทาน้ำยาประสานท่อ PVC คุณภาพสูง สวมเข้าให้สุดเบ้า 32 มม. และจัดให้หน้าจานขนานกับแนวระนาบทรายกรอง

ข้อควรระวังในการติดตั้งและสัญญาณเตือนหัวฝักบัวชำรุด

  • ระวังไม่ให้ทับกระแทกขณะเติมทราย: ในการเปลี่ยนทรายกรอง ให้คลุมหรือระวังไม่ให้ถุงทรายกระแทกใส่หัวฝักบัว SX244G และชุดข้องอบน เพราะอาจทำให้คอท่อร้าวหักได้
  • สัญญาณเตือนเมื่อหัวจ่ายน้ำหลุดหรือแตก: น้ำในสระจะเริ่มขุ่นเร็วผิดปกติ แรงดันบนเกจวัดไม่ขึ้นตามรอบ และเมื่อเปิดฝาถังจะพบหน้าทรายกรองถูกน้ำเซาะเป็นหลุมลึก
  • การเลือกใช้อะไหล่แท้: ควรเลือกใช้หัวจ่ายน้ำ Hayward แท้ รหัส SX244G เท่านั้น เพื่อให้ได้ขนาดเบ้าสวม รูจ่ายน้ำ และความทนทานต่อแรงดันน้ำมาตรฐานโรงงาน
