NO.9 SX244CD2FW Bottom Elbow Assy สําหรับ S244S - 1 View larger

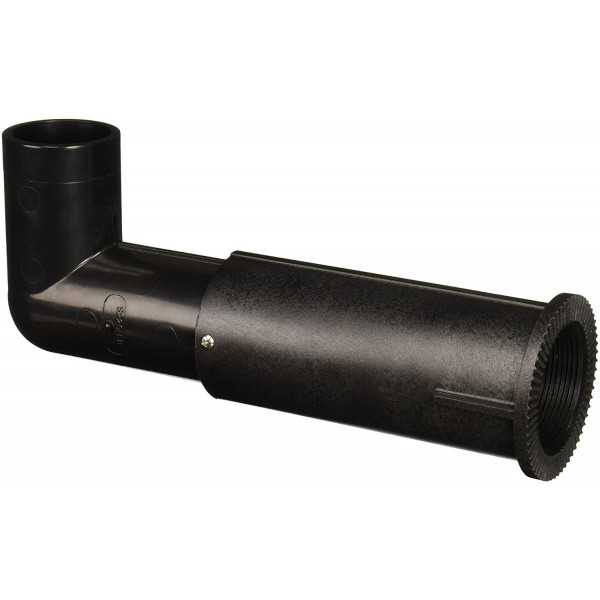

NO.9 SX244CD2FW Bottom Elbow Assy สําหรับ S244S

Hayward

SX244CD2FW

10010965

New product

2026-12-25

Instock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿4,020.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

NO.9 SX244CD2FW Bottom Elbow Assy สําหรับ S244S

Hayward Commercial Pool Background
Hayward SX244CD2FW Bottom Elbow Assembly HAYWARD GENUINE
HAYWARD POOL PRODUCTS USA PRO-SERIES S244S • PART NO. 9 • 1.5" BOTTOM UNDERDRAIN ELBOW BRAND: HAYWARD | SKU: SX244CD2FW | ITEM: NO.9

NO.9 SX244CD2FW Bottom Elbow Assy สำหรับ S244S ข้องอล่างถังกรองทราย Hayward Side Mount (Sku: SX244CD2FW)

อะไหล่แท้มาตรฐานโรงงาน Hayward สหรัฐอเมริกา NO.9 SX244CD2FW ชุดข้องอล่างถังกรองทราย Side Mount (Bottom Elbow Assembly with Pipe / ข้องอด้านล่างเชื่อมแกนก้านกรอง) ชิ้นส่วนลำดับที่ 9 ในผังไดอะแกรมถังกรองทรายวาล์วด้านข้าง ออกแบบเฉพาะสำหรับถังกรองทรายขนาด 24 นิ้ว Hayward ProSeries รุ่น S244S (รวมถึง GM245S และ S244T Series ที่ใช้ระบบท่อล่างขนาด 1.5 นิ้ว) ผลิตขึ้นรูปด้วยเทอร์โมพลาสติกเกรดวิศวกรรมหนาพิเศษ Heavy-Duty Molded Rigid PVC/ABS ไร้รอยรั่วซึม แข็งแรง เหนียวแน่น ทนทานต่อแรงดันน้ำ คลอรีนเข้มข้น น้ำเกลือ และสารเคมีสระว่ายน้ำ 100% ตัวข้องอทำมุมฉาก 90 องศาแนวราบชลศาสตร์แบบกวาดเรียบ (Smooth Sweep Bend) ลดการสูญเสียแรงดันน้ำ ขนาดท่อมาตรฐาน 1.5 นิ้ว (เส้นผ่านศูนย์กลางภายนอก OD 48.3 มม.) ความยาวช่วงแนวนอน 295 มม. (11.6 นิ้ว) ความลึกช่วงแนวดิ่งสวมดุมแกนกรอง 145 มม. (5.7 นิ้ว) ทำหน้าที่เป็นท่อแกนหลักเชื่อมต่อจากพอร์ตผนังถังล่าง (Lower Bulkhead Fitting NO.6) เข้าสู่กึ่งกลางก้นถังกรอง เพื่อสวมต่อเข้ากับ NO.10 SX240DA ดุมแกนกรองล่าง (Lateral Hub) และชุดก้านกรองพับได้ (Folding Laterals NO.11) รวบรวมน้ำที่ผ่านการกรองใสบริสุทธิ์ส่งกลับคืนสู่สระว่ายน้ำ หรือลำเลียงน้ำแรงดันสูงเพื่อกระจายสู่ก้านกรองในโหมดล้างย้อน (Backwash) ได้อย่างเต็มประสิทธิภาพ ป้องกันปัญหาท่อน้ำล่างรั่วซึมหรือแตกหักอย่างมั่นใจ

แบบแปลนจำลองมิติวิศวกรรมโรงงาน Hayward SX244CD2FW (แสดง 1. Dimension และ 2. Spec ในแนวตั้ง)

ความยาวแนวนอน L: 295 mm • แนวดิ่ง H: 145 mm • ท่อ: 1.5" (OD 48.3 mm) • สวมดุมกรองล่าง SX240DA
1. DIMENSION • HAYWARD SX244CD2FW BOTTOM ELBOW CAD & S244S UNDERDRAIN ASSEMBLY SX244CD2FW BOTTOM ELBOW DETAIL & FLOW PATH LOWER BULKHEAD CONNECTION (OD Ø 48.3 mm) SPIGOT TO NO.10 SX240DA HUB FILTERED WATER RETURN PATH L = 295 mm (11.6" Centerline Reach) H = 145 mm (5.7" Drop) OD Ø 48.3 HAYWARD S244S INTERNAL ASSEMBLY • NO.9, NO.10 & NO.11 RELATION S244S TANK BOTTOM (24") LOWER BULKHEAD NO.9 SX244CD2FW BOTTOM ELBOW HUB NO.10 NO.10 HUB & NO.11 LATERALS FILTER SAND BED (กรองน้ำใสผ่านชั้นทรายลงสู่ก้านกรองล่าง) 2. SPECIFICATION • OFFICIAL HAYWARD ENGINEERING DATA MATRIX & COMPATIBILITY PHYSICAL SPECIFICATIONS • รหัสสินค้า (SKU): SX244CD2FW • ผู้ผลิต (Brand): Hayward Pool Products (USA) • ความยาวแนวนอน (Reach L): 295 mm (11.6 นิ้ว) • ความลึกแนวดิ่ง (Drop H): 145 mm (5.7 นิ้ว) • ขนาดท่อมาตรฐาน: 1.5" Schedule 40 (OD 48.3 mm) HYDRAULIC & MATERIAL SPECS • วัสดุโครงสร้าง: Molded Rigid PVC / Heavy ABS • องศาโค้งชลศาสตร์: 90° Smooth Sweep (ลดแรงต้านน้ำ) • การเชื่อมต่อดุมกรองล่าง: 1.5" Spigot to Lateral Hub NO.10 • ทนแรงดันใช้งานสูงสุด: 50 PSI (3.5 Bar / 345 kPa) • ความทนทานสารเคมี: ทนคลอรีน กรด-ด่าง และน้ำเกลือ 100% COMPATIBLE FILTER MODELS • ออกแบบเฉพาะรุ่น: Hayward S244S (24" Side Mount) ★ • รุ่นถังกรองเชิงพาณิชย์: Hayward GM245S, S244T • เชื่อมต่ออุปกรณ์ร่วม: NO.10 SX240DA Hub & NO.11 Laterals • ตำแหน่งชิ้นส่วน: Item No. 9 ในผังอะไหล่ Hayward แท้ • การรับรองมาตรฐาน: Genuine OEM Factory Replacement HAYWARD GENUINE PARTS • SX244CD2FW BOTTOM ELBOW ASSEMBLY • FOR S244S (24") • 1.5" PLUMBING • ITEM NO.9

คุณสมบัติเด่นและบทบาทการทำงานของข้องอล่าง Hayward SX244CD2FW

ข้องอโค้งชลศาสตร์ 90° ไหลเวียนเต็มพิกัด

การออกแบบแนวโค้งมน Smooth Sweep 90 องศา ช่วยให้การรวบรวมน้ำใสจากดุมกรองล่างและส่งน้ำแรงดันล้างย้อน (Backwash) ไหลผ่านได้เต็มประสิทธิภาพ ไร้แรงกระชากของกระแสน้ำ

มิติตรงรุ่น S244S ล็อกตำแหน่งดุมกึ่งกลางพอดี

ความยาวแนวนอน 295 มม. และแนวดิ่ง 145 มม. ได้สัดส่วนพอดีกับจุดศูนย์กลางของถังขนาด 24 นิ้ว วางตำแหน่งดุมแกนกรองล่าง NO.10 ได้สมดุล ก้านกรองแผ่ครอบคลุมหน้าทรายล่าง 100%

พลาสติก PVC/ABS หนาพิเศษ รองรับน้ำหนักทราย

ขึ้นรูปด้วยพลาสติกวิศวกรรมเกรดพรีเมียม เหนียวแน่น แข็งแรง ทนทานต่อน้ำหนักกดทับของทรายกรองกว่า 135 กก. ทนแรงดัน 50 PSI ปลอดสนิม ไม่ผุกร่อนจากคลอรีนและน้ำเกลือ

อะไหล่แท้ Hayward ตรงรุ่น 100%

อะไหล่แท้ OEM จากโรงงาน Hayward โดยตรง หมายเลขชิ้นส่วน NO.9 สวมต่อเข้ากับพอร์ตผนังถังล่างและดุมแกนกรอง NO.10 ได้แน่นสนิท ป้องกันปัญหาทรายหลุดลอดกลับเข้าสระว่ายน้ำ

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Hayward Genuine Parts
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Brand)
HAYWARD (Hayward Pool Products Inc., Elizabeth, NJ, USA)
รหัสสินค้า / รุ่น (Model / SKU)
SX244CD2FW (Part Number: SX244CD2FW / Bottom Elbow Assy S244S)
ชื่อทางการในผังอะไหล่ (Diagram Item)
NO.9 Bottom Elbow Assembly with Pipe / ข้องอล่างถังกรองทราย S244S
ความยาวช่วงแนวนอน (Horizontal Reach L)
295 มิลลิเมตร (ประมาณ 11.6 นิ้ว) สเปกตรงรุ่นสำหรับถัง 24 นิ้ว
ความลึกช่วงแนวดิ่ง (Vertical Drop H)
145 มิลลิเมตร (ประมาณ 5.7 นิ้ว)
ขนาดท่อมาตรฐาน (Plumbing Size)
1.5 นิ้ว Schedule 40 (เส้นผ่านศูนย์กลางภายนอก OD 48.3 มิลลิเมตร)
อุปกรณ์ที่เชื่อมต่อร่วม (Assembly Connection)
สวมต่อเข้ากับ NO.10 SX240DA ดุมแกนกรองล่าง (Lateral Hub) และก้านกรองพับได้ NO.11
วัสดุโครงสร้าง (Material)
Molded Heavy-Duty Rigid PVC / Virgin ABS Thermoplastic ปลอดสนิม ทนการกัดกร่อน 100%
แรงดันทนทานสูงสุด (Max Pressure Rating)
50 PSI (3.5 Bar / 345 kPa)
รุ่นถังกรองที่รองรับ (Compatibility)
Hayward ProSeries Side Mount ขนาด 24 นิ้ว (รุ่น S244S, GM245S) ตรงรุ่น 100%

ตารางเปรียบเทียบชุดข้องอล่างในตระกูล Hayward ProSeries Side Mount Filters

รุ่นถังกรอง (Filter Model)ขนาดถัง (นิ้ว/มม.)รหัสข้องอล่าง (Bottom Elbow)ขนาดท่อข้องอความยาว L (mm)ดุมแกนกรองที่ต่อเข้า
Hayward S210S21" (525 mm)SX210CD2FW1.5" (48.3 mm)255 mmSX200DA17
Hayward S244S ★24" (600 mm)SX244CD2FW ★1.5" (48.3 mm)295 mmSX240DA [ดุมล่าง]
Hayward GM245S24" (600 mm)SX244CD2FW1.5" (48.3 mm)295 mmSX240DA
Hayward S310S31" (775 mm)SX310CD2FW2.0" (60.3 mm)380 mmSX310DA
Hayward S360SX / S36" (900 mm)SX360CD2FW2.0" (60.3 mm)445 mmSX360DA

ขั้นตอนการเปลี่ยนชุดข้องอล่าง SX244CD2FW สำหรับ S244S

  • ดูดทรายเก่าและถ่ายน้ำทิ้งให้หมด: เปิดจุกถ่ายน้ำทิ้งก้นถังและดูดทรายกรองเก่าออกให้หมดถัง จากนั้นตรวจสอบสภาพข้อต่อและดุมแกนกรองล่าง
  • การติดตั้งข้องอล่างเข้ากับพอร์ตผนังถัง: สวมปลายท่อแนวนอนของ SX244CD2FW เข้ากับพอร์ตผนังถังล่าง (Lower Bulkhead) ทาน้ำยาประสานท่อ PVC คุณภาพสูงให้แน่นหนา
  • การสวมต่อดุมแกนกรองล่าง NO.10: สวมปลายดิ่งของข้องอล่างเข้ากับเบ้าดุมแกนกรองล่าง SX240DA ให้สุดระยะ 145 มม. และปรับมุมให้ก้านกรองพับได้ NO.11 กางออกขนานกับแนวก้นถังพอดี

ข้อควรระวังในการเททรายและสัญญาณเตือนข้องอล่างชำรุด

  • ต้องเติมน้ำก่อนเททรายเสมอ: เติมน้ำสะอาดลงในถังประมาณ 1/3 ของความจุถังก่อนเริ่มเทกรวดและทราย เพื่อซับแรงกระแทกไม่ให้ข้องอล่าง SX244CD2FW และก้านกรองแตกหัก
  • สัญญาณเตือนเมื่อข้องอล่างแตกร้าวหรือหลุด: จะพบเม็ดทรายกรองพ่นหลุดกลับเข้าสระว่ายน้ำทางหัวจ่ายน้ำ (Return Inlets) และแรงดันน้ำในระบบตกฮวบลงอย่างต่อเนื่อง
  • การเลือกใช้อะไหล่แท้ตรงรุ่น: ต้องเลือกใช้รหัส SX244CD2FW สำหรับถังกรอง S244S ขนาด 24 นิ้วเท่านั้น เพื่อให้ได้มิติความยาว L=295 mm และ H=145 mm ที่วางตำแหน่งดุมกรองกึ่งกลางถังได้ 100%
