Home > Spare Parts > Part Hayward S244S, S310S, S311SX, S360SX > NO.8 SX244CD1FW Top Elbow Assy สําหรับ S244S

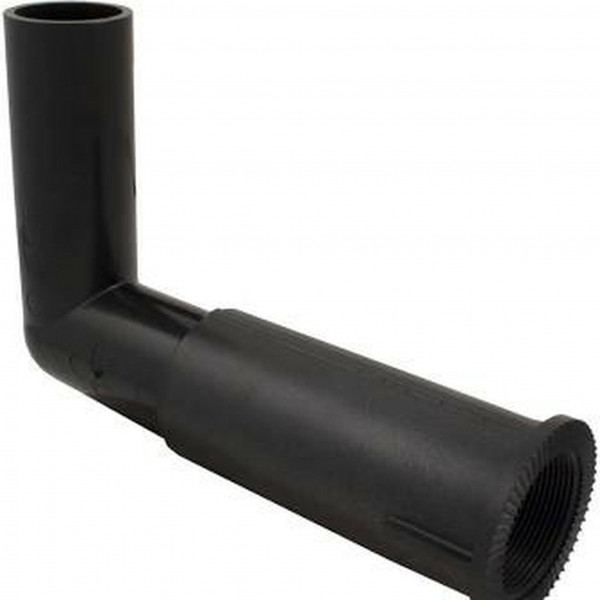

NO.8 SX244CD1FW Top Elbow Assy สําหรับ S244S - 1 View larger

NO.8 SX244CD1FW Top Elbow Assy สําหรับ S244S

Hayward

SX244CD1FW

10010964

New product

2026-12-25

Instock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿4,616.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

NO.8 SX244CD1FW Top Elbow Assy สําหรับ S244S

Hayward Commercial Pool Background
Hayward SX244CD1FW Top Elbow Assembly HAYWARD GENUINE
HAYWARD POOL PRODUCTS USA PRO-SERIES S244S • PART NO. 8 • 1.5" PLUMBING TOP ELBOW BRAND: HAYWARD | SKU: SX244CD1FW | ITEM: NO.8

NO.8 SX244CD1FW Top Elbow Assy สำหรับ S244S ข้องอบนถังกรองทราย Hayward Side Mount (Sku: SX244CD1FW)

อะไหล่แท้มาตรฐานโรงงาน Hayward สหรัฐอเมริกา NO.8 SX244CD1FW ชุดข้องอบนถังกรองทราย Side Mount (Top Elbow Assembly with Pipe / ข้องอส่งน้ำด้านบน) ชิ้นส่วนลำดับที่ 8 ในผังชิ้นส่วนอะไหล่ถังกรองทรายวาล์วด้านข้าง ออกแบบสำหรับถังกรองทรายขนาด 24 นิ้ว Hayward ProSeries รุ่น S244S (รวมถึง GM245S และ S244T Series ที่ใช้ท่อบน 1.5 นิ้ว) ผลิตขึ้นรูปด้วยพลาสติกวิศวกรรมหนาพิเศษ Heavy-Duty Molded PVC/ABS เหนียว ทนทานต่อแรงดันน้ำ คลอรีนเข้มข้น น้ำเกลือ และรังสียูวี 100% ตัวข้องอทำมุมโค้งมนชลศาสตร์ 90 องศา (Smooth Hydraulic Sweep) เพื่อลดการสูญเสียแรงดันน้ำภายในเส้นท่อ ขนาดท่อมาตรฐาน 1.5 นิ้ว (เส้นผ่านศูนย์กลางภายนอก OD 48.3 มม.) ความยาวช่วงแนวนอน 295 มม. (11.6 นิ้ว) ความลึกช่วงแนวดิ่ง 175 มม. (6.9 นิ้ว) ทำหน้าที่ลำเลียงน้ำหมุนเวียนจากพอร์ตบนของมัลติพอร์ตวาล์วผ่านผนังถัง เข้าสู่ศูนย์กลางด้านบนของถังกรอง เพื่อสวมต่อเข้ากับ NO.7 SX244G หัวจ่ายน้ำฝักบัว (Top Diffuser) ช่วยกระจายน้ำลงสู่หน้าทรายกรองได้อย่างสมดุล นุ่มนวล ป้องกันทรายกรองเป็นหลุม และรักษาประสิทธิภาพการกรองน้ำให้ใสสะอาดบริสุทธิ์

แบบแปลนจำลองมิติวิศวกรรมโรงงาน Hayward SX244CD1FW (แสดง 1. Dimension และ 2. Spec ในแนวตั้ง)

ความยาวแนวนอน L: 295 mm • ดิ่ง H: 175 mm • ท่อ: 1.5" (OD 48.3 mm) • สวมหัวฝักบัว SX244G
1. DIMENSION • HAYWARD SX244CD1FW TOP ELBOW CAD & S244S TANK ASSEMBLY SCHEMATIC SX244CD1FW TOP ELBOW DETAIL & FLOW PATH BULKHEAD INLET (OD Ø 48.3 mm) OUTLET SPIGOT TO NO.7 SX244G AIR BLEED PORT L = 295 mm (11.6" Horizontal Reach) H = 175 mm (6.9" Drop) OD Ø 48.3 HAYWARD S244S INTERNAL ASSEMBLY • NO.8 & NO.7 RELATION S244S TANK DOME (24") BULKHEAD NO.8 SX244CD1FW TOP ELBOW NO.7 SX244G DIFFUSER TOP OF SAND BED (วางตำแหน่งกึ่งกลางแนวระนาบถังกรอง 24 นิ้ว) 2. SPECIFICATION • OFFICIAL HAYWARD ENGINEERING DATA MATRIX & COMPATIBILITY PHYSICAL SPECIFICATIONS • รหัสสินค้า (SKU): SX244CD1FW • ผู้ผลิต (Brand): Hayward Pool Products (USA) • ความยาวแนวนอน (Reach L): 295 mm (11.6 นิ้ว) • ความสูงแนวดิ่ง (Drop H): 175 mm (6.9 นิ้ว) • ขนาดท่อมาตรฐาน: 1.5" Schedule 40 (OD 48.3 mm) HYDRAULIC & MATERIAL SPECS • วัสดุโครงสร้าง: Molded Rigid PVC / Heavy ABS • องศาโค้งชลศาสตร์: 90° Sweep Elbow (ลด Head Loss) • รูเชื่อมต่อวาล์วไล่ลม: Integrated Air Bleed Port & Tube • ทนแรงดันใช้งานสูงสุด: 50 PSI (3.5 Bar / 345 kPa) • ความทนทานสารเคมี: ทนคลอรีน กรด-ด่าง และน้ำเกลือ 100% COMPATIBLE FILTER MODELS • ออกแบบเฉพาะรุ่น: Hayward S244S (24" Side Mount) ★ • รุ่นถังกรองเชิงพาณิชย์: Hayward GM245S, S244T • เชื่อมต่ออุปกรณ์ร่วม: NO.7 SX244G Diffuser (ฝักบัว) • ตำแหน่งชิ้นส่วน: Item No. 8 ในผังอะไหล่ Hayward แท้ • การรับรองมาตรฐาน: Genuine OEM Factory Replacement HAYWARD GENUINE PARTS • SX244CD1FW TOP ELBOW ASSEMBLY • FOR S244S (24") • 1.5" PLUMBING • ITEM NO.8

คุณสมบัติเด่นและบทบาทการทำงานของข้องอบน Hayward SX244CD1FW

ข้องอโค้งชลศาสตร์ 90° ลด Head Loss

การออกแบบมุมโค้งมน Smooth Sweep 90 องศา ช่วยให้น้ำไหลเวียนได้อย่างราบรื่น ไม่เกิดแรงกระแทกหรือการปั่นป่วนของน้ำ (Turbulence) ลดภาระการทำงานของปั๊มกรองสระว่ายน้ำ

มิติตรงรุ่น S244S วางตำแหน่งกึ่งกลางพอดี

ความยาวแนวนอน 295 มม. และแนวดิ่ง 175 มม. คำนวณพอดีกับจุดศูนย์กลางของถังขนาด 24 นิ้ว ทำให้หัวฝักบัว SX244G ลอยอยู่กึ่งกลางผิวทรายพอดี กระจายน้ำได้สมดุล 360 องศา

พลาสติก PVC/ABS หนาพิเศษ ทนสารเคมี

ขึ้นรูปด้วยพลาสติกเกรดวิศวกรรมเหนียวแน่นหนาพิเศษ ทนทานต่อแรงดันใช้งานสูงสุด 50 PSI ทนต่อสารเคมีสระว่ายน้ำ คลอรีนเข้มข้น และระบบน้ำเกลือ ไม่เปราะหักง่าย

อะไหล่แท้ Hayward ตรงรุ่น 100%

อะไหล่แท้ OEM จากโรงงาน Hayward โดยตรง หมายเลขชิ้นส่วน NO.8 สวมต่อเข้ากับพอร์ตผนังถังและหัวฝักบัว SX244G ได้พอดีโดยไม่ต้องดัดแปลง แก้ปัญหาน้ำรั่วซึมและท่อหลุด

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Hayward Genuine Parts
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Brand)
HAYWARD (Hayward Pool Products Inc., Elizabeth, NJ, USA)
รหัสสินค้า / รุ่น (Model / SKU)
SX244CD1FW (Part Number: SX244CD1FW / Top Elbow Assy S244S)
ชื่อทางการในผังอะไหล่ (Diagram Item)
NO.8 Top Elbow Assembly with Pipe / ข้องอบนถังกรองทราย S244S
ความยาวช่วงแนวนอน (Horizontal Reach L)
295 มิลลิเมตร (ประมาณ 11.6 นิ้ว) สเปกตรงรุ่นสำหรับถัง 24 นิ้ว
ความลึกช่วงแนวดิ่ง (Vertical Drop H)
175 มิลลิเมตร (ประมาณ 6.9 นิ้ว)
ขนาดท่อมาตรฐาน (Plumbing Size)
1.5 นิ้ว Schedule 40 (เส้นผ่านศูนย์กลางภายนอก OD 48.3 มิลลิเมตร)
อุปกรณ์ที่เชื่อมต่อร่วม (Assembly Connection)
ปลายท่อดิ่งสวมเชื่อมต่อเข้ากับ NO.7 SX244G หัวจ่ายน้ำฝักบัว (Top Diffuser)
วัสดุโครงสร้าง (Material)
Molded Heavy-Duty Rigid PVC / Virgin ABS Thermoplastic ปลอดสนิม ทนการกัดกร่อน 100%
แรงดันทนทานสูงสุด (Max Pressure Rating)
50 PSI (3.5 Bar / 345 kPa)
รุ่นถังกรองที่รองรับ (Compatibility)
Hayward ProSeries Side Mount ขนาด 24 นิ้ว (รุ่น S244S, GM245S) ตรงรุ่น 100%

ตารางเปรียบเทียบชุดข้องอบนในตระกูล Hayward ProSeries Side Mount Filters

รุ่นถังกรอง (Filter Model)ขนาดถัง (นิ้ว/มม.)รหัสข้องอบน (Top Elbow)ขนาดท่อข้องอความยาว L (mm)หัวฝักบัวที่ต่อเข้า
Hayward S210S21" (525 mm)SX210CD1FW1.5" (48.3 mm)255 mmSX244G
Hayward S244S ★24" (600 mm)SX244CD1FW ★1.5" (48.3 mm)295 mmSX244G [ฝักบัว]
Hayward GM245S24" (600 mm)SX244CD1FW1.5" (48.3 mm)295 mmSX244G
Hayward S310S31" (775 mm)SX310CD2FW2.0" (60.3 mm)380 mmSX244G
Hayward S360SX / S36" (900 mm)SX360CD2FW2.0" (60.3 mm)445 mmSX244G

ขั้นตอนการเปลี่ยนชุดข้องอบน SX244CD1FW สำหรับ S244S

  • ปิดปั๊มและไล่แรงดันอากาศในถังให้หมด: ปิดระบบปั๊มกรอง หมุนคลายวาล์วระบายอากาศบนฝาโดมบน (Manual Air Relief) จนแรงดันบนเกจเป็น 0 PSI ก่อนถอดเข็มขัดรัดฝาถัง
  • การติดตั้งท่อระบายอากาศ (Air Bleed Tube): อย่าลืมเสียบปลายท่อไวนิลระบายอากาศขนาดเล็กเข้ากับข้อต่อบนตัวข้องอ SX244CD1FW เพื่อป้องกันการเกิดโพรงอากาศสะสมในถัง
  • การทากาวประสานท่อ PVC: ทำความสะอาดปลายท่อและเบ้าสวม ทาน้ำยาประสานท่อ PVC คุณภาพสูง สวมต่อเข้ากับพอร์ตผนังถังและสวมหัวฝักบัว SX244G ให้แน่นสนิทและได้แนวดิ่งตรง

ข้อควรระวังในการเปลี่ยนสารกรองและการเลือกใช้อะไหล่

  • ระวังไม่ให้ทับกระแทกขณะเติมทราย: ในการเปลี่ยนทรายกรอง ให้คลุมหรือระวังไม่ให้ถุงทรายกระแทกใส่ตัวข้องอบน SX244CD1FW เพราะอาจทำให้คอท่อหรือบ่าผนังถังแตกร้าวได้
  • สัญญาณเตือนเมื่อข้องอบนแตกร้าว: น้ำไหลวนในถังผิดปกติ เกิดแรงกระแทกจนผิวทรายเป็นหลุมลึก มีทรายหลุดปนกลับเข้าสระ และแรงดันบนเกจวัดไม่คงที่
  • การเลือกใช้อะไหล่แท้ตรงรุ่น: ต้องเลือกใช้รหัส SX244CD1FW สำหรับถัง S244S ขนาด 24 นิ้วเท่านั้น เพื่อให้ได้ความยาวช่วงแนวนอน 295 มม. และจุดศูนย์กลางที่ถูกต้อง 100%
