Home > Spare Parts > Part Hayward S244S, S310S, S311SX, S360SX > NO.12 SX242MA2 ไส้กรองครบชุดไม่มีท่องอ สําหรับ S310S
NO.12 SX242MA2 ไส้กรองครบชุดไม่มีท่องอ สําหรับ S310S - 1 View larger

NO.12 SX242MA2 ไส้กรองครบชุดไม่มีท่องอ สําหรับ S310S

Hayward

SX242MA2

10010975

New product

2026-12-25

Instock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿5,362.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

NO.12 SX242MA2 ไส้กรองครบชุดไม่มีท่องอ สําหรับ S310S

Hayward Commercial Swimming Pool Background

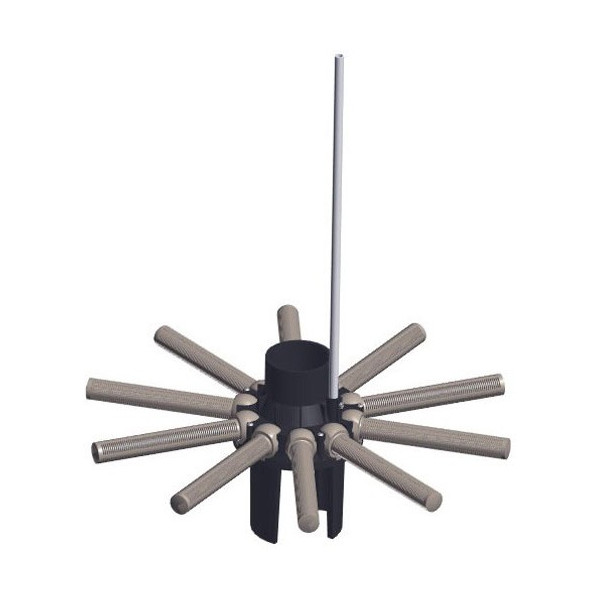

Hayward SX242MA2 Lateral Assembly without Pipe for S310S HAYWARD GENUINE
HAYWARD POOL PRODUCTS USA PRO-SERIES PLUS S310S • PART NO. 12 • 2.0" HUB WITH 10 FOLDING ARMS (8-3/8") BRAND: HAYWARD | SKU: SX242MA2 | ITEM: NO.12

NO.12 SX242MA2 ไส้กรองครบชุดไม่มีท่องอ สำหรับ S310S ชุดแกนกรองล่างถังกรองทราย Hayward 31 นิ้ว (Sku: SX242MA2)

ชุดอะไหล่แท้มาตรฐานวิศวกรรมโรงงาน Hayward สหรัฐอเมริกา NO.12 SX242MA2 ไส้กรองครบชุดไม่มีท่องอ สำหรับ S310S (Complete Lateral Assembly without Pipe & Elbow) ชิ้นส่วนลำดับที่ 12 ในผังไดอะแกรมถังกรองทรายวาล์วด้านข้าง ออกแบบเฉพาะสำหรับถังกรองทรายขนาดใหญ่ 31 นิ้ว Hayward ProSeries Plus รุ่น S310S (รวมถึง S311SX, S311SXV, S310T2 และ S360SX ที่ใช้ระบบท่อล่างขนาด 2.0 นิ้ว) ในชุดประกอบด้วยดุมแกนกรองล่าง 2 นิ้ว 10 ช่อง (NO.10 SX310DA Hub) พร้อมติดตั้งก้านกรองล่างรุ่นน็อตพับได้ขนาดยาวพิเศษ 8-3/8 นิ้ว (NO.11 SX310HN Folding Laterals) ครบเซ็ตจำนวน 10 ชิ้น พร้อมติดตั้งใช้งานได้ทันทีโดยไม่ต้องซื้อแยกชิ้น ผลิตจากพลาสติกวิศวกรรมหนาพิเศษ High-Impact Virgin ABS ทนทานต่อแรงดันน้ำ คลอรีนเข้มข้น น้ำเกลือ และสารเคมีสระว่ายน้ำ 100% ก้านกรองแต่ละชิ้นมีความยาว 215 มม. ร่องสล็อตกรองละเอียดระดับไมครอน 0.25 มม. (250 ไมครอน) เมื่อกางแผ่ออกในแนวระนาบ 90 องศาจะมีรัศมีครอบคลุมเต็มผิวก้นถังรวมกว้างถึง 680 มม. (26.8 นิ้ว) สอดรับกับเส้นผ่านศูนย์กลางถัง 31 นิ้ว (775 มม.) ได้อย่างสมบูรณ์แบบ พร้อมคอสวมท่อด้านบนขนาด 2.0 นิ้ว (ID 60.3 มม.) สวมต่อเข้ากับชุดข้องอล่าง NO.9 SX310CD2FW ได้แนบสนิท ทำหน้าที่รวบรวมน้ำใสบริสุทธิ์ส่งกลับคืนสู่สระว่ายน้ำ และกระจายน้ำแรงดันสูงในโหมดล้างย้อน (Backwash) ได้อย่างสม่ำเสมอทั่วทุกทิศทาง 360 องศา ป้องกันปัญหาทรายรั่วพ่นกลับเข้าสระได้อย่างเด็ดขาด 100%

แบบแปลนจำลองมิติวิศวกรรมโรงงาน Hayward SX242MA2 (แสดง 1. Dimension และ 2. Spec ในแนวตั้ง)

รัศมีกางแผ่รวม: Ø 680 mm • ดุมกลางสวมท่อ: 2.0" (60.3 mm) • ก้านกรอง: 10x SX310HN (215 mm)
1. DIMENSION • HAYWARD SX242MA2 COMPLETE LATERAL ASSEMBLY WITHOUT PIPE (2.0" HUB / 31" TANK) SX242MA2 ELEVATION & 2.0" SOCKET INTERFACE 2.0" SOCKET (ID Ø 60.3 mm) HUB 2" (SX310DA) SX310HN (10x TOTAL) WATER DRAWS INTO 2.0" OUTLET (FILTER MODE) TOTAL SPAN ≈ Ø 680 mm (26.8" Full Underdrain Coverage for 31" Tank) H = 130 mm TOP PLAN VIEW • 10x RADIAL LATERAL PATTERN (31" TANK FLOOR) 31" (775 mm) TANK INNER WALL PERIMETER 2.0" ID SX242MA2 รวมดุมกลาง 2" และก้านกรอง 10 ชิ้น ครบชุดพร้อมติดตั้งทันที 2. SPECIFICATION • OFFICIAL HAYWARD ENGINEERING DATA MATRIX & COMPATIBILITY PHYSICAL SPECIFICATIONS • รหัสสินค้า (SKU): SX242MA2 (NO.12) • ผู้ผลิต (Brand): Hayward Pool Products (USA) • รัศมีกางแผ่รวม (Span): Ø 680 mm (26.8 นิ้ว) • ขนาดเบ้าสวมท่อด้านบน: 2.0" Slip (ID Ø 60.3 mm) • ขนาดก้านกรอง: 215 mm x Ø 25.4 mm (10 ชิ้น) HYDRAULIC & MATERIAL SPECS • ขนาดร่องกรอง (Slot Size): 0.25 mm (250 μm / 0.010") • วัสดุโครงสร้าง: High-Impact Virgin ABS Thermoplastic • อุปกรณ์ในชุด: 1x ดุม SX310DA + 10x ก้าน SX310HN • ทนแรงดันใช้งานสูงสุด: 50 PSI (3.5 Bar / 345 kPa) • ขนาดทรายกรองที่รองรับ: Silica Sand 0.45 - 0.55 mm (#20) COMPATIBLE FILTER MODELS • ออกแบบเฉพาะรุ่น: Hayward S310S (31" Side Mount) ★ • รุ่นไซด์เมาท์โปรพลัส: Hayward S311SX, S311SXV • รุ่นท็อปเมาท์ขนาดใหญ่: Hayward S310T2, S360T2 (2") • ท่อต่อที่รองรับ: ต่อเข้ากับข้องอล่าง NO.9 SX310CD2FW • การรับรองมาตรฐาน: Genuine OEM Factory Replacement HAYWARD GENUINE PARTS • SX242MA2 COMPLETE LATERAL ASSEMBLY WITHOUT PIPE • FOR S310S (31") • ITEM NO.12

คุณสมบัติเด่นและประโยชน์ของชุดไส้กรองครบชุด Hayward SX242MA2

ครบชุดสมบูรณ์แบบ 1x ดุม 2" + 10x ก้าน 8-3/8"

รวมดุมแกนกรอง 2 นิ้ว SX310DA และก้านกรองพับได้ SX310HN (ยาว 215 มม.) จำนวน 10 ชิ้นไว้ครบเซ็ต เปลี่ยนยกชุดได้ทันที ไม่ต้องเสียเวลาขันก้านทีละชิ้น ประหยัดเวลาซ่อมบำรุง

รัศมีแผ่กว้าง Ø 680 mm แผ่เต็มก้นถัง 31"

เมื่อกางแผ่แนวระนาบ 90 องศา รัศมีครอบคลุมก้นถังกว้างถึง 680 มม. รวบรวมน้ำใสผ่านหน้าทราย 31 นิ้วได้อย่างสมดุล 360 องศา และกระจายแรงดันน้ำล้างย้อน (Backwash) ได้ทั่วถึง

ร่องสล็อตไมครอน 0.25 mm กักทราย 100%

ร่องสล็อตขนาด 250 ไมครอน แม่นยำระดับวิศวกรรม ดักกักเก็บเม็ดทรายกรองขนาด 0.45 - 0.55 มม. ได้อย่างหมดจด ป้องกันปัญหาเม็ดทรายพ่นหลุดกลับเข้าสระว่ายน้ำได้อย่างถาวร

อะไหล่แท้ Hayward ตรงรุ่น S310S (2")

อะไหล่แท้ OEM จากโรงงาน Hayward โดยตรง หมายเลขชิ้นส่วน NO.12 สวมต่อเข้ากับชุดข้องอล่าง 2 นิ้ว NO.9 SX310CD2FW ได้แนบสนิท คืนประสิทธิภาพการกรองน้ำให้ใสสะอาดยาวนาน

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Hayward Genuine Parts
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Brand)
HAYWARD (Hayward Pool Products Inc., Elizabeth, NJ, USA)
รหัสสินค้า / รุ่น (Model / SKU)
SX242MA2 (Part Number: SX242MA2 / Complete Lateral Assembly for S310S)
ชื่อทางการในผังอะไหล่ (Diagram Item)
NO.12 SX242MA2 ไส้กรองครบชุดไม่มีท่องอ สำหรับ S310S (Lateral Assembly without Pipe)
รัศมีกางแผ่รวมรอบทิศ (Total Underdrain Span)
680 มิลลิเมตร (ประมาณ 26.8 นิ้ว) ครอบคลุมก้นถังกรอง 31 นิ้วได้อย่างสมดุล 100%
ขนาดเบ้าสวมท่อด้านบน (Socket Connection)
2.0 นิ้ว Slip Socket (เส้นผ่านศูนย์กลางภายใน ID 60.3 มม. / ลึก 40 มม.)
รายการอุปกรณ์ที่รวมในชุด (Kit Components)
ดุมแกนกรองล่าง 2" 10 ช่อง (SX310DA) 1 ชิ้น + ก้านกรองพับได้รุ่นน็อต 8-3/8" (SX310HN) 10 ชิ้น
ขนาดร่องกรองสล็อต (Slot Micron Rating)
0.25 มิลลิเมตร (250 ไมครอน / 0.010 นิ้ว) กักทรายกรอง 100%
วัสดุโครงสร้าง (Material)
High-Impact Virgin ABS Thermoplastic ปลอดสนิม ทนสารเคมีและคลอรีน 100%
อุปกรณ์ที่เชื่อมต่อร่วม (Assembly Connection)
สวมต่อเข้ากับชุดข้องอล่าง NO.9 SX310CD2FW (สำหรับ S310S) หรือท่อดิ่ง 2" (สำหรับ S310T2)
รุ่นถังกรองที่รองรับ (Compatibility)
Hayward ProSeries Plus S310S (Side Mount 2"), S311SX, S311SXV, S310T2, S360SX ตรงรุ่น 100%

ตารางเปรียบเทียบชุดไส้กรองล่างในตระกูล Hayward ProSeries Sand Filters

รุ่นถังกรอง (Model)ประเภทการติดตั้งขนาดถัง (นิ้ว/มม.)รหัสชุดไส้กรอง (SKU)ขนาดท่อสวมดุมก้านกรองที่ประกอบในชุด
Hayward S180T / S200Top Mount18" / 20"SX200MA1.5" (48.3 mm)SX200DN (118 mm)
Hayward S244S / S244TSide / Top Mount24" (600 mm)SX242MA11.5" (48.3 mm)SX240DN (138 mm)
Hayward S310S ★Side Mount (2.0")31" (775 mm)SX242MA2 ★2.0" (60.3 mm) ★SX310HN (215 mm) ★
Hayward S311SX / SXV ★Side Mount (2.0")31" (775 mm)SX242MA2 ★2.0" (60.3 mm)SX310HN (215 mm) ★
Hayward S310T2Top Mount (2.0")31" (775 mm)SX242MA22.0" (60.3 mm)SX310HN (215 mm)
Hayward S360SX / S360T2Side / Top Mount36" (900 mm)SX360MA / SX242MA22.0" (60.3 mm)SX310HN (215 mm)

ขั้นตอนการเปลี่ยนชุดไส้กรองล่าง 2" SX242MA2 สำหรับ S310S

  • ดูดทรายเก่าและล้างก้นถังให้สะอาด: ถ่ายน้ำทิ้งและดูดทรายกรองเก่า 225 กก. ออกให้หมด จากนั้นตรวจสอบสภาพข้อต่อผนังถังล่างและชุดข้องอล่าง 2 นิ้ว NO.9 SX310CD2FW
  • การสวมต่อเข้ากับข้องอล่าง NO.9 (2"): นำชุด SX242MA2 สวมต่อเข้ากับปลายท่อดิ่งของข้องอล่าง 2 นิ้ว ให้สุดระยะเบ้าสวม 40 มม. ทาน้ำยาประสานท่อ PVC อย่างแน่นหนา
  • การกางก้านกรองขนานก้นถัง 31 นิ้ว: ปรับกางก้านกรอง SX310HN ทั้ง 10 ชิ้นลงในแนวนอน 90 องศาให้แผ่ราบเสมอกันทุกก้าน โดยมีระยะครอบคลุมผิวก้นถังอย่างสมดุลรอบทิศทาง 680 มม.

ข้อควรระวังในการเททรายและสัญญาณเตือนไส้กรองชำรุด

  • ต้องเติมน้ำสะอาด 1/3 ถังก่อนเททรายเสมอ: เพื่อช่วยซับแรงกระแทกจากน้ำหนักทรายกรอง 225 กก. (500 ปอนด์) ป้องกันก้านกรอง SX310HN และดุมล่าง SX310DA แตกหักเสียหาย
  • สัญญาณเตือนเมื่อชุดไส้กรองแตกร้าว: หากพบเม็ดทรายกรองพ่นหลุดกลับเข้าสระว่ายน้ำทางหัวจ่ายน้ำ (Inlets) แสดงว่าก้านกรองหรือดุมล่างแตกร้าว ควรรีบเปลี่ยนชุดใหม่ทันที
  • การเลือกใช้อะไหล่แท้ตรงรุ่น: เลือกใช้ชุดไส้กรองล่าง Hayward แท้ รหัส SX242MA2 สำหรับถัง S310S เพื่อให้ได้ดุมขนาด 2 นิ้วและรัศมี 680 มม. ที่ครอบคลุมก้นถัง 31 นิ้วได้ 100%
