Home > Spare Parts > Part Hayward S244S, S310S, S311SX, S360SX > NO.12 SX242MA1 ไส้กรองครบชุดไม่มีท่องอ สําหรับ S244S
NO.12 SX242MA1 ไส้กรองครบชุดไม่มีท่องอ สําหรับ S244S - 1 View larger

NO.12 SX242MA1 ไส้กรองครบชุดไม่มีท่องอ สําหรับ S244S

Hayward

SX242MA1

10010974

New product

2026-12-25

Instock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿5,362.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

NO.12 SX242MA1 ไส้กรองครบชุดไม่มีท่องอ สําหรับ S244S

Hayward Commercial Swimming Pool Background

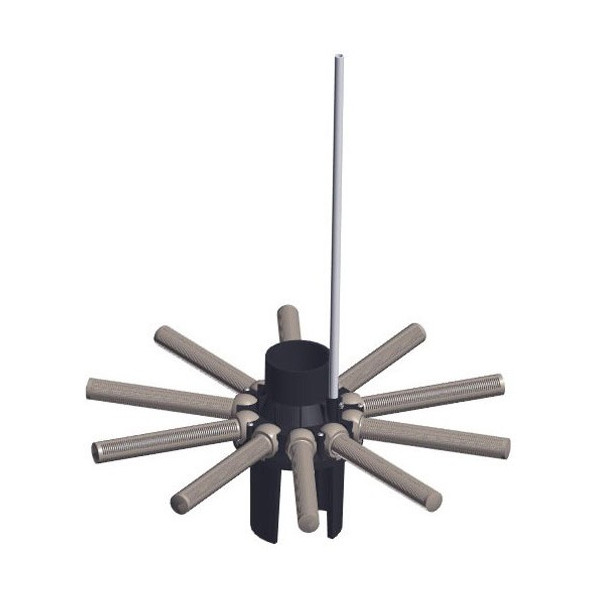

Hayward SX242MA1 Lateral Assembly without Pipe HAYWARD GENUINE
HAYWARD POOL PRODUCTS USA PRO-SERIES S244S • PART NO. 12 • 1.5" LATERAL HUB WITH 10 FOLDING ARMS BRAND: HAYWARD | SKU: SX242MA1 | ITEM: NO.12

NO.12 SX242MA1 ไส้กรองครบชุดไม่มีท่องอ สำหรับ S244S ชุดแกนกรองล่างถังกรองทราย Hayward (Sku: SX242MA1)

ชุดอะไหล่แท้มาตรฐานวิศวกรรมโรงงาน Hayward สหรัฐอเมริกา NO.12 SX242MA1 ไส้กรองครบชุดไม่มีท่องอ (Complete Lateral Assembly without Pipe & Elbow) ชิ้นส่วนลำดับที่ 12 ในผังไดอะแกรมถังกรองทรายวาล์วด้านข้าง ออกแบบเฉพาะสำหรับถังกรองทรายขนาด 24 นิ้ว Hayward ProSeries รุ่น S244S (รวมถึง GM245S และตระกูล S244T, S210T, S220T, S270T ที่ใช้ระบบท่อ 1.5 นิ้ว) ในชุดประกอบด้วยดุมแกนกรองล่าง 10 ช่อง (NO.10 SX240DA Hub) พร้อมติดตั้งก้านกรองล่างรุ่นน็อตพับได้ (NO.11 SX240DN Folding Laterals) ครบเซ็ตจำนวน 10 ชิ้น พร้อมใช้งานได้ทันทีโดยไม่ต้องซื้อแยกชิ้น ผลิตจากพลาสติกวิศวกรรมหนาพิเศษ High-Impact Virgin ABS ทนทานต่อแรงดันน้ำ คลอรีน น้ำเกลือ และสารเคมีสระว่ายน้ำ 100% ตัวก้านกรองยาว 138 มม. ร่องสล็อตกรองละเอียด 0.25 มม. (250 ไมครอน) เมื่อกางแผ่ออกแนวระนาบ 90 องศาจะมีรัศมีครอบคลุมเต็มผิวก้นถังรวม 520 มม. (20.5 นิ้ว) พร้อมคอสวมท่อด้านบนขนาด 1.5 นิ้ว (ID 48.3 มม.) สวมต่อเข้ากับชุดข้องอล่าง NO.9 SX244CD2FW ได้อย่างพอดี ทำหน้าที่รวบรวมน้ำใสบริสุทธิ์ส่งกลับสู่สระว่ายน้ำ และกระจายน้ำล้างย้อน (Backwash) ได้อย่างสม่ำเสมอทั่วทุกทิศทาง 360 องศา ไร้ปัญหาทรายรั่วหลุดเข้าสระ 100%

แบบแปลนจำลองมิติวิศวกรรมโรงงาน Hayward SX242MA1 (แสดง 1. Dimension และ 2. Spec ในแนวตั้ง)

รัศมีกางแผ่รวม: Ø 520 mm • ดุมกลางสวมท่อ: 1.5" (48.3 mm) • ก้านกรอง: 10x SX240DN (138 mm)
1. DIMENSION • HAYWARD SX242MA1 COMPLETE LATERAL ASSEMBLY WITHOUT PIPE (2D CAD) SX242MA1 ELEVATION & 1.5" SOCKET INTERFACE 1.5" SOCKET (ID Ø 48.3 mm) HUB SX240DA SX240DN (10x TOTAL) WATER DRAWS INTO 1.5" OUTLET (FILTER MODE) TOTAL SPAN ≈ Ø 520 mm (20.5" Full Underdrain Coverage) H = 120 mm TOP PLAN VIEW • 10x RADIAL LATERAL PATTERN (360° ARRAY) 24" (600 mm) TANK INNER WALL 1.5" ID SX242MA1 รวมดุมกลางและก้านกรอง 10 ชิ้น ครบชุดพร้อมติดตั้งทันที 2. SPECIFICATION • OFFICIAL HAYWARD ENGINEERING DATA MATRIX & COMPATIBILITY PHYSICAL SPECIFICATIONS • รหัสสินค้า (SKU): SX242MA1 (NO.12) • ผู้ผลิต (Brand): Hayward Pool Products (USA) • รัศมีกางแผ่รวม (Span): Ø 520 mm (20.5 นิ้ว) • ขนาดเบ้าสวมท่อด้านบน: 1.5" Slip (ID Ø 48.3 mm) • ขนาดก้านกรอง: 138 mm x Ø 25.4 mm (10 ชิ้น) HYDRAULIC & MATERIAL SPECS • ขนาดร่องกรอง (Slot Size): 0.25 mm (250 μm / 0.010") • วัสดุโครงสร้าง: High-Impact Virgin ABS Thermoplastic • อุปกรณ์ในชุด: 1x ดุม SX240DA + 10x ก้าน SX240DN • ทนแรงดันใช้งานสูงสุด: 50 PSI (3.5 Bar / 345 kPa) • ขนาดทรายกรองที่รองรับ: Silica Sand 0.45 - 0.55 mm (#20) COMPATIBLE FILTER MODELS • ออกแบบเฉพาะรุ่น: Hayward S244S (24" Side Mount) ★ • รุ่นท็อปเมาท์: S210T, S220T, S244T, S270T • รุ่นพาณิชย์: Hayward GM245S Series • ท่อต่อที่รองรับ: ต่อเข้ากับข้องอล่าง NO.9 SX244CD2FW • การรับรองมาตรฐาน: Genuine OEM Factory Replacement HAYWARD GENUINE PARTS • SX242MA1 COMPLETE LATERAL ASSEMBLY WITHOUT PIPE • FOR S244S (24") • ITEM NO.12

คุณสมบัติเด่นและประโยชน์ของชุดไส้กรองครบชุด Hayward SX242MA1

ครบชุดสมบูรณ์แบบ 1x ดุม + 10x ก้าน

รวมดุมแกนกรอง SX240DA และก้านกรองพับได้ SX240DN จำนวน 10 ชิ้นไว้ครบในชุดเดียว เปลี่ยนยกชุดได้ทันที ไม่ต้องเสียเวลาขันก้านทีละชิ้น ประหยัดเวลาซ่อมบำรุง

กลไกบานพับ พับสอดเข้าคอถังได้ง่าย

ก้านกรองทั้ง 10 ก้านสามารถพับขึ้นในแนวดิ่งเพื่อสอดผ่านคอถังขนาดเล็ก และกางแผ่ออกเป็นแนวนอน 90 องศาได้สนิทเมื่อถึงผิวก้นถัง รัศมีแผ่กว้างเต็มพื้นที่ก้นถัง 520 มม.

ร่องสล็อตไมครอน 0.25 mm กักทราย 100%

ร่องสล็อตขนาด 250 ไมครอน แม่นยำระดับวิศวกรรม ดักกักเก็บเม็ดทรายกรองขนาด 0.45 - 0.55 มม. ได้อย่างหมดจด ป้องกันปัญหาเม็ดทรายพ่นหลุดกลับเข้าสระว่ายน้ำได้อย่างถาวร

อะไหล่แท้ Hayward ตรงรุ่น S244S

อะไหล่แท้ OEM จากโรงงาน Hayward โดยตรง หมายเลขชิ้นส่วน NO.12 สวมต่อเข้ากับชุดข้องอล่าง NO.9 SX244CD2FW ได้แนบสนิท คืนประสิทธิภาพการกรองน้ำให้ใสสะอาดยาวนาน

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Hayward Genuine Parts
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Brand)
HAYWARD (Hayward Pool Products Inc., Elizabeth, NJ, USA)
รหัสสินค้า / รุ่น (Model / SKU)
SX242MA1 (Part Number: SX242MA1 / Complete Lateral Assembly w/o Pipe)
ชื่อทางการในผังอะไหล่ (Diagram Item)
NO.12 SX242MA1 ไส้กรองครบชุดไม่มีท่องอ สำหรับ S244S (Lateral Assembly without Pipe)
รัศมีกางแผ่รวมรอบทิศ (Total Underdrain Span)
520 มิลลิเมตร (ประมาณ 20.5 นิ้ว) ครอบคลุมก้นถังกรอง 24 นิ้วได้อย่างสมดุล
ขนาดเบ้าสวมท่อด้านบน (Socket Connection)
1.5 นิ้ว Slip Socket (เส้นผ่านศูนย์กลางภายใน ID 48.3 มม. / ลึก 35 มม.)
รายการอุปกรณ์ที่รวมในชุด (Kit Components)
ดุมแกนกรองล่าง 10 ช่อง (SX240DA) 1 ชิ้น + ก้านกรองพับได้รุ่นน็อต (SX240DN) 10 ชิ้น
ขนาดร่องกรองสล็อต (Slot Micron Rating)
0.25 มิลลิเมตร (250 ไมครอน / 0.010 นิ้ว) กักทรายกรอง 100%
วัสดุโครงสร้าง (Material)
High-Impact Virgin ABS Thermoplastic ปลอดสนิม ทนสารเคมีและคลอรีน 100%
อุปกรณ์ที่เชื่อมต่อร่วม (Assembly Connection)
สวมต่อเข้ากับชุดข้องอล่าง NO.9 SX244CD2FW (สำหรับ S244S) หรือท่อดิ่ง SX244DA (สำหรับ S244T)
รุ่นถังกรองที่รองรับ (Compatibility)
Hayward ProSeries S244S (Side Mount), S210T, S220T, S244T, S270T, GM245 ตรงรุ่น 100%

ตารางเปรียบเทียบชุดไส้กรองล่างในตระกูล Hayward ProSeries Sand Filters

รุ่นถังกรอง (Model)ประเภทการติดตั้งขนาดถัง (นิ้ว/มม.)รหัสชุดไส้กรอง (SKU)ขนาดท่อสวมดุมก้านกรองที่ประกอบในชุด
Hayward S180T / S200Top Mount18" / 20"SX200MA1.5" (48.3 mm)SX200DN (118 mm)
Hayward S244S ★Side Mount (ยอดนิยม)24" (600 mm)SX242MA1 ★1.5" (48.3 mm)SX240DN (138 mm) ★
Hayward S244TTop Mount24" (600 mm)SX242MA11.5" (48.3 mm)SX240DN (138 mm)
Hayward S210T / S220TTop Mount21" / 22"SX242MA11.5" (48.3 mm)SX240DN (138 mm)
Hayward S270TTop Mount27" (675 mm)SX242MA11.5" (48.3 mm)SX240DN (138 mm)
Hayward S310S / S311SXSide Mount (2.0")31" (775 mm)SX310MA2.0" (60.3 mm)SX310HN (215 mm)

ขั้นตอนการเปลี่ยนชุดไส้กรองล่าง SX242MA1 สำหรับ S244S

  • ดูดทรายเก่าและล้างก้นถังให้สะอาด: ถ่ายน้ำทิ้งและดูดทรายกรองเก่าออกให้หมด จากนั้นตรวจสอบสภาพข้อต่อผนังถังล่าง (NO.6) และชุดข้องอล่าง (NO.9)
  • การสวมต่อเข้ากับข้องอล่าง NO.9: นำชุด SX242MA1 สวมต่อเข้ากับปลายท่อดิ่งของข้องอล่าง NO.9 SX244CD2FW ให้สุดระยะเบ้าสวม 35 มม. ทาน้ำยาประสานท่อ PVC อย่างแน่นหนา
  • การกางก้านกรองขนานก้นถัง: ปรับกางก้านกรอง SX240DN ทั้ง 10 ชิ้นลงในแนวนอน 90 องศาให้แผ่ราบเสมอกันทุกก้าน โดยมีระยะห่างจากผิวก้นถังอย่างสมดุลรอบทิศ 360 องศา

ข้อควรระวังในการเททรายและสัญญาณเตือนไส้กรองชำรุด

  • ต้องเติมน้ำสะอาด 1/3 ถังก่อนเททรายเสมอ: เพื่อช่วยซับแรงกระแทกจากน้ำหนักทรายกรอง 135 กก. ป้องกันก้านกรอง SX240DN และดุมล่าง SX240DA แตกหักเสียหาย
  • สัญญาณเตือนเมื่อชุดไส้กรองแตกร้าว: หากพบเม็ดทรายกรองพ่นหลุดกลับเข้าสระว่ายน้ำทางหัวจ่ายน้ำ (Inlets) แสดงว่าก้านกรองหรือดุมล่างแตกร้าว ควรรีบเปลี่ยนชุดใหม่ทันที
  • การเลือกใช้อะไหล่แท้ตรงรุ่น: เลือกใช้ชุดไส้กรองล่าง Hayward แท้ รหัส SX242MA1 เพื่อให้ได้ขนาดร่องสล็อต 0.25 มม. และขนาดรัศมี 520 มม. ที่ครอบคลุมก้นถัง S244S ได้ 100%
