Home > Spare Parts > Part Hayward S244S, S310S, S311SX, S360SX > NO.11 SX240DN ก้านไส้กรอง S210T,S220T,S244T, S270T, S244S (รุ่นน็อต/พับได้)
NO.11 SX240DN ก้านไส้กรอง S210T,S220T,S244T, S270T, S244S (รุ่นน็อต/พับได้) - 1 View larger

NO.11 SX240DN ก้านไส้กรอง S210T,S220T,S244T, S270T, S244S (รุ่นน็อต/พับได้)

Hayward

SX240DN

10010972

New product

2026-12-25

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿443.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

NO.11 SX240DN ก้านไส้กรอง S210T,S220T,S244T, S270T, S244S (รุ่นน็อต/พับได้)

Hayward Commercial Pool Background

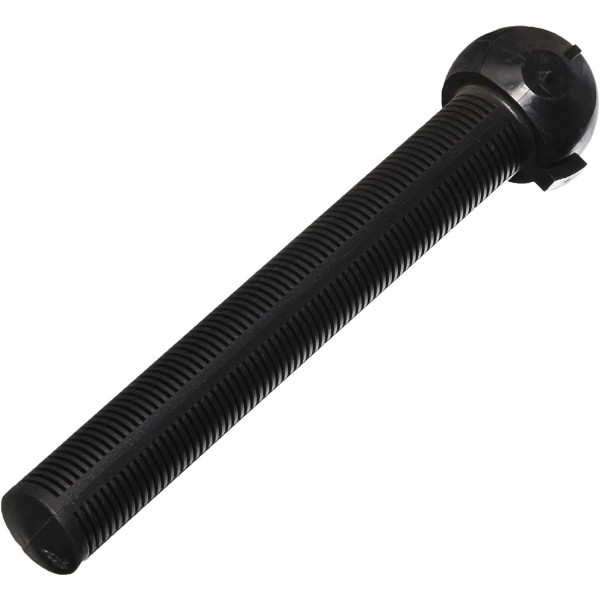

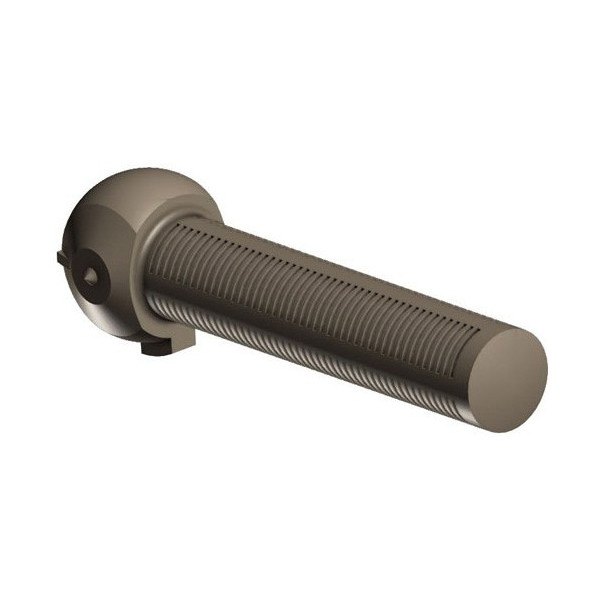

Hayward SX240DN Folding Lateral Assembly HAYWARD GENUINE
HAYWARD POOL PRODUCTS USA PRO-SERIES • PART NO. 11 • FOLDING LATERAL WITH HINGE PIN BRAND: HAYWARD | SKU: SX240DN | ITEM: NO.11

NO.11 SX240DN ก้านไส้กรอง S210T, S220T, S244T, S270T, S244S (รุ่นน็อต/พับได้) Hayward Folding Lateral (Sku: SX240DN)

อะไหล่แท้มาตรฐานวิศวกรรมโรงงาน Hayward สหรัฐอเมริกา NO.11 SX240DN ก้านไส้กรองถังกรองทราย (Folding Lateral with Screw/Hinge Pin / ก้านกรองล่างรุ่นน็อตพับได้) ชิ้นส่วนลำดับที่ 11 ในผังไดอะแกรมถังกรองทราย Hayward ProSeries ตระกูล Top Mount และ Side Mount ยอดนิยม ได้แก่รุ่น S210T, S220T, S244T, S270T และ S244S (รวมถึง GM245) ออกแบบด้วยนวัตกรรมข้อต่อบานพับพร้อมสลักน็อตล็อก (Pivoting Hinge Mechanism) เพื่อให้สามารถพับก้านกรองขึ้นเป็นแนวตั้งขณะสอดชุดแกนกลางผ่านปากคอถังกรองขนาดแคบ และกางแผ่ออกเป็นแนวนอน 90 องศาขนานกับผิวก้นถังอย่างสมบูรณ์ ผลิตขึ้นรูปด้วยเทอร์โมพลาสติกวิศวกรรม Virgin ABS หนาพิเศษ ทนทานต่อแรงดันน้ำ คลอรีนเข้มข้น น้ำเกลือ และสารเคมีสระว่ายน้ำ 100% ตัวก้านกรองความยาว 138 มม. (5.4 นิ้ว) เส้นผ่านศูนย์กลางท่อกรอง 25.4 มม. (1.0 นิ้ว) ร่องกรองสล็อตละเอียดระดับไมครอนขนาด 0.25 มม. (250 ไมครอน / 0.010 นิ้ว) เรียงตัวรอบทิศทาง ทำหน้าที่ดักกักเก็บเม็ดทรายกรอง (ขนาด 0.45 - 0.55 มม.) ไม่ให้หลุดลอดเข้าสู่สระว่ายน้ำ พร้อมรวบรวมน้ำที่ผ่านการกรองใสบริสุทธิ์เข้าสู่ดุมกรองล่าง SX240DA และกระจายน้ำแรงดันสูงในโหมดล้างย้อน (Backwash) ได้อย่างสม่ำเสมอทั่วทุกทิศทาง

แบบแปลนจำลองมิติวิศวกรรมโรงงาน Hayward SX240DN (แสดง 1. Dimension และ 2. Spec ในแนวตั้ง)

ยาวรวม: 138 mm • ช่องกรองสล็อต: 105 mm • ท่อ: Ø 25.4 mm • ร่องกรอง: 0.25 mm (250 μm)
1. DIMENSION • HAYWARD SX240DN FOLDING LATERAL 2D CAD & UNDERDRAIN ASSEMBLY SX240DN SINGLE FOLDING LATERAL & SLOT DETAILS HINGE PIN (Ø 5 mm) WATER INTAKE THROUGH 0.25 mm SLOTS (FILTER MODE) OVERALL LENGTH L = 138 mm (5.43") SLOTTED SPAN = 105 mm (4.13") Ø 25.4 mm FOLDING MECHANISM • 10x RADIAL LATERAL ASSEMBLY TANK BOTTOM HUB NO.10 OPERATIONAL POSITION (90°) FOLDED UP (INSERTION) TOTAL SPAN ≈ 520 mm (ครอบคลุมเต็มผิวก้นถังกรอง 24 นิ้ว) ชุดแกนกรอง 1 ชุดใช้ก้านกรอง SX240DN จำนวน 10 ชิ้น เรียงตัวรอบทิศ 360° 2. SPECIFICATION • OFFICIAL HAYWARD ENGINEERING DATA MATRIX & COMPATIBILITY PHYSICAL SPECIFICATIONS • รหัสสินค้า (SKU): SX240DN (NO.11) • ผู้ผลิต (Brand): Hayward Pool Products (USA) • ความยาวก้านกรอง (Length): 138 mm (5.43 นิ้ว) • ความยาวช่วงร่องกรอง: 105 mm (4.13 นิ้ว) • เส้นผ่านศูนย์กลางก้าน: Ø 25.4 mm (1.0 นิ้ว OD) HYDRAULIC & SLOT SPECS • ขนาดร่องกรอง (Slot Size): 0.25 mm (250 μm / 0.010") • วัสดุโครงสร้าง: High-Impact Virgin ABS Thermoplastic • กลไกข้อต่อ (Mechanism): Pivoting Hinge with Lock Screw • ทนแรงดันใช้งานสูงสุด: 50 PSI (3.5 Bar / 345 kPa) • ขนาดทรายกรองที่รองรับ: Silica Sand 0.45 - 0.55 mm (#20) COMPATIBLE FILTER MODELS • ProSeries Top Mount: S210T, S220T, S244T, S270T • ProSeries Side Mount: S244S, GM245 • เชื่อมต่อดุมกรองล่าง: NO.10 SX240DA Hub (ใช้ 10 ชิ้น/ถัง) • ตำแหน่งในไดอะแกรม: Item No. 11 ก้านกรองพับได้รุ่นน็อต • การรับรองมาตรฐาน: Genuine OEM Factory Replacement HAYWARD GENUINE PARTS • SX240DN FOLDING LATERAL ASSEMBLY • L=138 mm • SLOTS 0.25 mm • ITEM NO.11

คุณสมบัติเด่นและบทบาทการทำงานของก้านไส้กรอง Hayward SX240DN

กลไกบานพับพับได้ สอดผ่านคอถังสะดวก

ออกแบบด้วยข้อต่อบานพับพร้อมสลักน็อตล็อก สามารถพับก้านกรองขึ้นเป็นแนวตั้งเพื่อสอดผ่านคอถังขนาดแคบได้อย่างง่ายดาย และกางแผ่ออกเป็นแนวนอนขนานกับผิวก้นถังเมื่อเข้าตำแหน่ง

ร่องสล็อตไมครอน 0.25 mm กักทราย 100%

ร่องสล็อตกรองน้ำขนาด 0.25 มม. (250 ไมครอน) ช่วยกักเก็บเม็ดทรายกรองขนาด 0.45 - 0.55 มม. ไม่ให้หลุดพ่นกลับเข้าสระว่ายน้ำ พร้อมรักษาอัตราการไหลเวียนน้ำได้อย่างเต็มที่

พลาสติก Virgin ABS รับน้ำหนักทราย 150 kg

ผลิตจากพลาสติก ABS บริสุทธิ์เกรดวิศวกรรม มีความเหนียวและยืดหยุ่นสูง รองรับน้ำหนักกดทับของทรายกรองกว่า 135 - 150 กก. ได้อย่างมั่นคง ไม่เปราะแตกหักง่าย

อะไหล่แท้ Hayward ตรงรุ่น 100%

อะไหล่แท้ OEM จากโรงงาน Hayward โดยตรง หมายเลขชิ้นส่วน NO.11 สวมเข้ากับดุมแกนกรอง SX240DA ได้อย่างพอดี รองรับทั้งรุ่น Top Mount (S210T-S270T) และ Side Mount (S244S)

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Hayward Genuine Parts
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Brand)
HAYWARD (Hayward Pool Products Inc., Elizabeth, NJ, USA)
รหัสสินค้า / รุ่น (Model / SKU)
SX240DN (Part Number: SX240DN / Folding Lateral with Hinge Pin)
ชื่อทางการในผังอะไหล่ (Diagram Item)
NO.11 SX240DN ก้านไส้กรอง (รุ่นน็อต/พับได้) Folding Lateral Assembly
ความยาวก้านกรองทั้งหมด (Overall Length)
138 มิลลิเมตร (ประมาณ 5.43 นิ้ว)
ความยาวช่วงร่องกรองสล็อต (Slotted Span)
105 มิลลิเมตร (ประมาณ 4.13 นิ้ว)
เส้นผ่านศูนย์กลางก้านกรอง (Tube OD)
25.4 มิลลิเมตร (1.0 นิ้ว OD)
ขนาดร่องกรองสล็อต (Slot Micron Size)
0.25 มิลลิเมตร (250 ไมครอน / 0.010 นิ้ว) กักทรายกรอง 100%
วัสดุโครงสร้าง (Material)
High-Impact Virgin ABS Thermoplastic ปลอดสนิม ทนสารเคมีและคลอรีน 100%
จำนวนใช้งานต่อถัง (Quantity Per Filter)
10 ชิ้น / ชุดดุมแกนกรองล่าง (SX240DA Hub)
รุ่นถังกรองที่รองรับ (Compatibility)
Hayward ProSeries S210T, S220T, S244T, S270T, S244S, GM245 ตรงรุ่น 100%

ตารางเปรียบเทียบก้านกรองในตระกูล Hayward Sand Filters

รุ่นถังกรอง (Model)ประเภทการติดตั้งขนาดถัง (นิ้ว/มม.)รหัสก้านกรอง (SKU)ความยาว L (mm)จำนวนที่ใช้ / ดุมกรอง
Hayward S180T / S200Top Mount18" / 20"SX200DN118 mm (4.65")10 ชิ้น / SX200DA
Hayward S210T / S220TTop Mount21" / 22"SX240DN ★138 mm (5.43")10 ชิ้น / SX240DA
Hayward S244T ★Top Mount (ยอดนิยม)24" (600 mm)SX240DN ★138 mm (5.43")10 ชิ้น / SX240DA ★
Hayward S244S ★Side Mount (ยอดนิยม)24" (600 mm)SX240DN ★138 mm (5.43")10 ชิ้น / SX240DA ★
Hayward S270TTop Mount27" (675 mm)SX240DN ★138 mm (5.43")10 ชิ้น / SX240DA
Hayward S310T / S311SXTop / Side Mount31" (775 mm)SX310DN200 mm (7.87")10 ชิ้น / SX310DA

ขั้นตอนการเปลี่ยนก้านกรอง SX240DN เข้ากับดุมแกนกรอง

  • ดูดทรายเก่าและล้างก้นถังให้สะอาด: ถ่ายน้ำทิ้งและดูดทรายกรองเก่าออกให้หมด จากนั้นถอดชุดแกนกลางและดุมกรองล่างขึ้นมาตรวจสอบสภาพ
  • การประกอบก้านกรองเข้าดุม SX240DA: เสียบข้อต่อบานพับของก้านกรอง SX240DN เข้ากับช่องดุมล่าง ขันสลักน็อตล็อกบานพับให้แน่นพอดี ไม่หลวมคลอน
  • การพับก้านเพื่อสอดเข้าถังกรอง: พับก้านกรองทั้ง 10 ชิ้นขึ้นเป็นแนวตั้ง สอดชุดแกนกลางลงทางปากถังกรอง เมื่อถึงก้นถังให้ผลักก้านกรองลงในแนวนอน 90 องศาให้แผ่ราบเสมอกันทุกก้าน

ข้อควรระวังในการเททรายและสัญญาณเตือนก้านกรองแตกหัก

  • ต้องเติมน้ำสะอาด 1/3 ถังก่อนเททรายเสมอ: น้ำจะช่วยซับแรงกระแทกจากน้ำหนักทรายกรอง 135 - 150 กก. ป้องกันก้านกรองและดุมล่างแตกหักเสียหาย
  • สัญญาณเตือนเมื่อก้านกรองแตกร้าว: หากพบเม็ดทรายกรองพ่นกลับเข้าสระว่ายน้ำทางหัวจ่ายน้ำ (Inlets) แสดงว่าก้านกรอง SX240DN ชำรุดแตกหัก ต้องเปลี่ยนใหม่ทันที
  • การเลือกใช้อะไหล่แท้ตรงรุ่น: เลือกใช้ก้านกรอง Hayward แท้ รหัส SX240DN เท่านั้น เพื่อให้ได้ขนาดร่องสล็อต 0.25 มม. ที่แม่นยำและกลไกพับได้ที่แข็งแรงทนทานยาวนาน
