Home > Spare Parts > Part Hayward S244S, S310S, S311SX, S360SX > N0.4 GMX600F โอริงคอถังกรองทราย Top mount

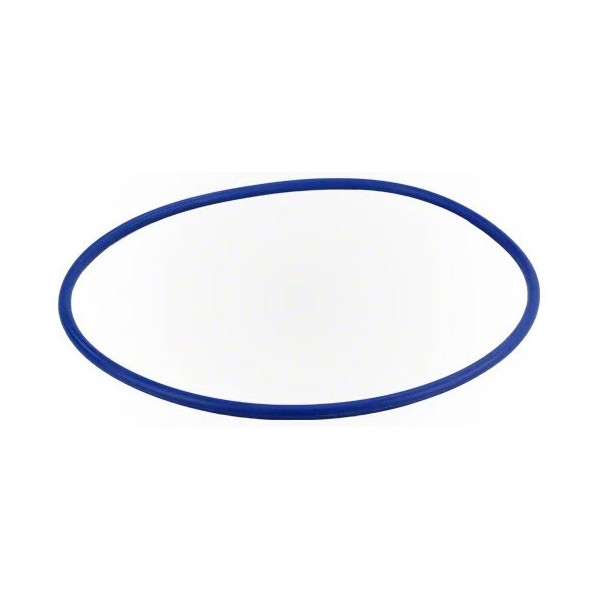

N0.4 GMX600F โอริงคอถังกรองทราย Top mount - 1 View larger

N0.4 GMX600F โอริงคอถังกรองทราย Top mount

Hayward

GMX600F

10010960

New product

2026-12-25

Instock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿950.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

N0.4 GMX600F โอริงคอถังกรองทราย Top mount

Hayward Pro-Series Top Mount Filter Background
Hayward GMX600F Valve/Tank O-Ring HAYWARD GENUINE
HAYWARD POOL PRODUCTS (USA) VALVE / TANK COLLAR O-RING • EPDM/NBR 70 • 6" FLANGE BRAND: HAYWARD | SKU: GMX600F | CODE: GMX0600F

NO.4 GMX600F โอริงคอถังกรองทราย Top mount Hayward Valve/Tank O-Ring (Sku: GMX600F)

ปะเก็นโอริงซีลคอถังกรองทรายแท้มาตรฐานสากล Hayward รหัสสินค้า GMX600F (Valve / Tank O-Ring / รหัสโมลด์เดิม: GMX0600F) ออกแบบทางวิศวกรรมสำหรับซีลป้องกันน้ำรั่วซึมระหว่างตัวถังกรองทรายและชุดมัลติพอร์ตวาล์วด้านบน (Top Mount Multiport Valve รุ่น Vari-Flo XL SP0714T, SP071620T) หรือประกอบร่วมกับฝาปิดโดมด้านบน Hayward SX244K ในถังกรองทรายประเภท Side Mount ผลิตจากยางสังเคราะห์เกรดพรีเมียม Heavy-Duty EPDM / NBR Elastomer (ความแข็ง Shore A 70 Durometer) ทนต่อแรงดันน้ำ คลอรีน เกลือ และแสงแดดรังสียูวีได้ดีเยี่ยม มิติตรงตามสเปกโรงงานแท้: เส้นผ่านศูนย์กลางภายใน (ID) 146 มม. (5.75 นิ้ว), เส้นผ่านศูนย์กลางภายนอก (OD) 158 มม. (6.22 นิ้ว) และความหนาหน้าตัดสายยาง (Cord Thickness) 6.0 มม. สวมลงในร่องบ่ารับคอถังขนาด 6 นิ้วได้อย่างพอดี ประกบยึดด้วยแคลมป์รัด Flange Clamp Band (GMX600NM) รองรับแรงดันใช้งานปกติ 50 psi (3.5 bar) และทนแรงดันทดสอบได้สูงถึง 70 psi (5.0 bar)

แบบแปลนจำลองมิติวิศวกรรมโรงงาน (Hayward GMX600F 2D CAD Factory Dimensions)

มิติตรงตามสเปกโรงงานแท้: วงนอก OD=158 mm • วงใน ID=146 mm • หนา CS=6.0 mm • คอถัง 6"
VIEW 1: TOROIDAL DIMENSIONS (OD=158 mm • ID=146 mm • CS=6.0 mm) CS = 6.0 mm ID = 146 mm (5.75") OD = 158 mm (6.22") HAYWARD TANK FLANGE SEAL Material: Blue EPDM 70 Shore A VALVE FLANGE & TANK NECK CLAMP SEALING INTERFACE VALVE BASE FLANGE (SP0714T / SP071620T) HAYWARD FILTER TANK NECK (6" FLANGE) CLAMP GMX600NM CLAMP GMX600NM CLAMP COMPRESSION (20% - 25%) MAX SEALING: 50 PSI (3.5 BAR) • Precision Gland Fit: สวมรัดรอบคอถัง 146 mm แน่นกระชับ ไม่บวมพอง ป้องกันน้ำหยดซึม 100% โอริง GMX600F ถูกบดอัดกระจายแรงสม่ำเสมอ ป้องกันน้ำรั่วซึมรอบคอถังได้อย่างสมบูรณ์แบบ HAYWARD GMX600F • PRO-SERIES TOP MOUNT O-RING • OD=158 mm • ID=146 mm • CORD=6.0 mm • MAX 50 PSI (3.5 BAR)

จุดเด่นและประสิทธิภาพของโอริงคอถังกรอง Hayward GMX600F Top Mount

ยาง EPDM/NBR ทนคลอรีนและเกลือสูง

ผลิตจากยางสังเคราะห์ EPDM ความแข็ง Shore A 70 Durometer ทนทานต่อคลอรีนเข้มข้น สารเคมีปรับสภาพน้ำ ระบบเกลือ และรังสี UV ไม่เปื่อยยุ่ย ไม่บวมพอง

ป้องกันรั่วซึม 100% ทนแรงดัน 50 psi

ความหนาหน้าตัดสายยาง 6.0 มม. ให้การยุบตัวบดอัด 20-25% กระจายแรงกดสม่ำเสมอรอบคอถัง 6 นิ้ว ป้องกันน้ำหยดและแรงดันตกขณะปั๊มทำงาน

ขนาดแม่นยำ ID 146 mm สวมกระชับ

สัดส่วนวงใน 146 มม. ออกแบบมาให้รัดกระชับพอดีกับร่องบ่าคอถังกรอง ไม่เลื่อนหลุดหรือปีนเกลียวขณะประกบตัววาล์วและขันแคลมป์รัด

อะไหล่แท้ Hayward ตรงรุ่น 100%

อะไหล่แท้เบอร์ 4 ตามไดอะแกรม Hayward Pro-Series รองรับถังกรอง S166T - S360T และสามารถใช้ร่วมกับถังกรอง AstralPool Cantabric คอ 6 นิ้ว ได้อย่างลงตัว

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Hayward Genuine Parts
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Brand)
HAYWARD (Hayward Industries, Inc. USA)
รหัสสินค้า / รุ่น (Model / SKU)
GMX600F (รหัสโมลด์: GMX0600F / Valve & Tank O-Ring)
หน้าที่การใช้งาน (Function)
โอริงซีลคอถังกรองทรายระหว่างตัวถังและมัลติพอร์ตวาล์ว (Top Mount Neck Seal)
เส้นผ่านศูนย์กลางภายนอก (Outer Diameter - OD)
ประมาณ 158.0 มม. (~6.22 นิ้ว)
เส้นผ่านศูนย์กลางภายใน (Inner Diameter - ID)
ประมาณ 146.0 มม. (~5.75 นิ้ว)
ความหนาหน้าตัดยาง (Cord Thickness - W)
6.0 มิลลิเมตร (ประมาณ 0.24 นิ้ว)
วัสดุและสี (Material & Color)
ยางสังเคราะห์ EPDM / NBR ความแข็ง Shore A 70 Durometer • สีน้ำเงิน / ดำ
แรงดันใช้งานสูงสุด (Max Working Pressure)
50 psi (3.45 bar / 345 kPa) • Hydrostatic Proof Test 70 psi (5.0 bar)
ชิ้นส่วนที่ประกอบร่วม (Mating Components)
แคลมป์รัดคอถัง GMX600NM, วาล์ว SP0714T, ฝาปิดโดมบน SX244K
รุ่นถังกรองที่รองรับ (Compatible Filters)
Hayward Pro-Series S144T, S164T, S166T, S180T, S210T, S220T, S244T, S270T, S310T, S360T, AstralPool Cantabric

ตารางชิ้นส่วนอะไหล่ประกอบร่วมคอถังกรองทราย Hayward Pro-Series

Part Numberชื่อชิ้นส่วนอะไหล่รายละเอียดและลักษณะการใช้งานตำแหน่งการประกอบในระบบ
GMX600F ★Valve/Tank O-Ringโอริงยาง EPDM คอถังกรองทราย 6 นิ้ว (ชิ้นนี้)ร่องบ่ารับรอบคอถังกรอง Pro-Series
GMX600NMFlange Clamp Bandชุดแคลมป์รัดหน้าแปลน 2 ชิ้นพร้อมน็อตสแตนเลสสำหรับรัดวาล์วและโอริงรัดรอบปีกหน้าแปลนคอถังและวาล์ว
SP0714TVari-Flo XL Valveหัววาล์วมัลติพอร์ต 1.5 นิ้ว Top Mount 6 ทิศทางติดตั้งทับลงบนโอริง GMX600F บนยอดถัง
SX244KTop Closure Domeฝาปิดโดมบนถังกรองทรายด้านข้าง เสริมครีบ 8 แฉกติดตั้งทับบนโอริง GMX600F (รุ่น Side Mount)
SX200GAir Relief Capจุกไล่ลมแมนนวลรูปกากบาท พร้อมร่องระบายลมข้างเกลียวขันเข้าช่องเกลียวกลางยอดวาล์วหรือฝาโดม

ขั้นตอนการติดตั้งโอริงคอถังกรองอย่างถูกต้อง

  • ทำความสะอาดร่องบ่ารับโอริง บนคอถังกรองและใต้ฐานวาล์วให้ปราศจากเม็ดทราย คราบตะกรัน หรือสิ่งสกปรกก่อนวางโอริง GMX600F ลงไปเสมอ
  • ทาจาระบีซิลิโคนหล่อลื่นสำหรับสระว่ายน้ำ (Silicone Lubricant) บางๆ ให้ทั่วเส้นโอริง ห้ามใช้น้ำมันปิโตรเลียมหรือจาระบีรถยนต์เด็ดขาดเพราะจะทำให้เนื้อยางบวมเสียรูป
  • ขันแคลมป์รัด GMX600NM สลับซ้าย-ขวาอย่างสมดุล พร้อมเคาะเบาๆ รอบแคลมป์ด้วยค้อนยางขณะขัน เพื่อให้โอริงยุบตัวลงร่องหน้าสัมผัสอย่างสม่ำเสมอทุกทิศทาง

ข้อควรระวังเพื่อความปลอดภัยในการใช้งานแรงดันสูง

  • ห้ามถอดหรือคลายแคลมป์รัดคอถังขณะระบบยังมีแรงดัน ต้องปิดปั๊มกรองและหมุนคลายจุกไล่ลม SX200G เพื่อระบายแรงดันภายในถังให้เหลือ 0 psi ก่อนทุกครั้ง
  • เปลี่ยนโอริงทันทีหากพบการหยดซึม หากเนื้อยางเริ่มแบน แข็งกระด้าง หรือมีรอยฉีกขาด ให้เปลี่ยนโอริง GMX600F เส้นใหม่ทันทีเพื่อป้องกันแรงดันตก
  • ควรเปลี่ยนโอริงทุกครั้งที่มีการเปลี่ยนสารกรองทรายใหม่ หรือทุกๆ 2 - 3 ปี เพื่อรักษาประสิทธิภาพการผนึกแรงดันให้ปลอดภัยสูงสุดตลอดอายุการใช้งาน
