แบบแปลนจำลองมิติขนาดทางวิศวกรรมตามรูปทรงจริง (Engineering Blueprint & S360T2 Folding Lateral Specs)

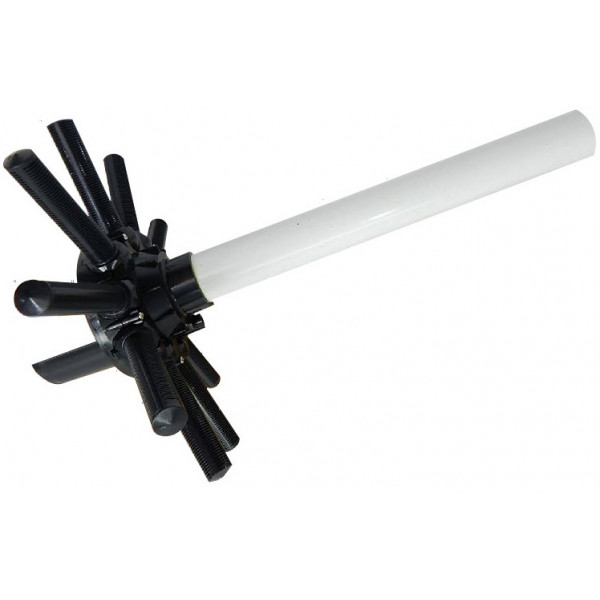

มิติตามแบบจริง: สูงรวม 876 mm (34.5") • รัศมีกางก้าน 610 mm • ก้านกรองยาว 225 mm (10 ก้าน) • ท่อแกนต่อวาล์ว 2"จุดเด่นและประสิทธิภาพของชุดไส้กรองก้านพับได้ Hayward SX360DA
ก้านยาว 8-7/8" รวม 10 ก้าน กรองทราย 700 lbs
ก้านกรองยาว 225 มม. กางออกเต็มรัศมี 610 มม. (24 นิ้ว) ครอบคลุมก้นถัง 36 นิ้วเต็มพื้นที่ รองรับน้ำหนักทราย 700 ปอนด์ (318 กก.) ได้อย่างมั่นคง
ก้านพับทรงร่ม สอดผ่านคอถัง 6" ง่าย
ระบบบานพับทรงร่ม ช่วยให้พับก้านกรองทั้ง 10 ก้านหุบขึ้นแนบชิดกับแกนท่อ สอดผ่านปากคอถังกรองขนาด 6 นิ้วได้ทันทีโดยไม่ต้องหมุนถอดก้านทีละชิ้น
ร่องกรองละเอียด ดักทรายไม่ให้พ่นเข้าสระ
ร่องสล็อตหล่อความกว้างแม่นยำ 0.20 - 0.25 มม. ดักกักเม็ดทรายกรองเบอร์ 20 (0.45 - 0.55 มม.) ได้ 100% หมดปัญหาเม็ดทรายรั่วพ่นกลับเข้าหัวจ่ายน้ำในสระ
ท่อแกนยาว 26.25" ตรงรุ่น S360T2
ท่อแกนกลางเกรดพาณิชย์ตัดความยาวตรงพิกัด 26-1/4 นิ้ว (ความสูงรวม 34-1/2" / 876 มม.) สวมเข้าพอดีกับ Diffuser ใต้วาล์วมัลติพอร์ต 2" รุ่น SP071620T ได้ทันที
รายการอะไหล่ในผังที่ทำงานร่วมกับชุดไส้กรอง SX360DA (Mating Parts Cross-Reference)
| ผังอะไหล่ | รหัสอะไหล่ (Part No.) | ชื่อชิ้นส่วนอะไหล่ (Part Name) | ความสัมพันธ์กับ SX360DA |
|---|---|---|---|
| Part No. 6 ★ | SX360DA / SX360DAS | ไส้กรองครบชุดสำหรับ S360T2 36" (ชิ้นนี้) | ชุดก้านกรองและท่อแกนส่งน้ำหลักในถัง 36" |
| Laterals | SX310HN / SX310HNPAK10 | ก้านกรองทรายพับได้ขนาด 8-7/8" (จำนวน 10 ก้าน) | ก้านกรองทรายที่ติดตั้งบนดุมของ SX360DA |
| Valve Unit | SP071620T / SP071621 | มัลติพอร์ตวาล์ว Vari-Flo™ Top-Mount ขนาด 2" | วาล์ว 2 นิ้วด้านบนที่ยอดท่อ SX360DA สวมต่อเข้าหา |
| Part No. 3 | GMX600F | โอริงคอถังกรองทรายสีน้ำเงิน (Valve-to-Tank O-Ring) | ซีลปากคอถังป้องกันน้ำรั่วซึมรอบข้อต่อวาล์ว 2" |
| Part No. 4 | GMX600NM | เข็มขัดรัดคอถังกรองทราย (Flange Clamp Band) | แคลมป์รัดล็อกยึดวาล์ว SP071620T เข้ากับปากถัง |
| Filter Tank | S360T2 Tank Body | ถังกรองทราย Hayward Pro-Series ขนาดใหญ่ 36" | ตัวถังกรองที่บรรจุชุด SX360DA และทราย 700 lbs |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและเปลี่ยนชุดไส้กรอง Hayward SX360DA
1. ความยาวท่อเฉพาะรุ่นถัง 36 นิ้ว (Check Standpipe Length for 36" Tank): ชุดไส้กรองรุ่น SX360DA ออกแบบมาสำหรับถังกรองขนาด 36 นิ้ว รุ่น S360T2 โดยเฉพาะ มีความสูงรวม 34-1/2 นิ้ว (876 มม.) ซึ่งยาวกว่ารุ่น SX310DA2 (สูง 31 นิ้ว) ห้ามใช้สลับรุ่นกันเด็ดขาด หากนำรุ่นที่สั้นกว่ามาใส่ จะทำให้ก้านกรองลอยพ้นก้นถังและไม่สามารถดูดน้ำกรองชั้นล่างได้อย่างสมบูรณ์
2. เติมน้ำรองก้นถังอย่างน้อยครึ่งถังก่อนเททราย (Mandatory Heavy Water Cushion): เนื่องจากถังกรอง S360T2 บรรจุทรายกรองมากถึง 700 ปอนด์ (318 กิโลกรัม) หลังจากหย่อนชุดไส้กรองลงก้นถังและกางก้านกรองทั้ง 10 ก้านออกแล้ว ต้องเติมน้ำสะอาดลงในถังกรองอย่างน้อยครึ่งถังก่อนเริ่มเททรายเสมอ เพื่อให้น้ำช่วยซับแรงกระแทกมหาศาลจากน้ำหนักทราย ไม่ให้กดทับก้านกรองและดุมล่างจนแตกร้าวเสียหาย
3. ครอบปิดปลายท่อแกนกลางก่อนเททราย (Cover Top of Pipe): ก่อนเริ่มเททรายกรอง ให้ใช้ถุงพลาสติกหรือฝาครอบปิดปลายท่อแกนกลางด้านบนให้สนิท ห้ามให้เม็ดทรายตกลงไปในท่อแกนกลางเด็ดขาด เพราะทรายจะหลุดเข้าไปในระบบชลศาสตร์และพ่นกลับลงสู่สระว่ายน้ำทันทีที่เปิดปั๊ม
4. จัดตำแหน่งท่อให้อยู่กึ่งกลางเป๊ะ (Precise Center Alignment): ประคองท่อแกนกลางให้อยู่ตำแหน่งกึ่งกลางปากคอถังกรองตลอดเวลาขณะเททราย หากท่อเอียงเบี้ยวศูนย์ จะทำให้ไม่สามารถสวมวาล์วมัลติพอร์ต 2" SP071620T กลับลงไปได้ และหากฝืนขันแคลมป์รัดจะทำให้คอท่อหรือก้านกรองด้านล่างแตกร้าว
5. การตรวจสอบเมื่อพบทรายพ่นเข้าสระ (Sand In Pool Troubleshooting): หากพบว่ามีทรายพ่นออกมาจากหัวจ่ายน้ำในสระว่ายน้ำ แสดงว่ามีก้านกรองก้านใดก้านหนึ่งแตกร้าว หรือท่อแกนกลางหลุดออกจากตัววาล์ว แนะนำให้ดูดทรายออกและเปลี่ยนชุดไส้กรอง SX360DA ใหม่ยกชุดทันทีเพื่อประสิทธิภาพการกรองสูงสุด
