แบบแปลนจำลองมิติขนาดทางวิศวกรรมตามรูปทรงจริง (Engineering Blueprint & S310T2/S360T2 Folding Lateral Specs)
มิติตามแบบจริง: สูงรวม 787 mm (31") • รัศมีกางก้าน 580 mm • ก้านกรองยาว 225 mm (10 ก้าน) • ท่อแกน PVC สำหรับวาล์ว 2"จุดเด่นและประสิทธิภาพของชุดไส้กรองก้านพับได้ Hayward SX310DA2 / SX360DA
ก้านยาว 8-7/8" รวม 10 ก้าน กรองทราย 500 lbs
ก้านกรองรุ่น SX310HN ยาว 225 มม. กางออกเต็มรัศมี 580 มม. ครอบคลุมก้นถัง 31" และ 36" เต็มพื้นที่ รองรับน้ำหนักทราย 500 - 700 ปอนด์ (227 - 318 กก.) ได้อย่างมั่นคง
ก้านพับทรงร่ม สอดผ่านคอถัง 6" ง่าย
ระบบบานพับทรงร่ม ช่วยให้พับก้านกรองทั้ง 10 ก้านหุบขึ้นแนบชิดกับแกนท่อ สอดผ่านปากคอถังกรองขนาด 6 นิ้วได้ทันทีโดยไม่ต้องหมุนถอดก้านทีละชิ้น
ร่องกรองละเอียด ดักทรายไม่ให้พ่นเข้าสระ
ร่องสล็อตหล่อความกว้างแม่นยำ 0.20 - 0.25 มม. ดักกักเม็ดทรายกรองเบอร์ 20 (0.45 - 0.55 มม.) ได้ 100% หมดปัญหาเม็ดทรายรั่วพ่นกลับเข้าหัวจ่ายน้ำในสระ
ท่อแกนยาว 29.25" ตรงรุ่นวาล์ว 2 นิ้ว
ท่อแกนกลางเกรดหนาพิเศษตัดความยาวตรงพิกัด 29-1/4 นิ้ว (ความสูงรวม 31" / 787 มม.) สวมเข้าพอดีกับ Diffuser ใต้วาล์วมัลติพอร์ต 2" รุ่น SP071620T ได้ทันที
รายการอะไหล่ในผังที่ทำงานร่วมกับชุดไส้กรอง SX310DA2 (Mating Parts Cross-Reference)
| ผังอะไหล่ | รหัสอะไหล่ (Part No.) | ชื่อชิ้นส่วนอะไหล่ (Part Name) | ความสัมพันธ์กับ SX310DA2 |
|---|---|---|---|

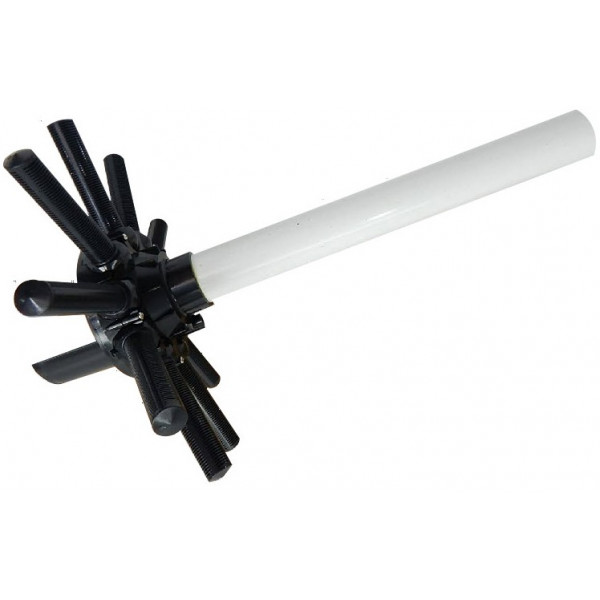

| Part No. 6 ★ | SX310DA2 / SX360DA | ไส้กรองครบชุดสำหรับ S310T2 / S360T2 (ชิ้นนี้) | ชุดก้านกรองและท่อแกนส่งน้ำหลักในถัง 31"/36" |
| Laterals | SX310HN / SX310HNPAK10 | ก้านกรองทรายพับได้ขนาด 8-7/8" (จำนวน 10 ก้าน) | ก้านกรองทรายที่ติดตั้งบนดุมของ SX310DA2 |
| Valve Unit | SP071620T / SP071621 | มัลติพอร์ตวาล์ว Vari-Flo™ Top-Mount ขนาด 2" | วาล์ว 2 นิ้วด้านบนที่ยอดท่อ SX310DA2 สวมต่อเข้าหา |
| Part No. 3 | GMX600F | โอริงคอถังกรองทรายสีน้ำเงิน (Valve-to-Tank O-Ring) | ซีลปากคอถังป้องกันน้ำรั่วซึมรอบข้อต่อวาล์ว 2" |
| Part No. 4 | GMX600NM | เข็มขัดรัดคอถังกรองทราย (Flange Clamp Band) | แคลมป์รัดล็อกยึดวาล์ว SP071620T เข้ากับปากถัง |
| Filter Tank | S310T2 / S360T2 Body | ถังกรองทราย Hayward Pro-Series ขนาด 31" และ 36" | ตัวถังกรองที่บรรจุชุด SX310DA2 และทราย 500-700 lbs |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและเปลี่ยนชุดไส้กรอง Hayward SX310DA2 / SX360DA
1. การแยกแยะระหว่างรุ่น SX310DA2 (31") และ SX360DA (36") (Model Specification): สำหรับถังกรอง S310T2 (ขนาด 31 นิ้ว) ให้ใช้ชุดไส้กรองรุ่น SX310DA2 ซึ่งมีความยาวแกนท่อประมาณ 29-1/4" และความสูงรวม 31" ส่วนรุ่น SX360DA จะมีความยาวสำหรับถังขนาด 36 นิ้ว S360T2 ควรตรวจวัดความสูงของถังกรองเดิมก่อนการสั่งซื้อและติดตั้งเสมอ เพื่อให้ส่วนปลายท่อสวมเข้ากับก้นวาล์ว 2" ได้แนบสนิท
2. เติมน้ำรองก้นถัง 1/3 ก่อนเททรายเสมอ (Water Cushion Requirement): เนื่องจากถังกรอง S310T2 ต้องบรรจุทรายกรองมากถึง 500 ปอนด์ (227 กก.) หลังจากหย่อนชุดไส้กรองลงก้นถังและกางก้านกรองทั้ง 10 ก้านออกแล้ว ต้องเติมน้ำสะอาดลงในถังกรองอย่างน้อย 1/3 ถึงครึ่งถังก่อนเริ่มเททรายเสมอ เพื่อให้น้ำช่วยซับแรงกระแทกมหาศาลจากน้ำหนักทราย ไม่ให้กดทับก้านกรองพลาสติกจนหักเสียหาย
3. ครอบปิดปลายท่อแกนกลางก่อนเททราย (Cover Top of Pipe): ก่อนเริ่มเททรายกรอง ให้ใช้ถุงพลาสติกหรือฝาครอบปิดปลายท่อแกนกลางด้านบนให้สนิท ห้ามให้เม็ดทรายตกลงไปในท่อแกนกลางเด็ดขาด เพราะทรายจะหลุดเข้าไปในระบบชลศาสตร์และพ่นกลับลงสู่สระว่ายน้ำทันทีที่เปิดปั๊ม
4. จัดตำแหน่งท่อให้อยู่กึ่งกลางเป๊ะ (Precise Center Alignment): ประคองท่อแกนกลางให้อยู่ตำแหน่งกึ่งกลางปากคอถังกรองตลอดเวลาขณะเททราย หากท่อเอียงเบี้ยวศูนย์ จะทำให้ไม่สามารถสวมวาล์วมัลติพอร์ต 2" SP071620T กลับลงไปได้ และหากฝืนขันแคลมป์รัดจะทำให้คอท่อหรือก้านกรองด้านล่างแตกร้าว
5. การตรวจสอบเมื่อพบทรายพ่นเข้าสระ (Sand In Pool Troubleshooting): หากพบว่ามีทรายพ่นออกมาจากหัวจ่ายน้ำในสระว่ายน้ำ แสดงว่ามีก้านกรองก้านใดก้านหนึ่งแตกร้าว หรือท่อแกนกลางหลุดออกจากตัววาล์ว แนะนำให้ดูดทรายออกและเปลี่ยนชุดไส้กรองใหม่ยกชุดทันทีเพื่อประสิทธิภาพการกรองสูงสุด
