แบบแปลนจำลองมิติขนาดทางวิศวกรรมตามรูปทรงจริง (Engineering Blueprint & S244T/S270T Folding Lateral Specs)

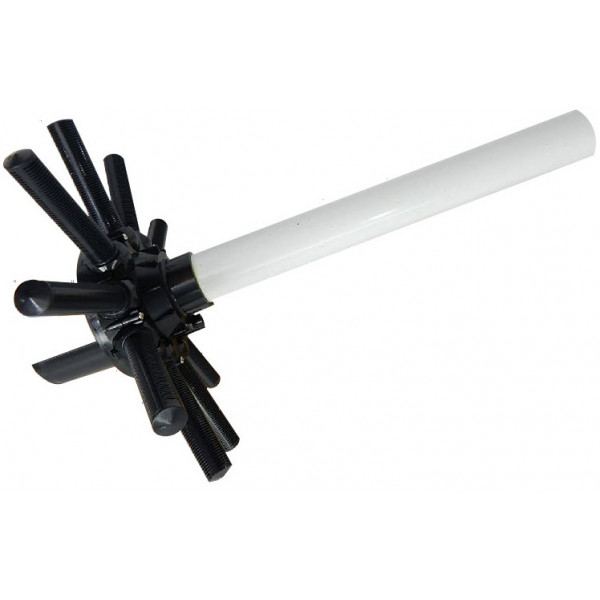

มิติตามแบบจริง: สูงรวม 711 mm (28") • รัศมีกางก้าน 515 mm • ก้านกรองยาว 183 mm (10 ก้าน) • ท่อ 1.5" PVCจุดเด่นและประสิทธิภาพของชุดไส้กรองก้านพับได้ Hayward SX244DA
ก้านยาว 7-3/16" รวม 10 ก้าน กรองทราย 300 lbs
ก้านกรองยาว 183 มม. กางออกเต็มรัศมี 515 มม. ครอบคลุมก้นถัง 24" และ 27" เต็มพื้นที่ รองรับน้ำหนักทราย 300 - 350 ปอนด์ (136 - 159 กก.) ได้อย่างมั่นคง
ก้านพับทรงร่ม สอดผ่านคอถัง 6" ง่าย
ระบบบานพับทรงร่ม ช่วยให้พับก้านกรองทั้ง 10 ก้านหุบขึ้นแนบชิดกับแกนท่อ สอดผ่านปากคอถังกรองขนาด 6 นิ้วได้ทันทีโดยไม่ต้องหมุนถอดก้านทีละชิ้น
ร่องกรองละเอียด ดักทรายไม่ให้พ่นเข้าสระ
ร่องสล็อตหล่อความกว้างแม่นยำ 0.20 - 0.25 มม. ดักกักเม็ดทรายกรองเบอร์ 20 (0.45 - 0.55 มม.) ได้ 100% หมดปัญหาเม็ดทรายรั่วพ่นกลับเข้าหัวจ่ายน้ำในสระ
ท่อแกนยาว 20-5/8" ตรงรุ่น S244T/S270T
ท่อแกนกลาง PVC 1.5" Schedule 40 แข็งแกร่ง ตัดความยาวตรงพิกัด 20-5/8 นิ้ว (524 มม.) สวมเข้าพอดีกับ Diffuser ใต้วาล์ว SP0714T โดยไม่ต้องตัดแต่งเพิ่ม
รายการอะไหล่ในผังที่ทำงานร่วมกับชุดไส้กรอง SX244DA (Mating Parts Cross-Reference)
| ผังอะไหล่ | รหัสอะไหล่ (Part No.) | ชื่อชิ้นส่วนอะไหล่ (Part Name) | ความสัมพันธ์กับ SX244DA |
|---|---|---|---|
| Part No. 6 ★ | SX244DA | ไส้กรองครบชุดสำหรับ S244T, S240T, S270T (ชิ้นนี้) | ชุดก้านกรองและท่อแกนส่งน้ำหลักในถัง 24"/27" |
| Laterals | SX240D / SX240DN | ก้านกรองทรายพับได้ขนาด 7-3/16" (จำนวน 10 ก้าน) | ก้านกรองทรายที่ติดตั้งบนดุมของ SX244DA |
| Valve Unit | SP0714T | มัลติพอร์ตวาล์ว Vari-Flo™ XL 1.5" Top-Mount | วาล์วด้านบนที่ยอดท่อ SX244DA สวมต่อเข้าหา |
| Part No. 3 | GMX600F | โอริงคอถังกรองทรายสีน้ำเงิน (Valve-to-Tank O-Ring) | ซีลปากคอถังป้องกันน้ำรั่วซึมรอบข้อต่อวาล์ว |
| Part No. 4 | GMX600NM | เข็มขัดรัดคอถังกรองทราย (Flange Clamp Band) | แคลมป์รัดล็อกยึดวาล์ว SP0714T เข้ากับปากถัง |
| Filter Tank | S244T / S270T Body | ถังกรองทราย Hayward Pro-Series ขนาด 24" และ 27" | ตัวถังกรองที่บรรจุชุด SX244DA และทราย 300 lbs |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและเปลี่ยนชุดไส้กรอง Hayward SX244DA
1. ความแตกต่างระหว่างรุ่น SX210DA, SX220DA และ SX244DA (Model Distinction): ชุดไส้กรองรุ่น SX244DA สำหรับถัง S244T และ S270T มีความสูงรวม 28 นิ้ว (711 มม.) ท่อแกนกลางยาว 20-5/8 นิ้ว (524 มม.) และใช้ก้านกรองยาว 7-3/16 นิ้ว (183 มม.) ซึ่งยาวกว่ารุ่น SX180DA และ SX210DA ห้ามใช้สลับรุ่นกันเด็ดขาด เพราะความสูงท่อและความกว้างก้านกรองถูกออกแบบมาเฉพาะสำหรับปริมาตรถัง 24" และ 27"
2. เติมน้ำรองก้นถัง 1/3 ก่อนเททรายเสมอ (Water Cushion Requirement): หลังจากติดตั้งชุด SX244DA ลงสู่ก้นถังกรองและกางก้านกรองทั้ง 10 ก้านออกเรียบร้อยแล้ว ต้องเติมน้ำสะอาดลงในถังกรองประมาณ 1/3 ของถังก่อนเททรายเสมอ เพื่อให้น้ำช่วยซับแรงกระแทกจากน้ำหนักของทรายกรอง 300 ปอนด์ (136 กก.) ไม่ให้กดทับก้านกรองพลาสติกจนหักแตกร้าว
3. ครอบปิดปลายท่อแกนกลางก่อนเททราย (Cover Top of Pipe): ก่อนเริ่มเททรายกรอง ให้ใช้ถุงพลาสติกหรือฝาครอบปิดปลายท่อแกนกลางด้านบนให้สนิท ห้ามให้เม็ดทรายตกลงไปในท่อแกนกลางเด็ดขาด เพราะทรายจะไหลทะลุเข้าไปในระบบและพ่นกลับลงสู่สระว่ายน้ำทันทีที่เปิดปั๊ม
4. จัดตำแหน่งท่อให้อยู่กึ่งกลางเป๊ะ (Precise Center Alignment): ประคองท่อแกนกลางให้อยู่ตำแหน่งกึ่งกลางปากคอถังกรองตลอดเวลาขณะเททราย หากท่อเอียงเบี้ยวศูนย์ จะทำให้ไม่สามารถสวมวาล์วมัลติพอร์ต SP0714T กลับลงไปได้ และหากฝืนขันแคลมป์รัดจะทำให้คอท่อหรือก้านกรองด้านล่างแตกร้าว
5. การตรวจสอบเมื่อพบทรายพ่นเข้าสระ (Sand In Pool Troubleshooting): หากพบว่ามีทรายพ่นออกมาจากหัวจ่ายน้ำในสระว่ายน้ำ แสดงว่ามีก้านกรองก้านใดก้านหนึ่งแตกร้าว หรือท่อแกนกลางหลุดออกจากตัววาล์ว แนะนำให้ดูดทรายออกและเปลี่ยนชุดไส้กรอง SX244DA ใหม่ยกชุดทันทีเพื่อประสิทธิภาพการกรองสูงสุด
